Трубчатка апарата повітряного охолодження

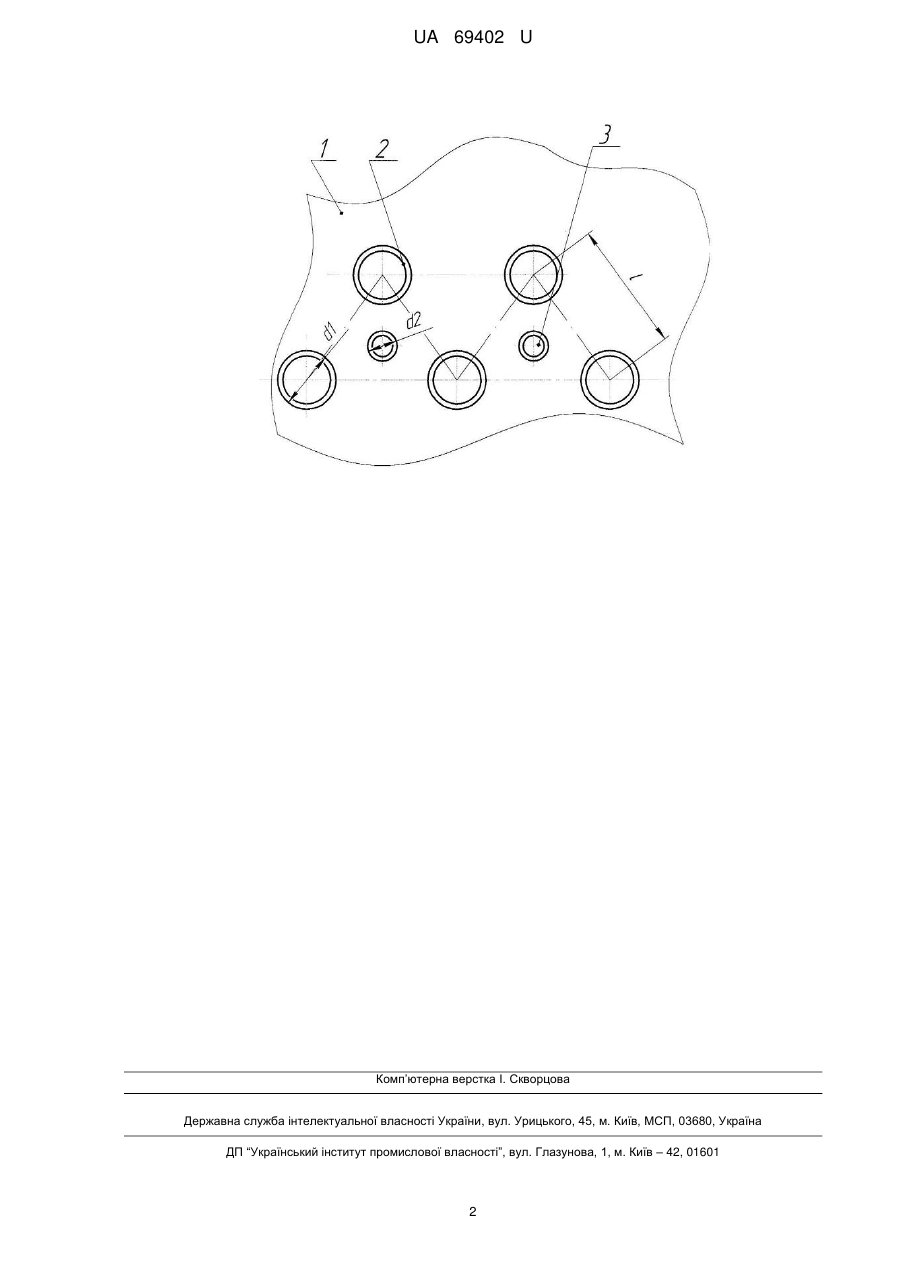

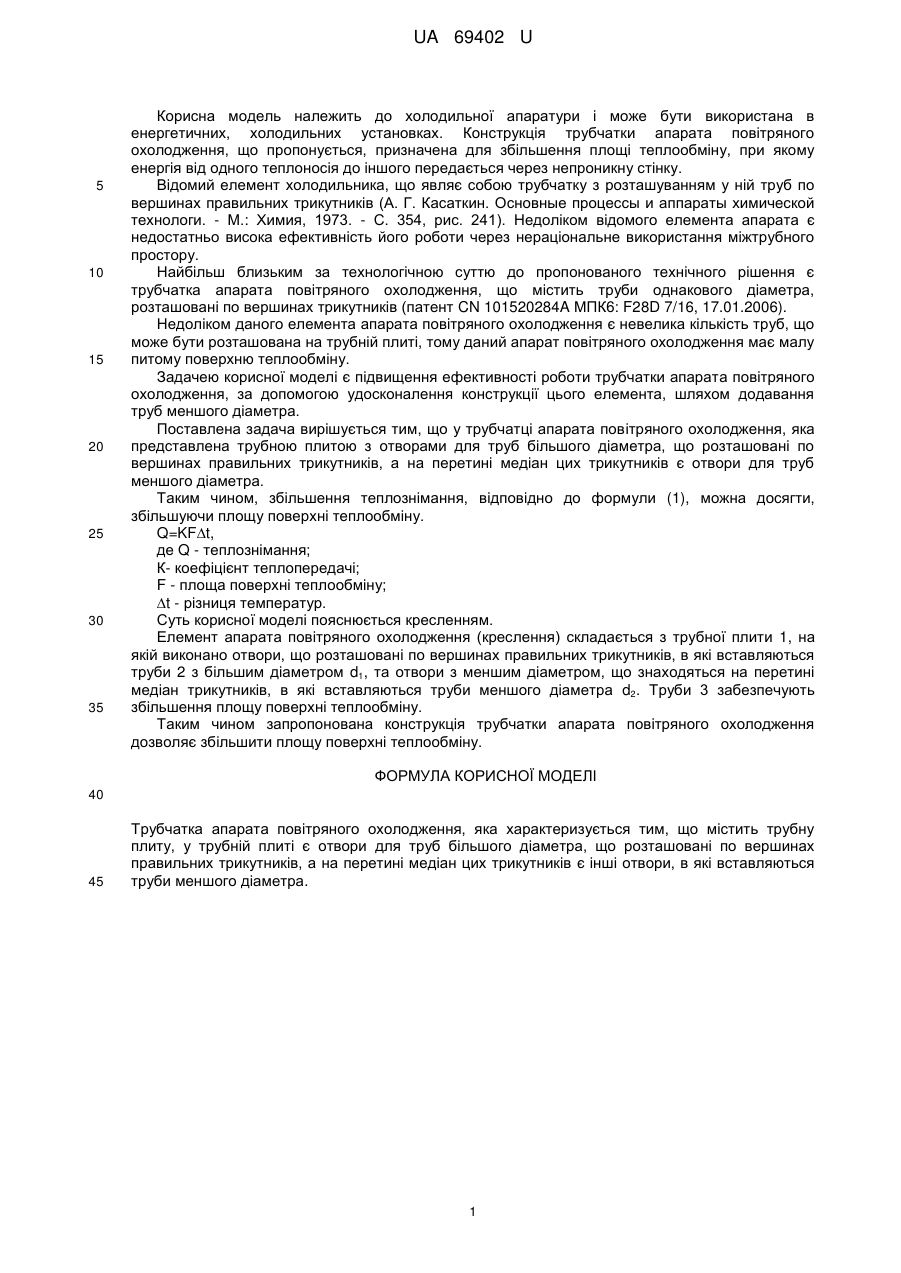

Реферат: Трубчатка апарата повітряного охолодження характеризується тим, що у трубній плиті є отвори для труб більшого діаметра, що розташовані по вершинах правильних трикутників, а на перетині медіан цих трикутників є інші отвори, в які вставляються труби меншого діаметра. UA 69402 U (54) ТРУБЧАТКА АПАРАТА ПОВІТРЯНОГО ОХОЛОДЖЕННЯ UA 69402 U UA 69402 U 5 10 15 20 25 30 35 Корисна модель належить до холодильної апаратури і може бути використана в енергетичних, холодильних установках. Конструкція трубчатки апарата повітряного охолодження, що пропонується, призначена для збільшення площі теплообміну, при якому енергія від одного теплоносія до іншого передається через непроникну стінку. Відомий елемент холодильника, що являє собою трубчатку з розташуванням у ній труб по вершинах правильних трикутників (А. Г. Касаткин. Основные процессы и аппараты химической технологи. - М.: Химия, 1973. - С. 354, рис. 241). Недоліком відомого елемента апарата є недостатньо висока ефективність його роботи через нераціональне використання міжтрубного простору. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є трубчатка апарата повітряного охолодження, що містить труби однакового діаметра, розташовані по вершинах трикутників (патент CN 101520284A МПК6: F28D 7/16, 17.01.2006). Недоліком даного елемента апарата повітряного охолодження є невелика кількість труб, що може бути розташована на трубній плиті, тому даний апарат повітряного охолодження має малу питому поверхню теплообміну. Задачею корисної моделі є підвищення ефективності роботи трубчатки апарата повітряного охолодження, за допомогою удосконалення конструкції цього елемента, шляхом додавання труб меншого діаметра. Поставлена задача вирішується тим, що у трубчатці апарата повітряного охолодження, яка представлена трубною плитою з отворами для труб більшого діаметра, що розташовані по вершинах правильних трикутників, а на перетині медіан цих трикутників є отвори для труб меншого діаметра. Таким чином, збільшення теплознімання, відповідно до формули (1), можна досягти, збільшуючи площу поверхні теплообміну. Q=KF∆t, де Q - теплознімання; К- коефіцієнт теплопередачі; F - площа поверхні теплообміну; ∆t - різниця температур. Суть корисної моделі пояснюється кресленням. Елемент апарата повітряного охолодження (креслення) складається з трубної плити 1, на якій виконано отвори, що розташовані по вершинах правильних трикутників, в які вставляються труби 2 з більшим діаметром d1, та отвори з меншим діаметром, що знаходяться на перетині медіан трикутників, в які вставляються труби меншого діаметра d2. Труби 3 забезпечують збільшення площу поверхні теплообміну. Таким чином запропонована конструкція трубчатки апарата повітряного охолодження дозволяє збільшити площу поверхні теплообміну. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Трубчатка апарата повітряного охолодження, яка характеризується тим, що містить трубну плиту, у трубній плиті є отвори для труб більшого діаметра, що розташовані по вершинах правильних трикутників, а на перетині медіан цих трикутників є інші отвори, в які вставляються труби меншого діаметра. 1 UA 69402 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
