Дозатор рідини

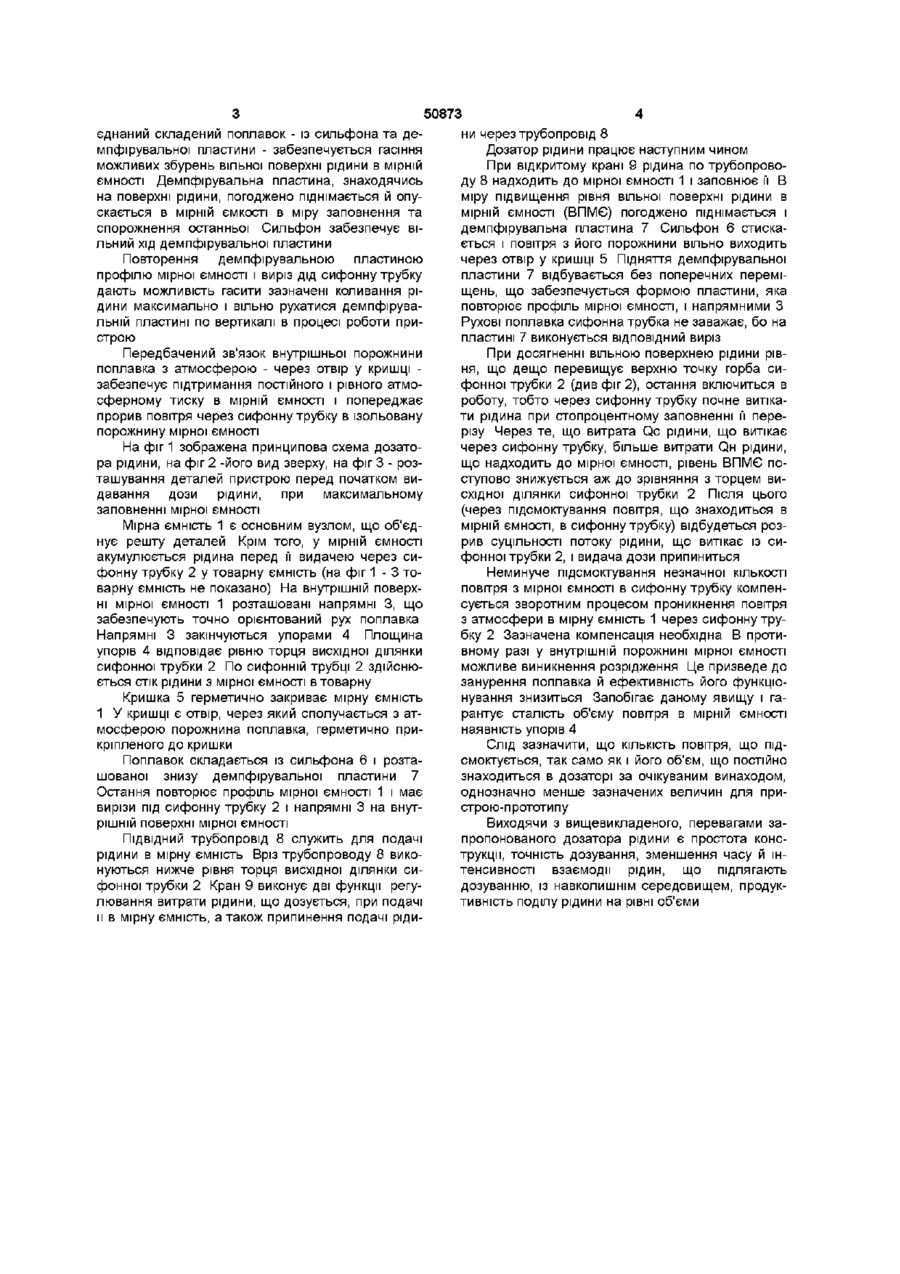

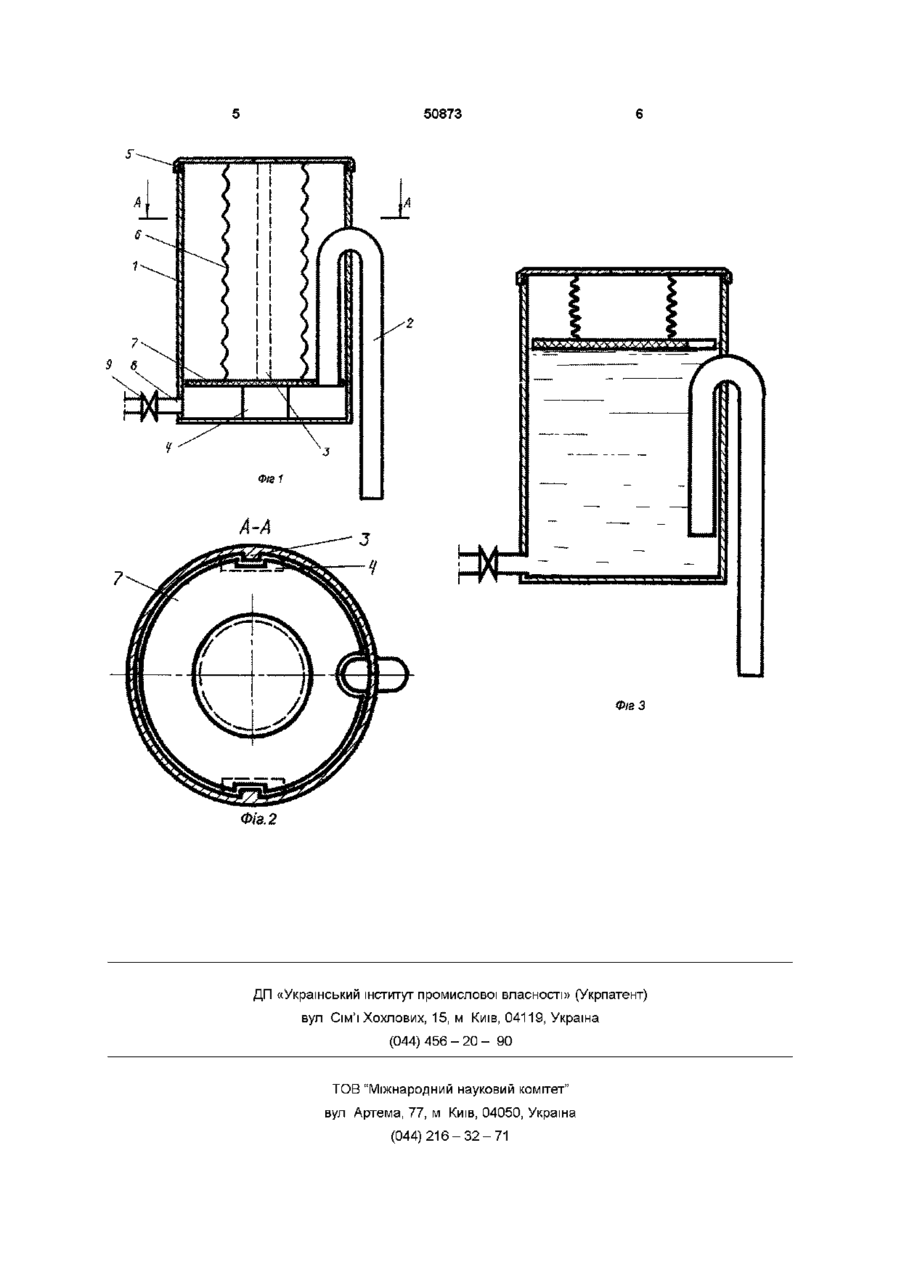

Дозатор рідини, що містить ПІДВІДНИЙ трубопровід, мірну ємність жорстко зв'язану із сифонною трубкою і кришкою, який відрізняється тим, що до кришки мірної ємності герметично приєднаний поплавок, який складається із сильфона і розташованої знизу демпфірувальної пластини, що повторює профіль мірної ємності, із вирізом під сифонну трубку, крім того, у кришці виконаний отвір, що з'єднує внутрішню порожнину поплавка з атмосферою Винахід відноситься до розділення рідин на рівні об'єми і може бути використаним у ХІМІЧНІЙ, фармацевтичній, харчовій, будівельній галузі промисловості, насамперед при дозуванні речовин, що легко випаровуються, отрутних і ХІМІЧНО активних Відомий сифонний дозатор для ХІМІЧНО агресивної рідини з відокремленням внутрішньої порожнини мірної ємності від атмосфери (див книгу Купрін О І , Андрусенко О І , Михайлов О І Пристрої для генерування коливань у гідросистемах К Техніка 1991- с 32, рис 29, в) Для цього мірну ємність зверху герметично закрито конічною кришкою з трубкою, яка сполучає внутрішню порожнину мірної ємності з додатковою тонкостінною камерою з еластичного матеріалу (гуми, поліетилену) Даний дозатор є найбільш близьким за технічною сутністю до результату що досягається зом із рідиною через сифон Внаслідок цього над рівнем рідини в мірній ємності виникає розрідження, рідина в сифоні почине рухатись уповільнено Кінцевий період видачі дози збільшується і супроводжується проникненням повітря з атмосфери, через сифон у внутрішню порожнину мірної ємності, ще до закінчення видачі дози Точність дозування різко знижується Негативним моментом є також факт періодичної зміни повітря в мірній ємності і, таким чином, збільшення тривалості й інтенсивності взаємодії рідини з навколишнім середовищем Ефективна робота відомого пристрою залежить від співвідношення об'ємів мірної ємності і додаткової камери Об'єм мірної ємності має бути меншим від внутрішнього об'єму додаткової камери У противному разі дозатор працювати не буде, бо від наповнення мірної ємності повітря в ній перед включенням сифона в роботу стиснуте, так само як і повітря в додатковій камері Крім того, із зниженням рівня рідини в мірній ємності все повітря з додаткової камери переходить у мірну ємність Проте повітря в додатковій камері при цьому не досить (бо об'єм додаткової камери малий) і, крім того, частина повітря виходить із камери ра В основу винаходу поставлено задачу вдосконалення дозатора рідини шляхом спорядження кришки мірної ємності поплавком і виконання в кришці отвору, що з'єднує порожнину поплавка з атмосферою, що призведе до зниження коливань вільної поверхні рідини в мірній ємності та підтримання в останній постійного тиску і, отже, більш чіткого та точного поділу рідини на рівні об'єми і зменшення часу контактування рідини з атмосферою Поставлена задача вирішується тим, що до кришки мірної ємності герметично приєднаний поплавок, який складається із сильфона і розташованої знизу демпфірувальної пластини, що повторює профіль мірної ємності, із вирізом під сифонну трубку, крім того, у кришці виконаний отвір, що з'єднує внутрішню порожнину поплавка з атмосферою Завдяки тому, що до кришки герметично при О со 00 о ю 50873 єднаний складений поплавок - із сильфона та демпфірувальної пластини - забезпечується гасіння можливих збурень вільної поверхні рідини в мірній ємності Демпфірувальна пластина, знаходячись на поверхні рідини, погоджено піднімається й опускається в мірній ємкості в міру заповнення та спорожнення останньої Сильфон забезпечує вільний хід демпфірувальної пластини Повторення демпфірувальною пластиною профілю мірної ємності і виріз дід сифонну трубку дають можливість гасити зазначені коливання рідини максимально і вільно рухатися демпфірувальній пластині по вертикалі в процесі роботи пристрою Передбачений зв'язок внутрішньої порожнини поплавка з атмосферою - через отвір у кришці забезпечує підтримання постійного і рівного атмосферному тиску в мірній ємності і попереджає прорив повітря через сифонну трубку в ізольовану порожнину мірної ємності На фіг 1 зображена принципова схема дозатора рідини, на фіг 2 -його вид зверху, на фіг 3 - розташування деталей пристрою перед початком видавання дози рідини, при максимальному заповненні мірної ємності Мірна ємність 1 є основним вузлом, що об'єднує решту деталей Крім того, у мірній ємності акумулюється рідина перед її видачею через сифонну трубку 2 у товарну ємність (на фіг 1 - 3 товарну ємність не показано) На внутрішній поверхні мірної ємності 1 розташовані напрямні 3, що забезпечують точно орієнтований рух поплавка Напрямні 3 закінчуються упорами 4 Площина упорів 4 відповідає рівню торця висхідної ділянки сифонної трубки 2 По сифонній трубці 2 здійснюється стік рідини з мірної ємності в товарну Кришка 5 герметично закриває мірну ємність 1 У кришці є отвір, через який сполучається з атмосферою порожнина поплавка, герметично прикріпленого до кришки Поплавок складається із сильфона 6 і розташованої знизу демпфірувальної пластини 7 Остання повторює профіль мірної ємності 1 і має вирізи під сифонну трубку 2 і напрямні 3 на внутрішній поверхні мірної ємності ПІДВІДНИЙ трубопровід 8 служить для подачі рідини в мірну ємність Вріз трубопроводу 8 виконуються нижче рівня торця висхідної ділянки сифонної трубки 2 Кран 9 виконує дві функції регулювання витрати рідини, що дозується, при подачі и в мірну ємність, а також припинення подачі ріди ни через трубопровід 8 Дозатор рідини працює наступним чином При відкритому крані 9 рідина по трубопроводу 8 надходить до мірної ємності 1 і заповнює її В міру підвищення рівня вільної поверхні рідини в мірній ємності (ВПМЄ) погоджено піднімається і демпфірувальна пластина 7 Сильфон 6 стискається і повітря з його порожнини вільно виходить через отвір у кришці 5 Підняття демпфірувальної пластини 7 відбувається без поперечних переміщень, що забезпечується формою пластини, яка повторює профіль мірної ємності, і напрямними З Рухові поплавка сифонна трубка не заважає, бо на пластині 7 виконується ВІДПОВІДНИЙ виріз При досягненні вільною поверхнею рідини рівня, що дещо перевищує верхню точку горба сифонної трубки 2 (див фіг 2), остання включиться в роботу, тобто через сифонну трубку почне витікати рідина при стопроцентному заповненні її перерізу Через те, що витрата Qc рідини, що витікає через сифонну трубку, більше витрати QH рідини, що надходить до мірної ємності, рівень ВПМЄ поступово знижується аж до зрівняння з торцем висхідної ділянки сифонної трубки 2 Після ЦЬОГО (через підсмоктування повітря, що знаходиться в мірній ємності, в сифонну трубку) відбудеться розрив суцільності потоку рідини, що витікає із сифонної трубки 2, і видача дози припиниться Неминуче підсмоктування незначної КІЛЬКОСТІ повітря з мірної ємності в сифонну трубку компенсується зворотним процесом проникнення повітря з атмосфери в мірну ємність 1 через сифонну трубку 2 Зазначена компенсація необхідна В противному разі у внутрішній порожнині мірної ємності можливе виникнення розрідження Це призведе до занурення поплавка й ефективність його функціонування знизиться Запобігає даному явищу і гарантує сталість об'єму повітря в мірній ємності наявність упорів 4 Слід зазначити, що КІЛЬКІСТЬ повітря, що підсмоктується, так само як і його об'єм, що постійно знаходиться в дозаторі за очікуваним винаходом, однозначно менше зазначених величин для пристрою-прототипу Виходячи з вищевикладеного, перевагами запропонованого дозатора рідини є простота конструкції, точність дозування, зменшення часу й інтенсивності взаємодії рідин, що підлягають дозуванню, із навколишнім середовищем, продуктивність поділу рідини на рівні об'єми 50873 h i t ! Фіг З Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
