Вузол з’єднання стержнів структурної конструкції

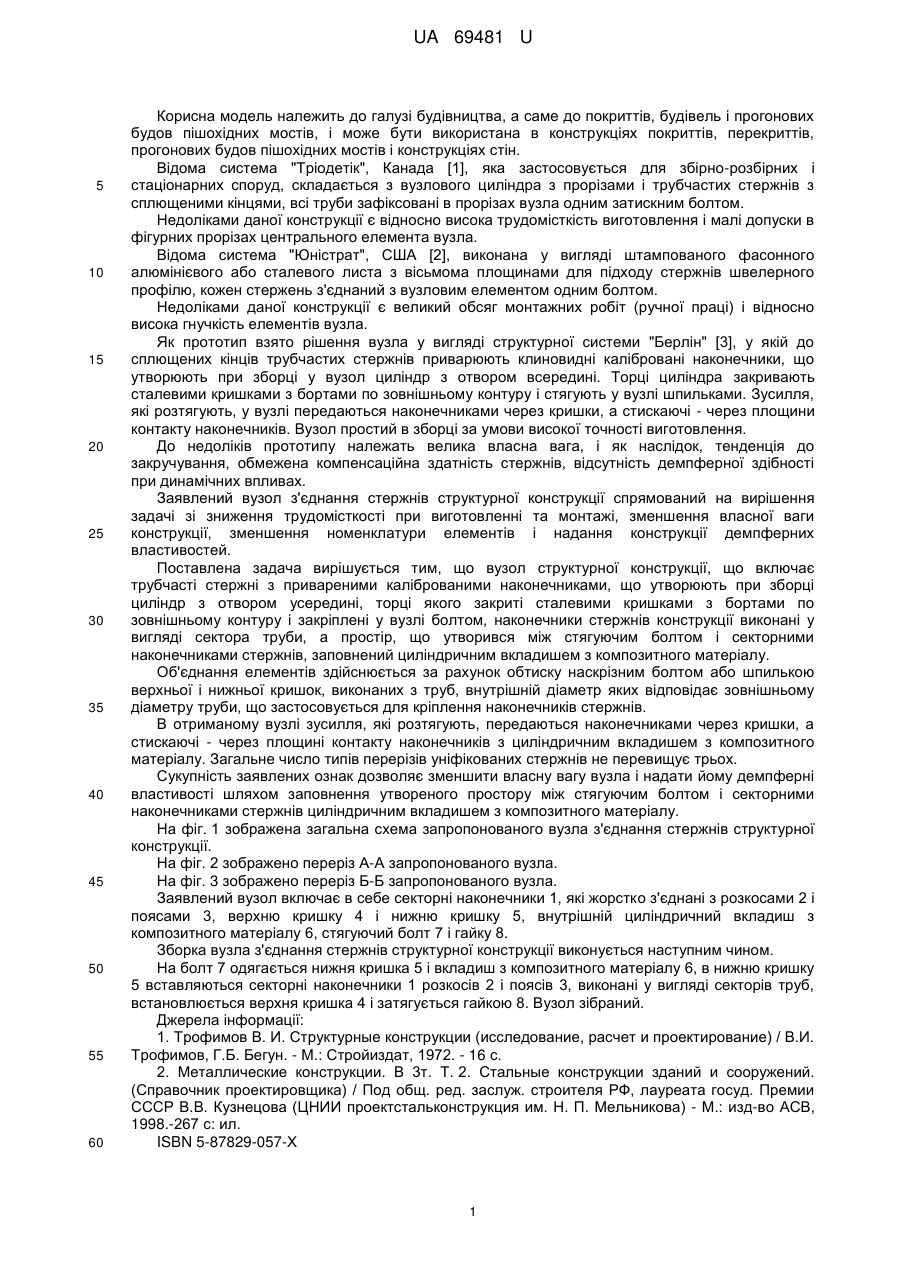

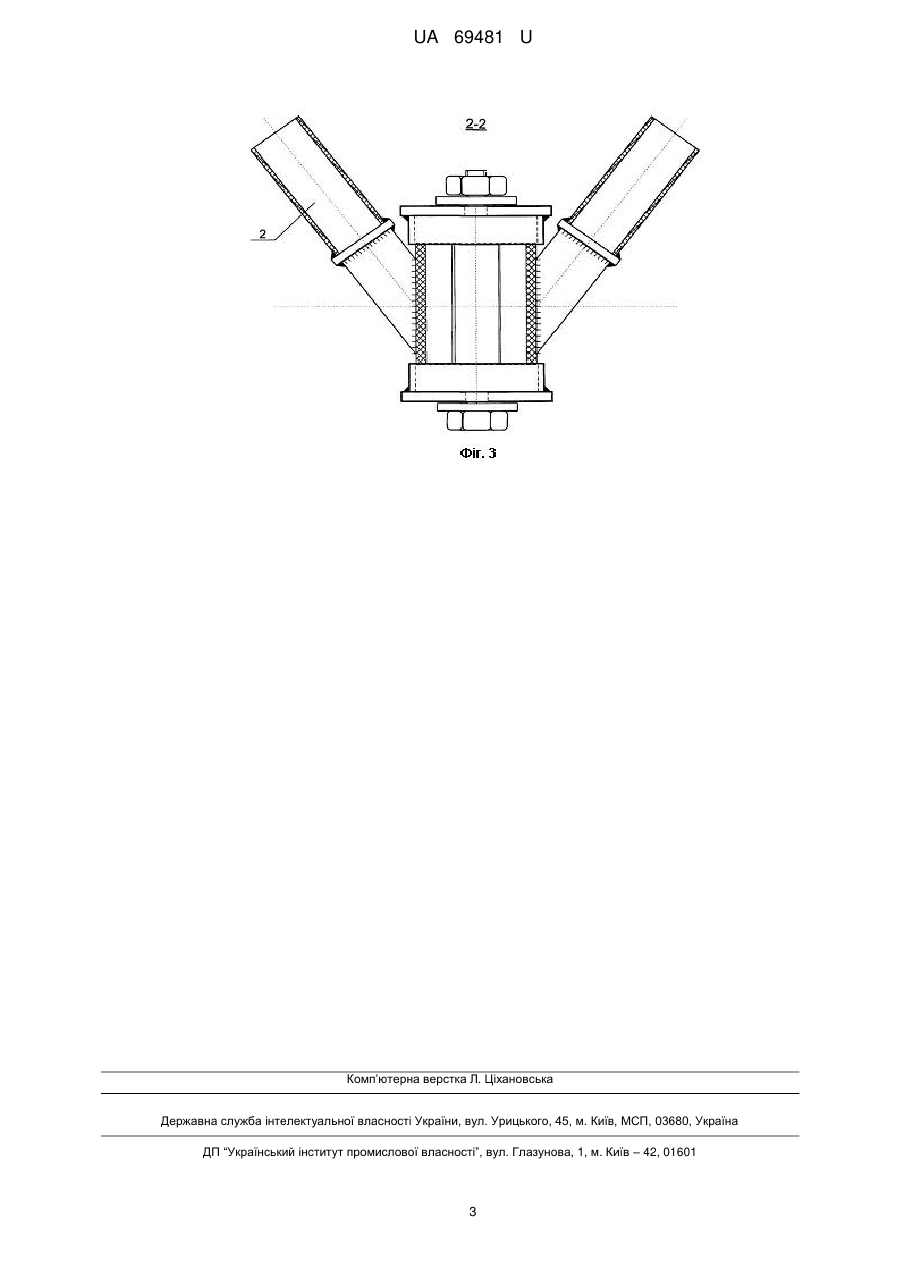

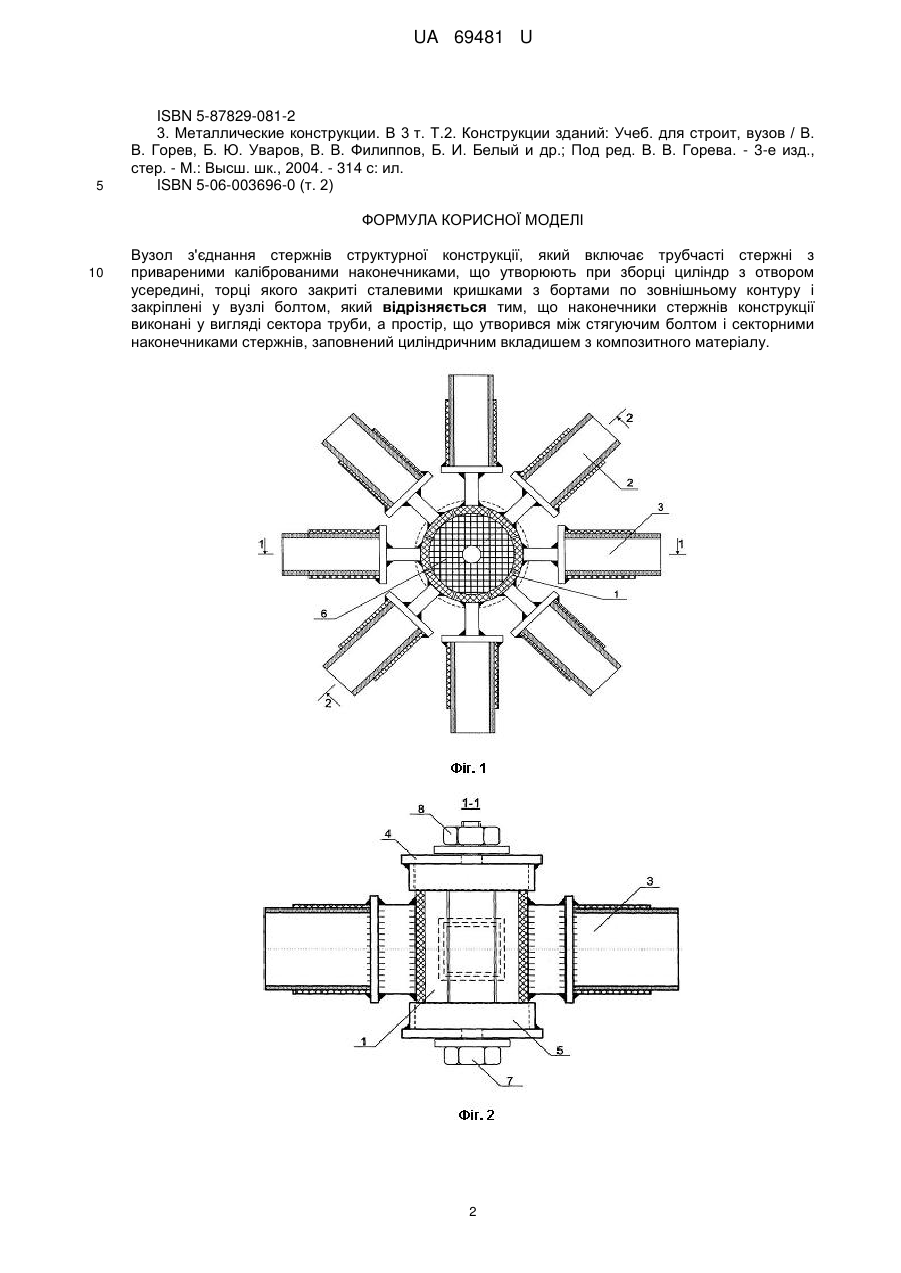

Реферат: UA 69481 U UA 69481 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до покриттів, будівель і прогонових будов пішохідних мостів, і може бути використана в конструкціях покриттів, перекриттів, прогонових будов пішохідних мостів і конструкціях стін. Відома система "Тріодетік", Канада [1], яка застосовується для збірно-розбірних і стаціонарних споруд, складається з вузлового циліндра з прорізами і трубчастих стержнів з сплющеними кінцями, всі труби зафіксовані в прорізах вузла одним затискним болтом. Недоліками даної конструкції є відносно висока трудомісткість виготовлення і малі допуски в фігурних прорізах центрального елемента вузла. Відома система "Юністрат", США [2], виконана у вигляді штампованого фасонного алюмінієвого або сталевого листа з вісьмома площинами для підходу стержнів швелерного профілю, кожен стержень з'єднаний з вузловим елементом одним болтом. Недоліками даної конструкції є великий обсяг монтажних робіт (ручної праці) і відносно висока гнучкість елементів вузла. Як прототип взято рішення вузла у вигляді структурної системи "Берлін" [3], у якій до сплющених кінців трубчастих стержнів приварюють клиновидні калібровані наконечники, що утворюють при зборці у вузол циліндр з отвором всередині. Торці циліндра закривають сталевими кришками з бортами по зовнішньому контуру і стягують у вузлі шпильками. Зусилля, які розтягують, у вузлі передаються наконечниками через кришки, а стискаючі - через площини контакту наконечників. Вузол простий в зборці за умови високої точності виготовлення. До недоліків прототипу належать велика власна вага, і як наслідок, тенденція до закручування, обмежена компенсаційна здатність стержнів, відсутність демпферної здібності при динамічних впливах. Заявлений вузол з'єднання стержнів структурної конструкції спрямований на вирішення задачі зі зниження трудомісткості при виготовленні та монтажі, зменшення власної ваги конструкції, зменшення номенклатури елементів і надання конструкції демпферних властивостей. Поставлена задача вирішується тим, що вузол структурної конструкції, що включає трубчасті стержні з привареними каліброваними наконечниками, що утворюють при зборці циліндр з отвором усередині, торці якого закриті сталевими кришками з бортами по зовнішньому контуру і закріплені у вузлі болтом, наконечники стержнів конструкції виконані у вигляді сектора труби, а простір, що утворився між стягуючим болтом і секторними наконечниками стержнів, заповнений циліндричним вкладишем з композитного матеріалу. Об'єднання елементів здійснюється за рахунок обтиску наскрізним болтом або шпилькою верхньої і нижньої кришок, виконаних з труб, внутрішній діаметр яких відповідає зовнішньому діаметру труби, що застосовується для кріплення наконечників стержнів. В отриманому вузлі зусилля, які розтягують, передаються наконечниками через кришки, а стискаючі - через площині контакту наконечників з циліндричним вкладишем з композитного матеріалу. Загальне число типів перерізів уніфікованих стержнів не перевищує трьох. Сукупність заявлених ознак дозволяє зменшити власну вагу вузла і надати йому демпферні властивості шляхом заповнення утвореного простору між стягуючим болтом і секторними наконечниками стержнів циліндричним вкладишем з композитного матеріалу. На фіг. 1 зображена загальна схема запропонованого вузла з'єднання стержнів структурної конструкції. На фіг. 2 зображено переріз А-А запропонованого вузла. На фіг. 3 зображено переріз Б-Б запропонованого вузла. Заявлений вузол включає в себе секторні наконечники 1, які жорстко з'єднані з розкосами 2 і поясами 3, верхню кришку 4 і нижню кришку 5, внутрішній циліндричний вкладиш з композитного матеріалу 6, стягуючий болт 7 і гайку 8. Зборка вузла з'єднання стержнів структурної конструкції виконується наступним чином. На болт 7 одягається нижня кришка 5 і вкладиш з композитного матеріалу 6, в нижню кришку 5 вставляються секторні наконечники 1 розкосів 2 і поясів 3, виконані у вигляді секторів труб, встановлюється верхня кришка 4 і затягується гайкою 8. Вузол зібраний. Джерела інформації: 1. Трофимов В. И. Структурные конструкции (исследование, расчет и проектирование) / В.И. Трофимов, Г.Б. Бегун. - М.: Стройиздат, 1972. - 16 с. 2. Металлические конструкции. В 3т. Т. 2. Стальные конструкции зданий и сооружений. (Справочник проектировщика) / Под общ. ред. заслуж. строителя РФ, лауреата госуд. Премии СССР В.В. Кузнецова (ЦНИИ проектстальконструкция им. Н. П. Мельникова) - М.: изд-во АСВ, 1998.-267 с: ил. ISBN 5-87829-057-Х 1 UA 69481 U 5 ISBN 5-87829-081-2 3. Металлические конструкции. В 3 т. Т.2. Конструкции зданий: Учеб. для строит, вузов / В. В. Горев, Б. Ю. Уваров, В. В. Филиппов, Б. И. Белый и др.; Под ред. В. В. Горева. - 3-е изд., стер. - М.: Высш. шк., 2004. - 314 с: ил. ISBN 5-06-003696-0 (т. 2) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Вузол з'єднання стержнів структурної конструкції, який включає трубчасті стержні з привареними каліброваними наконечниками, що утворюють при зборці циліндр з отвором усередині, торці якого закриті сталевими кришками з бортами по зовнішньому контуру і закріплені у вузлі болтом, який відрізняється тим, що наконечники стержнів конструкції виконані у вигляді сектора труби, а простір, що утворився між стягуючим болтом і секторними наконечниками стержнів, заповнений циліндричним вкладишем з композитного матеріалу. 2 UA 69481 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
