Спосіб виготовлення прямокутного сталезалізобетонного елемента збірної комплексної структурної конструкції покриття

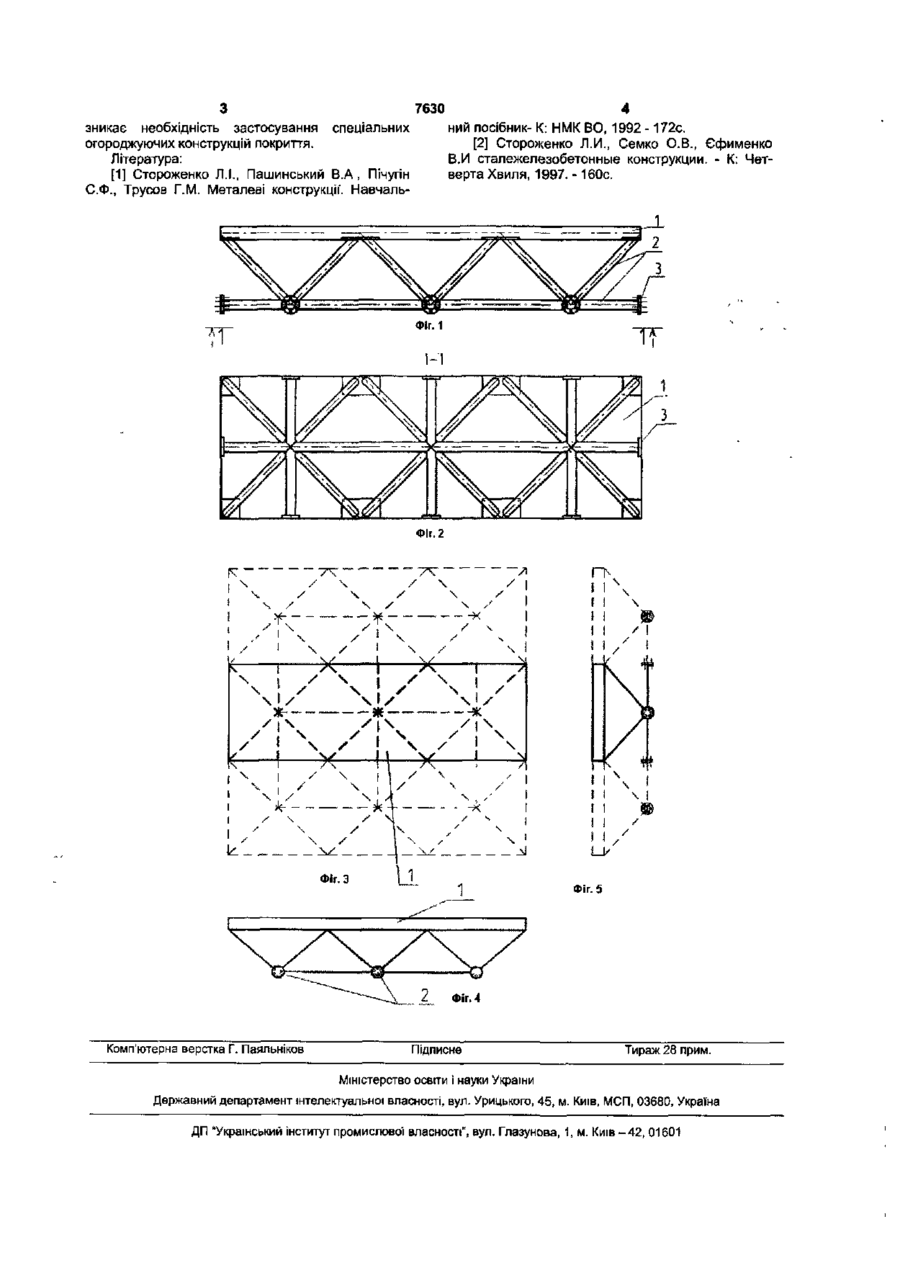

Спосіб виготовлення прямокутного сталезалізобетонного елемента збірної комплексної структурної' конструкції покриття, що включає з'єднання залізобетонної плити та сталевих елементів, який відрізняється тим, що заздалегідь приготовлені сталеві елементи поміщають в свіжий, ще не затверділий бетон залізобетонної плити, для виготовлення якої застосовують опалубку Корисна модель відноситься до будівництва зокрема до збірних просторових конструкцій покриття, що може бути використано при споруджені великопролітних громадських та промислових будівель. Суттєвий вплив на застосування структурних конструкцій визначили потреби інтенсифікації виробництва, створення крупногабаритно!' техніки, розвиток спорту, потреби культури. Структурні конструкції мають ряд переваг, серед яких - висока жорсткість, завдяки чому можна перекривати великі прольоти, мала будівельна висота, надійність у разі раптових локальних пошкоджень. Але існують і вади структурних конструкцій, зокрема складність проектування та виготовлення просторових вузлів, від чого залежить трудомісткість будівництва та усієї структури [1] Зменшення матеріалоємності та трудоємності на виготовлення несучих конструкцій є головною проблемою сучасного будівництва Цю проблему можна вирішити за рахунок розвитку та технічного удосконалення будівельних конструкцій, застосовуючи високоміцні та ефективні матеріали, створюючи нові конструктивні форми, які мають бути зручні при виготовленні та монтажі. Одним із можливих шляхів зменшення матеріалоємності та трудомісткості несучих елементів є раціональне поєднання сталевих елементів із залізобетоном [2]. На фіг 1, 2 зображено прямокутний сталезалізобетонний елемент збірної структурної конструкції' покриття, який виконаний із залізобетонної плити (1) та окремих елементів сталевої решітки (2) із фланцями на кінцях (3), за допомогою яких можливе з'єднання елементів структури. В якості елементів решітки найраціональніше застосовувати труби замість кутників, що дає змогу зекономити на металі та, при необхідності, порожнини труб використати для попереднього напруження окремих елементів структури для більш ефективної" роботи конструкції. Виготовлення такої конструкції може відбуватись безпосередньо на будівельному майданчику або в заводських умовах. При цьому, заздалегідь приготовлений сталевий елемент структури можливо помістити в свіжий, ще не затверділий бетон плити, для виготовлення якої застосовують опалубку. При затвердінні бетон міцно зчіплюється зі сталевими стрижнями елемента решітки та під впливом зовнішніх зусиль обидві конструкції працюють сумісно. В інших випадках елемент сталевої решітки доцільно прикріпити до плити за допомогою закладних деталей. На фіг. З, 4, 5 зображена збірна структурна сталезалізобетонна плита, яка складається із прямокутних сталезалізобетонних елементів (1), з'єднаних між собою за допомогою фланців (2) та закладних деталей. Таким чином в збірній сталезалізобетонній структурній плиті досягається вигідне використання двох типів матеріалів: бетон сприймає стискаючі зусилля, а сталеві стрижні переважно розтягуючі. Спрощується процес виготовлення вузлів сталевої решітки, з'являється можливість виготовлення структурного покриття складних форм та Особливістю роботи прямокутного сталезалізобетонного елемента збірної комплексної структурної конструкції покриття є те, що сталева решітка працює сумісно із залізобетонною плитою, яка суміщує несучу та огороджувальну функції, при цьому забезпечується необхідна жорсткість конструкції в цілому. со (О З 7630 зникає необхідність застосування спеціальних ний посібник- К: НМК ВО, 1992 - 172с. огороджуючих конструкцій покриття. [2] Стороженко Л.И., Семко О.В., Єфименко Література: В.И сталежелезобетонные конструкции. - К: Чет[1] Стороженко Л.І., Пашинський В.А , ПІчугін верта Хвиля, 1997. - 160с. С.Ф., Трусов Г.М. Металеві конструкції. Навчаль тг Фіг. 1 Фіг. 2 ч Ч 4 5 .' -> ! / / ч ч Li / ' s / / у \ \ ч / ч У / ч __\у Ч ' / / .. .. Ч ' v / \ Ч ' / \ \ /Ч і ч Ч J • х м У k і ч_^ У \ у і І 1 X ; Ч ч У Ч ч 1 \ \ \ \ ч ч ... і / / * ч ^ Ч \^ / У у ' і /f Ч , ,' к\ - чі • І і ~ -х S Ч / Ч і__\_і / ' ч Ч і Ч і І) Фіг. З Фіг. 5 Фіг. 4 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український Інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
