Анкер

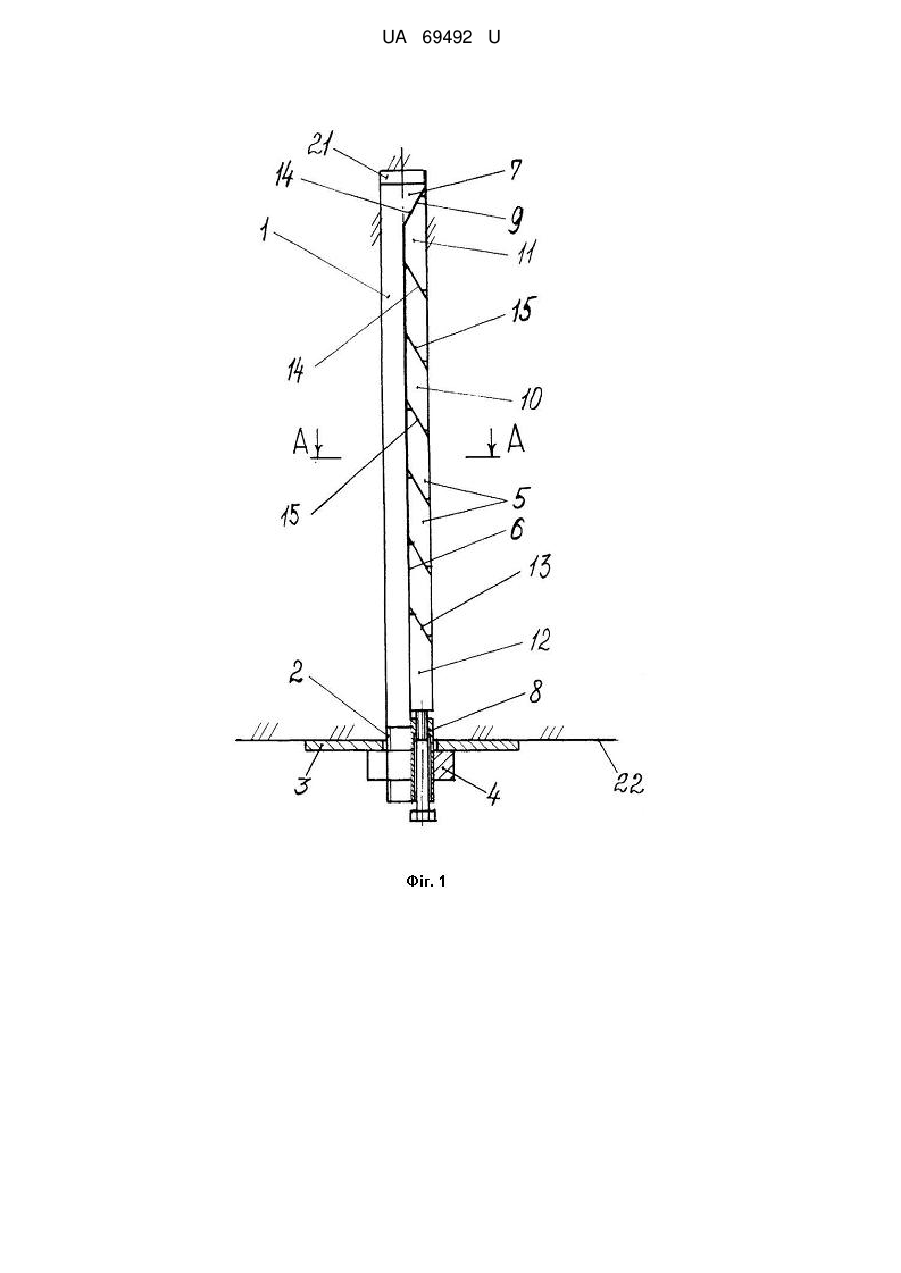

Реферат: Анкер, який містить стрижень з різьбою на кінці, шайбу, що надягнена на стрижень, натяжну гайку, розпірну частину, причому стрижень виконаний з діаметральною поздовжньою площиною, що утворює уступи біля кінців, один з яких з кінця, що протилежний різьбі, виконаний з похилим скосом від цієї площини до кінця, а розпірна частина виконана у вигляді набору півкруглих циліндричних сегментів зі скосами на торцях від поздовжньої площини стрижня, якими сегменти послідовно контактують один з одним, при цьому сегмент з боку різьби виконаний з одним скосом назовні в бік різьби, сегмент біля уступу стрижня з похилим скосом виконаний з двома скосами, що розходяться назовні в різні боки, один з яких контактує зі скосом уступу, а сегменти, що розташовані між двома згаданими сегментами, виконані з двома паралельними скосами. UA 69492 U (54) АНКЕР UA 69492 U UA 69492 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Цей анкер вміщує стрижень з різьбою на кінці, шайбу, що надягнена на стрижень, натяжну гайку, розпірну частину. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому анкері також є клинова частина, стрижневий елемент попереднього розпору. Поперечний переріз клинової частини виконаний в формі тавра, що звернений полицею назовні, при цьому торці ступенів клинової частини нахилені всередину, а в нижній частині розпірної частини на внутрішньому боці виконаний поперечний паз для встановлення стрижневого елемента попереднього розпору. Всі твірні зовнішньої поверхні частин виконані з можливістю контактування з гірськими породами. Недолік цього анкера полягає у тому, що при скривленні шпуру розпірна і клинова частини анкера контактують з шпуром по малій поверхні. Це веде до низької надійності анкерного кріплення гірничих виробок. Цей недолік зменшений в прототипі, який відомий з [2]. Цей анкер містить стрижень з різьбою на кінці, шайбу, що надягнена на стрижень, натяжну гайку, розпірну частину. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі розпірна частина виконана у вигляді послідовно насаджених на стрижень конічних втулок з поздовжнім розрізом бокової поверхні. Недолік прототипу полягає у тому, що цей анкер забезпечує малу поверхню контакту конічних втулок з поверхнею шпуру. Це знижує надійність анкерного кріплення гірничих виробок. В основу корисної моделі поставлено задачу - підвищити надійність анкерного кріплення гірничих виробок за рахунок збільшення поверхні контакту анкера з шпуром. Поставлена задача вирішується тим, що в анкері, який містить стрижень з різьбою на кінці, шайбу, що надягнена на стрижень, натяжну гайку, розпірну частину, у відзнаку від прототипу стрижень виконаний з діаметральною поздовжньою площиною, що утворює уступи біля кінців, один з яких з кінця, що протилежний різьбі, виконаний з похилим скосом від цієї площини до кінця, а розпірна частина виконана у вигляді набору півкруглих циліндричних сегментів зі скосами на торцях від поздовжньої площині стрижня, якими сегменти послідовно контактують один з одним, при цьому сегмент з боку різьби виконаний з одним скосом назовні в бік різьби, сегмент біля уступу стрижня з похилим скосом виконаний з двома скосами, що розходяться назовні в різні боки, один з яких контактує зі скосом уступу, а сегменти, що розташовані між двома згаданими сегментами, виконані з двома паралельними скосами. Для утримання сегментів в момент введення анкера в шпур - на площинах сегментів або на площині стрижня - можуть бути виконані заглиблення, в яких встановлені магніти. Для полегшення встановлення анкера - на уступі стрижня з боку різьби може бути виконаний поздовжній отвір, який звернений до сегмента з одним скосом. Отвір може бути виконаний з різьбовою ділянкою, де встановлений болт попереднього стиснення сегментів. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу те, що стрижень виконаний з діаметральною поздовжньою площиною, що утворює уступи у кінців, один з яких з кінця, що протилежний різьбі, виконаний з похилим скосом від цієї площини до кінця, а розпірна частина виконана у вигляді набору півкруглих циліндричних сегментів зі скосами на торцях від поздовжньої площини стрижня, якими сегменти послідовно контактують один з одним, при цьому сегмент з боку різьби виконаний з одним скосом назовні в бік різьби, сегмент біля уступу стрижня з похилим скосом виконаний з двома скосами, що розходяться назовні в різні боки, один з яких контактує зі скосом уступу, а сегменти, які розташовані між двома згаданими сегментами, виконані з двома паралельними скосами, що дозволило збільшити поверхню контакта анкера з шпуром. Це підвищує надійність анкерного кріплення гірничих виробок. На Фіг.1 зображено загальний вигляд анкера, що встановлений в шпурі; на Фіг.2 зображена нижня частина Фіг.1 у збільшеному масштабі; а на Фіг.3 показано переріз по А-А Фіг.1 збільшеному масштабі. Анкер містить стрижень 1 з різьбою 2 на кінці, шайбу 3, що надягнена на стрижень 1, натяжну гайку 4, розпірну частину 5. Стрижень 1 виконаний з діаметральною поздовжньою площиною 6, що утворює уступи 7 і 8 біля кінців. Уступ 7, що протилежний різьбі 2, виконаний з похилим скосом 9 від цієї площини 6 до кінця. Розпірна частина 5 виконана у вигляді набору півкруглих циліндричних сегментів 10, 11, 12 зі скосами на торцях від поздовжньої площини 6 стрижня, якими сегменти послідовно контактують один з одним. Сегмент 12 з боку різьби 2 виконаний з одним скосом 13 назовні в бік різьби 2. Сегмент 11 біля уступу 7 стрижня 1 з похилим скосом 9 виконаний з двома скосами 14, що розходяться в різні боки, один з яких 1 UA 69492 U 5 10 15 контактує зі скосом 9 уступу 7. Сегменти 10, що розташовані між двома згаданими сегментами 11 та 12, виконані з двома паралельними скосами 15. На площинах сегментів 10, 11, 12 або на площині 6 стрижня 1 можуть бути виконані заглиблення 16, в яких встановлені магніти 17. На уступі 8 стрижня 1 з боку різьби може бути виконаний поздовжній отвір 18, який звернений до сегмента 12 з одним скосом 13. Отвір 18 може бути виконаний з різьбовою ділянкою 19, де встановлений болт 20 попереднього стиснення сегментів 10, 11, 12. Анкер встановлений в шпур 21 масиву 22. При введенні анкера в шпур 21 масиву 22 сегменти 10, 11, 12 утримуються відносно стрижня 1 магнітами 17. Після цього виконують попередній розпір анкера. Для цього вгвинчують болт 20, який натискує сегмент 12. Сегменти 12, 10 і 11 послідовно контактують один з одним і зі скосом 9 уступу своїми скосами 13, 14, 15 і розпирають анкер в шпурі. Далі зміщення масиву викликає самозатягування анкера, що перешкоджає переміщенню гірських порід. При цьому у порівнянні з прототипом збільшується площа контакту анкера з шпуром. Це підвищує надійність анкерного кріплення гірничих виробок. Джерела інформації: 1. А.с. СРСР №1603015, Е21D21/00, від 13.02.87р. 2. Патент України №84264, Е21D21/00, від 19.07.2004р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Анкер, який містить стрижень з різьбою на кінці, шайбу, що надягнена на стрижень, натяжну гайку, розпірну частину, який відрізняється тим, що стрижень виконаний з діаметральною поздовжньою площиною, що утворює уступи біля кінців, один з яких з кінця, що протилежний різьбі, виконаний з похилим скосом від цієї площини до кінця, а розпірна частина виконана у вигляді набору півкруглих циліндричних сегментів зі скосами на торцях від поздовжньої площини стрижня, якими сегменти послідовно контактують один з одним, при цьому сегмент з боку різьби виконаний з одним скосом назовні в бік різьби, сегмент біля уступу стрижня з похилим скосом виконаний з двома скосами, що розходяться назовні в різні боки, один з яких контактує зі скосом уступу, а сегменти, що розташовані між двома згаданими сегментами, виконані з двома паралельними скосами. 2. Анкер за п. 1, який відрізняється тим, що на площинах сегментів або на площині стрижня виконані заглиблення, в яких встановлені магніти. 3. Анкер за п. 1, який відрізняється тим, що на уступі стрижня з боку різьби виконаний поздовжній отвір, який звернений до сегмента з одним скосом. 4. Анкер за п. 3, який відрізняється тим, що отвір виконаний з різьбовою ділянкою, де встановлений болт попереднього стиснення сегментів. 2 UA 69492 U Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
