Проекційна вітрина

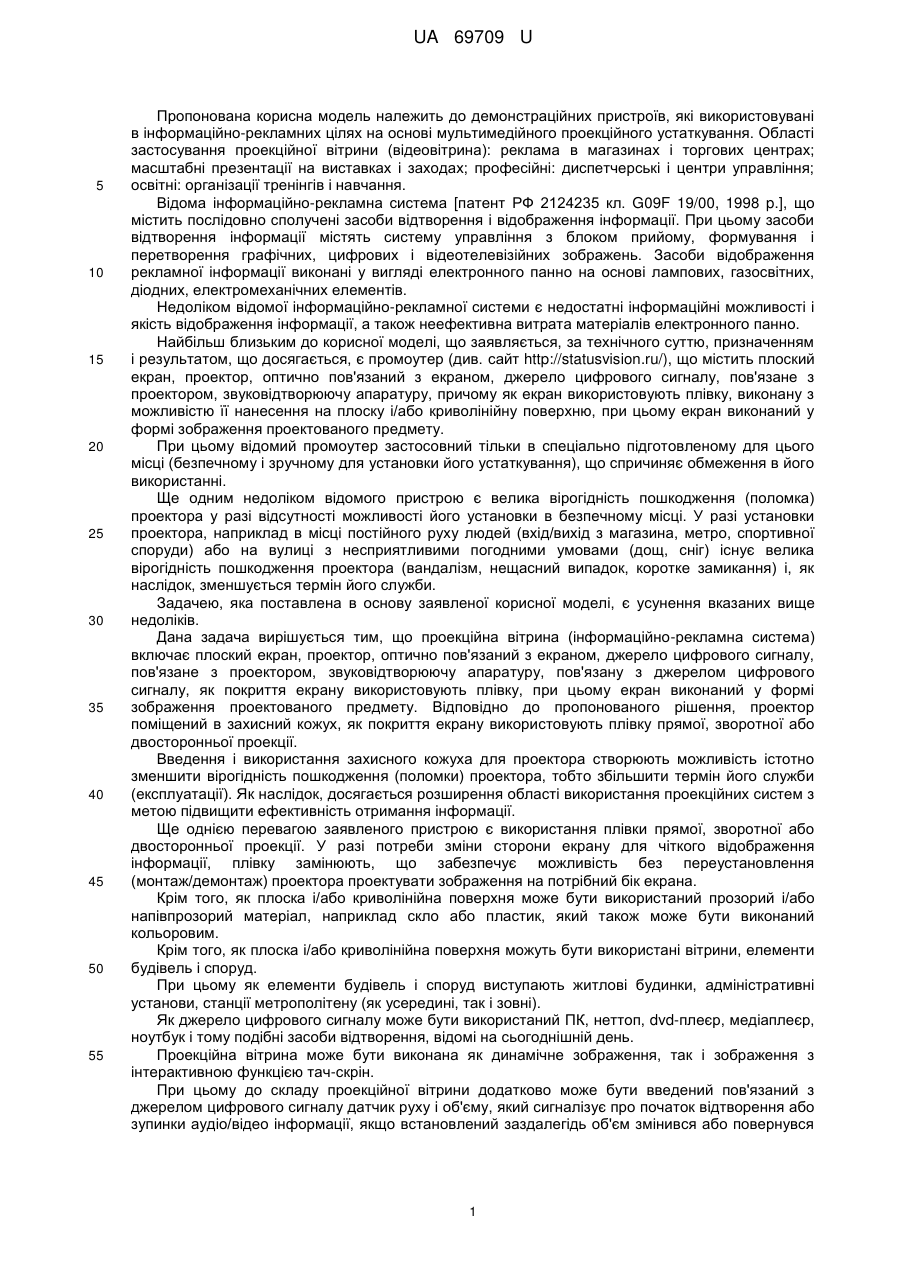

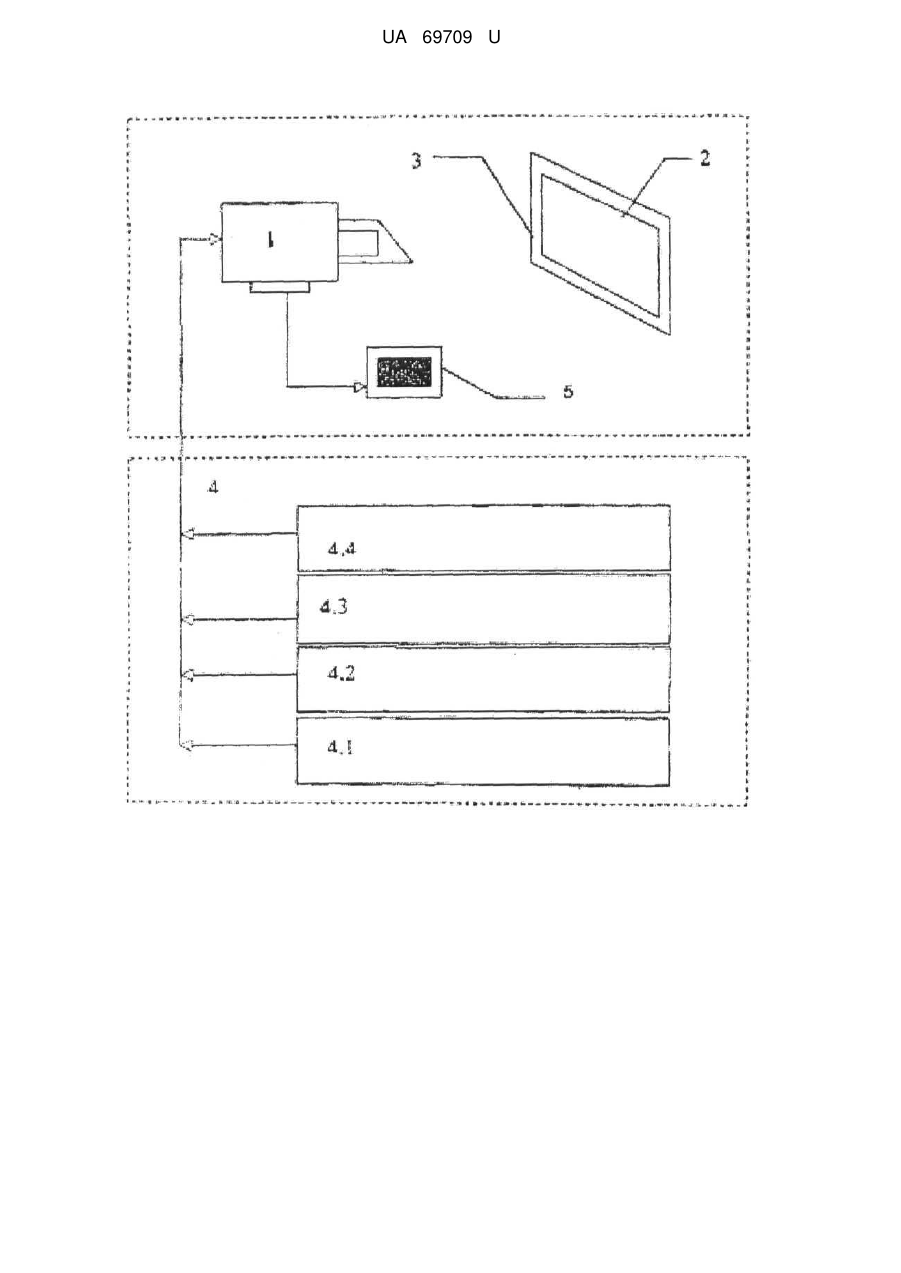

Реферат: Проекційна вітрина включає екран, проектор, пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку, при цьому екран може бути виконаний у формі зображення проектованого предмету. Проектор поміщений в захисний кожух. Як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції. UA 69709 U (12) UA 69709 U UA 69709 U 5 10 15 20 25 30 35 40 45 50 55 Пропонована корисна модель належить до демонстраційних пристроїв, які використовувані в інформаційно-рекламних цілях на основі мультимедійного проекційного устаткування. Області застосування проекційної вітрини (відеовітрина): реклама в магазинах і торгових центрах; масштабні презентації на виставках і заходах; професійні: диспетчерські і центри управління; освітні: організації тренінгів і навчання. Відома інформаційно-рекламна система [патент РФ 2124235 кл. G09F 19/00, 1998 p.], що містить послідовно сполучені засоби відтворення і відображення інформації. При цьому засоби відтворення інформації містять систему управління з блоком прийому, формування і перетворення графічних, цифрових і відеотелевізійних зображень. Засоби відображення рекламної інформації виконані у вигляді електронного панно на основі лампових, газосвітних, діодних, електромеханічних елементів. Недоліком відомої інформаційно-рекламної системи є недостатні інформаційні можливості і якість відображення інформації, а також неефективна витрата матеріалів електронного панно. Найбільш близьким до корисної моделі, що заявляється, за технічного суттю, призначенням і результатом, що досягається, є промоутер (див. сайт http://statusvision.ru/), що містить плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, причому як екран використовують плівку, виконану з можливістю її нанесення на плоску і/або криволінійну поверхню, при цьому екран виконаний у формі зображення проектованого предмету. При цьому відомий промоутер застосовний тільки в спеціально підготовленому для цього місці (безпечному і зручному для установки його устаткування), що спричиняє обмеження в його використанні. Ще одним недоліком відомого пристрою є велика вірогідність пошкодження (поломка) проектора у разі відсутності можливості його установки в безпечному місці. У разі установки проектора, наприклад в місці постійного руху людей (вхід/вихід з магазина, метро, спортивної споруди) або на вулиці з несприятливими погодними умовами (дощ, сніг) існує велика вірогідність пошкодження проектора (вандалізм, нещасний випадок, коротке замикання) і, як наслідок, зменшується термін його служби. Задачею, яка поставлена в основу заявленої корисної моделі, є усунення вказаних вище недоліків. Дана задача вирішується тим, що проекційна вітрина (інформаційно-рекламна система) включає плоский екран, проектор, оптично пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку, при цьому екран виконаний у формі зображення проектованого предмету. Відповідно до пропонованого рішення, проектор поміщений в захисний кожух, як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції. Введення і використання захисного кожуха для проектора створюють можливість істотно зменшити вірогідність пошкодження (поломки) проектора, тобто збільшити термін його служби (експлуатації). Як наслідок, досягається розширення області використання проекційних систем з метою підвищити ефективність отримання інформації. Ще однією перевагою заявленого пристрою є використання плівки прямої, зворотної або двосторонньої проекції. У разі потреби зміни сторони екрану для чіткого відображення інформації, плівку замінюють, що забезпечує можливість без переустановлення (монтаж/демонтаж) проектора проектувати зображення на потрібний бік екрана. Крім того, як плоска і/або криволінійна поверхня може бути використаний прозорий і/або напівпрозорий матеріал, наприклад скло або пластик, який також може бути виконаний кольоровим. Крім того, як плоска і/або криволінійна поверхня можуть бути використані вітрини, елементи будівель і споруд. При цьому як елементи будівель і споруд виступають житлові будинки, адміністративні установи, станції метрополітену (як усередині, так і зовні). Як джерело цифрового сигналу може бути використаний ПК, неттоп, dvd-плеєр, медіаплеєр, ноутбук і тому подібні засоби відтворення, відомі на сьогоднішній день. Проекційна вітрина може бути виконана як динамічне зображення, так і зображення з інтерактивною функцією тач-скрін. При цьому до складу проекційної вітрини додатково може бути введений пов'язаний з джерелом цифрового сигналу датчик руху і об'єму, який сигналізує про початок відтворення або зупинки аудіо/відео інформації, якщо встановлений заздалегідь об'єм змінився або повернувся 1 UA 69709 U 5 10 15 20 25 30 35 40 45 50 55 60 в початковий стан, тобто людина (глядач) підійшла або відійшла від проекційної вітрини, що може включати таймер. Проекційна вітрина може бути виконана мобільною, з можливістю переміщення. Для цього вона встановлюється на транспортному засобі з напівжорсткою фіксацією екрана (плоска і/або криволінійна поверхня з плівкою) на стійці рамкової конструкції безпосередньо на транспортному засобі. Екран і проектор виконані знімними, з можливістю їх установки безпосередньо на транспортному засобі або окремо від останнього. З метою захисту від дії навколишнього середовища (наприклад сніг, дощ, бруд), а також протиправних дій (наприклад вандалізм) проектор може бути поміщений в захисний кожух. Як екран можуть виступати спеціальні плівки прямої, зворотної або двосторонньої проекції, до складу яких входить шар оптичних елементів, що підсилюють зображення і збільшують кут огляду, наприклад плівка зворотної проекції VІSІO, на яку передається зображення від цифрового проектора. Використання спеціальної плівки як екран забезпечує чітке контрастне відтворення проектованих зображень або відео, також і в приміщеннях з підвищеною освітленістю. Розміри відеовітрини можуть бути різними і варіюються залежно від площі вітринного простору. Відеовітрина може бути будь-якої бажаної форми, наприклад у формі логотипу підприємства або проекція людини у натуральну величину. Пристрій може бути виготовлений на стандартному устаткуванні із застосуванням відомих технологічних процесів. На кресленні зображена схема пристрою. Заявлений пристрій включає проектор 1, екран 2, плоску (криволінійну) поверхню 3, джерело цифрового сигналу 4 (наприклад, 4.1 - ПК, 4.2 - неттоп, 4.3-dvd-плеер, 4.4 медіаплеєр), пристрій для відтворення звуку 5. Пристрій працює таким чином. Відповідним чином проекційна вітрина встановлюється на місце демонстрації (презентації), наприклад вітрина магазину або павільйону. Плівка наноситься на оброблену поверхню (наприклад, з акрилу або скла), яка детально очищається від забруднень. Потім оброблена поверхня змочується водою і на неї наклеюють плівку, розгладжуючи нерівності спеціальним валиком. Плівка може бути нанесена з будь-якого боку плоскої і/або криволінійної поверхні, що дозволяє вибирати розташування проектора. Проектор (наприклад мультимедіа DLP проектор Panasonic) встановлюється па спеціальній стійці по центру або нижньому краю екрана, або підвішується на кронштейн на рівні верхнього краю екрана. Після описаних процедур екрану надають необхідної форми. Через джерело цифрового сигналу завантажують необхідну аудіо/відео інформацію (наприклад рекламний ролик). Відтворюють інформацію з джерела цифрового сигналу і через проектор передають зображення на екран і при необхідності підключають до джерела цифрового сигналу мікрофон (на кресленні не показаний), сигнал якого надходить на звуковідтворюючу апаратуру (колонки). Проекційна вітрина набагато дешевше плазмових, ЖК і світлодіодних екранів і не має обмеження в розмірах. Проекційна вітрина може бути використана для відображення комп'ютерних і відеосигналів, а також відтворення звукових фонограм, що встановлюються як в приміщеннях, так і на площах, вулицях, стадіонах, вокзалах, в портах і інших місцях скупчення людей. Переваги проекційної вітрини: широкий кут огляду - до 180°; яскраве і чітке зображення навіть в умовах інтенсивного штучного освітлення і в яскраві сонячні дні; точне перенесення кольорів з будь-якого кута огляду, форми і розмірів. Поєднання вище перерахованих особливостей і переваг пропонованої проекційної вітрини дозволяє збільшити термін служби (експлуатації), розширити функціональні можливості проекційних систем, а також підвищити ефективність отримання інформації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Проекційна вітрина, що включає екран, проектор, пов'язаний з екраном, джерело цифрового сигналу, пов'язане з проектором, звуковідтворюючу апаратуру, пов'язану з джерелом цифрового сигналу, як покриття екрану використовують плівку, при цьому екран може бути виконаний у формі зображення проектованого предмету, яка відрізняється тим, що проектор поміщений в захисний кожух, як покриття екрану використовують плівку прямої, зворотної або двосторонньої проекції. 2. Проекційна вітрина за п. 1, яка відрізняється тим, що як плоска і/або криволінійна поверхня може бути використаний прозорий і/або напівпрозорий матеріал, наприклад скло або пластик, який також може бути виконаний кольоровим. 2 UA 69709 U 5 3. Проекційна вітрина за п. 1, яка відрізняється тим, що як плоска і/або криволінійна поверхня можуть бути використані вітрини, елементи будівель і споруд. 4. Проекційна вітрина за п. 3, яка відрізняється тим, що як елементи будівель і споруд виступають житлові будинки, адміністративні установи, станції метрополітену (як усередині, так і зовні). 5. Проекційна вітрина за п. 1, яка відрізняється тим, що як джерело цифрового сигналу використовують ПК, неттоп, dvd-плеєр, медіаплеєр, ноутбук. 6. Проекційна вітрина за п. 1, яка відрізняється тим, що вона виконана мобільною, з можливістю переміщення. 10 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
