Формула / Реферат

Вітрина холодильна, яка включає теплоізоляційний корпус, порожнину для охолодження, світлопроникнені розсувні стулки, полицю для продуктів, яка відрізняється тим, що вона додатково обладнана вентилятором, розташованим під випарювачем, усмоктувальними насадками, одна з яких закріплена в верхній частині порожнини для охолодження, а друга - в камері, ламінатором, вбудованим поміж теплоізоляційною стінкою корпуса та внутрішньою його обшивкою, кінцевими перемикачами, установленими на розсувних світлопроникних стулках.

Текст

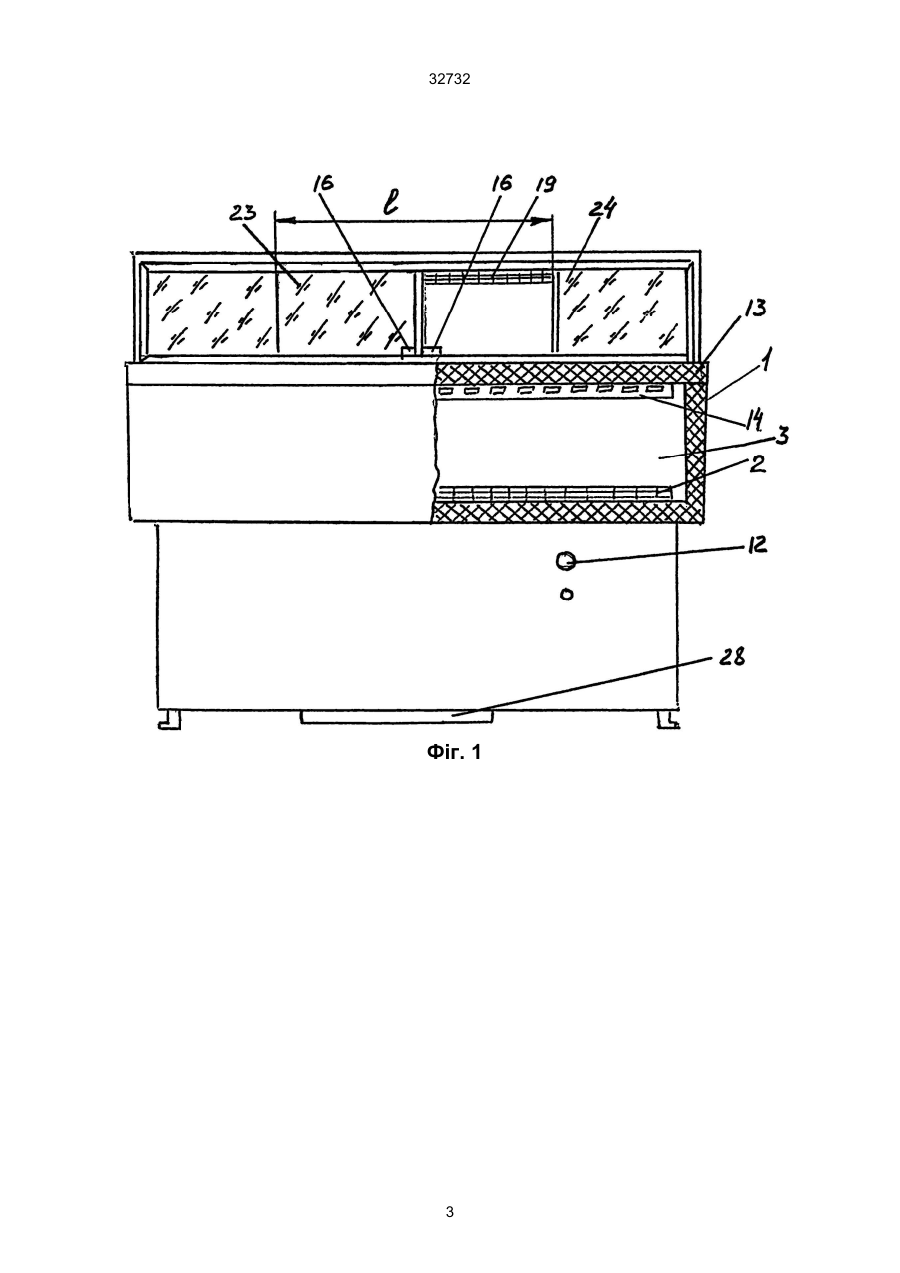

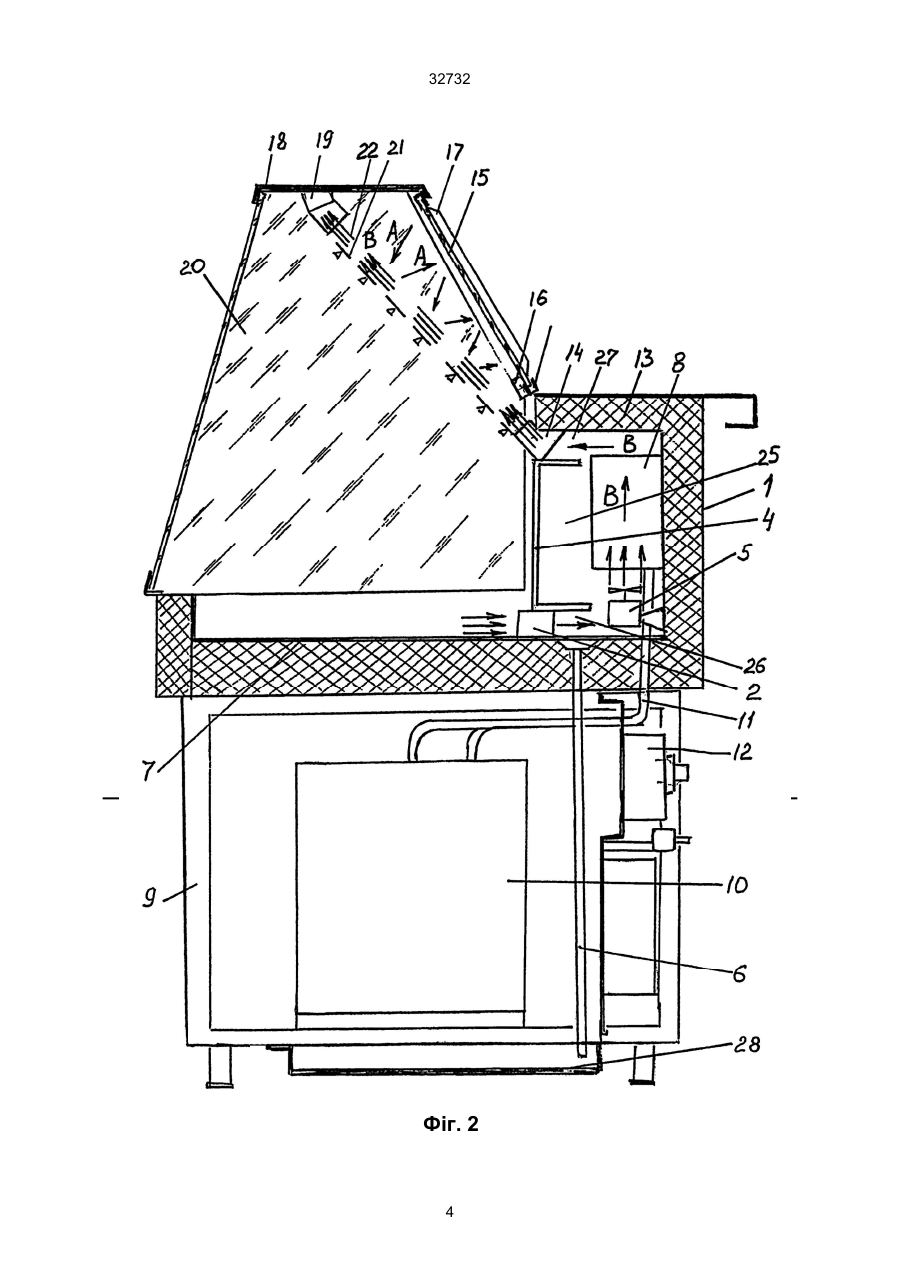

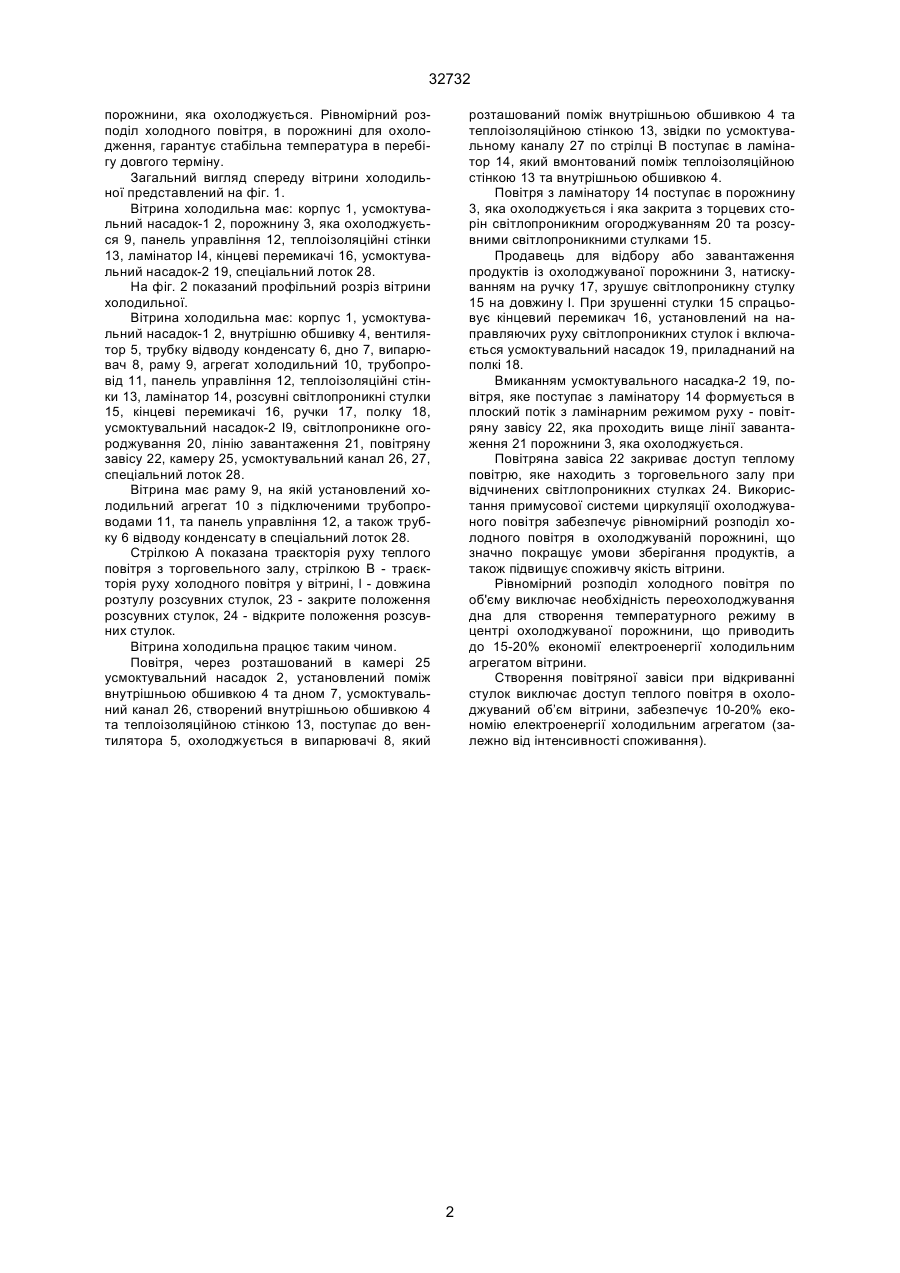

Вітрина холодильна, яка включає теплоізоляційний корпус, порожнину для охолодження, світ 32732 порожнини, яка охолоджується. Рівномірний розподіл холодного повітря, в порожнині для охолодження, гарантує стабільна температура в перебігу довгого терміну. Загальний вигляд спереду вітрини холодильної представлений на фіг. 1. Вітрина холодильна має: корпус 1, усмоктувальний насадок-1 2, порожнину 3, яка охолоджується 9, панель управління 12, теплоізоляційні стінки 13, ламінатор І4, кінцеві перемикачі 16, усмоктувальний насадок-2 19, спеціальний лоток 28. На фіг. 2 показаний профільний розріз вітрини холодильної. Вітрина холодильна має: корпус 1, усмоктувальний насадок-1 2, внутрішню обшивку 4, вентилятор 5, трубку відводу конденсату 6, дно 7, випарювач 8, раму 9, агрегат холодильний 10, трубопровід 11, панель управління 12, теплоізоляційні стінки 13, ламінатор 14, розсувні світлопроникні стулки 15, кінцеві перемикачі 16, ручки 17, полку 18, усмоктувальний насадок-2 І9, світлопроникне огороджування 20, лінію завантаження 21, повітряну завісу 22, камеру 25, усмоктувальний канал 26, 27, спеціальний лоток 28. Вітрина має раму 9, на якій установлений холодильний агрегат 10 з підключеними трубопроводами 11, та панель управління 12, а також трубку 6 відводу конденсату в спеціальний лоток 28. Стрілкою А показана траєкторія руху теплого повітря з торговельного залу, стрілкою В - траєкторія руху холодного повітря у вітрині, l - довжина розтулу розсувних стулок, 23 - закрите положення розсувних стулок, 24 - відкрите положення розсувних стулок. Вітрина холодильна працює таким чином. Повітря, через розташований в камері 25 усмоктувальний насадок 2, установлений поміж внутрішньою обшивкою 4 та дном 7, усмоктувальний канал 26, створений внутрішньою обшивкою 4 та теплоізоляційною стінкою 13, поступає до вентилятора 5, охолоджується в випарювачі 8, який розташований поміж внутрішньою обшивкою 4 та теплоізоляційною стінкою 13, звідки по усмоктувальному каналу 27 по стрілці В поступає в ламінатор 14, який вмонтований поміж теплоізоляційною стінкою 13 та внутрішньою обшивкою 4. Повітря з ламінатору 14 поступає в порожнину 3, яка охолоджується і яка закрита з торцевих сторін світлопроникним огороджуванням 20 та розсувними світлопроникними стулками 15. Продавець для відбору або завантаження продуктів із охолоджуваної порожнини 3, натискуванням на ручку 17, зрушує світлопроникну стулку 15 на довжину l. При зрушенні стулки 15 спрацьовує кінцевий перемикач 16, установлений на направляючих руху світлопроникних стулок і включається усмоктувальний насадок 19, приладнаний на полкі 18. Вмиканням усмоктувального насадка-2 19, повітря, яке поступає з ламінатору 14 формується в плоский потік з ламінарним режимом руху - повітряну завісу 22, яка проходить вище лінії завантаження 21 порожнини 3, яка охолоджується. Повітряна завіса 22 закриває доступ теплому повітрю, яке находить з торговельного залу при відчинених світлопроникних стулках 24. Використання примусової системи циркуляції охолоджуваного повітря забезпечує рівномірний розподіл холодного повітря в охолоджуваній порожнині, що значно покращує умови зберігання продуктів, а також підвищує споживчу якість вітрини. Рівномірний розподіл холодного повітря по об'єму виключає необхідність переохолоджування дна для створення температурного режиму в центрі охолоджуваної порожнини, що приводить до 15-20% економії електроенергії холодильним агрегатом вітрини. Створення повітряної завіси при відкриванні стулок виключає доступ теплого повітря в охолоджуваний об’єм вітрини, забезпечує 10-20% економію електроенергії холодильним агрегатом (залежно від інтенсивності споживання). 2 32732 Фіг. 1 3 32732 Фіг. 2 4 32732 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5

Дивитися

Додаткова інформація

Назва патенту англійською

Refrigerated case

Автори англійською

Strihin Valerii Vasyliovych

Назва патенту російською

Витрина холодильная

Автори російською

Стригин Валерий Васильевич

МПК / Мітки

МПК: A47F 3/04

Мітки: вітрина, холодильна
