Вітрина демонстраційна
Формула / Реферат
1. Вітрина демонстраційна, яка складається з прямокутної основи, до якої рухомо під прямим кутом закріплена співрозмірна задня розсувна прямокутна стінка, яка складається з двох однакових частин, задня стінка рухомо з'єднана дугоподібною передньою стінкою, бічні стінки нерухомо закріплені до основи та передньої стінки, причому у внутрішньому об'ємі вітрини розміщені Г-подібні і V-подібні полички, які нерухомо закріплені на передній стінці, на бічних стінках або і на передній стінці, і на бічних стінках одночасно вітрини оснащені дугоподібними тримачами.
2. Вітрина за п. 1, яка відрізняється тим, що відношення ширини до товщини і до висоти становить відповідно 1:1:1,63.
3. Вітрина за п. 1, яка відрізняється тим, що відношення ширини до товщини і до висоти становить відповідно 1:0,51:0,83.
4. Вітрина за п. 1, яка відрізняється тим, що відношення ширини до товщини і до висоти становить відповідно 1:0,34:0,57.
5. Вітрина за п. 1, яка відрізняється тим, що відношення ширини до товщини і до висоти становить відповідно 1:0,42:0,26.
Текст

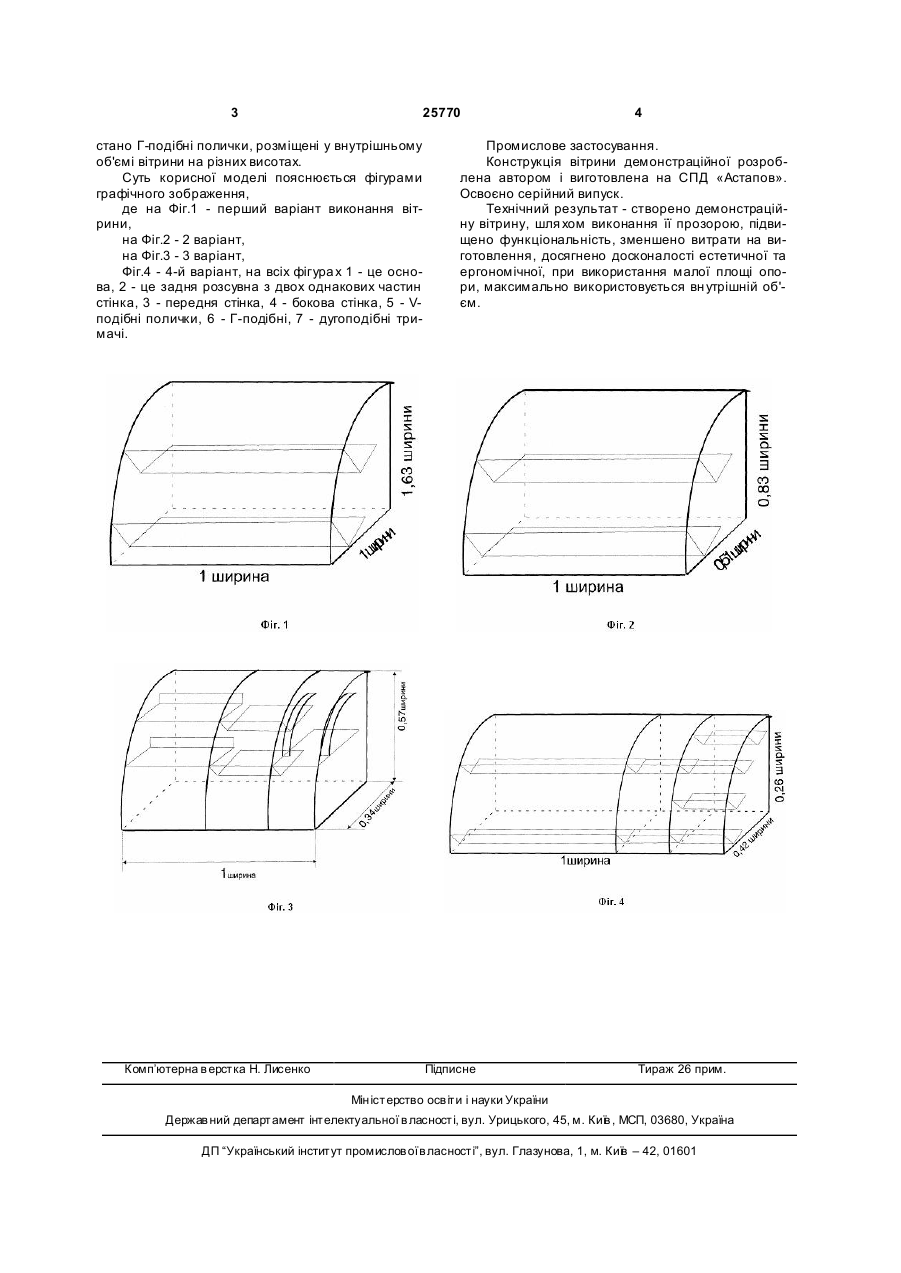

1. Вітрина демонстраційна, яка складається з прямокутної основи, до якої рухомо під прямим кутом закріплена співрозмірна задня розсувна прямокутна стінка, яка складається з двох однакових частин, задня стінка рухомо з'єднана дугоподібною передньою стінкою, бічні стінки нерухомо закріплені до основи та передньої стінки, причому у вн утрішньому об'ємі вітрини розміщені Г-подібні і V-подібні полички, які нерухомо закріплені на пе 3 25770 стано Г-подібні полички, розміщені у внутрішньому об'ємі вітрини на різних висотах. Суть корисної моделі пояснюється фігурами графічного зображення, де на Фіг.1 - перший варіант виконання вітрини, на Фіг.2 - 2 варіант, на Фіг.3 - 3 варіант, Фіг.4 - 4-й варіант, на всіх фігура х 1 - це основа, 2 - це задня розсувна з двох однакових частин стінка, 3 - передня стінка, 4 - бокова стінка, 5 - Vподібні полички, 6 - Г-подібні, 7 - дугоподібні тримачі. Комп’ютерна в ерстка Н. Лисенко 4 Промислове застосування. Конструкція вітрини демонстраційної розроблена автором і виготовлена на СПД «Астапов». Освоєно серійний випуск. Технічний результат - створено демонстраційну вітрину, шля хом виконання її прозорою, підвищено функціональність, зменшено витрати на виготовлення, досягнено досконалості естетичної та ергономічної, при використання малої площі опори, максимально використовується вн утрішній об'єм. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisplay unit
Назва патенту російськоюВитрина демонстрационная
МПК / Мітки
МПК: A47F 3/00
Мітки: демонстраційна, вітрина
Код посилання
<a href="https://ua.patents.su/2-25770-vitrina-demonstracijjna.html" target="_blank" rel="follow" title="База патентів України">Вітрина демонстраційна</a>
Вітрина холодильна
Номер патенту: 32732
Опубліковано: 15.02.2001
Автор: Стрігін Валерій Васильович
МПК: A47F 3/04
Мітки: вітрина, холодильна
Формула / Реферат:
Вітрина холодильна, яка включає теплоізоляційний корпус, порожнину для охолодження, світлопроникнені розсувні стулки, полицю для продуктів, яка відрізняється тим, що вона додатково обладнана вентилятором, розташованим під випарювачем, усмоктувальними насадками, одна з яких закріплена в верхній частині порожнини для охолодження, а друга - в камері, ламінатором, вбудованим поміж теплоізоляційною стінкою корпуса та внутрішньою його обшивкою,...
Шафа-вітрина та набір для шафи-вітрини
Номер патенту: 41006
Опубліковано: 15.08.2001
Автор: Ігнатенко Олег Валерійович
МПК: A47F 3/00
Мітки: набір, шафа-вітрина, шафи-вітрини
Формула / Реферат:
1. Шафа-вітрина, що містить верхню та нижню основи, задню та дві бічні стінки, двері і принаймні одну полицю, яка відрізняється тим, що нижня основа виконана монолітною у вигляді тумби, що розміщена на подіумі, при цьому у верхній площині тумби є паз, виконаний у вигляді каналу, в якому розміщено задню стінку шафи-вітрини, в площині подіума уздовж кожної бічної стінки тумби розташовано паз у вигляді каналу, в кожному з яких розміщено...
Холодильна вітрина
Номер патенту: 3613
Опубліковано: 15.12.2004
Автори: Усатий Олександр Павлович, Балинський Валерій Олександрович
МПК: F25D 27/00
Мітки: холодильна, вітрина
Формула / Реферат:
1. Холодильна вітрина, що містить верхню і нижню частини корпусу, випарник, розташований у верхній частині корпусу, холодильний агрегат і теплоізольований бокс, що розташовані в нижній частині корпусу, яка відрізняється тим, що з метою розширення функційних можливостей холодильної вітрини у її склад включено додатковий випарник, який розміщений у теплоізольованому боксі і підключений до холодильного агрегата, причому теплоізольований бокс...

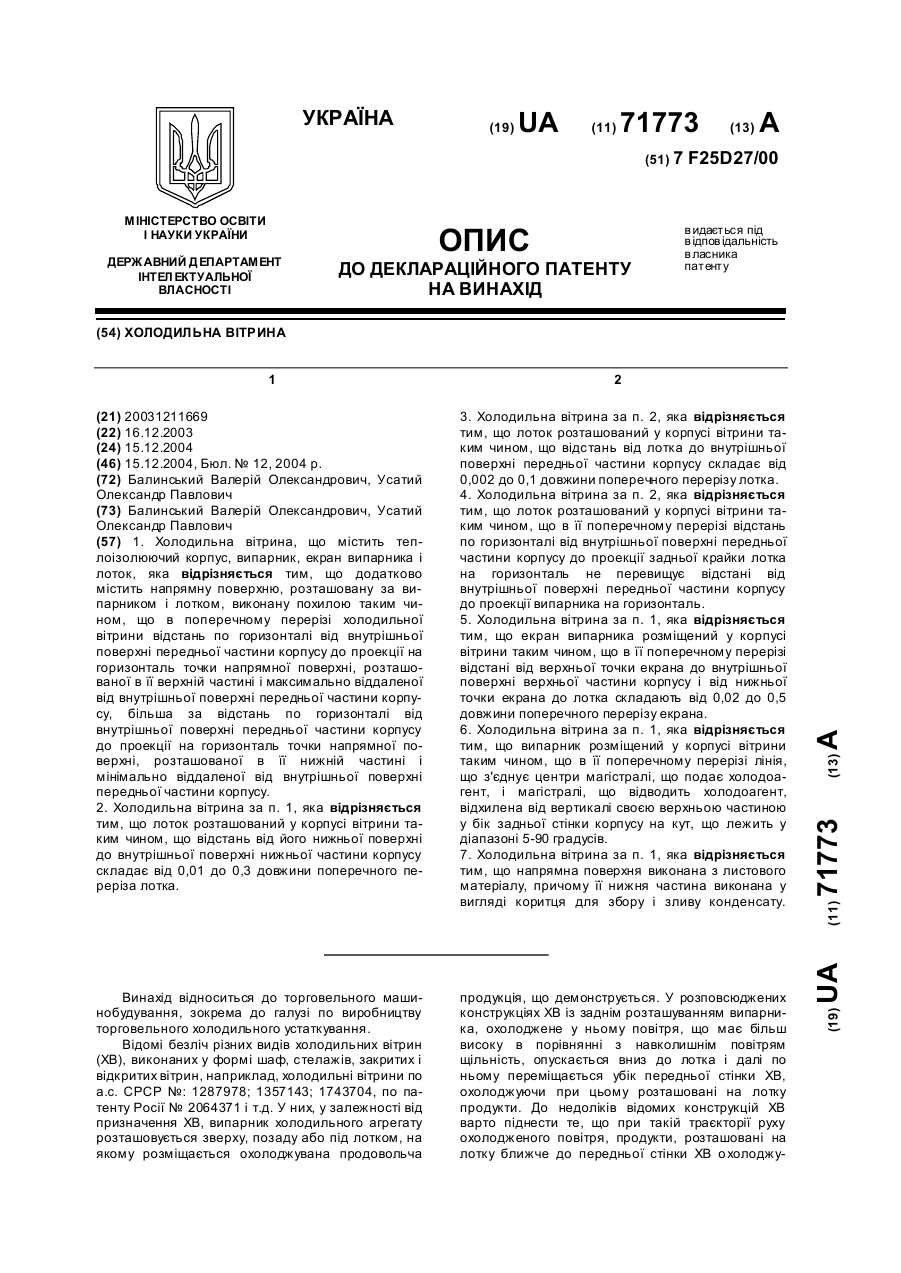

Холодильна вітрина
