Спосіб підвищення стійкості гірничих виробок у структурно послаблених зонах

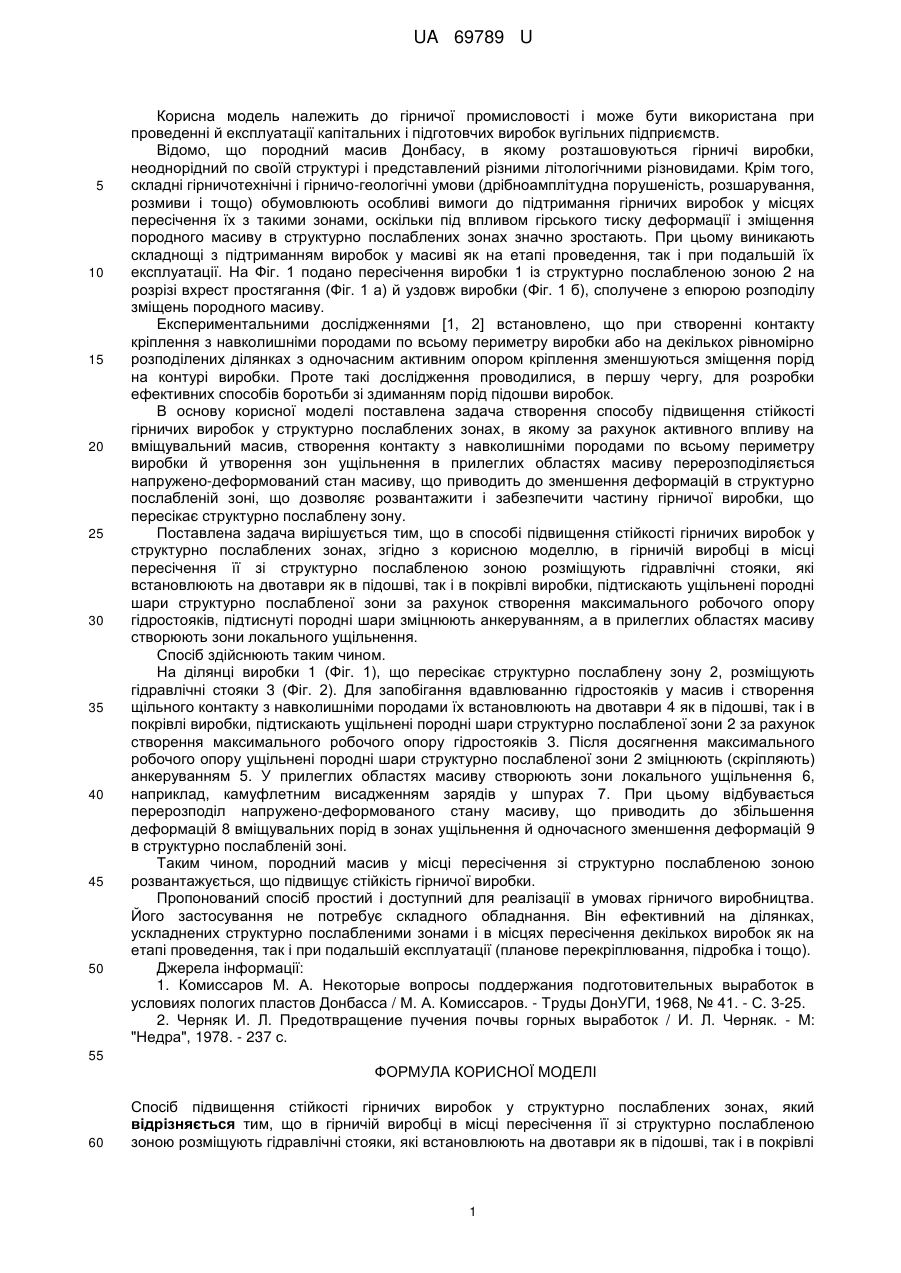

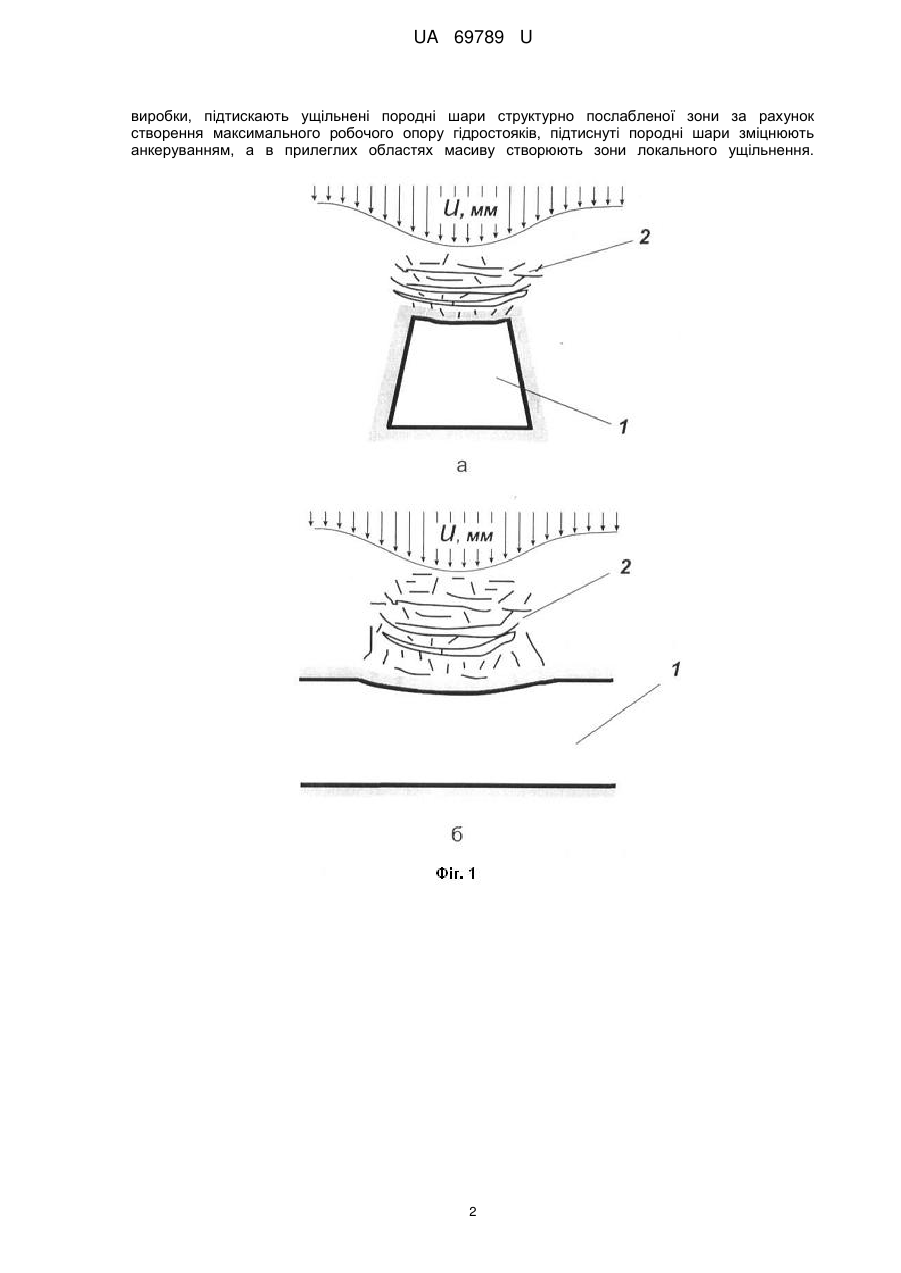

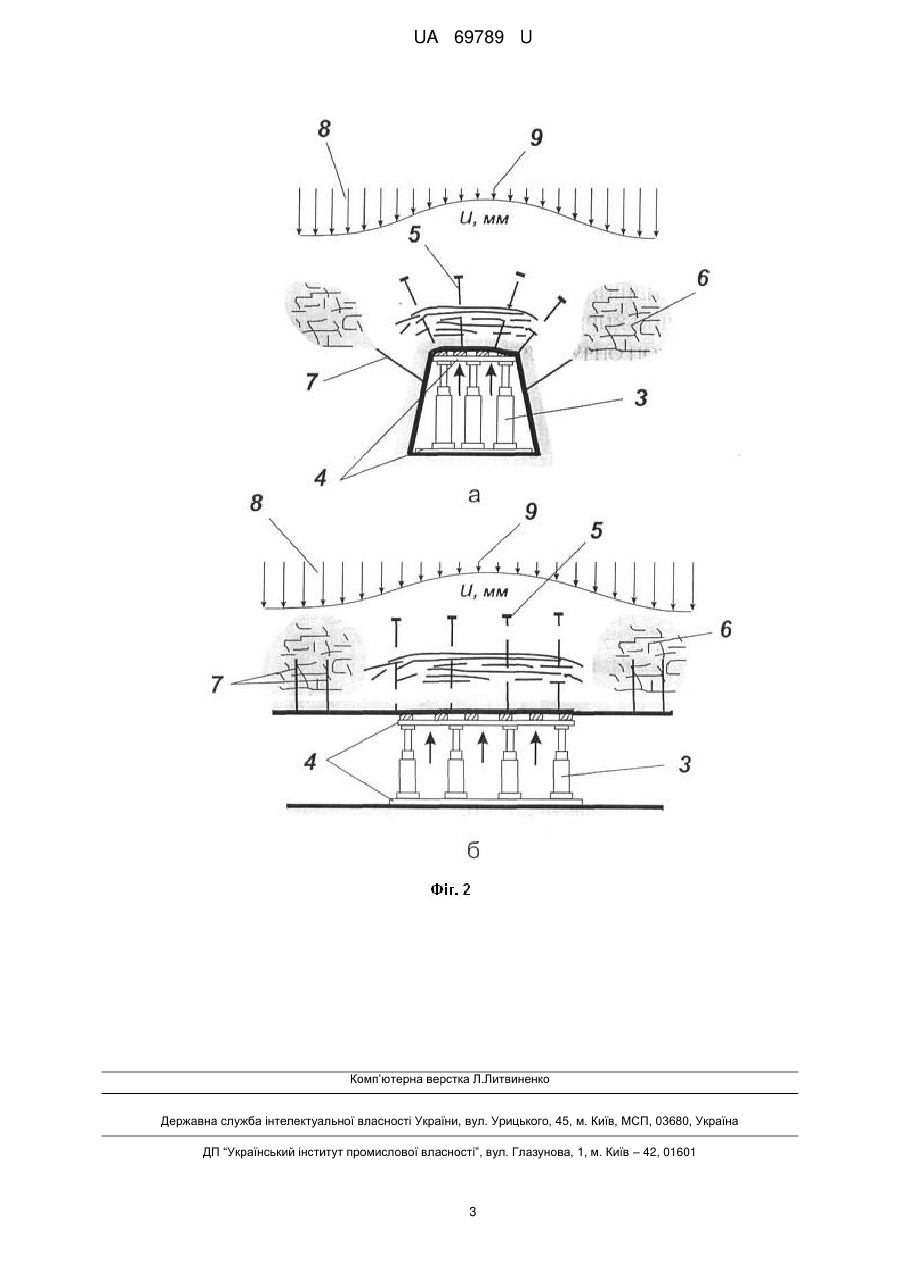

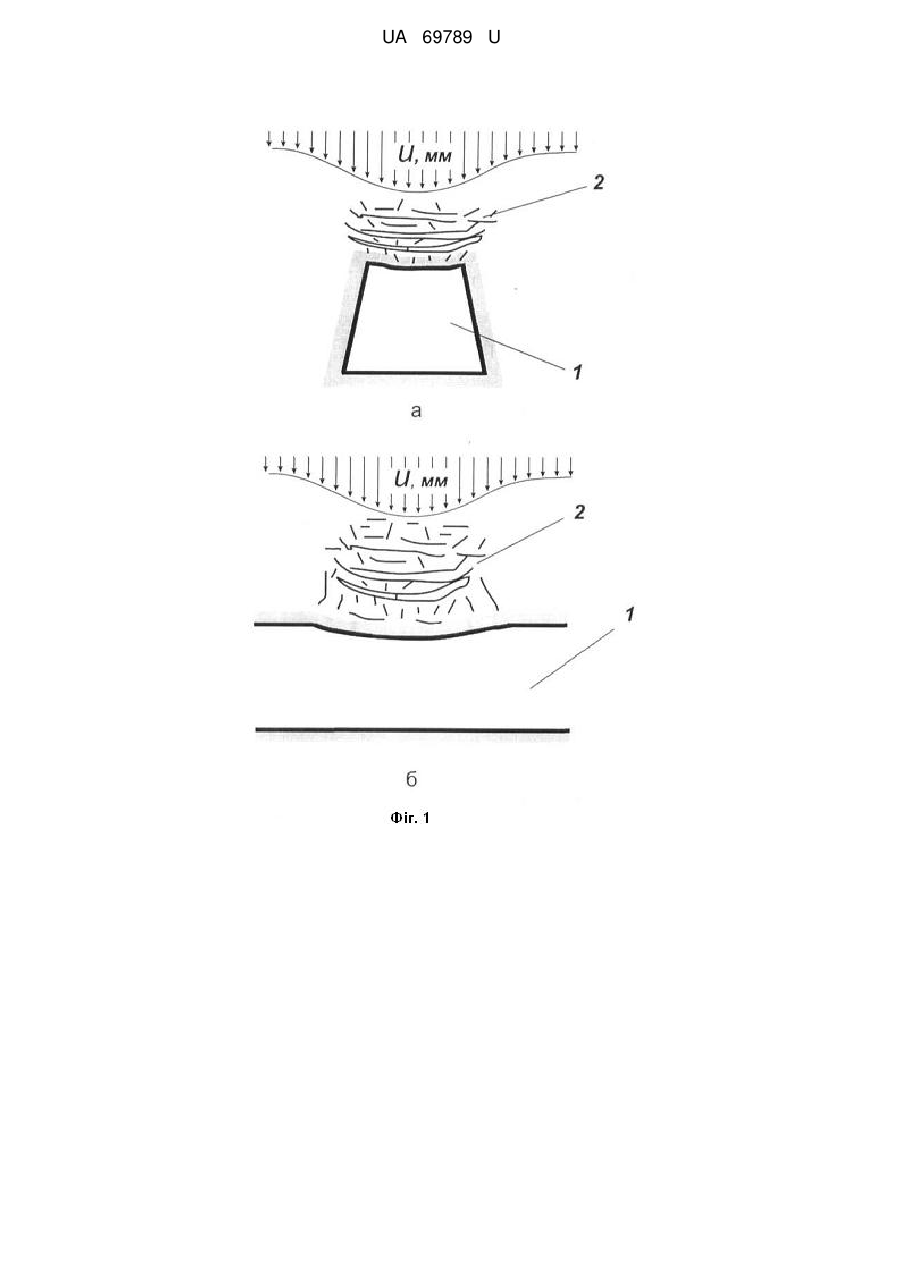

Реферат: Спосіб підвищення стійкості гірничих виробок у структурно послаблених зонах включає розміщення в гірничій виробці гідравлічних стояків, які встановлюють на двотаври як в підошві, так і в покрівлі виробки. Далі підтискають ущільнені породні шари структурно послабленої зони за рахунок створення максимального робочого опору гідростояків. Підтиснуті породні шари зміцнюють анкеруванням. В прилеглих областях масиву створюють зони локального ущільнення. UA 69789 U (12) UA 69789 U UA 69789 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і може бути використана при проведенні й експлуатації капітальних і підготовчих виробок вугільних підприємств. Відомо, що породний масив Донбасу, в якому розташовуються гірничі виробки, неоднорідний по своїй структурі і представлений різними літологічними різновидами. Крім того, складні гірничотехнічні і гірничо-геологічні умови (дрібноамплітудна порушеність, розшарування, розмиви і тощо) обумовлюють особливі вимоги до підтримання гірничих виробок у місцях пересічення їх з такими зонами, оскільки під впливом гірського тиску деформації і зміщення породного масиву в структурно послаблених зонах значно зростають. При цьому виникають складнощі з підтриманням виробок у масиві як на етапі проведення, так і при подальшій їх експлуатації. На Фіг. 1 подано пересічення виробки 1 із структурно послабленою зоною 2 на розрізі вхрест простягання (Фіг. 1 а) й уздовж виробки (Фіг. 1 б), сполучене з епюрою розподілу зміщень породного масиву. Експериментальними дослідженнями [1, 2] встановлено, що при створенні контакту кріплення з навколишніми породами по всьому периметру виробки або на декількох рівномірно розподілених ділянках з одночасним активним опором кріплення зменшуються зміщення порід на контурі виробки. Проте такі дослідження проводилися, в першу чергу, для розробки ефективних способів боротьби зі здиманням порід підошви виробок. В основу корисної моделі поставлена задача створення способу підвищення стійкості гірничих виробок у структурно послаблених зонах, в якому за рахунок активного впливу на вміщувальний масив, створення контакту з навколишніми породами по всьому периметру виробки й утворення зон ущільнення в прилеглих областях масиву перерозподіляється напружено-деформований стан масиву, що приводить до зменшення деформацій в структурно послабленій зоні, що дозволяє розвантажити і забезпечити частину гірничої виробки, що пересікає структурно послаблену зону. Поставлена задача вирішується тим, що в способі підвищення стійкості гірничих виробок у структурно послаблених зонах, згідно з корисною моделлю, в гірничій виробці в місці пересічення її зі структурно послабленою зоною розміщують гідравлічні стояки, які встановлюють на двотаври як в підошві, так і в покрівлі виробки, підтискають ущільнені породні шари структурно послабленої зони за рахунок створення максимального робочого опору гідростояків, підтиснуті породні шари зміцнюють анкеруванням, а в прилеглих областях масиву створюють зони локального ущільнення. Спосіб здійснюють таким чином. На ділянці виробки 1 (Фіг. 1), що пересікає структурно послаблену зону 2, розміщують гідравлічні стояки 3 (Фіг. 2). Для запобігання вдавлюванню гідростояків у масив і створення щільного контакту з навколишніми породами їх встановлюють на двотаври 4 як в підошві, так і в покрівлі виробки, підтискають ущільнені породні шари структурно послабленої зони 2 за рахунок створення максимального робочого опору гідростояків 3. Після досягнення максимального робочого опору ущільнені породні шари структурно послабленої зони 2 зміцнюють (скріпляють) анкеруванням 5. У прилеглих областях масиву створюють зони локального ущільнення 6, наприклад, камуфлетним висадженням зарядів у шпурах 7. При цьому відбувається перерозподіл напружено-деформованого стану масиву, що приводить до збільшення деформацій 8 вміщувальних порід в зонах ущільнення й одночасного зменшення деформацій 9 в структурно послабленій зоні. Таким чином, породний масив у місці пересічення зі структурно послабленою зоною розвантажується, що підвищує стійкість гірничої виробки. Пропонований спосіб простий і доступний для реалізації в умовах гірничого виробництва. Його застосування не потребує складного обладнання. Він ефективний на ділянках, ускладнених структурно послабленими зонами і в місцях пересічення декількох виробок як на етапі проведення, так і при подальшій експлуатації (планове перекріплювання, підробка і тощо). Джерела інформації: 1. Комиссаров М. А. Некоторые вопросы поддержания подготовительных выработок в условиях пологих пластов Донбасса / М. А. Комиссаров. - Труды ДонУГИ, 1968, № 41. - С. 3-25. 2. Черняк И. Л. Предотвращение пучения почвы горных выработок / И. Л. Черняк. - М: "Недра", 1978. - 237 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб підвищення стійкості гірничих виробок у структурно послаблених зонах, який відрізняється тим, що в гірничій виробці в місці пересічення її зі структурно послабленою зоною розміщують гідравлічні стояки, які встановлюють на двотаври як в підошві, так і в покрівлі 1 UA 69789 U виробки, підтискають ущільнені породні шари структурно послабленої зони за рахунок створення максимального робочого опору гідростояків, підтиснуті породні шари зміцнюють анкеруванням, а в прилеглих областях масиву створюють зони локального ущільнення. 2 UA 69789 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
