Фільтр для очищення води “зелена лінія”

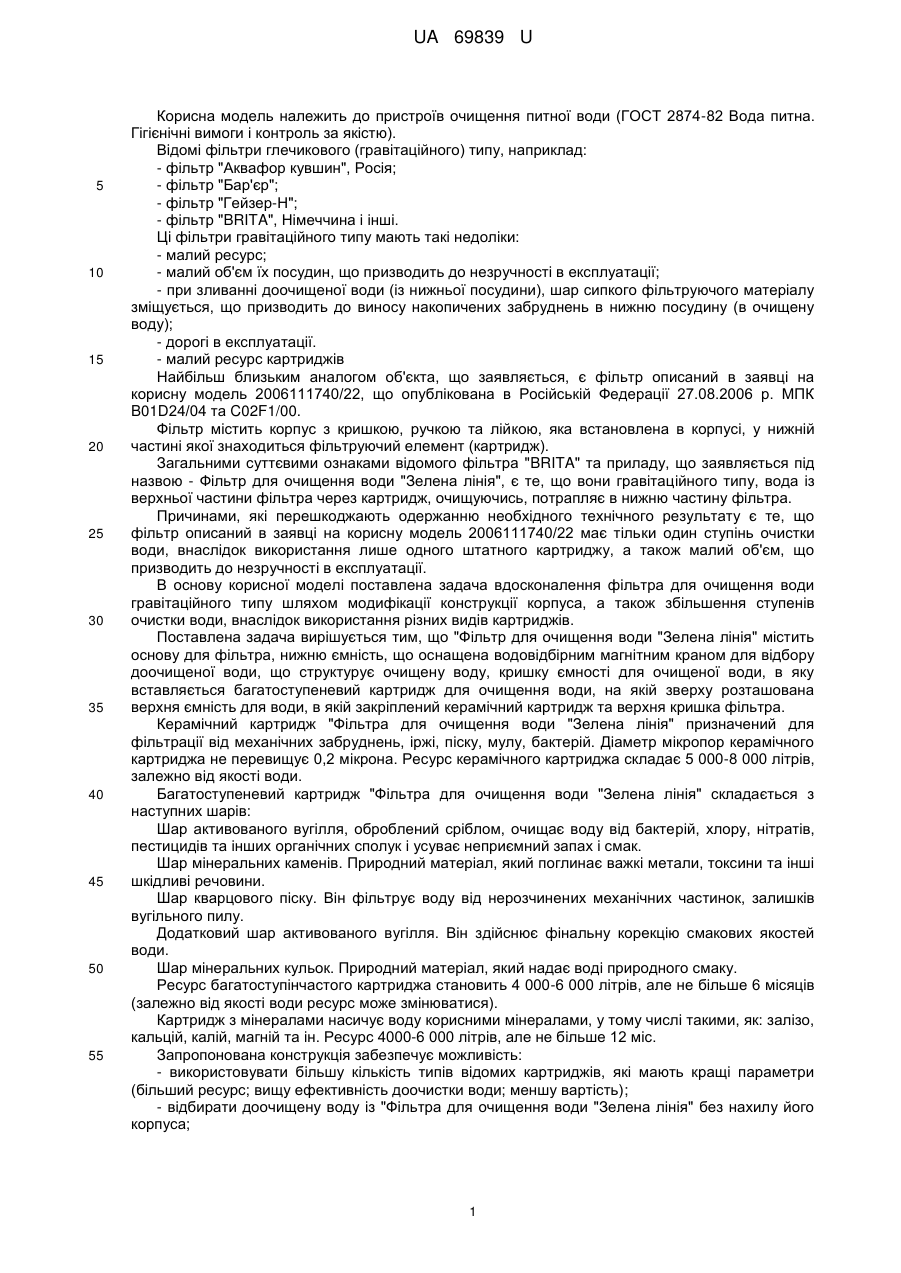

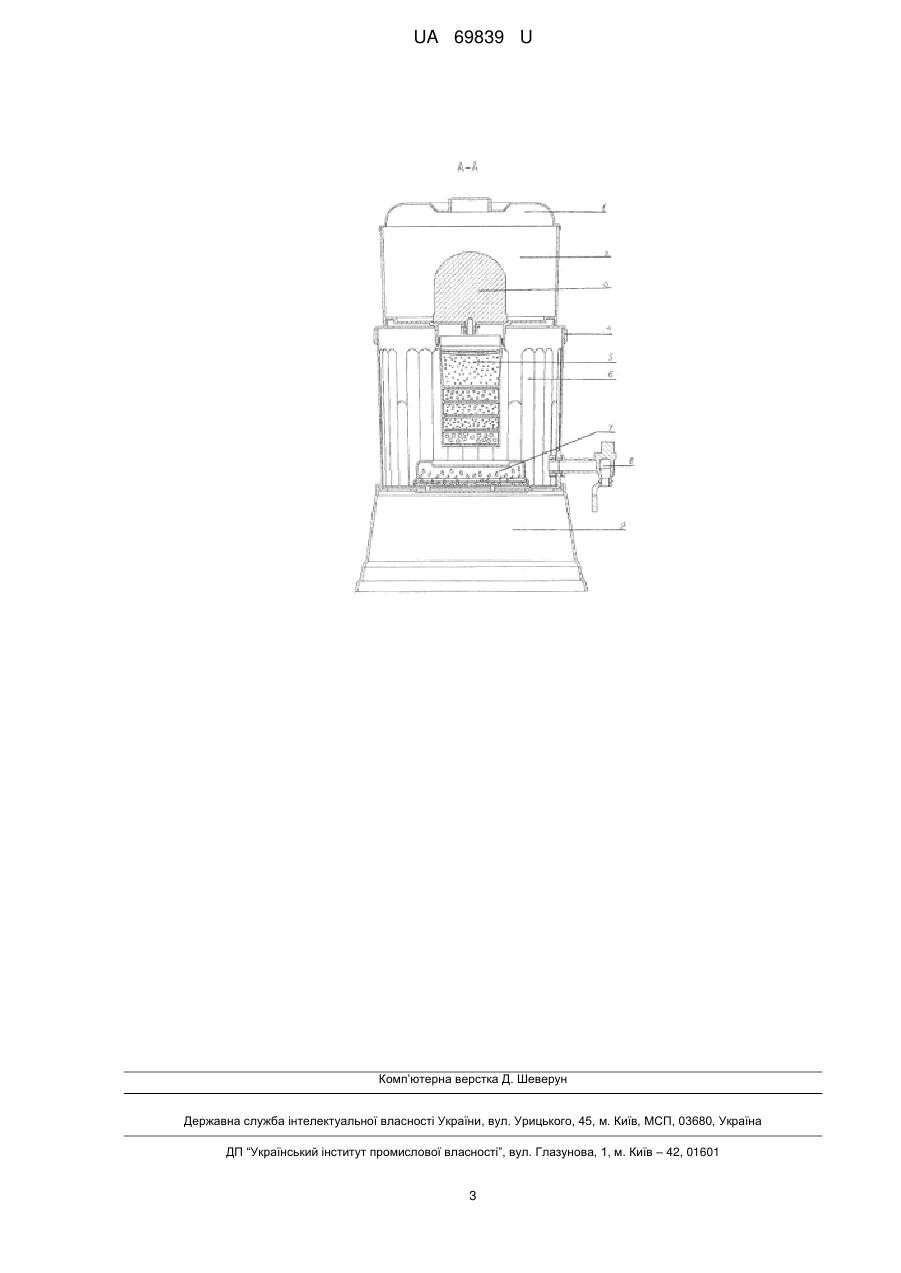

Реферат: Фільтр для очищення води гравітаційного типу містить основу для фільтра, нижню ємність для очищеної води з кришкою, картридж для очищення води, верхню ємність для води, верхню кришку фільтра. Керамічний картридж розташований в верхній ємності для води. Нижня ємність для очищеної води в своїй нижній частині оснащена водовідбірним магнітним краном. UA 69839 U (54) ФІЛЬТР ДЛЯ ОЧИЩЕННЯ ВОДИ "ЗЕЛЕНА ЛІНІЯ" UA 69839 U UA 69839 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв очищення питної води (ГОСТ 2874-82 Вода питна. Гігієнічні вимоги і контроль за якістю). Відомі фільтри глечикового (гравітаційного) типу, наприклад: - фільтр "Аквафор кувшин", Росія; - фільтр "Бар'єр"; - фільтр "Гейзер-Н"; - фільтр "BRITA", Німеччина і інші. Ці фільтри гравітаційного типу мають такі недоліки: - малий ресурс; - малий об'єм їх посудин, що призводить до незручності в експлуатації; - при зливанні доочищеної води (із нижньої посудини), шар сипкого фільтруючого матеріалу зміщується, що призводить до виносу накопичених забруднень в нижню посудину (в очищену воду); - дорогі в експлуатації. - малий ресурс картриджів Найбільш близьким аналогом об'єкта, що заявляється, є фільтр описаний в заявці на корисну модель 2006111740/22, що опублікована в Російській Федерації 27.08.2006 р. МПК B01D24/04 та C02F1/00. Фільтр містить корпус з кришкою, ручкою та лійкою, яка встановлена в корпусі, у нижній частині якої знаходиться фільтруючий елемент (картридж). Загальними суттєвими ознаками відомого фільтра "BRITA" та приладу, що заявляється під назвою - Фільтр для очищення води "Зелена лінія", є те, що вони гравітаційного типу, вода із верхньої частини фільтра через картридж, очищуючись, потрапляє в нижню частину фільтра. Причинами, які перешкоджають одержанню необхідного технічного результату є те, що фільтр описаний в заявці на корисну модель 2006111740/22 має тільки один ступінь очистки води, внаслідок використання лише одного штатного картриджу, а також малий об'єм, що призводить до незручності в експлуатації. В основу корисної моделі поставлена задача вдосконалення фільтра для очищення води гравітаційного типу шляхом модифікації конструкції корпуса, а також збільшення ступенів очистки води, внаслідок використання різних видів картриджів. Поставлена задача вирішується тим, що "Фільтр для очищення води "Зелена лінія" містить основу для фільтра, нижню ємність, що оснащена водовідбірним магнітним краном для відбору доочищеної води, що структурує очищену воду, кришку ємності для очищеної води, в яку вставляється багатоступеневий картридж для очищення води, на якій зверху розташована верхня ємність для води, в якій закріплений керамічний картридж та верхня кришка фільтра. Керамічний картридж "Фільтра для очищення води "Зелена лінія" призначений для фільтрації від механічних забруднень, іржі, піску, мулу, бактерій. Діаметр мікропор керамічного картриджа не перевищує 0,2 мікрона. Ресурс керамічного картриджа складає 5 000-8 000 літрів, залежно від якості води. Багатоступеневий картридж "Фільтра для очищення води "Зелена лінія" складається з наступних шарів: Шар активованого вугілля, оброблений сріблом, очищає воду від бактерій, хлору, нітратів, пестицидів та інших органічних сполук і усуває неприємний запах і смак. Шар мінеральних каменів. Природний матеріал, який поглинає важкі метали, токсини та інші шкідливі речовини. Шар кварцового піску. Він фільтрує воду від нерозчинених механічних частинок, залишків вугільного пилу. Додатковий шар активованого вугілля. Він здійснює фінальну корекцію смакових якостей води. Шар мінеральних кульок. Природний матеріал, який надає воді природного смаку. Ресурс багатоступінчастого картриджа становить 4 000-6 000 літрів, але не більше 6 місяців (залежно від якості води ресурс може змінюватися). Картридж з мінералами насичує воду корисними мінералами, у тому числі такими, як: залізо, кальцій, калій, магній та ін. Ресурс 4000-6 000 літрів, але не більше 12 міс. Запропонована конструкція забезпечує можливість: - використовувати більшу кількість типів відомих картриджів, які мають кращі параметри (більший ресурс; вищу ефективність доочистки води; меншу вартість); - відбирати доочищену воду із "Фільтра для очищення води "Зелена лінія" без нахилу його корпуса; 1 UA 69839 U 5 10 15 20 25 30 35 40 - значно збільшити запас доочищеної води, застосування запропонованих рішень дає можливість: - збільшити к.к.д. за рахунок використання більш ефективних і продуктивних картриджів в корпусі; зменшити собівартість одиниці очищеної води за рахунок використання картриджів із більшим строком експлуатації. Суть запропонованої корисної моделі пояснюється кресленням. На кресл. зображена схема конструкції "Фільтра для очищення води "Зелена лінія" (розріз у вертикальній площині), на якій позначено: 1 - верхня кришка фільтра; 2 - верхня ємність для води; 3 - керамічний картридж; 4 - кришка ємності для очищеної води; 5 - багатоступеневий картридж для очищення води; 6 - нижня ємність для очищеної води; 7 - картридж з мінералами; 8 - водовідбірний магнітний кран; 9 - основа для фільтра. Схема розкриває загальну компоновку основних елементів "Фільтра для очищення води "Зелена лінія". Установка працює таким чином. Перед введенням "Фільтра для очищення води "Зелена лінія" в експлуатацію, її збирають і комплектують картриджами; миють і дезінфікують, як рекомендовано Паспортом і інструкцією по експлуатації. Потім розміщують на відведеному місці, заливають воду у верхню ємність для води, яка під силою гравітації через керамічний картридж, багатоступеневий картридж очищується та потрапляє до нижньої ємності для очищеної води, де збагачується необхідними мінералами, а при проходженні води через магнітний кран структурується. Далі процес роботи і експлуатації "Фільтра для очищення води "Зелена лінія" зводиться до доливання початкової і відбору доочищеної води; заміни картриджів і миття корпуса і деталей установки, як це рекомендовано Паспортом і інструкцією із застосування фільтра. Автором було виготовлено дослідні екземпляри фільтра. Проведені дослідження очищеної "Фільтром для очищення води "Зелена лінія" води в Державній санітарно-епідеміологічній службі Міністерства охорони здоров'я України підтвердили, що вода відповідає встановленим медичним критеріям безпеки (Висновок державної санітарно-епідеміологічної експертизи від 13.10.2011 року № 05.03.02-03/100287). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Фільтр для очищення води, гравітаційного типу, що містить основу для фільтра, нижню ємність для очищеної води, кришку ємності для очищеної води, в яку вставляється картридж для очищення води, на якій зверху розташована верхня ємність для води, верхню кришку фільтра, який відрізняється тим, що він містить керамічний картридж, розташований в верхній ємності для води, що є першим етапом у фільтруванні води, а нижня ємність для очищеної води в своїй нижній частині оснащена водовідбірним магнітним краном для відбору доочищеної води. 2. Фільтр по п. 1, який відрізняється тим, що картридж для очищення води є багатоступеневим. 3. Фільтр за п. 1, який відрізняється тим, що нижня ємність для очищеної води містить картридж із мінералами. 2 UA 69839 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
