Кабель керування зниженої пожежонебезпеки

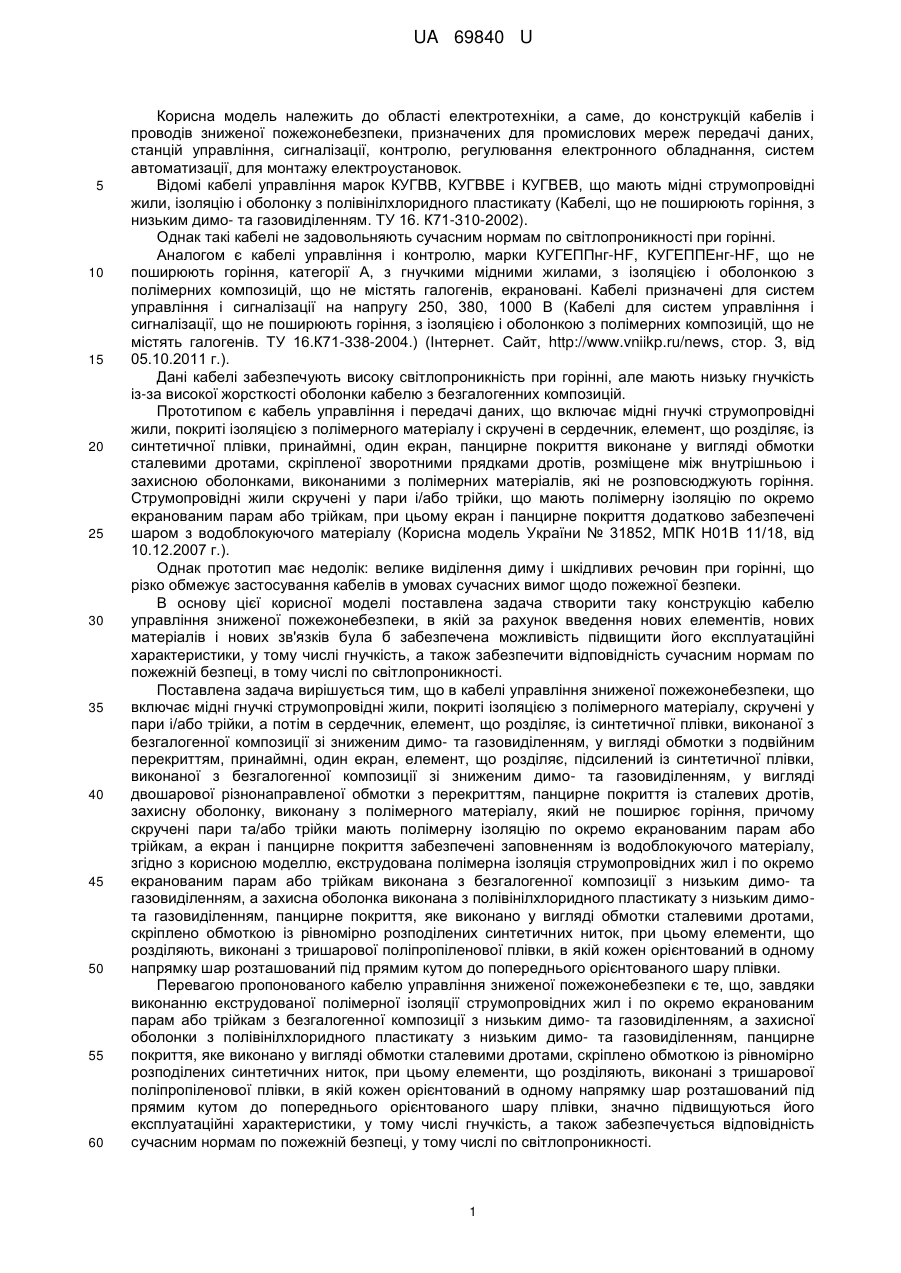

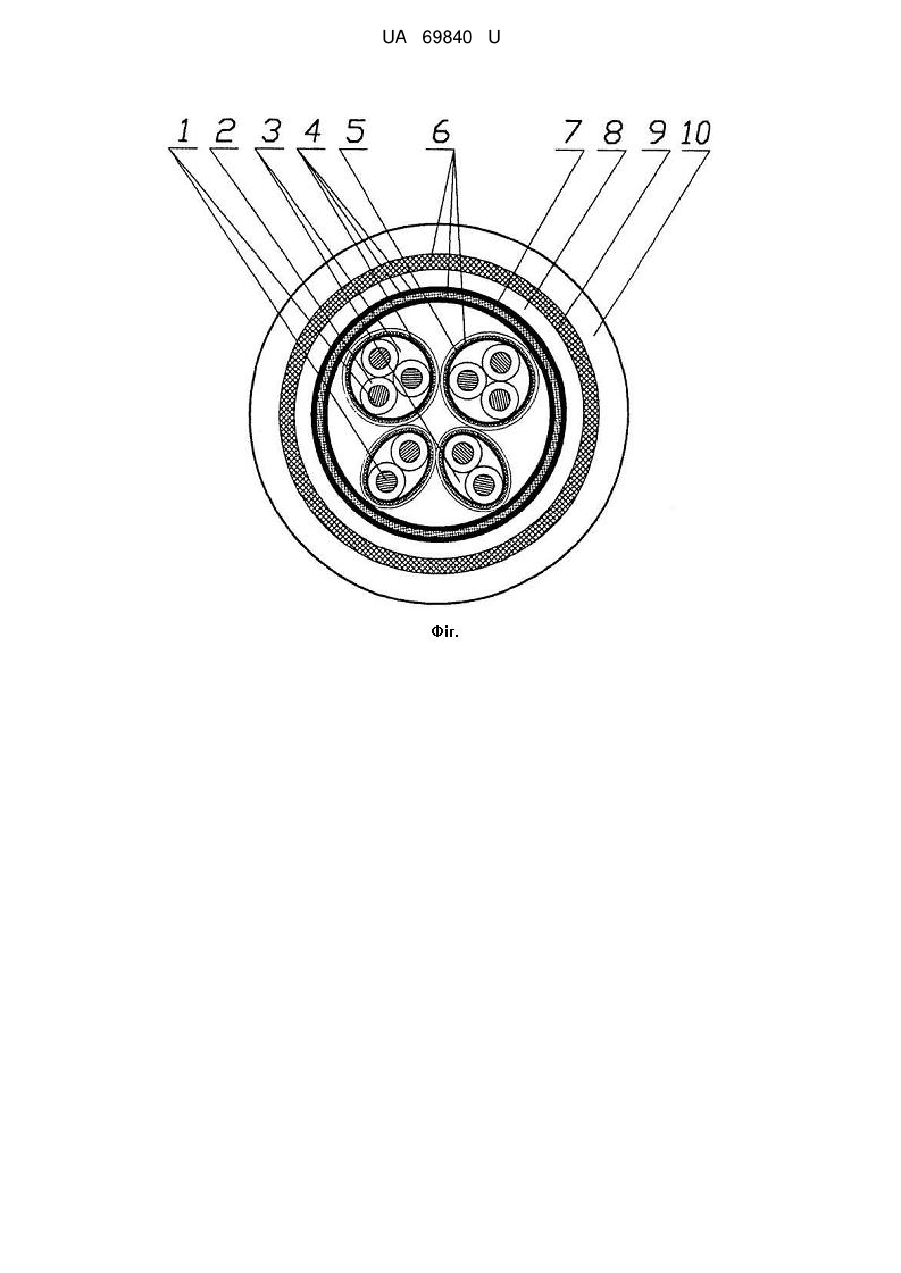

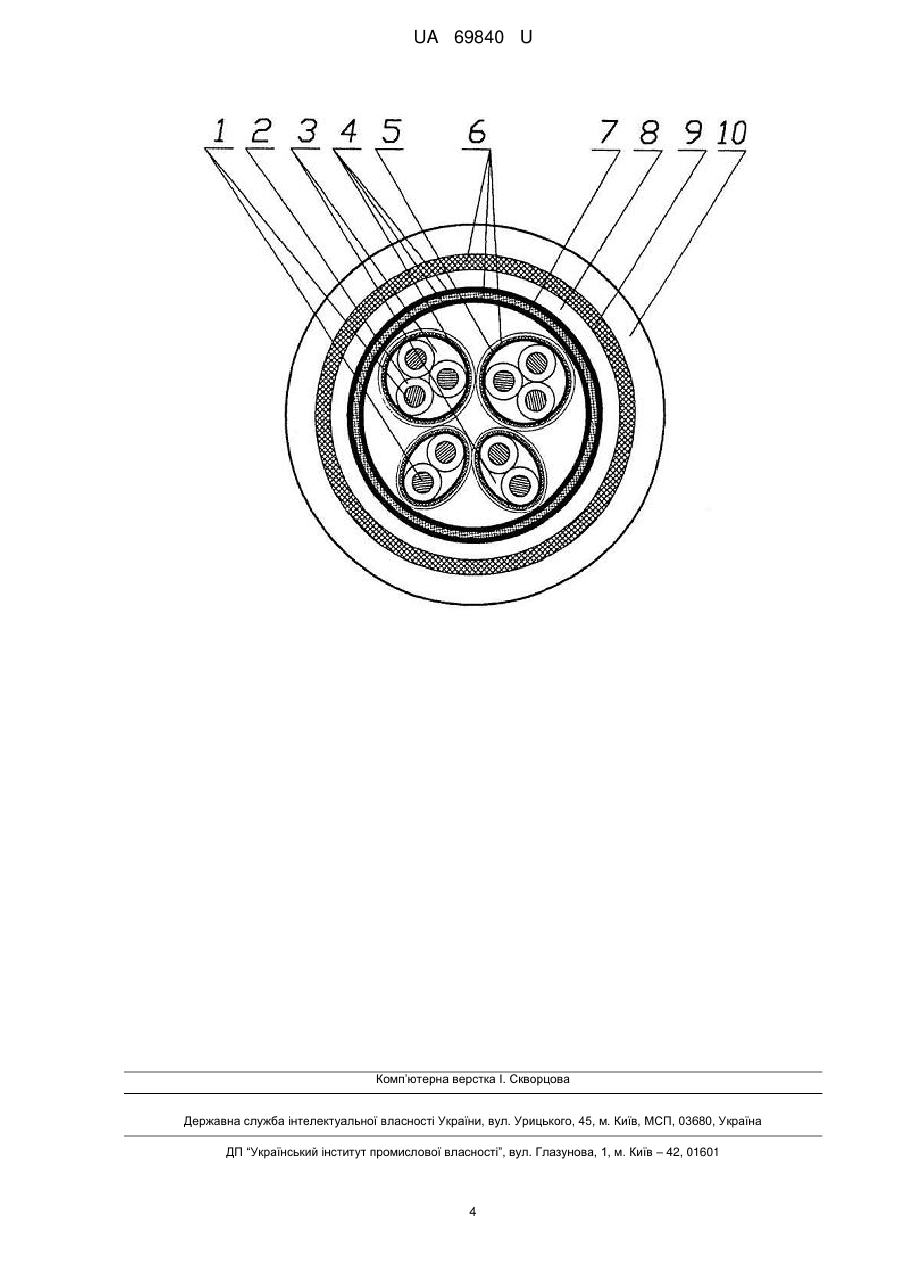

Реферат: UA 69840 U UA 69840 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме, до конструкцій кабелів і проводів зниженої пожежонебезпеки, призначених для промислових мереж передачі даних, станцій управління, сигналізації, контролю, регулювання електронного обладнання, систем автоматизації, для монтажу електроустановок. Відомі кабелі управління марок КУГВВ, КУГВВЕ і КУГВЕВ, що мають мідні струмопровідні жили, ізоляцію і оболонку з полівінілхлоридного пластикату (Кабелі, що не поширюють горіння, з низьким димо- та газовиділенням. ТУ 16. К71-310-2002). Однак такі кабелі не задовольняють сучасним нормам по світлопроникності при горінні. Аналогом є кабелі управління і контролю, марки КУГЕППнг-HF, КУГЕППЕнг-HF, що не поширюють горіння, категорії А, з гнучкими мідними жилами, з ізоляцією і оболонкою з полімерних композицій, що не містять галогенів, екрановані. Кабелі призначені для систем управління і сигналізації на напругу 250, 380, 1000 В (Кабелі для систем управління і сигналізації, що не поширюють горіння, з ізоляцією і оболонкою з полімерних композицій, що не містять галогенів. ТУ 16.К71-338-2004.) (Інтернет. Сайт, http://www.vniikp.ru/news, стор. 3, від 05.10.2011 г.). Дані кабелі забезпечують високу світлопроникність при горінні, але мають низьку гнучкість із-за високої жорсткості оболонки кабелю з безгалогенних композицій. Прототипом є кабель управління і передачі даних, що включає мідні гнучкі струмопровідні жили, покриті ізоляцією з полімерного матеріалу і скручені в сердечник, елемент, що розділяє, із синтетичної плівки, принаймні, один екран, панцирне покриття виконане у вигляді обмотки сталевими дротами, скріпленої зворотними прядками дротів, розміщене між внутрішньою і захисною оболонками, виконаними з полімерних матеріалів, які не розповсюджують горіння. Струмопровідні жили скручені у пари і/або трійки, що мають полімерну ізоляцію по окремо екранованим парам або трійкам, при цьому екран і панцирне покриття додатково забезпечені шаром з водоблокуючого матеріалу (Корисна модель України № 31852, МПК Н01В 11/18, від 10.12.2007 г.). Однак прототип має недолік: велике виділення диму і шкідливих речовин при горінні, що різко обмежує застосування кабелів в умовах сучасних вимог щодо пожежної безпеки. В основу цієї корисної моделі поставлена задача створити таку конструкцію кабелю управління зниженої пожежонебезпеки, в якій за рахунок введення нових елементів, нових матеріалів і нових зв'язків була б забезпечена можливість підвищити його експлуатаційні характеристики, у тому числі гнучкість, а також забезпечити відповідність сучасним нормам по пожежній безпеці, в тому числі по світлопроникності. Поставлена задача вирішується тим, що в кабелі управління зниженої пожежонебезпеки, що включає мідні гнучкі струмопровідні жили, покриті ізоляцією з полімерного матеріалу, скручені у пари і/або трійки, а потім в сердечник, елемент, що розділяє, із синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні, один екран, елемент, що розділяє, підсилений із синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття із сталевих дротів, захисну оболонку, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари та/або трійки мають полімерну ізоляцію по окремо екранованим парам або трійкам, а екран і панцирне покриття забезпечені заповненням із водоблокуючого матеріалу, згідно з корисною моделлю, екструдована полімерна ізоляція струмопровідних жил і по окремо екранованим парам або трійкам виконана з безгалогенної композиції з низьким димо- та газовиділенням, а захисна оболонка виконана з полівінілхлоридного пластикату з низьким димота газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. Перевагою пропонованого кабелю управління зниженої пожежонебезпеки є те, що, завдяки виконанню екструдованої полімерної ізоляції струмопровідних жил і по окремо екранованим парам або трійкам з безгалогенної композиції з низьким димо- та газовиділенням, а захисної оболонки з полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки, значно підвищуються його експлуатаційні характеристики, у тому числі гнучкість, а також забезпечується відповідність сучасним нормам по пожежній безпеці, у тому числі по світлопроникності. 1 UA 69840 U 5 10 15 20 25 30 35 40 45 50 55 Елементи, що розділяють, з безгалогенної композиції зі зниженим димо- та газовиділенням виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки, що значно збільшує її механічну міцність. Заповнення екрану і панцирного покриття водоблокуючим матеріалом підвищує термін служби екрану і панцирного покриття практично в 2 рази за рахунок виключення окислення металу провідника при попаданні конденсаційної та іншої вологи (наприклад, при поздовжньому протіканні води), при цьому не знижується гнучкість кабелю і збільшується його вібраційна стійкість. Крім того, завдяки тому, що струмопровідні жили скручені у пари і/або трійки, які мають полімерну ізоляцію по окремо екранованим парам або трійкам, забезпечують можливість роботи кабелю в сучасних цифрових системах управління. Екран виконаний у вигляді обплетення із мідних дротів, накладеного на елемент, що розділяє, виконаний у вигляді обмотки з тришарової поліпропіленової плівки не нижче, ніж з подвійним перекриттям, що виключає пошкодження ізоляції дротами екрану і значно підвищує надійність і термін служби кабелю . Обмотка панцирного покриття із синтетичних ниток може бути виконана із трьох поліефірних ниток. Кабель може мати по сердечнику та/або по окремо скрученому модулю загальний екран, що підвищує перешкодозахищеність кабелю. Полімерна ізоляція по окремо екранованим парам або трійкам може бути виконана у вигляді обмотки з тришарової поліпропіленової плівки та/або у вигляді екструдованого покриття з безгалогенної композиції з низьким димо- та газовиділенням. Водоблокуючий матеріал може бути виконаний на основі кремнійорганічної пасти. Запропонована корисна модель схематично зображена в поперечному перерізі на кресленні, де: 1 - гнучка струмопровідна жила; 2 - полімерна ізоляція, 3 - скручена пара та/або трійка, 4 - елемент, що розділяє, 5 - екран по скрученій парі у вигляді обплетення з заповненням із водоблокуючого матеріалу, 6 - полімерна ізоляція у вигляді екструдованого покриття або обмотки, 7 - загальний екран у вигляді обплетення з заповненням із водоблокуючого матеріалу, 8 - елемент, що розділяє, підсилений, 9 - панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, з заповненням із водоблокуючого матеріалу, та скріплене обмоткою із рівномірно розподілених синтетичних ниток, 10 - захисна оболонка. Кабель управління зниженої пожежонебезпеки містить мідні гнучкі струмопровідні жили 1, покриті ізоляцією 2 з полімерного матеріалу, скручені в пари та/або трійки 3, а потім в сердечник, елемент 4, що розділяє, з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні, один екран 5, елемент 8, що розділяє, підсилений з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття 9 із сталевих дротів, захисну оболонку 10, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари та/або трійки 3 мають полімерну ізоляцію 6 по окремо екранованим парам 3 або трійкам, а екран 5, 7 і панцирне покриття 9 забезпечені заповненням з водоблокуючого матеріалу. У кабелі екструдована полімерна ізоляція 2 струмопровідних жил 1 і ізоляція 6 по окремо екранованим парам або трійкам 3 виконані з безгалогенної композиції з низьким димо- та газовиділенням, а захисна оболонка 10 виконана з полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття 9, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи 4 та 8, що розділяють, виконані з трьохшарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. Приклад. Наведений на кресленні кабель управління зниженої пожежонебезпеки «нг(A)-LS» 2 містить 10 струмопровідних жил 1 кожна перетином 0,75 мм 5 класу гнучкості за класифікацією ГОСТ 22483 з екструдованою ізоляцією 2 з безгалогенної композиції з низьким димо- та газовиділенням. Ізольовані жили 1 скручені в пари (трійки) 3, кожна з яких послідовно покрита елементом 4, що розділяє, який виконаний у вигляді обмотки з подвійним перекриттям, і має екран 5 по скрученій парі (трійці) 3 у вигляді обплетення з мідних дротів із заповненням з водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти, і покритий ізоляцією 6 з екструдованої безгалогенної композиції з низьким димо- та газовиділенням. Дві пари 3 та дві трійки 3 скручені в сердечник, покритий елементом 4, що розділяє, виконаним у вигляді обмотки з подвійним перекриттям, і загальним екраном 7 у вигляді обплетення з мідних дротів, 2 UA 69840 U 5 10 забезпеченого заповненням з водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти. Далі послідовно накладені елемент 8, що розділяє, підсилений у вигляді двошарової різнонаправленої обмотки з перекриттям 5-10 %, панцирне покриття 9, яке виконано у вигляді обмотки сталевими дротами, з заповненням із водоблокуючого матеріалу, виконаного на основі кремнійорганічної пасти, скріплено обмоткою із рівномірно розподілених синтетичних ниток, а саме трьома поліефірними нитками, накладеними у протилежну сторону, чим обмотка сталевими дротами, і захисна оболонка 10. Елементи 4 і 8, що розділяють, виконані з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді трьохшарової поліпропіленової плівки, що має досить високі діелектричні і механічні властивості, тому що кожен орієнтований в одному напрямку шар плівки розташований під прямим кутом до попереднього орієнтованого шару плівки. Захисна оболонка 10 виконана з полівінілхлоридного пластикату з низьким димо- та газовиділенням, що не поширює горіння. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Кабель управління зниженої пожежонебезпеки, що включає мідні гнучкі струмопровідні жили, покриті ізоляцією з полімерного матеріалу, скручені у пари і/або трійки, а потім в сердечник, елемент, що розділяє, з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді обмотки з подвійним перекриттям, принаймні, один екран, елемент, що розділяє, підсилений з синтетичної плівки, виконаної з безгалогенної композиції зі зниженим димо- та газовиділенням, у вигляді двошарової різнонаправленої обмотки з перекриттям, панцирне покриття із сталевих дротів, захисну оболонку, виконану з полімерного матеріалу, який не поширює горіння, причому скручені пари та/або трійки мають полімерну ізоляцію по окремо екранованим парам або трійкам, а екран і панцирне покриття забезпечені заповненням з водоблокуючого матеріалу, який відрізняється тим, що екструдована полімерна ізоляція струмопровідних жил по окремо екранованим парам та/або трійкам виконана з безгалогенної композиції з низьким димо- та газовиділенням, а захисна оболонка виконана з полівінілхлоридного пластикату з низьким димо- та газовиділенням, панцирне покриття, яке виконано у вигляді обмотки сталевими дротами, скріплено обмоткою із рівномірно розподілених синтетичних ниток, при цьому елементи, що розділяють, виконані з тришарової поліпропіленової плівки, в якій кожен орієнтований в одному напрямку шар розташований під прямим кутом до попереднього орієнтованого шару плівки. 2. Кабель за п. 1, який відрізняється тим, що обмотка панцирного покриття із синтетичних ниток виконана із трьох поліефірних ниток. 3. Кабель за п. 1, який відрізняється тим, що має по сердечнику та/або по окремо скрученому модулю загальний екран. 4. Кабель за п. 1, який відрізняється тим, що полімерна ізоляція по окремо екранованим парам або трійкам виконана у вигляді обмотки з тришарової поліпропіленової плівки та/або у вигляді екструдованого покриття з безгалогенної композиції з низьким димо- та газовиділенням. 5. Кабель за п.1, який відрізняється тим, що водоблокуючий матеріал виконаний на основі кремнійорганічної пасти. 3 UA 69840 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
