Плуг з гнучкою бороною та з голчастими дисками

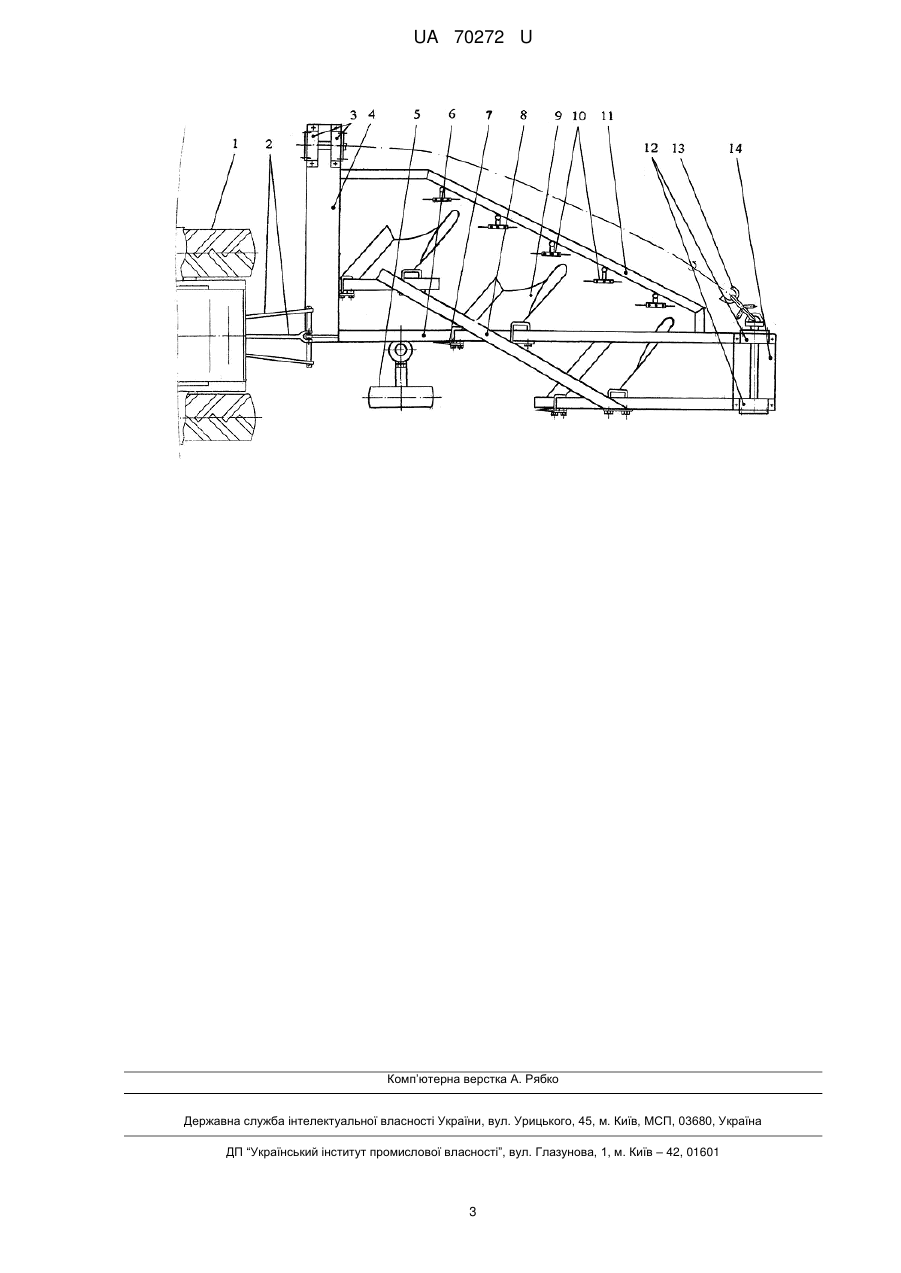

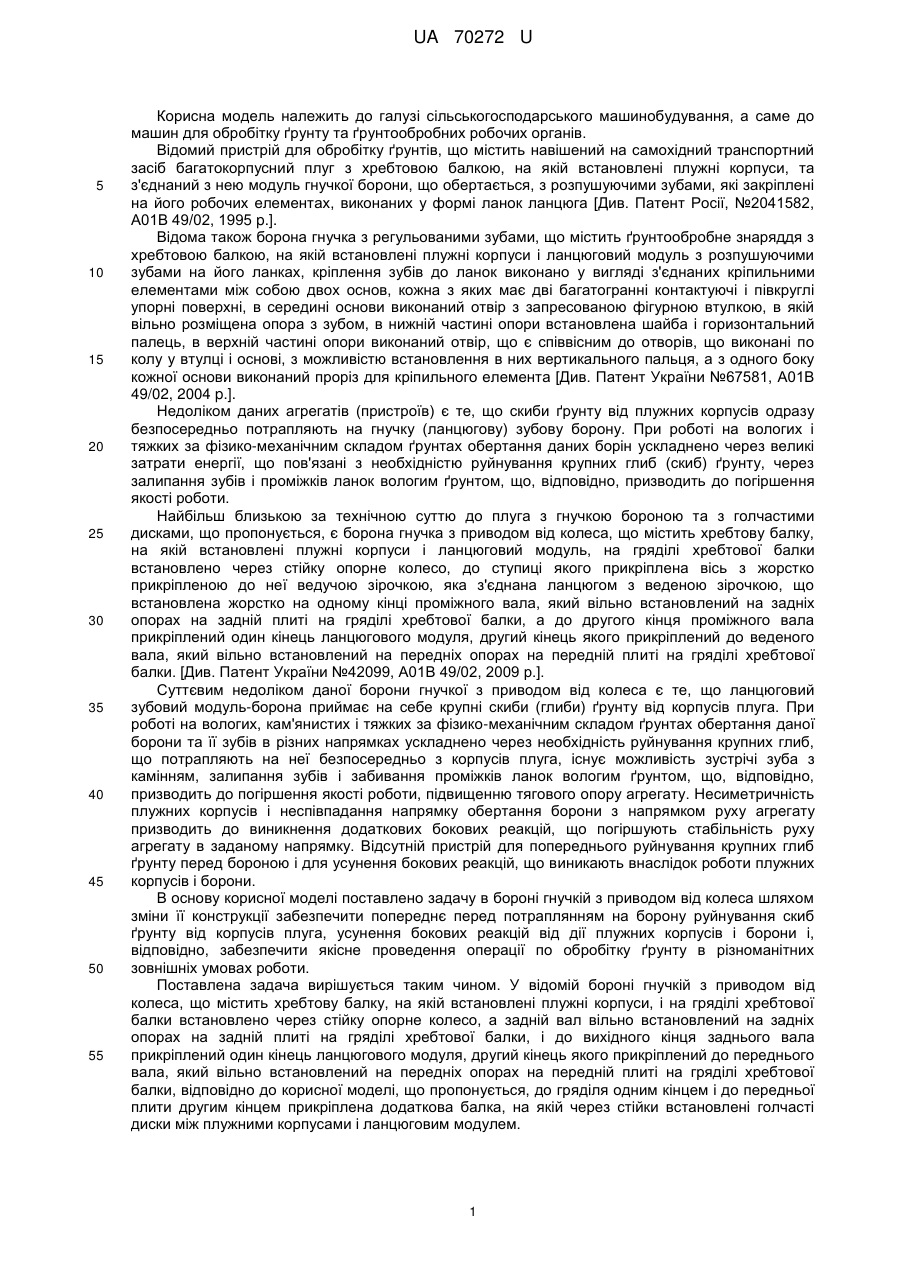

Реферат: UA 70272 U UA 70272 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до машин для обробітку ґрунту та ґрунтообробних робочих органів. Відомий пристрій для обробітку ґрунтів, що містить навішений на самохідний транспортний засіб багатокорпусний плуг з хребтовою балкою, на якій встановлені плужні корпуси, та з'єднаний з нею модуль гнучкої борони, що обертається, з розпушуючими зубами, які закріплені на його робочих елементах, виконаних у формі ланок ланцюга [Див. Патент Росії, №2041582, А01В 49/02, 1995 p.]. Відома також борона гнучка з регульованими зубами, що містить ґрунтообробне знаряддя з хребтовою балкою, на якій встановлені плужні корпуси і ланцюговий модуль з розпушуючими зубами на його ланках, кріплення зубів до ланок виконано у вигляді з'єднаних кріпильними елементами між собою двох основ, кожна з яких має дві багатогранні контактуючі і півкруглі упорні поверхні, в середині основи виконаний отвір з запресованою фігурною втулкою, в якій вільно розміщена опора з зубом, в нижній частині опори встановлена шайба і горизонтальний палець, в верхній частині опори виконаний отвір, що є співвісним до отворів, що виконані по колу у втулці і основі, з можливістю встановлення в них вертикального пальця, а з одного боку кожної основи виконаний проріз для кріпильного елемента [Див. Патент України №67581, А01В 49/02, 2004 p.]. Недоліком даних агрегатів (пристроїв) є те, що скиби ґрунту від плужних корпусів одразу безпосередньо потрапляють на гнучку (ланцюгову) зубову борону. При роботі на вологих і тяжких за фізико-механічним складом ґрунтах обертання даних борін ускладнено через великі затрати енергії, що пов'язані з необхідністю руйнування крупних глиб (скиб) ґрунту, через залипання зубів і проміжків ланок вологим ґрунтом, що, відповідно, призводить до погіршення якості роботи. Найбільш близькою за технічною суттю до плуга з гнучкою бороною та з голчастими дисками, що пропонується, є борона гнучка з приводом від колеса, що містить хребтову балку, на якій встановлені плужні корпуси і ланцюговий модуль, на гряділі хребтової балки встановлено через стійку опорне колесо, до ступиці якого прикріплена вісь з жорстко прикріпленою до неї ведучою зірочкою, яка з'єднана ланцюгом з веденою зірочкою, що встановлена жорстко на одному кінці проміжного вала, який вільно встановлений на задніх опорах на задній плиті на гряділі хребтової балки, а до другого кінця проміжного вала прикріплений один кінець ланцюгового модуля, другий кінець якого прикріплений до веденого вала, який вільно встановлений на передніх опорах на передній плиті на гряділі хребтової балки. [Див. Патент України №42099, А01В 49/02, 2009 p.]. Суттєвим недоліком даної борони гнучкої з приводом від колеса є те, що ланцюговий зубовий модуль-борона приймає на себе крупні скиби (глиби) ґрунту від корпусів плуга. При роботі на вологих, кам'янистих і тяжких за фізико-механічним складом ґрунтах обертання даної борони та її зубів в різних напрямках ускладнено через необхідність руйнування крупних глиб, що потрапляють на неї безпосередньо з корпусів плуга, існує можливість зустрічі зуба з камінням, залипання зубів і забивання проміжків ланок вологим ґрунтом, що, відповідно, призводить до погіршення якості роботи, підвищенню тягового опору агрегату. Несиметричність плужних корпусів і неспівпадання напрямку обертання борони з напрямком руху агрегату призводить до виникнення додаткових бокових реакцій, що погіршують стабільність руху агрегату в заданому напрямку. Відсутній пристрій для попереднього руйнування крупних глиб ґрунту перед бороною і для усунення бокових реакцій, що виникають внаслідок роботи плужних корпусів і борони. В основу корисної моделі поставлено задачу в бороні гнучкій з приводом від колеса шляхом зміни її конструкції забезпечити попереднє перед потраплянням на борону руйнування скиб ґрунту від корпусів плуга, усунення бокових реакцій від дії плужних корпусів і борони і, відповідно, забезпечити якісне проведення операції по обробітку ґрунту в різноманітних зовнішніх умовах роботи. Поставлена задача вирішується таким чином. У відомій бороні гнучкій з приводом від колеса, що містить хребтову балку, на якій встановлені плужні корпуси, і на гряділі хребтової балки встановлено через стійку опорне колесо, а задній вал вільно встановлений на задніх опорах на задній плиті на гряділі хребтової балки, і до вихідного кінця заднього вала прикріплений один кінець ланцюгового модуля, другий кінець якого прикріплений до переднього вала, який вільно встановлений на передніх опорах на передній плиті на гряділі хребтової балки, відповідно до корисної моделі, що пропонується, до гряділя одним кінцем і до передньої плити другим кінцем прикріплена додаткова балка, на якій через стійки встановлені голчасті диски між плужними корпусами і ланцюговим модулем. 1 UA 70272 U 5 10 15 20 25 30 35 40 45 50 55 На кресленні, що додається, зображений енергетичний засіб (трактор) з плугом з гнучкою бороною та з голчастими дисками. Для функціонування енергетичного засобу (трактора) з плугом з гнучкою бороною та з голчастими дисками задіяні трактор 1, механізм навіски 2, передні опори 3, передня плита 4, опорне колесо 5, гряділь 6, ножі 7, хребтова балка 8, плужні корпуси 9, голчасті диски 10, додаткова балка 11, задні опори 12, ланцюговий модуль 13, задня плита 14. До гряділя 6 хребтової балки 8 жорстко прикріплена втулка, в отвір якої вільно входить і фіксується за допомогою стопорного болта в певному положенні стійка опорного колеса 5. Задній вал сидить вільно на задніх опорах 12, наприклад, корпусах підшипників, які жорстко встановлені на задній плиті 14, яка кріпиться на гряділях 6 хребтової балки 8. До вихідного кінця заднього вала прикріплений один кінець ланцюгового модуля 13, другий кінець якого прикріплений до переднього вала, який сидить вільно на передніх опорах 3, наприклад, корпусах підшипників, які жорстко встановлені на передній плиті 4, яка кріпиться на гряділях 6 хребтової балки 8. На гряділях 6 хребтової балки 8 кріпляться також ножі 7 і плужні корпуси 9. До передньої плити 4 одним кінцем і до гряділя 6 другим кінцем кріпиться, наприклад, приварюється, додаткова балка 11, до якої жорстко прикріплені втулки, в отвір кожної з яких вільно входить і фіксується за допомогою стопорного болта в певному положенні стійка, до якої вільно кріпиться голчастий диск 10. Даний плуг з гнучкою бороною та з голчастими дисками за допомогою механізму навіски 2 приєднується до трактора 1. Плуг з гнучкою бороною та з голчастими дисками працює таким чином. Перед початком роботи в залежності від зовнішніх умов встановлюють необхідну висоту опорного колеса 5 і, відповідно, необхідну глибину занурення плужних корпусів 9 в ґрунт. Встановлюється необхідна глибина занурення в ґрунт голчастих дисків 10. Також голчасті диски 10 встановлюються таким чином, що вони обертаються в площині, що співпадає з напрямком руху агрегата. Далі механізмом навіски 2 трактора 1 плуг з бороною гнучкою та з голчастими дисками опускається на ґрунт і агрегат починає рухатись. При русі агрегата за рахунок зчеплення з ґрунтом і його реакцій ланцюговий модуль 13 і голчасті диски 10 починають обертатись. Також при русі агрегату скиби ґрунту від плужних корпусів 9 починають потрапляти на голчасті диски 10, де вони частково руйнуються і після цього далі потрапляють до ланцюгового модуля 13, де відбувається їх кінцеве руйнування. Таким чином, відбувається інтенсивний обробіток (подрібнення, розпушування) скиб ґрунту, які потрапляють до голчастих дисків 10 і ланцюгового модуля 13 від плужних корпусів 9. Оскільки голчасті диски 10 обертаються в площині, що співпадає з напрямком руху агрегату, то вони створюють реакції, які дещо компенсують бокові реакції від плужних корпусів 9 та від ланцюгового модуля 13 і ця обставина сприяє стабілізації напрямку руху агрегату. Встановлення голчастих дисків 10 між плужними корпусами 9 і ланцюговим модулем 13 забезпечує додаткове руйнування скиб ґрунту, зменшує налипання вологого ґрунту і забивання ланок і зубів рослинними рештками, полегшує самоочищення всіх робочих органів, зменшує негативі бокові реакції і, відповідно, сприяє підвищенню тягового зусилля агрегату. Слід зазначити, що в основному голчасті диски 10 встановлюються так, що площина їх обертання співпадає з напрямком руху агрегата. Але в деяких випадках для певних умов роботи (схили, легкі за фізико-механічним складом ґрунти) можливе їх встановлення під кутом, що передбачено конструкцією. Можливе також повне зняття голчастих дисків 10, що перетворює дану конструкцію в аналогічну до прототипу. Застосування плуга з гнучкою бороною та з голчастими дисками підвищує інтенсивність обробітку ґрунту, що особливо важливо при роботі на тяжких за механічним складом і вологих ґрунтах, забезпечує стабілізацію напрямку руху агрегата, забезпечує самоочищення робочих органів, зменшує тяговий опір агрегата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Плуг з гнучкою бороною та з голчастими дисками, що містить хребтову балку, на якій встановлені плужні корпуси, і на гряділі хребтової балки встановлено через стійку опорне колесо, а задній вал вільно встановлений на задніх опорах на задній плиті на гряділі хребтової балки, і до вихідного кінця заднього вала прикріплений один кінець ланцюгового модуля, другий кінець якого прикріплений до переднього вала, який вільно встановлений на передніх опорах на передній плиті на гряділі хребтової балки, який відрізняється тим, що до гряділя одним кінцем і до передньої плити другим кінцем прикріплена додаткова балка, на якій через стійки встановлені голчасті диски між плужними корпусами і ланцюговим модулем. 2 UA 70272 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
