Плуг оборотний
Номер патенту: 47720
Опубліковано: 25.02.2010
Формула / Реферат
1. Плуг оборотний, що містить раму з механізмом її обертання навколо горизонтальної осі, пару дзеркальних орних корпусів, встановлених на рамі з можливістю пересування відносно неї, та опорне колесо, який відрізняється тим, що вісь опорного колеса встановлена на рамі симетрично відносно неї та орних корпусів.
2. Плуг оборотний за п. 1, який відрізняється тим, що опорне колесо розташоване позаду орних корпусів.
Текст

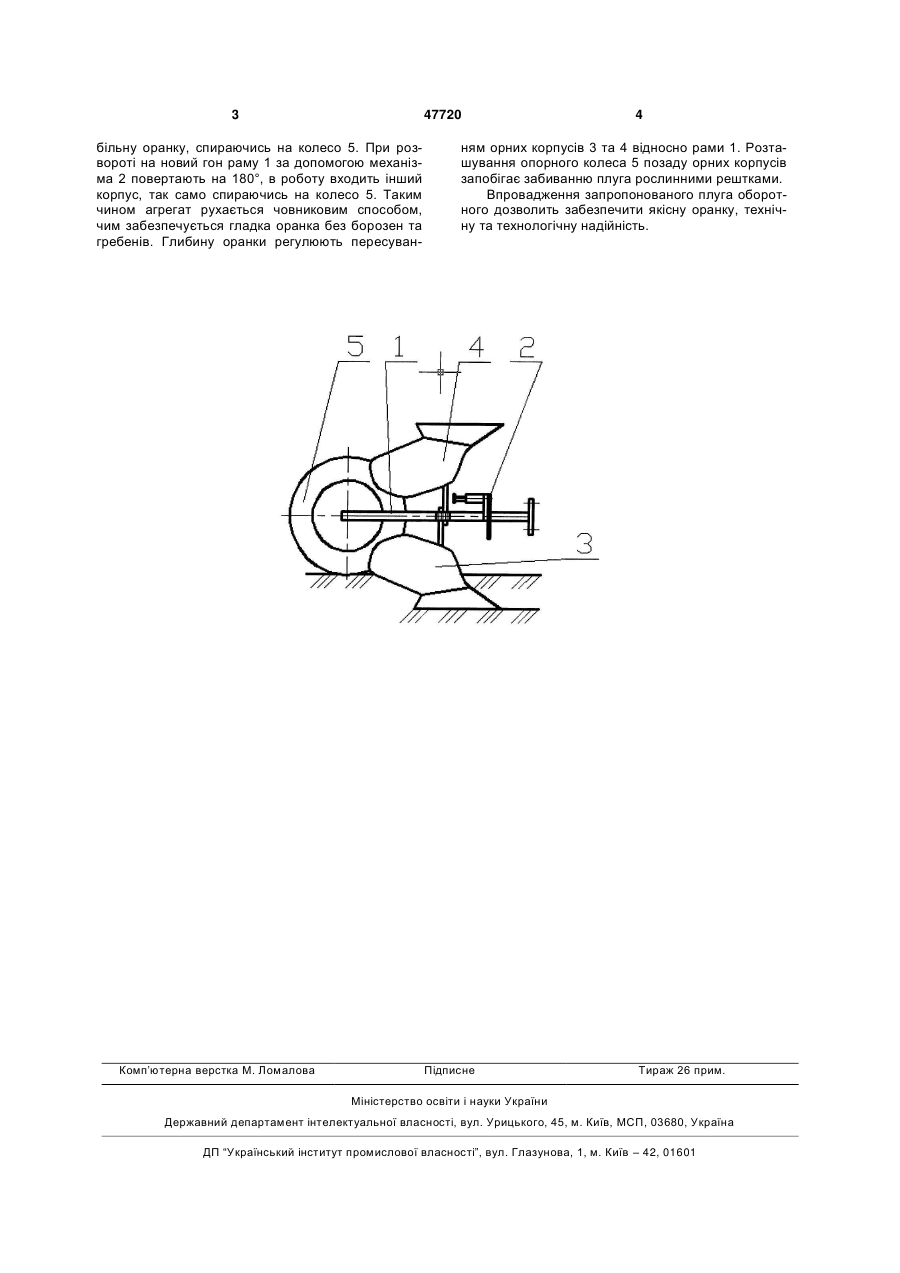

1. Плуг оборотний, що містить раму з механізмом її обертання навколо горизонтальної осі, 3 47720 більну оранку, спираючись на колесо 5. При розвороті на новий гон раму 1 за допомогою механізма 2 повертають на 180°, в роботу входить інший корпус, так само спираючись на колесо 5. Таким чином агрегат рухається човниковим способом, чим забезпечується гладка оранка без борозен та гребенів. Глибину оранки регулюють пересуван Комп’ютерна верстка М. Ломалова 4 ням орних корпусів 3 та 4 відносно рами 1. Розташування опорного колеса 5 позаду орних корпусів запобігає забиванню плуга рослинними рештками. Впровадження запропонованого плуга оборотного дозволить забезпечити якісну оранку, технічну та технологічну надійність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary plough
Автори англійськоюDanchenko Volodymyr Mykytovych, Zykov Pavlo Yuriiovych
Назва патенту російськоюПлуг оборотный
Автори російськоюДанченко Владимир Никитович, Зыков Павел Юрьевич
МПК / Мітки
МПК: A01B 3/00
