Спосіб виготовлення навощених вуликових рамок

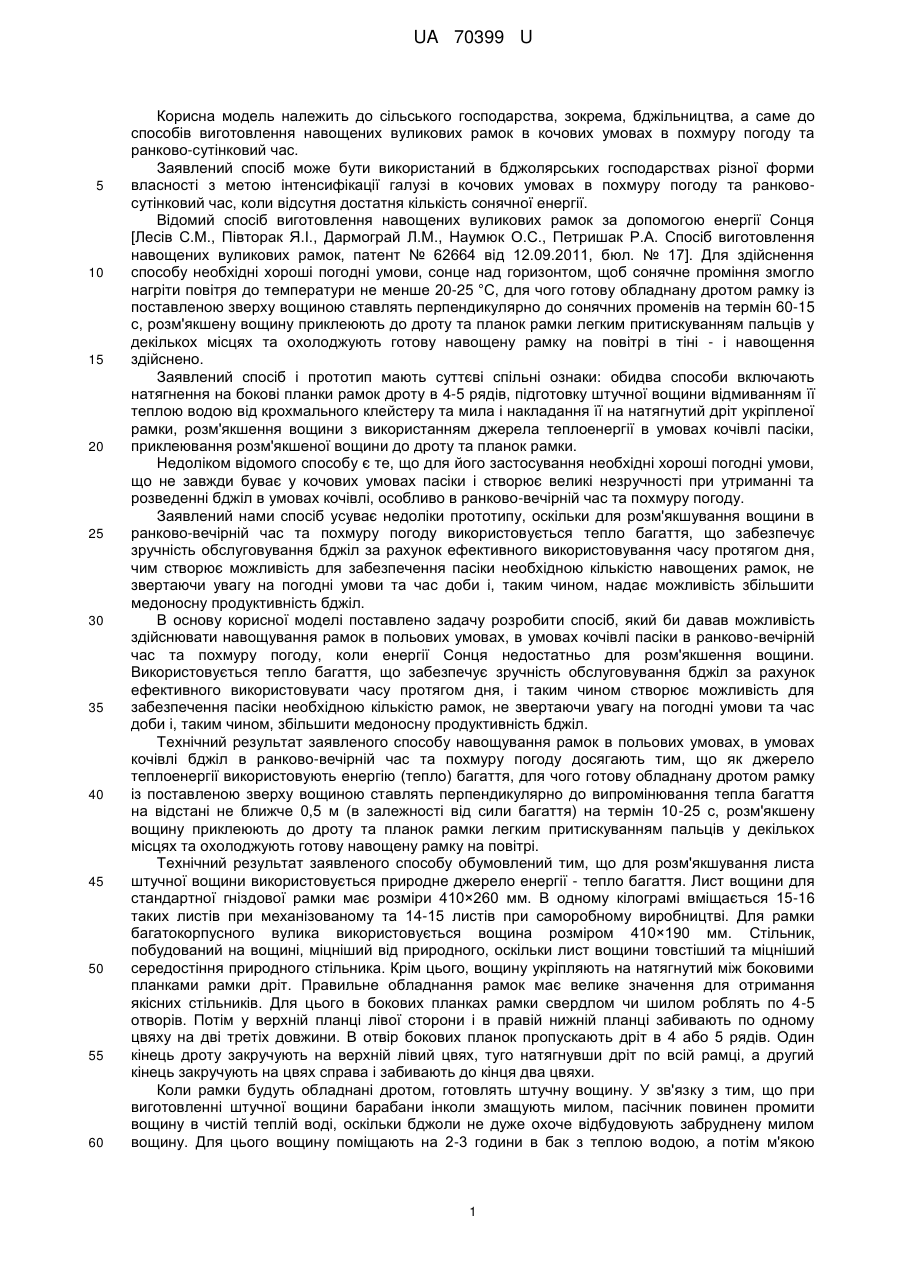

Реферат: Спосіб виготовлення навощених вуликових рамок включає натягнення на бокові планки рамок дроту в 4-5 рядів, підготовку штучної вощини відмиванням її теплою водою від крохмального клейстеру та мила і накладання її на натягнутий дріт укріпленої рамки, розм'якшення вощини з використанням джерела теплоенергії в кочових умовах, приклеювання розм'якшеної вощини до дроту та планок рамки. Як джерело теплоенергії в кочових умовах пасіки в ранково-вечірній час та у похмуру погоду використовують енергію багаття. Готову обладнану дротом рамку із поставленою зверху вощиною ставлять перпендикулярно до теплових променів, в залежності від сили багаття на віддалі не ближче 0,5 м на термін 10-25 с. Розм'якшену вощину приклеюють до дроту та планок рамки легким притискуванням пальців у декількох місцях та охолоджують готову навощену рамку на повітрі. UA 70399 U (12) UA 70399 U UA 70399 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема, бджільництва, а саме до способів виготовлення навощених вуликових рамок в кочових умовах в похмуру погоду та ранково-сутінковий час. Заявлений спосіб може бути використаний в бджолярських господарствах різної форми власності з метою інтенсифікації галузі в кочових умовах в похмуру погоду та ранковосутінковий час, коли відсутня достатня кількість сонячної енергії. Відомий спосіб виготовлення навощених вуликових рамок за допомогою енергії Сонця [Лесів С.М., Півторак Я.І., Дармограй Л.М., Наумюк О.С., Петришак Р.А. Спосіб виготовлення навощених вуликових рамок, патент № 62664 від 12.09.2011, бюл. № 17]. Для здійснення способу необхідні хороші погодні умови, сонце над горизонтом, щоб сонячне проміння змогло нагріти повітря до температури не менше 20-25 °C, для чого готову обладнану дротом рамку із поставленою зверху вощиною ставлять перпендикулярно до сонячних променів на термін 60-15 с, розм'якшену вощину приклеюють до дроту та планок рамки легким притискуванням пальців у декількох місцях та охолоджують готову навощену рамку на повітрі в тіні - і навощення здійснено. Заявлений спосіб і прототип мають суттєві спільні ознаки: обидва способи включають натягнення на бокові планки рамок дроту в 4-5 рядів, підготовку штучної вощини відмиванням її теплою водою від крохмального клейстеру та мила і накладання її на натягнутий дріт укріпленої рамки, розм'якшення вощини з використанням джерела теплоенергії в умовах кочівлі пасіки, приклеювання розм'якшеної вощини до дроту та планок рамки. Недоліком відомого способу є те, що для його застосування необхідні хороші погодні умови, що не завжди буває у кочових умовах пасіки і створює великі незручності при утриманні та розведенні бджіл в умовах кочівлі, особливо в ранково-вечірній час та похмуру погоду. Заявлений нами спосіб усуває недоліки прототипу, оскільки для розм'якшування вощини в ранково-вечірній час та похмуру погоду використовується тепло багаття, що забезпечує зручність обслуговування бджіл за рахунок ефективного використовування часу протягом дня, чим створює можливість для забезпечення пасіки необхідною кількістю навощених рамок, не звертаючи увагу на погодні умови та час доби і, таким чином, надає можливість збільшити медоносну продуктивність бджіл. В основу корисної моделі поставлено задачу розробити спосіб, який би давав можливість здійснювати навощування рамок в польових умовах, в умовах кочівлі пасіки в ранково-вечірній час та похмуру погоду, коли енергії Сонця недостатньо для розм'якшення вощини. Використовується тепло багаття, що забезпечує зручність обслуговування бджіл за рахунок ефективного використовувати часу протягом дня, і таким чином створює можливість для забезпечення пасіки необхідною кількістю рамок, не звертаючи увагу на погодні умови та час доби і, таким чином, збільшити медоносну продуктивність бджіл. Технічний результат заявленого способу навощування рамок в польових умовах, в умовах кочівлі бджіл в ранково-вечірній час та похмуру погоду досягають тим, що як джерело теплоенергії використовують енергію (тепло) багаття, для чого готову обладнану дротом рамку із поставленою зверху вощиною ставлять перпендикулярно до випромінювання тепла багаття на відстані не ближче 0,5 м (в залежності від сили багаття) на термін 10-25 с, розм'якшену вощину приклеюють до дроту та планок рамки легким притискуванням пальців у декількох місцях та охолоджують готову навощену рамку на повітрі. Технічний результат заявленого способу обумовлений тим, що для розм'якшування листа штучної вощини використовується природне джерело енергії - тепло багаття. Лист вощини для стандартної гніздової рамки має розміри 410×260 мм. В одному кілограмі вміщається 15-16 таких листів при механізованому та 14-15 листів при саморобному виробництві. Для рамки багатокорпусного вулика використовується вощина розміром 410×190 мм. Стільник, побудований на вощині, міцніший від природного, оскільки лист вощини товстіший та міцніший середостіння природного стільника. Крім цього, вощину укріпляють на натягнутий між боковими планками рамки дріт. Правильне обладнання рамок має велике значення для отримання якісних стільників. Для цього в бокових планках рамки свердлом чи шилом роблять по 4-5 отворів. Потім у верхній планці лівої сторони і в правій нижній планці забивають по одному цвяху на дві третіх довжини. В отвір бокових планок пропускають дріт в 4 або 5 рядів. Один кінець дроту закручують на верхній лівий цвях, туго натягнувши дріт по всій рамці, а другий кінець закручують на цвях справа і забивають до кінця два цвяхи. Коли рамки будуть обладнані дротом, готовлять штучну вощину. У зв'язку з тим, що при виготовленні штучної вощини барабани інколи змащують милом, пасічник повинен промити вощину в чистій теплій воді, оскільки бджоли не дуже охоче відбудовують забруднену милом вощину. Для цього вощину поміщають на 2-3 години в бак з теплою водою, а потім м'якою 1 UA 70399 U 5 10 15 20 25 30 35 40 45 50 55 щіткою старанно протирають і очищають від мила і крохмального клейстеру. Щоб вода скоріше стекла і просохли листи, вощину пачкою ставлять на ребро. Потім беруть чистий лист вощини і ставлять зверху на туго натягнутий дріт. Між нижньою планкою рамки та листом штучної вощини повинен бути просвіт 5-8 мм, щоб при відбудові стільника бджолами не утворювались би складки, що може привести до його псування. Готову обладнану дротом рамку із поставленою зверху штучною вощиною ставлять перпендикулярно до теплового випромінювання багаття, в залежності від його сили не ближче ніж 0,5 м, завдяки чому проходить розм'якшування вощини, і після цього легким натискуванням кінчиками пальців приклеюють вощину до верхнього бруска та бокових планок рамки, а дріт таким самим чином впаюють у трьох-п'яти місцях у середостіння вощини. Після такого теплонавощування рамку ставлять для охолодження, де вона стає готовою для встановлення у бджолосім'ю. В залежності від сили багаття і віддалі до нього поставленої рамки перша виставлена для теплонавощування рамка стає придатною для впаювання штучної вощини після виставлення до багаття 5-6-ї рамки. Продуктивність однієї людини протягом години теплонавощування в залежності від сили багаття складає біля 40 рамок. Заявлений спосіб забезпечує зручність обслуговування бджолосімей та підвищення їх медпродуктивності за рахунок кращого забезпечення бджіл рамками. При проведенні патентно-інформаційного пошуку заявником і авторами знайдено технічне рішення, що містить найбільшу кількість суттєвих ознак, спільних із заявленим способом (Патент України на корисну модель № 62664 від 12.09.2011): натягнення на бокові планки рамок дроту в 4-5 рядів, підготовку штучної вощини відмиванням її теплою водою від крохмального клейстеру та мила і накладанням її на натягнутий дріт укріпленої рамки, розм'якшення вощини з використанням джерела теплоенергії в умовах кочівлі пасіки, приклеювання розм'якшеної вощини до дроту та планок рамки. Однак, наявність зазначених, спільних з прототипом ознак, недостатня для досягнення технічного результату, який забезпечує заявлений спосіб. Технічних рішень, ознаки яких повністю співпадали б із заявленим рішенням, не виявлено. В патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані відомості, які відрізняють заявлений спосіб від прототипу і забезпечують досягнення технічного результату тим, що як джерело теплоенергії використовують енергію - тепло багаття, для чого готову обладнану дротом рамку із поставленою зверху вощиною ставлять перпендикулярно до теплових променів багаття (в залежності від його сили) на термін 10-25 с на віддалі не ближче 0,5 м, розм'якшену вощину приклеюють до дроту та планок рамки легким притискуванням пальців у декількох місцях та охолоджують готову навощену рамку на повітрі. Спосіб належить до галузі сільського господарства, зокрема, бджільництва, а саме до способів, що полегшують обслуговування пасіки в умовах кочівлі бджіл в ранково-вечірній час та в похмуру погоду, сприяють забезпеченню достатньою кількістю нових стільників для бджолосімей, що сприяє збільшенню їх продуктивності. Заявлений спосіб може бути використаний в бджолярських господарствах з різними формами власності з метою інтенсифікації галузі в умовах кочівлі пасіки в ранково-вечірній час та в похмуру погоду, а тому відповідає критерію корисної моделі "промислова придатність". Для реалізації способу слід підготовити штучну вощину та рамки. У зв'язку з тим, що при виготовленні штучної вощини барабани інколи змащують милом, пасічник повинен промити вощину в чистій теплій воді, оскільки бджоли не дуже охоче відбудовують забруднену милом вощину. Для цього вощину поміщають на 2-3 години в бак з теплою водою, а потім м'якою щіткою старанно протирають і очищають від мила і крохмального клейстеру. Щоби вода скоріше стекла і просохли листи, вощину пачкою ставлять на ребро. Паралельно з цим слід правильно збити рамку, що має велике значення для отримання якісних стільників. Для цього в бокових планках рамки свердлом чи шилом роблять по 4-5 отворів. Після цього до верхнього бруска у відповідні місця ставлять бокові планки і збивають їх цвяхом так, щоби цвях проходив посередині бруска та планок. Це ж саме проводять із нижнім бруском і низом бокових планок. Потім у верхній планці лівої сторони і в правій нижній планці забивають по одному цвяху на дві третіх довжини. В отвір бокових планок пропускають дріт в 4 або 5 рядів. Один кінець дроту закручують на верхній лівий цвях, туго натягнувши дріт по всій рамці, а другий кінець закручують на цвях справа і забивають до кінця два цвяхи. Потім беруть чистий лист вощини і ставлять зверху на туго натягнутий дріт. Між нижньою планкою рамки та листом штучної вощини повинен бути просвіт 5-8 мм, щоб при відбудові стільника бджолами не утворювались би складки, що може привести до його псування. 2 UA 70399 U 5 10 15 Готову обладнану дротом рамку із поставленою зверху штучною вощиною ставлять перпендикулярно до теплового проміння багаття в залежності від його сили не ближче 0,5 м від нього, завдяки чому під впливом енергії багаття проходить розм'якшування вощини, і після цього легким натискуванням кінчиками пальців приклеюють вощину до верхнього бруска. Після цього приступають до впаювання дроту в середостіння штучної вощини. Це слід робити, натискуючи вказівним пальцем на вощину спочатку посередині дротів, починаючи з верхнього, а потім продовжити натискування у 2-3-х місцях від центру до боків дротів і далі, дивлячись, з якої сторони є можливість, з якої сторони вощина виступає за межі дротів, приклеюють її до бокової (бокових) планок таким самим чином. Далі теплонавощену рамку ставлять для охолодження, через деякий час вона робиться готовою для встановлення у бджолосім'ю на відбудову. Ефективність заявленого способу підтверджено прикладом конкретного виконання. Заявлений спосіб був впроваджений на приватних пасіках в селах Ярушичі та Підгірці Стрийського району Львівської області, а також на пасіках ТзОВ "Відродження" села Балучин Буського району Львівської області, Дубнівський ЛІСГОСПЗАГ, міста Дубно Рівненської області протягом 2003-2010 p. Ефективність заявленого способу при його застосуванні подано в таблиці. Таблиця Ефективність заявленого способу Господарство приватна пасіка с. Ярушичі приватна пасіка с. Підгірці пасіка ТзОВ "Відродження" Буського району Дубнівський ЛІСГОСПЗАГ 20 34 36 Швидкість навощування, рамок/год. 36 36 123 37 4,2 176 38 4,5 Кількість рамок для навощування Економія коштів грн./бджолосім'я 4 3,9 Таким чином, приклади конкретного виконання корисної моделі підтверджують ефективність заявленого способу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб виготовлення навощених вуликових рамок, що включає натягнення на бокові планки рамок дроту в 4-5 рядів, підготовку штучної вощини відмиванням її теплою водою від крохмального клейстеру та мила і накладання її на натягнутий дріт укріпленої рамки, розм'якшення вощини з використанням джерела теплоенергії в кочових умовах, приклеювання розм'якшеної вощини до дроту та планок рамки, який відрізняється тим, що як джерело теплоенергії в кочових умовах пасіки в ранково-вечірній час та у похмуру погоду використовують енергію багаття, для чого готову обладнану дротом рамку із поставленою зверху вощиною ставлять перпендикулярно до теплових променів, в залежності від сили багаття на віддалі не ближче 0,5 м на термін 10-25 с, розм'якшену вощину приклеюють до дроту та планок рамки легким притискуванням пальців у декількох місцях та охолоджують готову навощену рамку на повітрі. 35 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
