Спосіб побудови інформаційної системи організації з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту

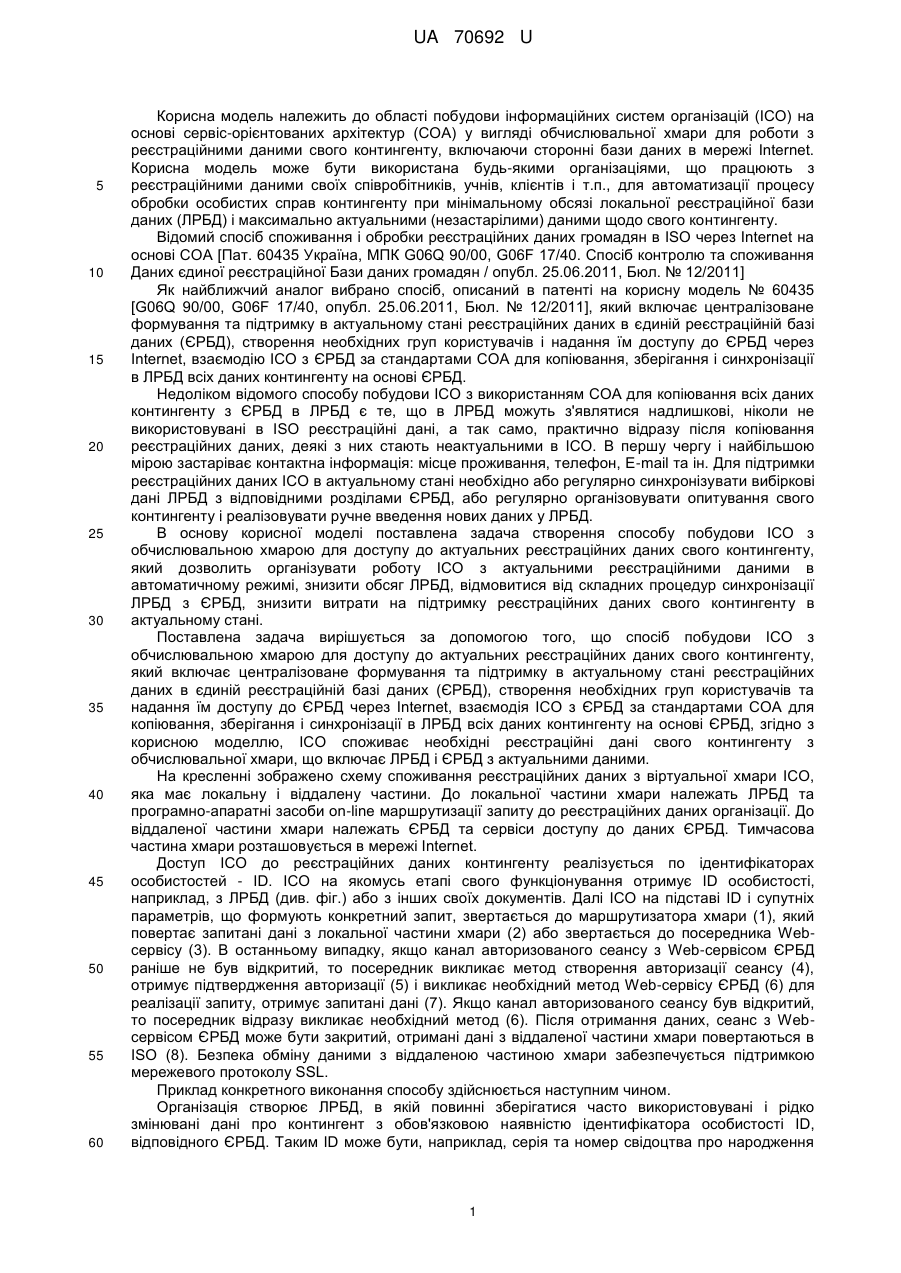

Реферат: Спосіб побудови інформаційної системи організації з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту включає централізоване формування та підтримку в актуальному стані реєстраційних даних в єдиній реєстраційній базі даних, створення необхідних груп користувачів і надання їм доступу до єдиної реєстраційної бази даних через Internet, взаємодію інформаційних систем організацій з єдиною реєстраційною базою даних. Інформаційна система організації споживає необхідні реєстраційні дані свого контингенту з віртуальної обчислювальної хмари. UA 70692 U (54) СПОСІБ ПОБУДОВИ ІНФОРМАЦІЙНОЇ СИСТЕМИ ОРГАНІЗАЦІЇ З ОБЧИСЛЮВАЛЬНОЮ ХМАРОЮ ДЛЯ ДОСТУПУ ДО АКТУАЛЬНИХ РЕЄСТРАЦІЙНИХ ДАНИХ СВОГО КОНТИНГЕНТУ UA 70692 U UA 70692 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області побудови інформаційних систем організацій (ІСО) на основі сервіс-орієнтованих архітектур (СОА) у вигляді обчислювальної хмари для роботи з реєстраційними даними свого контингенту, включаючи сторонні бази даних в мережі Internet. Корисна модель може бути використана будь-якими організаціями, що працюють з реєстраційними даними своїх співробітників, учнів, клієнтів і т.п., для автоматизації процесу обробки особистих справ контингенту при мінімальному обсязі локальної реєстраційної бази даних (ЛРБД) і максимально актуальними (незастарілими) даними щодо свого контингенту. Відомий спосіб споживання і обробки реєстраційних даних громадян в ISO через Internet на основі СОА [Пат. 60435 Україна, МПК G06Q 90/00, G06F 17/40. Спосіб контролю та споживання Даних єдиної реєстраційної Бази даних громадян / опубл. 25.06.2011, Бюл. № 12/2011] Як найближчий аналог вибрано спосіб, описаний в патенті на корисну модель № 60435 [G06Q 90/00, G06F 17/40, опубл. 25.06.2011, Бюл. № 12/2011], який включає централізоване формування та підтримку в актуальному стані реєстраційних даних в єдиній реєстраційній базі даних (ЄРБД), створення необхідних груп користувачів і надання їм доступу до ЄРБД через Internet, взаємодію ІСО з ЄРБД за стандартами СОА для копіювання, зберігання і синхронізації в ЛРБД всіх даних контингенту на основі ЄРБД. Недоліком відомого способу побудови ІСО з використанням СОА для копіювання всіх даних контингенту з ЄРБД в ЛРБД є те, що в ЛРБД можуть з'являтися надлишкові, ніколи не використовувані в ISO реєстраційні дані, а так само, практично відразу після копіювання реєстраційних даних, деякі з них стають неактуальними в ІСО. В першу чергу і найбільшою мірою застаріває контактна інформація: місце проживання, телефон, E-mail та ін. Для підтримки реєстраційних даних ІСО в актуальному стані необхідно або регулярно синхронізувати вибіркові дані ЛРБД з відповідними розділами ЄРБД, або регулярно організовувати опитування свого контингенту і реалізовувати ручне введення нових даних у ЛРБД. В основу корисної моделі поставлена задача створення способу побудови ІСО з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту, який дозволить організувати роботу ІСО з актуальними реєстраційними даними в автоматичному режимі, знизити обсяг ЛРБД, відмовитися від складних процедур синхронізації ЛРБД з ЄРБД, знизити витрати на підтримку реєстраційних даних свого контингенту в актуальному стані. Поставлена задача вирішується за допомогою того, що спосіб побудови ІСО з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту, який включає централізоване формування та підтримку в актуальному стані реєстраційних даних в єдиній реєстраційній базі даних (ЄРБД), створення необхідних груп користувачів та надання їм доступу до ЄРБД через Internet, взаємодія ІСО з ЄРБД за стандартами СОА для копіювання, зберігання і синхронізації в ЛРБД всіх даних контингенту на основі ЄРБД, згідно з корисною моделлю, ІСО споживає необхідні реєстраційні дані свого контингенту з обчислювальної хмари, що включає ЛРБД і ЄРБД з актуальними даними. На кресленні зображено схему споживання реєстраційних даних з віртуальної хмари ІСО, яка має локальну і віддалену частини. До локальної частини хмари належать ЛРБД та програмно-апаратні засоби on-line маршрутизації запиту до реєстраційних даних організації. До віддаленої частини хмари належать ЄРБД та сервіси доступу до даних ЄРБД. Тимчасова частина хмари розташовується в мережі Internet. Доступ ІСО до реєстраційних даних контингенту реалізується по ідентифікаторах особистостей - ID. ICO на якомусь етапі свого функціонування отримує ID особистості, наприклад, з ЛРБД (див. фіг.) або з інших своїх документів. Далі ІСО на підставі ID і супутніх параметрів, що формують конкретний запит, звертається до маршрутизатора хмари (1), який повертає запитані дані з локальної частини хмари (2) або звертається до посередника Webсервісу (3). В останньому випадку, якщо канал авторизованого сеансу з Web-сервісом ЄРБД раніше не був відкритий, то посередник викликає метод створення авторизації сеансу (4), отримує підтвердження авторизації (5) і викликає необхідний метод Web-сервісу ЄРБД (6) для реалізації запиту, отримує запитані дані (7). Якщо канал авторизованого сеансу був відкритий, то посередник відразу викликає необхідний метод (6). Після отримання даних, сеанс з Webсервісом ЄРБД може бути закритий, отримані дані з віддаленої частини хмари повертаються в ISO (8). Безпека обміну даними з віддаленою частиною хмари забезпечується підтримкою мережевого протоколу SSL. Приклад конкретного виконання способу здійснюється наступним чином. Організація створює ЛРБД, в якій повинні зберігатися часто використовувані і рідко змінювані дані про контингент з обов'язковою наявністю ідентифікатора особистості ID, відповідного ЄРБД. Таким ID може бути, наприклад, серія та номер свідоцтва про народження 1 UA 70692 U 5 10 15 20 25 30 35 40 особистості. В окремому випадку організація може і не створювати ЛРБД, а зберігати ID особистості безпосередньо у своїх документах. У цьому випадку при зверненні до документів завжди буде здійснюватися маршрутизація до посередника Web-сервісів ЄРБД. Відмовитися від ЛРБД можуть невеликі організації або організації, що використовують мобільні пристрої для роботи з контингентом. Далі створюється додаток-посередник Web-сервісу ЄРБД для авторизованого on-line читання необхідних даних особистості з ЄРБД. Програмуються засоби управління маршрутизацією і функції маршрутизації запитів до ЛРБД або до додатка-посередника Webсервісу ЄРБД. Для доступу ІСО до ЄРБД організація повинна попередньо отримати необхідні логін і пароль у адміністратора ЄРБД і вбудувати їх в додаток-посередника. Тепер ІСО за обраним ID особистості може звернутися до своєї хмари і отримати будь-які реєстраційні дані зазначеної особи. Отримана хмара ІСО містить відносно невелику ЛРБД і може забезпечити доставку актуальних даних про контингент організації з ЄРБД без їх дублювання в ЛРБД. Розробники підсистем ІСО з такої хмари можуть створювати програмне забезпечення без жорсткого зв'язку з фізичними адресами тих чи інших даних контингенту, що сприяє створенню додатків, які легко модернізуються і масштабуються. Для доступу до необхідних даних особистості необхідно викликати відповідні функції маршрутизатора, замість прямого SQL- запиту до конкретної бази. Доступ до необхідної бази реалізує маршрутизатор через свої функції. У той же час, якщо в ЛРБД повністю копіювати всю необхідну інформацію з ЄРБД, то в адміністратора ІСО з'явиться можливість управляти місцем вибірки даних, оптимізувати швидкість доступу і ступінь актуальності даних за допомогою настройки маршрутизатора хмари. Наприклад, при високій швидкості доступу до ЄРБД і низької вартості каналів доступу доцільно отримувати актуальні реєстраційні дані безпосередньо з ЄРБД. В іншому випадку слід частково (наприклад, тільки для контактних даних) або повністю переключитися на ЛРБД, пожертвувавши при цьому актуальністю деяких даних. Створення хмари ІСО з ЛРБД, яка містить повні копії особових справ з ЄРБД, можна рекомендувати великим організаціям, які бажають мати максимально надійний і швидкий доступ до реєстраційних даних свого контингенту. Спосіб побудови інформаційної системи організації з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту дозволяє: 1) організувати роботу ІСО з актуальними реєстраційними даними; 2) реалізувати в ISO автоматизований доступ до будь-яких реєстраційних даних свого контингенту як до єдиної бази у вигляді обчислювального хмари; 3) знизити обсяг ЛРБД аж до повної відмови від ЛРБД; 4) повністю відмовитися або суттєво спростити процедури синхронізації ЛРБД з ЄРБД; 5) знизити витрати на підтримку реєстраційних даних свого контингенту в актуальному стані; 6) програмістам полегшити модернізацію та підвищити масштабованість програм для роботи з даними контингенту; 7) адміністратору ІСО (при дублюванні ЛРБД з ЄРБД) оптимізувати в реальному часі швидкість доступу і ступінь актуальності реєстраційних даних контингенту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Спосіб побудови інформаційної системи організації з обчислювальною хмарою для доступу до актуальних реєстраційних даних свого контингенту, що включає централізоване формування та підтримку в актуальному стані реєстраційних даних в єдиній реєстраційній базі даних, створення необхідних груп користувачів і надання їм доступу до єдиної реєстраційної бази даних через Internet, взаємодію інформаційних систем організацій з єдиною реєстраційною базою даних за стандартами сервіс-орієнтованих архітектур для копіювання, зберігання і синхронізації в локальній реєстраційній базі даних всіх даних контингенту на основі єдиної реєстраційної бази даних, який відрізняється тим, що інформаційна система організації споживає необхідні реєстраційні дані свого контингенту з віртуальної обчислювальної хмари, що включає локальну реєстраційну базу даних і єдину реєстраційну базу даних, копіюючи в локальну реєстраційну базу даних лише необхідний набір даних особистості, отримуючи всі інші актуальні дані з єдиної реєстраційної бази даних в режимі реального часу. 2 UA 70692 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
