Сушарка кришок посуду

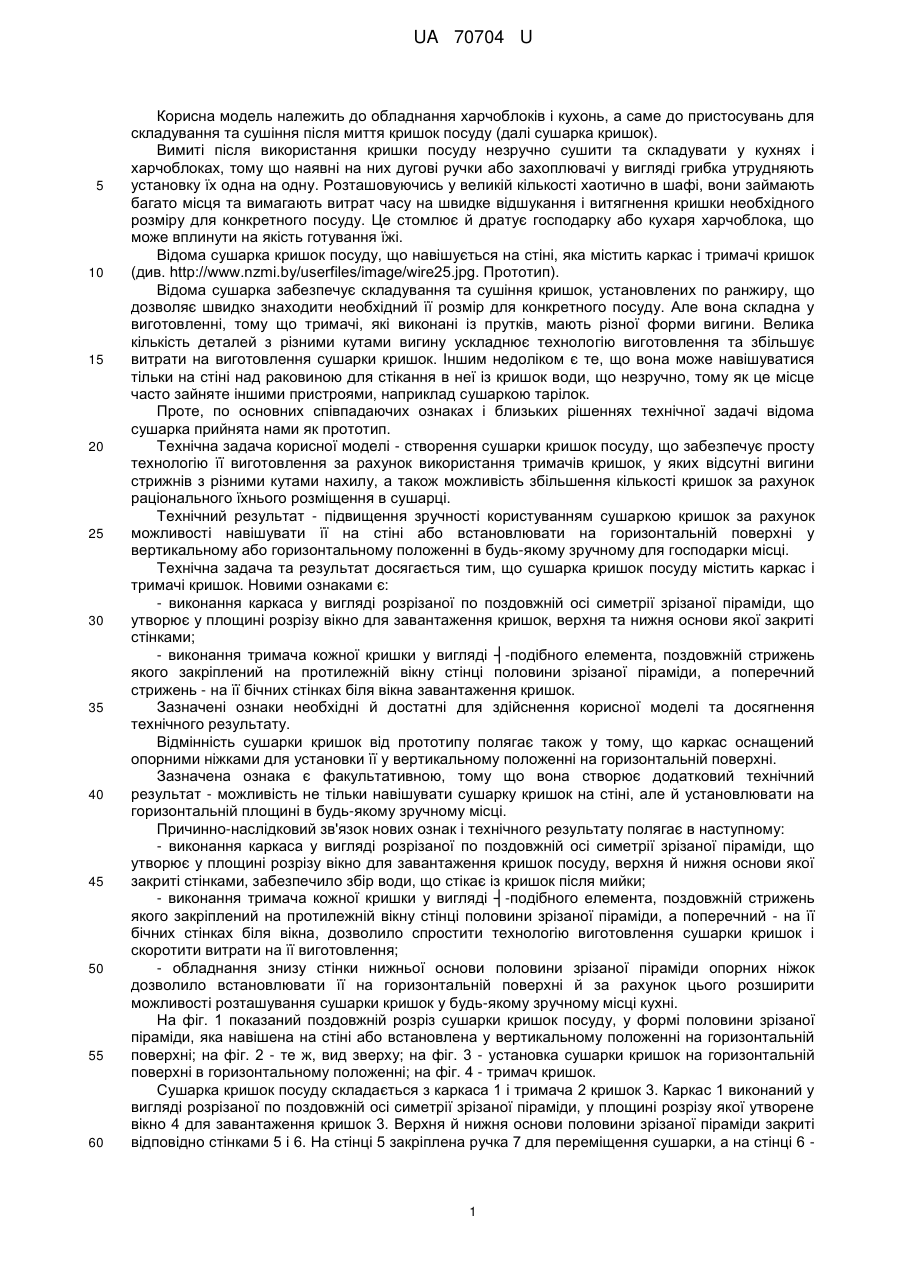

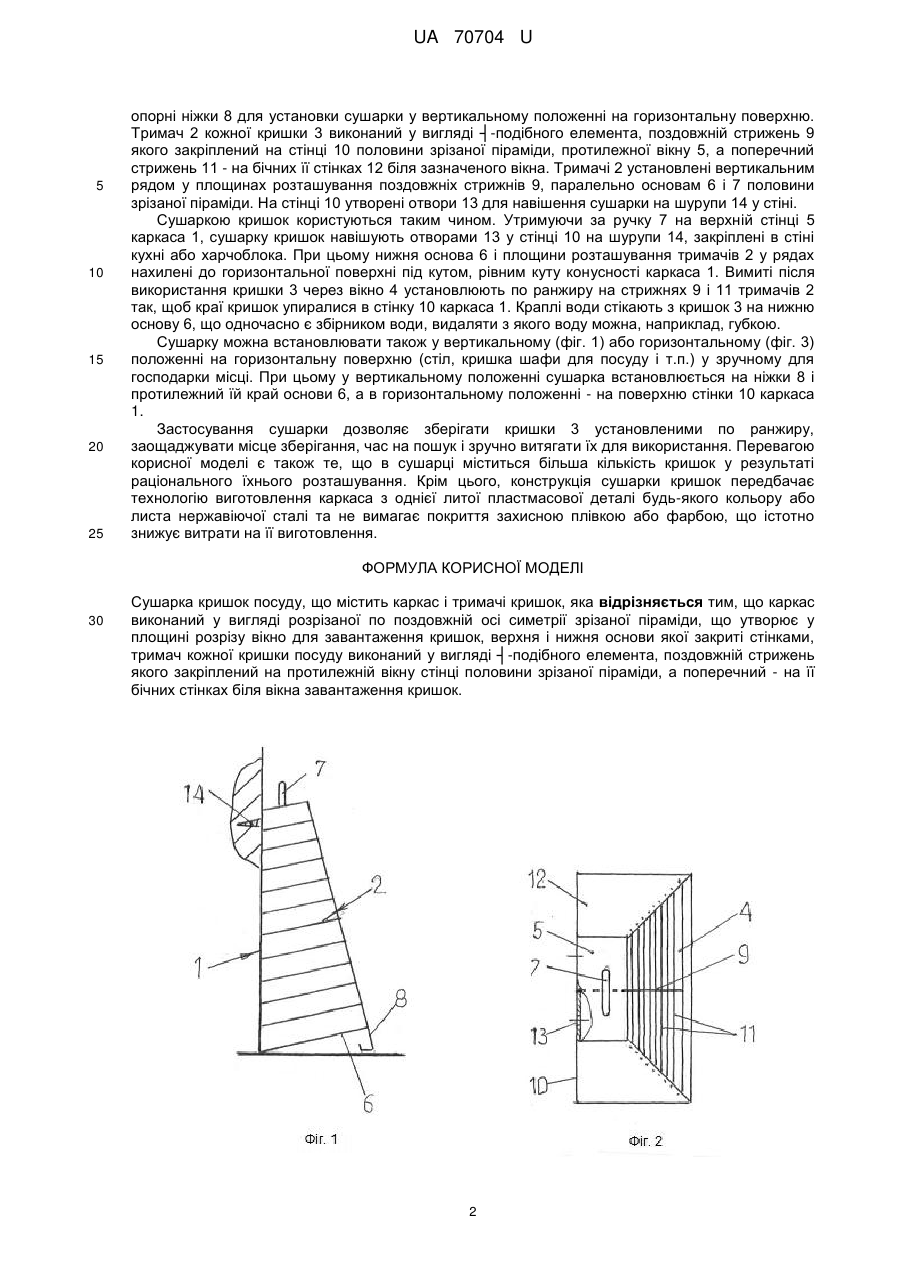

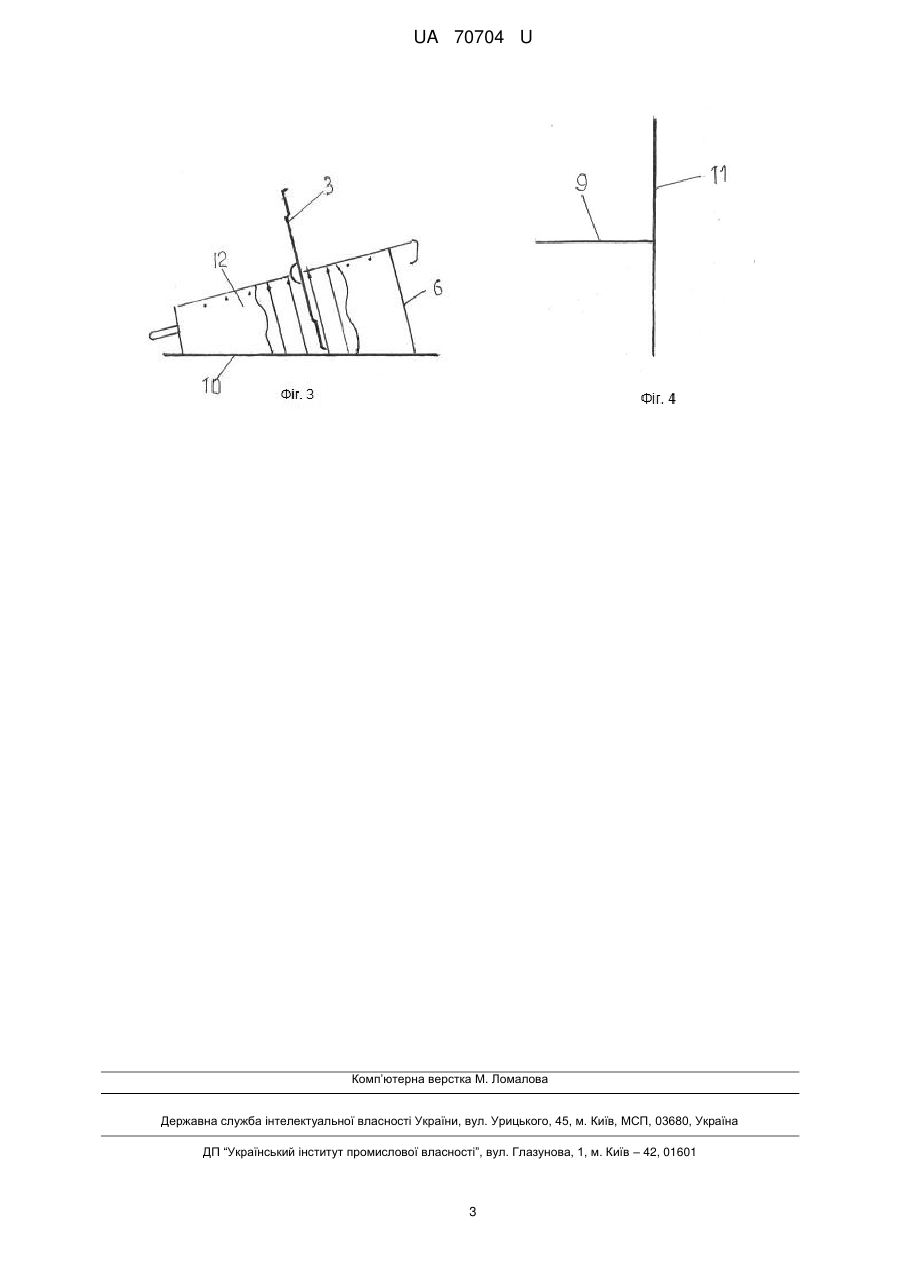

Реферат: UA 70704 U UA 70704 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання харчоблоків і кухонь, а саме до пристосувань для складування та сушіння після миття кришок посуду (далі сушарка кришок). Вимиті після використання кришки посуду незручно сушити та складувати у кухнях і харчоблоках, тому що наявні на них дугові ручки або захоплювачі у вигляді грибка утрудняють установку їх одна на одну. Розташовуючись у великій кількості хаотично в шафі, вони займають багато місця та вимагають витрат часу на швидке відшукання і витягнення кришки необхідного розміру для конкретного посуду. Це стомлює й дратує господарку або кухаря харчоблока, що може вплинути на якість готування їжі. Відома сушарка кришок посуду, що навішується на стіні, яка містить каркас і тримачі кришок (див. http://www.nzmi.by/userfiles/image/wire25.jpg. Прототип). Відома сушарка забезпечує складування та сушіння кришок, установлених по ранжиру, що дозволяє швидко знаходити необхідний її розмір для конкретного посуду. Але вона складна у виготовленні, тому що тримачі, які виконані із прутків, мають різної форми вигини. Велика кількість деталей з різними кутами вигину ускладнює технологію виготовлення та збільшує витрати на виготовлення сушарки кришок. Іншим недоліком є те, що вона може навішуватися тільки на стіні над раковиною для стікання в неї із кришок води, що незручно, тому як це місце часто зайняте іншими пристроями, наприклад сушаркою тарілок. Проте, по основних співпадаючих ознаках і близьких рішеннях технічної задачі відома сушарка прийнята нами як прототип. Технічна задача корисної моделі - створення сушарки кришок посуду, що забезпечує просту технологію її виготовлення за рахунок використання тримачів кришок, у яких відсутні вигини стрижнів з різними кутами нахилу, а також можливість збільшення кількості кришок за рахунок раціонального їхнього розміщення в сушарці. Технічний результат - підвищення зручності користуванням сушаркою кришок за рахунок можливості навішувати її на стіні або встановлювати на горизонтальній поверхні у вертикальному або горизонтальному положенні в будь-якому зручному для господарки місці. Технічна задача та результат досягається тим, що сушарка кришок посуду містить каркас і тримачі кришок. Новими ознаками є: - виконання каркаса у вигляді розрізаної по поздовжній осі симетрії зрізаної піраміди, що утворює у площині розрізу вікно для завантаження кришок, верхня та нижня основи якої закриті стінками; - виконання тримача кожної кришки у вигляді ┤-подібного елемента, поздовжній стрижень якого закріплений на протилежній вікну стінці половини зрізаної піраміди, а поперечний стрижень - на її бічних стінках біля вікна завантаження кришок. Зазначені ознаки необхідні й достатні для здійснення корисної моделі та досягнення технічного результату. Відмінність сушарки кришок від прототипу полягає також у тому, що каркас оснащений опорними ніжками для установки її у вертикальному положенні на горизонтальній поверхні. Зазначена ознака є факультативною, тому що вона створює додатковий технічний результат - можливість не тільки навішувати сушарку кришок на стіні, але й установлювати на горизонтальній площині в будь-якому зручному місці. Причинно-наслідковий зв'язок нових ознак і технічного результату полягає в наступному: - виконання каркаса у вигляді розрізаної по поздовжній осі симетрії зрізаної піраміди, що утворює у площині розрізу вікно для завантаження кришок посуду, верхня й нижня основи якої закриті стінками, забезпечило збір води, що стікає із кришок після мийки; - виконання тримача кожної кришки у вигляді ┤-подібного елемента, поздовжній стрижень якого закріплений на протилежній вікну стінці половини зрізаної піраміди, а поперечний - на її бічних стінках біля вікна, дозволило спростити технологію виготовлення сушарки кришок і скоротити витрати на її виготовлення; - обладнання знизу стінки нижньої основи половини зрізаної піраміди опорних ніжок дозволило встановлювати її на горизонтальній поверхні й за рахунок цього розширити можливості розташування сушарки кришок у будь-якому зручному місці кухні. На фіг. 1 показаний поздовжній розріз сушарки кришок посуду, у формі половини зрізаної піраміди, яка навішена на стіні або встановлена у вертикальному положенні на горизонтальній поверхні; на фіг. 2 - те ж, вид зверху; на фіг. 3 - установка сушарки кришок на горизонтальній поверхні в горизонтальному положенні; на фіг. 4 - тримач кришок. Сушарка кришок посуду складається з каркаса 1 і тримача 2 кришок 3. Каркас 1 виконаний у вигляді розрізаної по поздовжній осі симетрії зрізаної піраміди, у площині розрізу якої утворене вікно 4 для завантаження кришок 3. Верхня й нижня основи половини зрізаної піраміди закриті відповідно стінками 5 і 6. На стінці 5 закріплена ручка 7 для переміщення сушарки, а на стінці 6 1 UA 70704 U 5 10 15 20 25 опорні ніжки 8 для установки сушарки у вертикальному положенні на горизонтальну поверхню. Тримач 2 кожної кришки 3 виконаний у вигляді ┤-подібного елемента, поздовжній стрижень 9 якого закріплений на стінці 10 половини зрізаної піраміди, протилежної вікну 5, а поперечний стрижень 11 - на бічних її стінках 12 біля зазначеного вікна. Тримачі 2 установлені вертикальним рядом у площинах розташування поздовжніх стрижнів 9, паралельно основам 6 і 7 половини зрізаної піраміди. На стінці 10 утворені отвори 13 для навішення сушарки на шурупи 14 у стіні. Сушаркою кришок користуються таким чином. Утримуючи за ручку 7 на верхній стінці 5 каркаса 1, сушарку кришок навішують отворами 13 у стінці 10 на шурупи 14, закріплені в стіні кухні або харчоблока. При цьому нижня основа 6 і площини розташування тримачів 2 у рядах нахилені до горизонтальної поверхні під кутом, рівним куту конусності каркаса 1. Вимиті після використання кришки 3 через вікно 4 установлюють по ранжиру на стрижнях 9 і 11 тримачів 2 так, щоб краї кришок упиралися в стінку 10 каркаса 1. Краплі води стікають з кришок 3 на нижню основу 6, що одночасно є збірником води, видаляти з якого воду можна, наприклад, губкою. Сушарку можна встановлювати також у вертикальному (фіг. 1) або горизонтальному (фіг. 3) положенні на горизонтальну поверхню (стіл, кришка шафи для посуду і т.п.) у зручному для господарки місці. При цьому у вертикальному положенні сушарка встановлюється на ніжки 8 і протилежний їй край основи 6, а в горизонтальному положенні - на поверхню стінки 10 каркаса 1. Застосування сушарки дозволяє зберігати кришки 3 установленими по ранжиру, заощаджувати місце зберігання, час на пошук і зручно витягати їх для використання. Перевагою корисної моделі є також те, що в сушарці міститься більша кількість кришок у результаті раціонального їхнього розташування. Крім цього, конструкція сушарки кришок передбачає технологію виготовлення каркаса з однієї литої пластмасової деталі будь-якого кольору або листа нержавіючої сталі та не вимагає покриття захисною плівкою або фарбою, що істотно знижує витрати на її виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Сушарка кришок посуду, що містить каркас і тримачі кришок, яка відрізняється тим, що каркас виконаний у вигляді розрізаної по поздовжній осі симетрії зрізаної піраміди, що утворює у площині розрізу вікно для завантаження кришок, верхня і нижня основи якої закриті стінками, тримач кожної кришки посуду виконаний у вигляді ┤-подібного елемента, поздовжній стрижень якого закріплений на протилежній вікну стінці половини зрізаної піраміди, а поперечний - на її бічних стінках біля вікна завантаження кришок. 2 UA 70704 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
