Формула / Реферат

Муфта зчеплення інерційно-фрикційна конусна, що містить два ведучі натискні плоскі диски, симетрично розташовані відносно веденого плоского диска, яка відрізняється тим, що контактні поверхні ведучих натискних дисків і веденого диска виконані конусними.

Текст

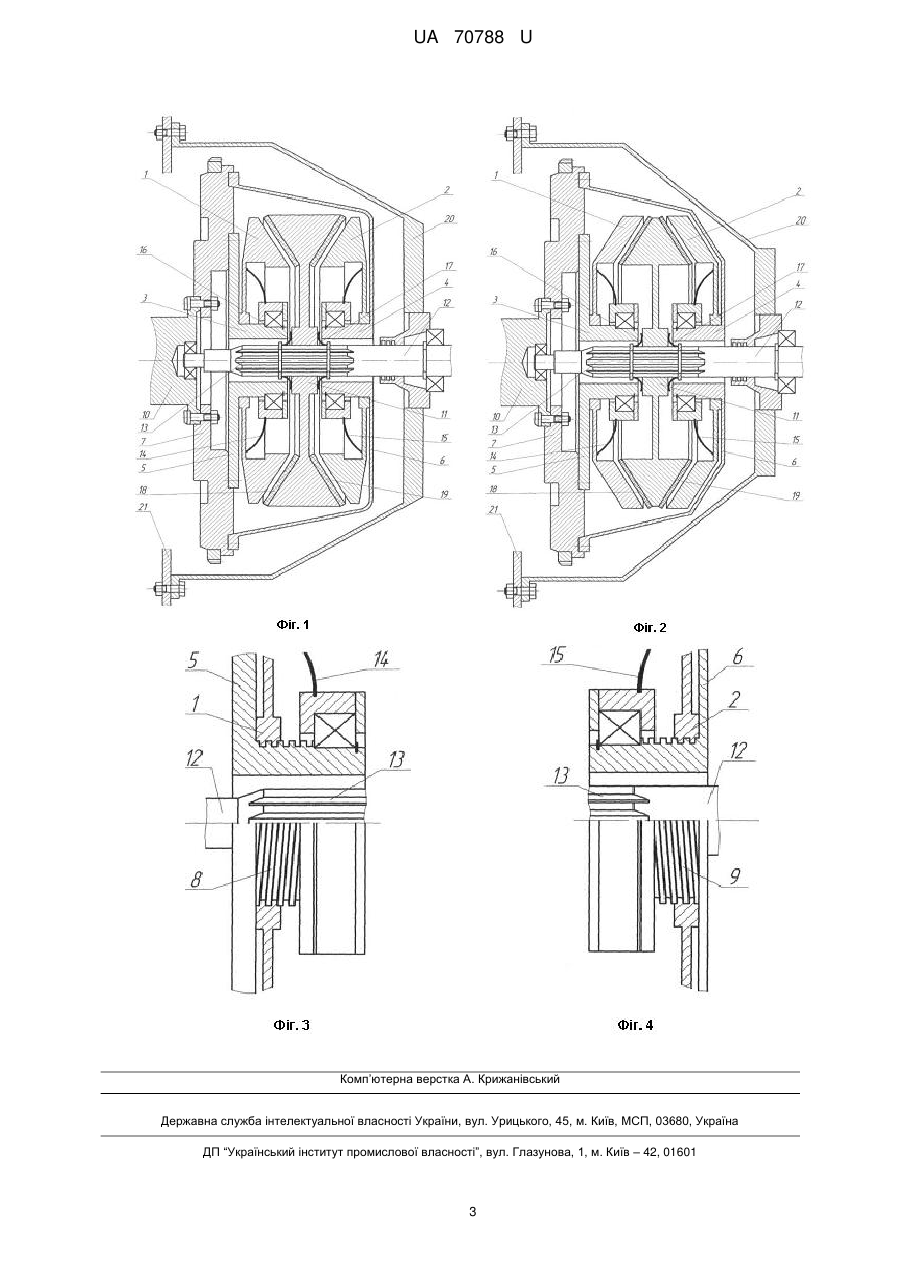

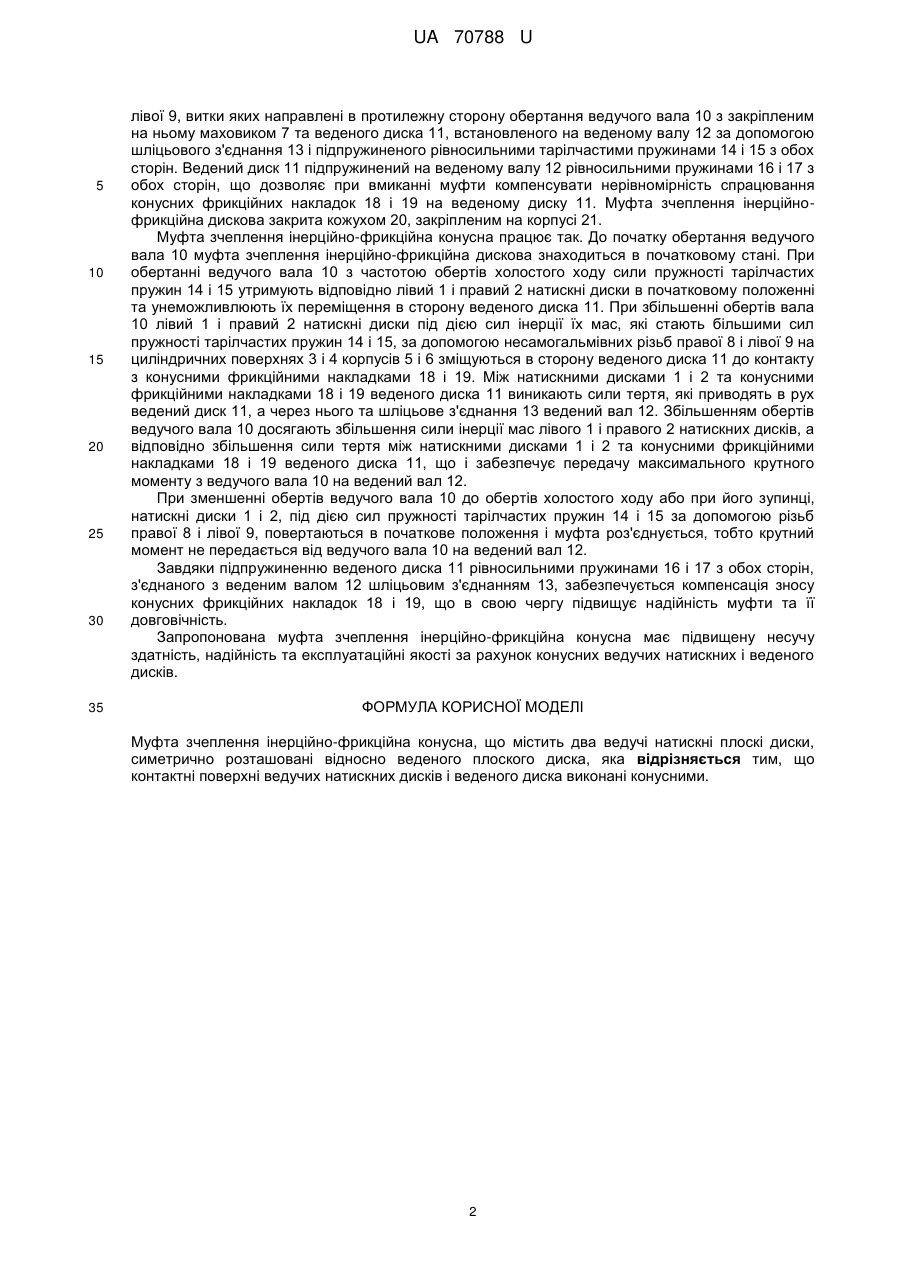

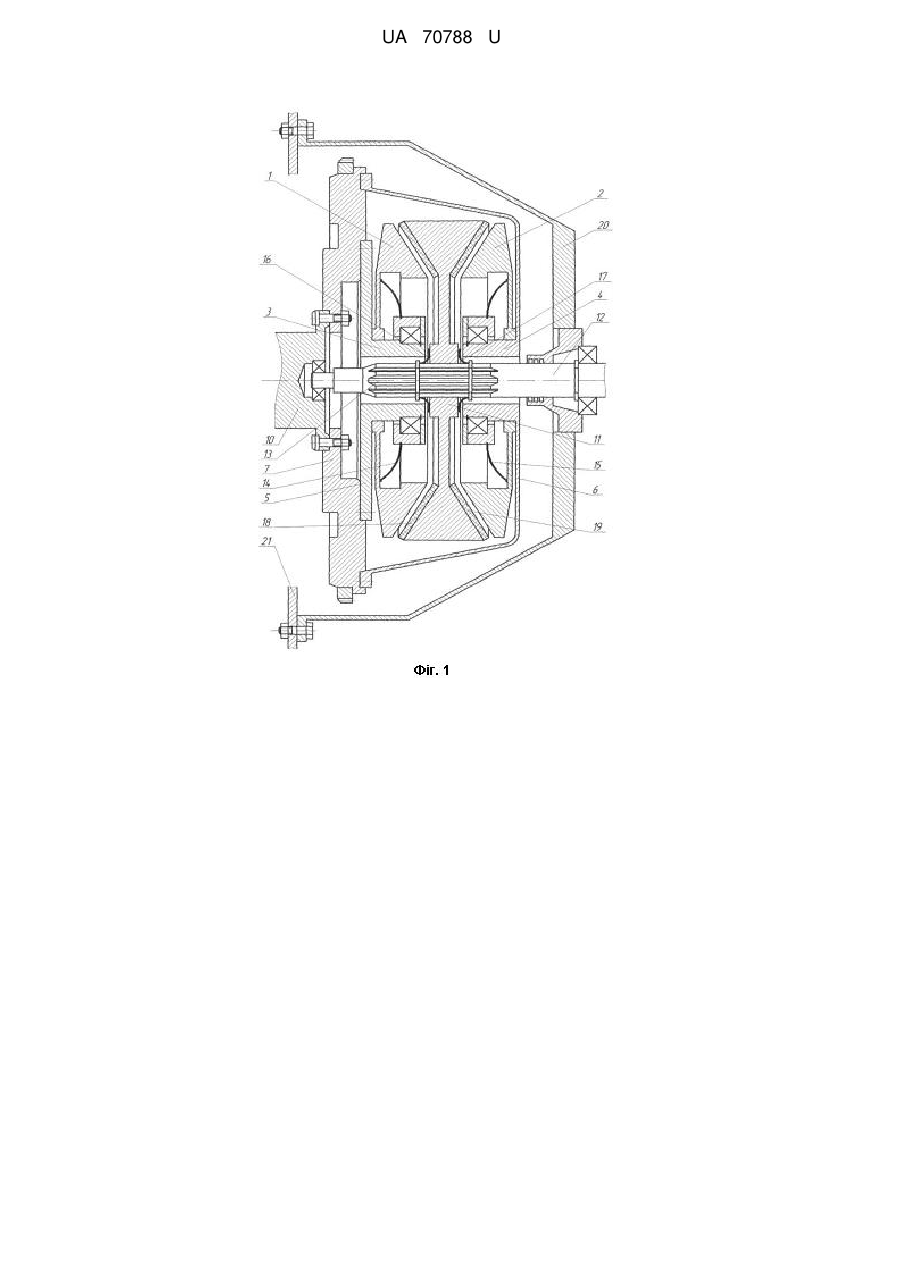

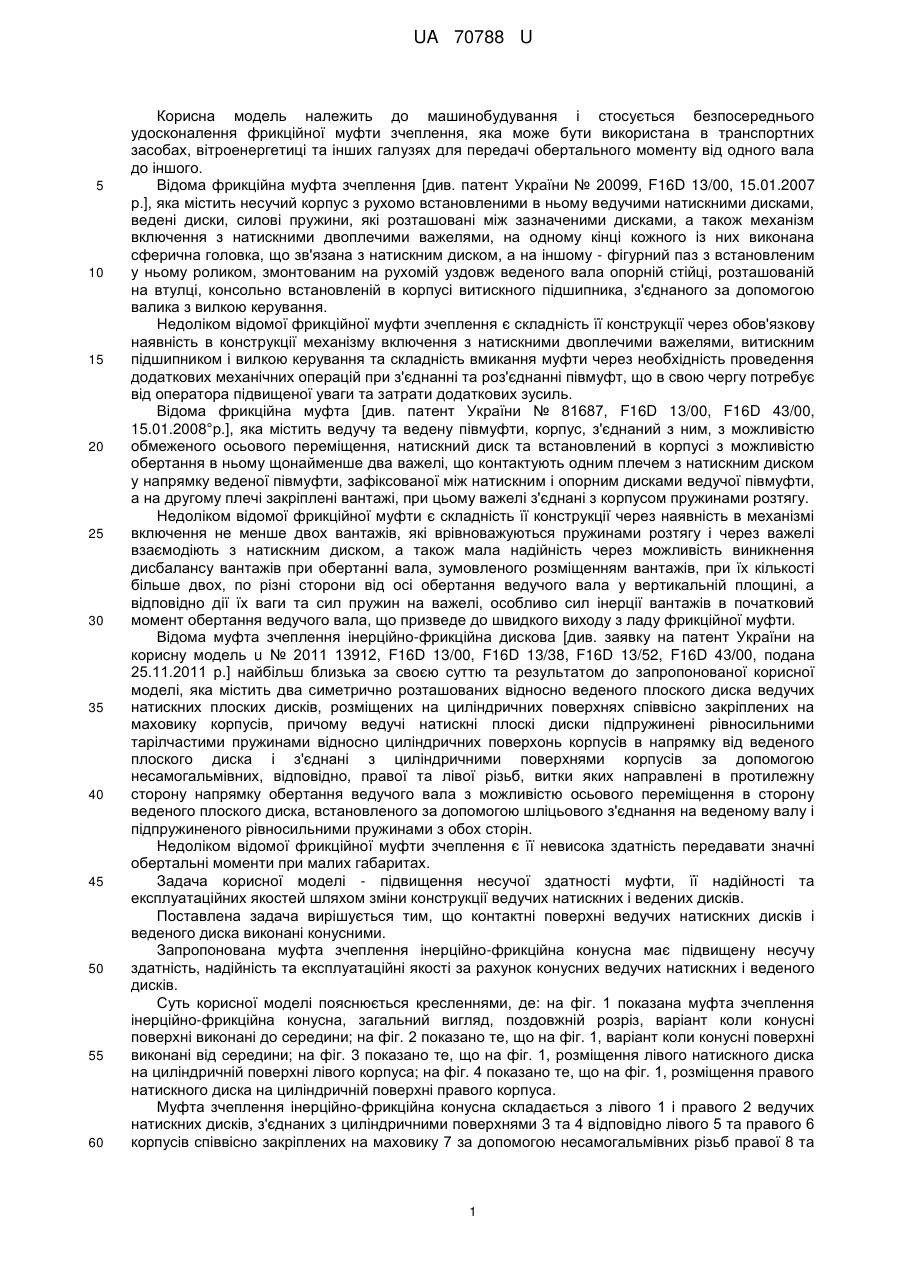

Реферат: Муфта зчеплення інерційно-фрикційна конусна містить два ведучі натискні плоскі диски, симетрично розташовані відносно веденого плоского диска. Контактні поверхні ведучих натискних дисків і веденого диска виконані конусними. UA 70788 U (12) UA 70788 U UA 70788 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується безпосереднього удосконалення фрикційної муфти зчеплення, яка може бути використана в транспортних засобах, вітроенергетиці та інших галузях для передачі обертального моменту від одного вала до іншого. Відома фрикційна муфта зчеплення [див. патент України № 20099, F16D 13/00, 15.01.2007 р.], яка містить несучий корпус з рухомо встановленими в ньому ведучими натискними дисками, ведені диски, силові пружини, які розташовані між зазначеними дисками, а також механізм включення з натискними двоплечими важелями, на одному кінці кожного із них виконана сферична головка, що зв'язана з натискним диском, а на іншому - фігурний паз з встановленим у ньому роликом, змонтованим на рухомій уздовж веденого вала опорній стійці, розташованій на втулці, консольно встановленій в корпусі витискного підшипника, з'єднаного за допомогою валика з вилкою керування. Недоліком відомої фрикційної муфти зчеплення є складність її конструкції через обов'язкову наявність в конструкції механізму включення з натискними двоплечими важелями, витискним підшипником і вилкою керування та складність вмикання муфти через необхідність проведення додаткових механічних операцій при з'єднанні та роз'єднанні півмуфт, що в свою чергу потребує від оператора підвищеної уваги та затрати додаткових зусиль. Відома фрикційна муфта [див. патент України № 81687, F16D 13/00, F16D 43/00, 15.01.2008°р.], яка містить ведучу та ведену півмуфти, корпус, з'єднаний з ним, з можливістю обмеженого осьового переміщення, натискний диск та встановлений в корпусі з можливістю обертання в ньому щонайменше два важелі, що контактують одним плечем з натискним диском у напрямку веденої півмуфти, зафіксованої між натискним і опорним дисками ведучої півмуфти, а на другому плечі закріплені вантажі, при цьому важелі з'єднані з корпусом пружинами розтягу. Недоліком відомої фрикційної муфти є складність її конструкції через наявність в механізмі включення не менше двох вантажів, які врівноважуються пружинами розтягу і через важелі взаємодіють з натискним диском, а також мала надійність через можливість виникнення дисбалансу вантажів при обертанні вала, зумовленого розміщенням вантажів, при їх кількості більше двох, по різні сторони від осі обертання ведучого вала у вертикальній площині, а відповідно дії їх ваги та сил пружин на важелі, особливо сил інерції вантажів в початковий момент обертання ведучого вала, що призведе до швидкого виходу з ладу фрикційної муфти. Відома муфта зчеплення інерційно-фрикційна дискова [див. заявку на патент України на корисну модель u № 2011 13912, F16D 13/00, F16D 13/38, F16D 13/52, F16D 43/00, подана 25.11.2011 р.] найбільш близька за своєю суттю та результатом до запропонованої корисної моделі, яка містить два симетрично розташованих відносно веденого плоского диска ведучих натискних плоских дисків, розміщених на циліндричних поверхнях співвісно закріплених на маховику корпусів, причому ведучі натискні плоскі диски підпружинені рівносильними тарілчастими пружинами відносно циліндричних поверхонь корпусів в напрямку від веденого плоского диска і з'єднані з циліндричними поверхнями корпусів за допомогою несамогальмівних, відповідно, правої та лівої різьб, витки яких направлені в протилежну сторону напрямку обертання ведучого вала з можливістю осьового переміщення в сторону веденого плоского диска, встановленого за допомогою шліцьового з'єднання на веденому валу і підпружиненого рівносильними пружинами з обох сторін. Недоліком відомої фрикційної муфти зчеплення є її невисока здатність передавати значні обертальні моменти при малих габаритах. Задача корисної моделі - підвищення несучої здатності муфти, її надійності та експлуатаційних якостей шляхом зміни конструкції ведучих натискних і ведених дисків. Поставлена задача вирішується тим, що контактні поверхні ведучих натискних дисків і веденого диска виконані конусними. Запропонована муфта зчеплення інерційно-фрикційна конусна має підвищену несучу здатність, надійність та експлуатаційні якості за рахунок конусних ведучих натискних і веденого дисків. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта зчеплення інерційно-фрикційна конусна, загальний вигляд, поздовжній розріз, варіант коли конусні поверхні виконані до середини; на фіг. 2 показано те, що на фіг. 1, варіант коли конусні поверхні виконані від середини; на фіг. 3 показано те, що на фіг. 1, розміщення лівого натискного диска на циліндричній поверхні лівого корпуса; на фіг. 4 показано те, що на фіг. 1, розміщення правого натискного диска на циліндричній поверхні правого корпуса. Муфта зчеплення інерційно-фрикційна конусна складається з лівого 1 і правого 2 ведучих натискних дисків, з'єднаних з циліндричними поверхнями 3 та 4 відповідно лівого 5 та правого 6 корпусів співвісно закріплених на маховику 7 за допомогою несамогальмівних різьб правої 8 та 1 UA 70788 U 5 10 15 20 25 30 35 лівої 9, витки яких направлені в протилежну сторону обертання ведучого вала 10 з закріпленим на ньому маховиком 7 та веденого диска 11, встановленого на веденому валу 12 за допомогою шліцьового з'єднання 13 і підпружиненого рівносильними тарілчастими пружинами 14 і 15 з обох сторін. Ведений диск 11 підпружинений на веденому валу 12 рівносильними пружинами 16 і 17 з обох сторін, що дозволяє при вмиканні муфти компенсувати нерівномірність спрацювання конусних фрикційних накладок 18 і 19 на веденому диску 11. Муфта зчеплення інерційнофрикційна дискова закрита кожухом 20, закріпленим на корпусі 21. Муфта зчеплення інерційно-фрикційна конусна працює так. До початку обертання ведучого вала 10 муфта зчеплення інерційно-фрикційна дискова знаходиться в початковому стані. При обертанні ведучого вала 10 з частотою обертів холостого ходу сили пружності тарілчастих пружин 14 і 15 утримують відповідно лівий 1 і правий 2 натискні диски в початковому положенні та унеможливлюють їх переміщення в сторону веденого диска 11. При збільшенні обертів вала 10 лівий 1 і правий 2 натискні диски під дією сил інерції їх мас, які стають більшими сил пружності тарілчастих пружин 14 і 15, за допомогою несамогальмівних різьб правої 8 і лівої 9 на циліндричних поверхнях 3 і 4 корпусів 5 і 6 зміщуються в сторону веденого диска 11 до контакту з конусними фрикційними накладками 18 і 19. Між натискними дисками 1 і 2 та конусними фрикційними накладками 18 і 19 веденого диска 11 виникають сили тертя, які приводять в рух ведений диск 11, а через нього та шліцьове з'єднання 13 ведений вал 12. Збільшенням обертів ведучого вала 10 досягають збільшення сили інерції мас лівого 1 і правого 2 натискних дисків, а відповідно збільшення сили тертя між натискними дисками 1 і 2 та конусними фрикційними накладками 18 і 19 веденого диска 11, що і забезпечує передачу максимального крутного моменту з ведучого вала 10 на ведений вал 12. При зменшенні обертів ведучого вала 10 до обертів холостого ходу або при його зупинці, натискні диски 1 і 2, під дією сил пружності тарілчастих пружин 14 і 15 за допомогою різьб правої 8 і лівої 9, повертаються в початкове положення і муфта роз'єднується, тобто крутний момент не передається від ведучого вала 10 на ведений вал 12. Завдяки підпружиненню веденого диска 11 рівносильними пружинами 16 і 17 з обох сторін, з'єднаного з веденим валом 12 шліцьовим з'єднанням 13, забезпечується компенсація зносу конусних фрикційних накладок 18 і 19, що в свою чергу підвищує надійність муфти та її довговічність. Запропонована муфта зчеплення інерційно-фрикційна конусна має підвищену несучу здатність, надійність та експлуатаційні якості за рахунок конусних ведучих натискних і веденого дисків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта зчеплення інерційно-фрикційна конусна, що містить два ведучі натискні плоскі диски, симетрично розташовані відносно веденого плоского диска, яка відрізняється тим, що контактні поверхні ведучих натискних дисків і веденого диска виконані конусними. 2 UA 70788 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Inertial-friction conical coupling clutch

Автори англійською

Malaschenko Volodymyr Oleksandrovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych, Strilets Oleh Romanovych

Назва патенту російською

Муфта сцепления инерционно-фрикционная конусная

Автори російською

Малащенко Владимир Александрович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич, Стрилец Олег Романович

МПК / Мітки

МПК: F16D 43/00, F16D 13/38, F16D 13/52, F16D 13/00

Мітки: конусна, муфта, зчеплення, інерційно-фрикційна
