Льонокомбайновий агрегат

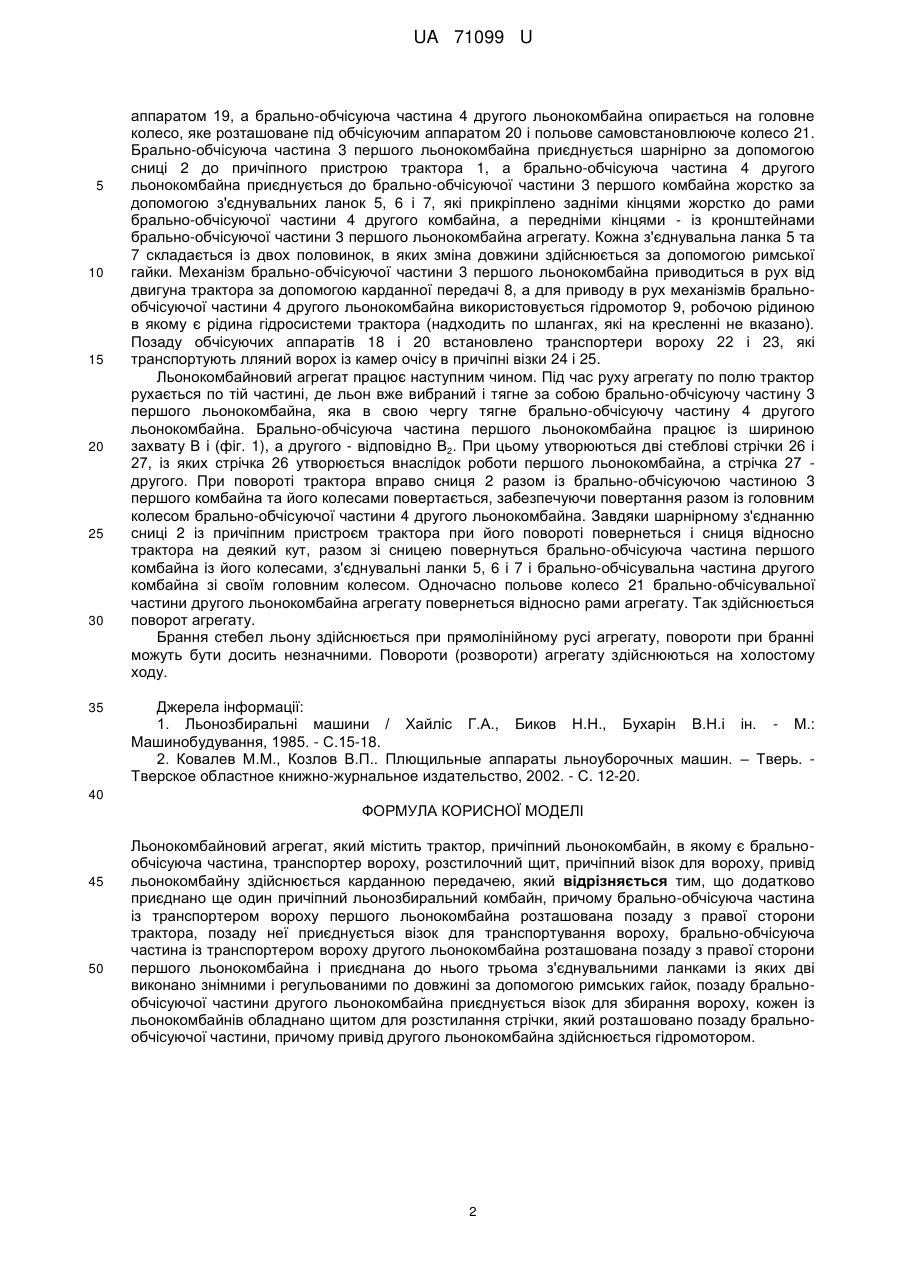

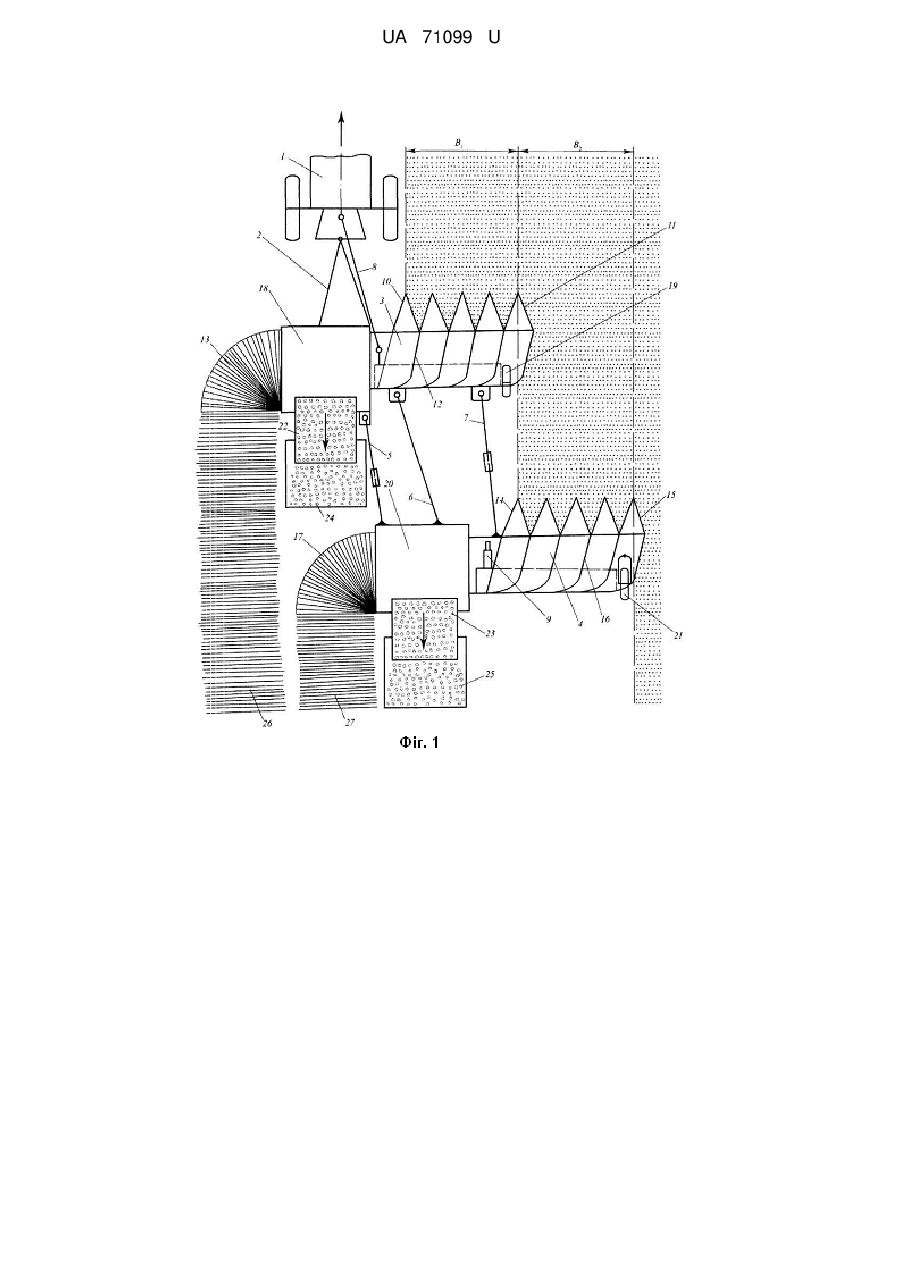

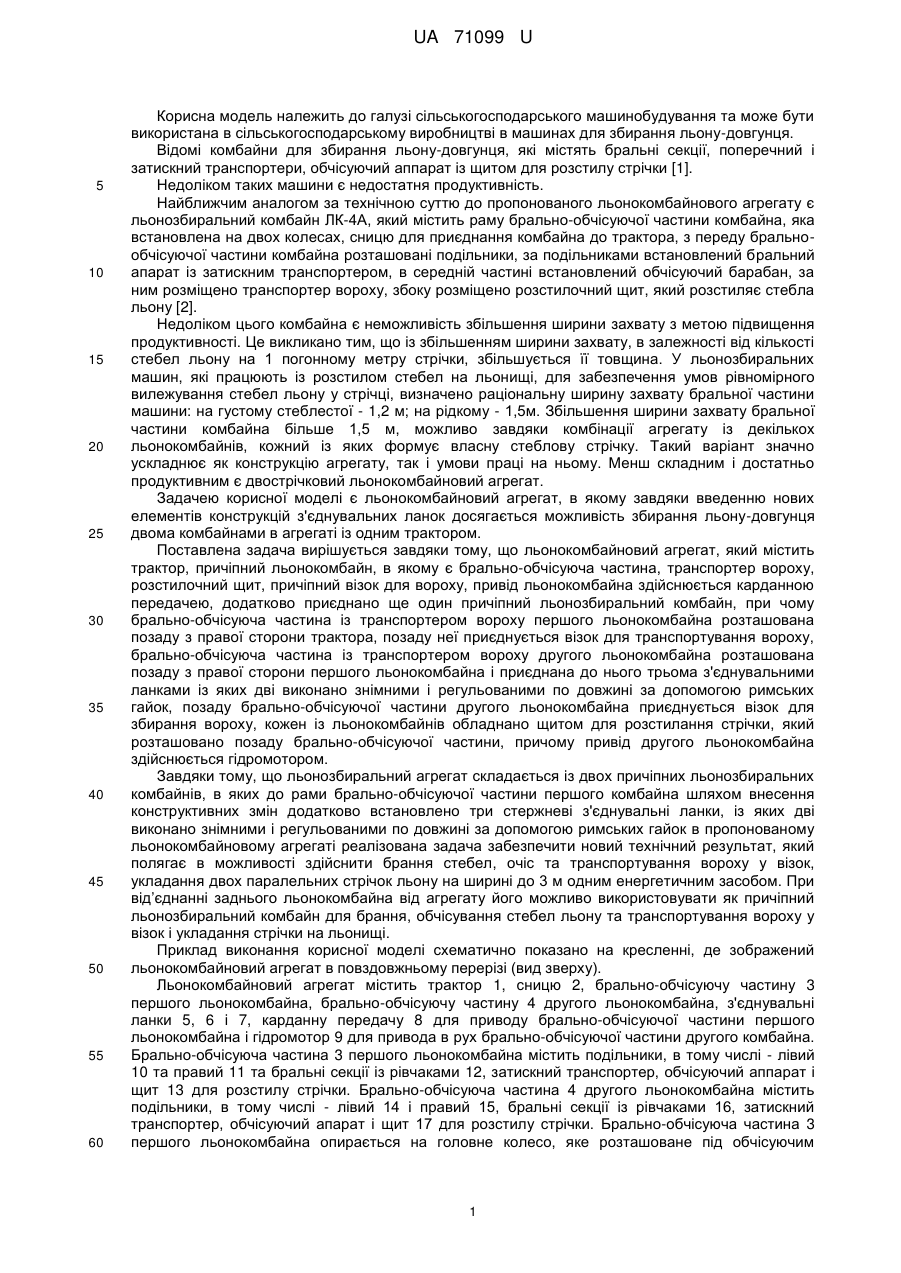

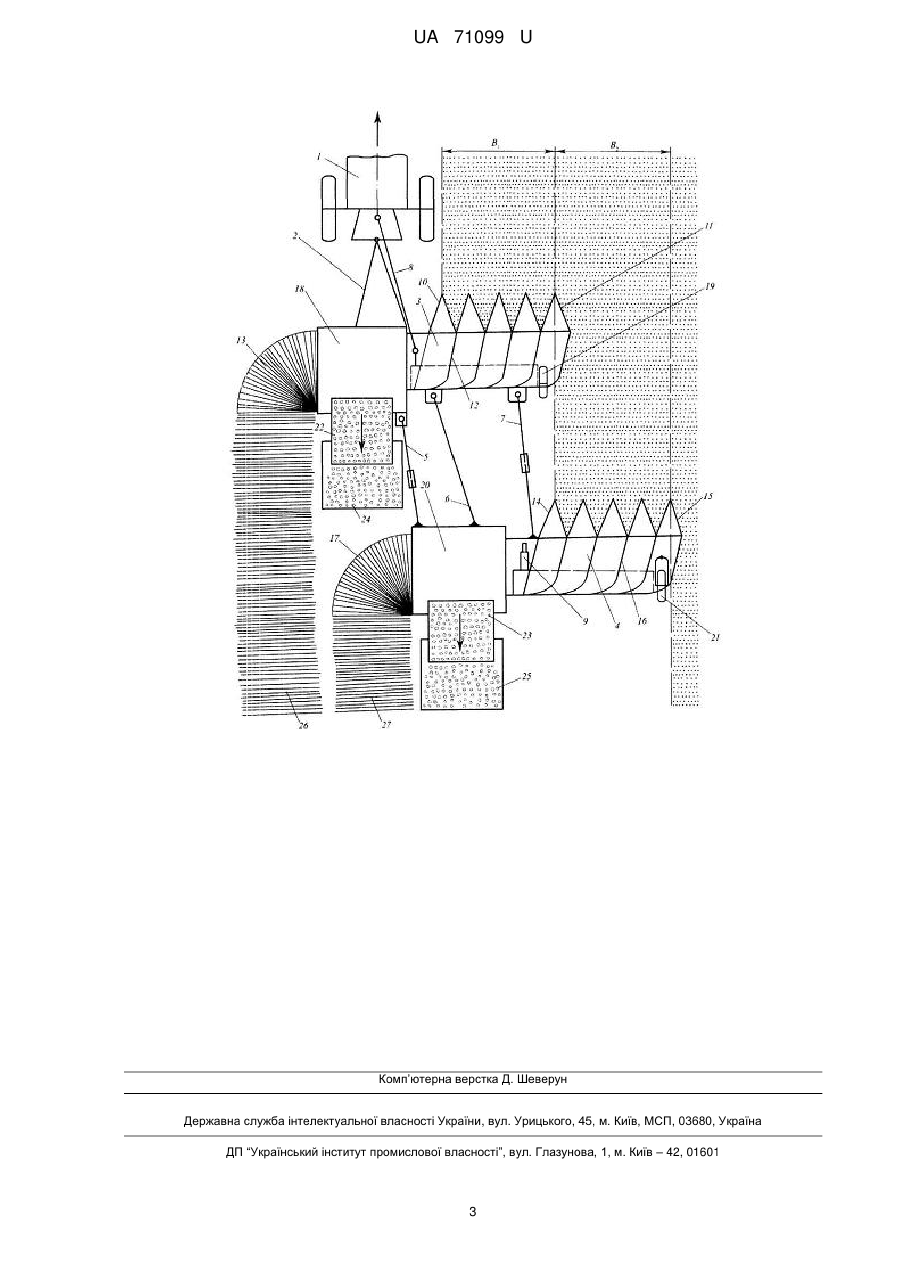

Реферат: Льонокомбайновий агрегат, який містить трактор, причіпний льонокомбайн, в якому є бральнообчісуюча частина, транспортер вороху, розстилочний щит, причіпний візок для вороху, привід льонокомбайна здійснюється карданною передачею, причому додатково приєднано ще один причіпний льонозбиральний комбайн, а брально-обчісуюча частина із транспортером вороху першого льонокомбайна розташована позаду з правої сторони трактора, позаду неї приєднується візок для транспортування вороху, брально-обчісуюча частина із транспортером вороху другого льонокомбайна розташована позаду з правої сторони першого льонокомбайна і приєднана до нього трьома з'єднувальними ланками із яких дві виконано знімними і регульованими по довжині за допомогою римських гайок, позаду брально-обчісуючої частини другого льонокомбайна приєднується візок для збирання вороху, кожен із льонокомбайнів обладнано щитом для розстилання стрічки, який розташовано позаду брально-обчісуючої частини, причому привід другого льонокомбайна здійснюється гідромотором. UA 71099 U (12) UA 71099 U UA 71099 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана в сільськогосподарському виробництві в машинах для збирання льону-довгунця. Відомі комбайни для збирання льону-довгунця, які містять бральні секції, поперечний і затискний транспортери, обчісуючий аппарат із щитом для розстилу стрічки [1]. Недоліком таких машини є недостатня продуктивність. Найближчим аналогом за технічною суттю до пропонованого льонокомбайнового агрегату є льонозбиральний комбайн ЛК-4А, який містить раму брально-обчісуючої частини комбайна, яка встановлена на двох колесах, сницю для приєднання комбайна до трактора, з переду бральнообчісуючої частини комбайна розташовані подільники, за подільниками встановлений бральний апарат із затискним транспортером, в середній частині встановлений обчісуючий барабан, за ним розміщено транспортер вороху, збоку розміщено розстилочний щит, який розстиляє стебла льону [2]. Недоліком цього комбайна є неможливість збільшення ширини захвату з метою підвищення продуктивності. Це викликано тим, що із збільшенням ширини захвату, в залежності від кількості стебел льону на 1 погонному метру стрічки, збільшується її товщина. У льонозбиральних машин, які працюють із розстилом стебел на льонищі, для забезпечення умов рівномірного вилежування стебел льону у стрічці, визначено раціональну ширину захвату бральної частини машини: на густому стеблестої - 1,2 м; на рідкому - 1,5м. Збільшення ширини захвату бральної частини комбайна більше 1,5 м, можливо завдяки комбінації агрегату із декількох льонокомбайнів, кожний із яких формує власну стеблову стрічку. Такий варіант значно ускладнює як конструкцію агрегату, так і умови праці на ньому. Менш складним і достатньо продуктивним є двострічковий льонокомбайновий агрегат. Задачею корисної моделі є льонокомбайновий агрегат, в якому завдяки введенню нових елементів конструкцій з'єднувальних ланок досягається можливість збирання льону-довгунця двома комбайнами в агрегаті із одним трактором. Поставлена задача вирішується завдяки тому, що льонокомбайновий агрегат, який містить трактор, причіпний льонокомбайн, в якому є брально-обчісуюча частина, транспортер вороху, розстилочний щит, причіпний візок для вороху, привід льонокомбайна здійснюється карданною передачею, додатково приєднано ще один причіпний льонозбиральний комбайн, при чому брально-обчісуюча частина із транспортером вороху першого льонокомбайна розташована позаду з правої сторони трактора, позаду неї приєднується візок для транспортування вороху, брально-обчісуюча частина із транспортером вороху другого льонокомбайна розташована позаду з правої сторони першого льонокомбайна і приєднана до нього трьома з'єднувальними ланками із яких дві виконано знімними і регульованими по довжині за допомогою римських гайок, позаду брально-обчісуючої частини другого льонокомбайна приєднується візок для збирання вороху, кожен із льонокомбайнів обладнано щитом для розстилання стрічки, який розташовано позаду брально-обчісуючої частини, причому привід другого льонокомбайна здійснюється гідромотором. Завдяки тому, що льонозбиральний агрегат складається із двох причіпних льонозбиральних комбайнів, в яких до рами брально-обчісуючої частини першого комбайна шляхом внесення конструктивних змін додатково встановлено три стержневі з'єднувальні ланки, із яких дві виконано знімними і регульованими по довжині за допомогою римських гайок в пропонованому льонокомбайновому агрегаті реалізована задача забезпечити новий технічний результат, який полягає в можливості здійснити брання стебел, очіс та транспортування вороху у візок, укладання двох паралельних стрічок льону на ширині до 3 м одним енергетичним засобом. При від’єднанні заднього льонокомбайна від агрегату його можливо використовувати як причіпний льонозбиральний комбайн для брання, обчісування стебел льону та транспортування вороху у візок і укладання стрічки на льонищі. Приклад виконання корисної моделі схематично показано на кресленні, де зображений льонокомбайновий агрегат в повздовжньому перерізі (вид зверху). Льонокомбайновий агрегат містить трактор 1, сницю 2, брально-обчісуючу частину 3 першого льонокомбайна, брально-обчісуючу частину 4 другого льонокомбайна, з'єднувальні ланки 5, 6 і 7, карданну передачу 8 для приводу брально-обчісуючої частини першого льонокомбайна і гідромотор 9 для привода в рух брально-обчісуючої частини другого комбайна. Брально-обчісуюча частина 3 першого льонокомбайна містить подільники, в тому числі - лівий 10 та правий 11 та бральні секції із рівчаками 12, затискний транспортер, обчісуючий аппарат і щит 13 для розстилу стрічки. Брально-обчісуюча частина 4 другого льонокомбайна містить подільники, в тому числі - лівий 14 і правий 15, бральні секції із рівчаками 16, затискний транспортер, обчісуючий апарат і щит 17 для розстилу стрічки. Брально-обчісуюча частина 3 першого льонокомбайна опирається на головне колесо, яке розташоване під обчісуючим 1 UA 71099 U 5 10 15 20 25 30 35 аппаратом 19, а брально-обчісуюча частина 4 другого льонокомбайна опирається на головне колесо, яке розташоване під обчісуючим аппаратом 20 і польове самовстановлююче колесо 21. Брально-обчісуюча частина 3 першого льонокомбайна приєднується шарнірно за допомогою сниці 2 до причіпного пристрою трактора 1, а брально-обчісуюча частина 4 другого льонокомбайна приєднується до брально-обчісуючої частини 3 першого комбайна жорстко за допомогою з'єднувальних ланок 5, 6 і 7, які прикріплено задніми кінцями жорстко до рами брально-обчісуючої частини 4 другого комбайна, а передніми кінцями - із кронштейнами брально-обчісуючої частини 3 першого льонокомбайна агрегату. Кожна з'єднувальна ланка 5 та 7 складається із двох половинок, в яких зміна довжини здійснюється за допомогою римської гайки. Механізм брально-обчісуючої частини 3 першого льонокомбайна приводиться в рух від двигуна трактора за допомогою карданної передачі 8, а для приводу в рух механізмів бральнообчісуючої частини 4 другого льонокомбайна використовується гідромотор 9, робочою рідиною в якому є рідина гідросистеми трактора (надходить по шлангах, які на кресленні не вказано). Позаду обчісуючих аппаратів 18 і 20 встановлено транспортери вороху 22 і 23, які транспортують лляний ворох із камер очісу в причіпні візки 24 і 25. Льонокомбайновий агрегат працює наступним чином. Під час руху агрегату по полю трактор рухається по тій частині, де льон вже вибраний і тягне за собою брально-обчісуючу частину 3 першого льонокомбайна, яка в свою чергу тягне брально-обчісуючу частину 4 другого льонокомбайна. Брально-обчісуюча частина першого льонокомбайна працює із шириною захвату В і (фіг. 1), а другого - відповідно В2. При цьому утворюються дві стеблові стрічки 26 і 27, із яких стрічка 26 утворюється внаслідок роботи першого льонокомбайна, а стрічка 27 другого. При повороті трактора вправо сниця 2 разом із брально-обчісуючою частиною 3 першого комбайна та його колесами повертається, забезпечуючи повертання разом із головним колесом брально-обчісуючої частини 4 другого льонокомбайна. Завдяки шарнірному з'єднанню сниці 2 із причіпним пристроєм трактора при його повороті повернеться і сниця відносно трактора на деякий кут, разом зі сницею повернуться брально-обчісуюча частина першого комбайна із його колесами, з'єднувальні ланки 5, 6 і 7 і брально-обчісувальна частина другого комбайна зі своїм головним колесом. Одночасно польове колесо 21 брально-обчісувальної частини другого льонокомбайна агрегату повернеться відносно рами агрегату. Так здійснюється поворот агрегату. Брання стебел льону здійснюється при прямолінійному русі агрегату, повороти при бранні можуть бути досить незначними. Повороти (розвороти) агрегату здійснюються на холостому ходу. Джерела інформації: 1. Льонозбиральні машини / Хайліс Г.А., Биков Н.Н., Бухарін В.Н.і ін. - М.: Машинобудування, 1985. - С.15-18. 2. Ковалев М.М., Козлов В.П.. Плющильные аппараты льноуборочных машин. – Тверь. Тверское областное книжно-журнальное издательство, 2002. - С. 12-20. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Льонокомбайновий агрегат, який містить трактор, причіпний льонокомбайн, в якому є бральнообчісуюча частина, транспортер вороху, розстилочний щит, причіпний візок для вороху, привід льонокомбайну здійснюється карданною передачею, який відрізняється тим, що додатково приєднано ще один причіпний льонозбиральний комбайн, причому брально-обчісуюча частина із транспортером вороху першого льонокомбайна розташована позаду з правої сторони трактора, позаду неї приєднується візок для транспортування вороху, брально-обчісуюча частина із транспортером вороху другого льонокомбайна розташована позаду з правої сторони першого льонокомбайна і приєднана до нього трьома з'єднувальними ланками із яких дві виконано знімними і регульованими по довжині за допомогою римських гайок, позаду бральнообчісуючої частини другого льонокомбайна приєднується візок для збирання вороху, кожен із льонокомбайнів обладнано щитом для розстилання стрічки, який розташовано позаду бральнообчісуючої частини, причому привід другого льонокомбайна здійснюється гідромотором. 2 UA 71099 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
