Модульний агрегат грунтообробний

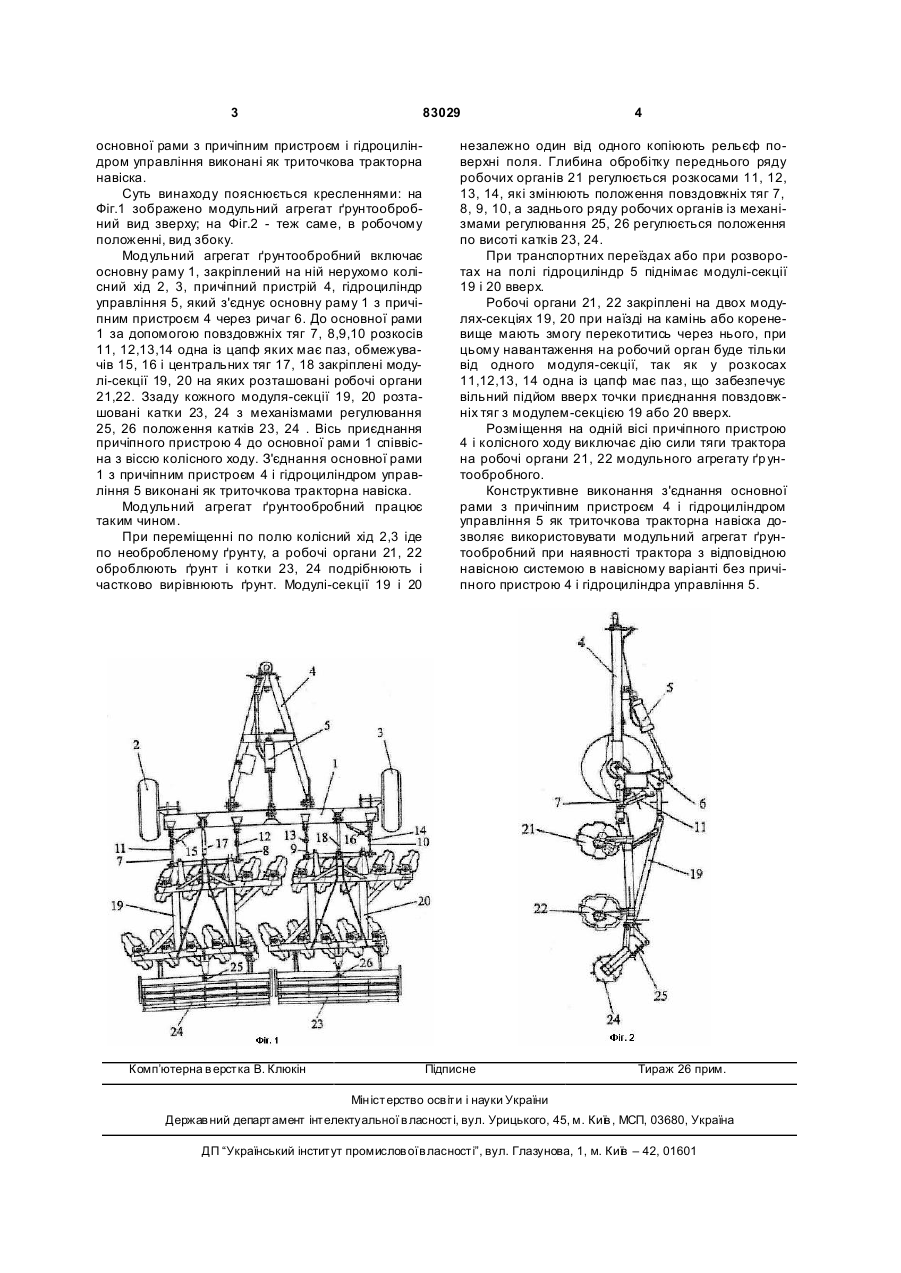

1. Модульний агрегат ґрунтообробний, що містить причіпний пристрій, основну раму, опорні колеса, рами-секції з робочими органами і механі 3 83029 основної рами з причіпним пристроєм і гідроциліндром управління виконані як триточкова тракторна навіска. Суть винаходу пояснюється кресленнями: на Фіг.1 зображено модульний агрегат ґрунтообробний вид зверху; на Фіг.2 - теж саме, в робочому положенні, вид збоку. Модульний агрегат ґрунтообробний включає основну раму 1, закріплений на ній нерухомо колісний хід 2, 3, причіпний пристрій 4, гідроциліндр управління 5, який з'єднує основну раму 1 з причіпним пристроєм 4 через ричаг 6. До основної рами 1 за допомогою повздовжніх тяг 7, 8,9,10 розкосів 11, 12,13,14 одна із цапф яких має паз, обмежувачів 15, 16 і центральних тяг 17, 18 закріплені модулі-секції 19, 20 на яких розташовані робочі органи 21,22. Ззаду кожного модуля-секції 19, 20 розташовані катки 23, 24 з механізмами регулювання 25, 26 положення катків 23, 24 . Вісь приєднання причіпного пристрою 4 до основної рами 1 співвісна з віссю колісного ходу. З'єднання основної рами 1 з причіпним пристроєм 4 і гідроциліндром управління 5 виконані як триточкова тракторна навіска. Модульний агрегат ґрунтообробний працює таким чином. При переміщенні по полю колісний хід 2,3 іде по необробленому ґрунту, а робочі органи 21, 22 оброблюють ґрунт і котки 23, 24 подрібнюють і частково вирівнюють ґрунт. Модулі-секції 19 і 20 Комп’ютерна в ерстка В. Клюкін 4 незалежно один від одного копіюють рельєф поверхні поля. Глибина обробітку переднього ряду робочих органів 21 регулюється розкосами 11, 12, 13, 14, які змінюють положення повздовжніх тяг 7, 8, 9, 10, а заднього ряду робочих органів із механізмами регулювання 25, 26 регулюється положення по висоті катків 23, 24. При транспортних переїздах або при розворотах на полі гідроциліндр 5 піднімає модулі-секції 19 і 20 вверх. Робочі органи 21, 22 закріплені на двох модулях-секціях 19, 20 при наїзді на камінь або кореневище мають змогу перекотитись через нього, при цьому навантаження на робочий орган буде тільки від одного модуля-секції, так як у розкосах 11,12,13, 14 одна із цапф має паз, що забезпечує вільний підйом вверх точки приєднання повздовжніх тяг з модулем-секцією 19 або 20 вверх. Розміщення на одній вісі причіпного пристрою 4 і колісного ходу виключає дію сили тяги трактора на робочі органи 21, 22 модульного агрегату ґр унтообробного. Конструктивне виконання з'єднання основної рами з причіпним пристроєм 4 і гідроциліндром управління 5 як триточкова тракторна навіска дозволяє використовувати модульний агрегат ґрунтообробний при наявності трактора з відповідною навісною системою в навісному варіанті без причіпного пристрою 4 і гідроциліндра управління 5. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
