Комбайн для збирання льону-довгунця (в повній стиглості)

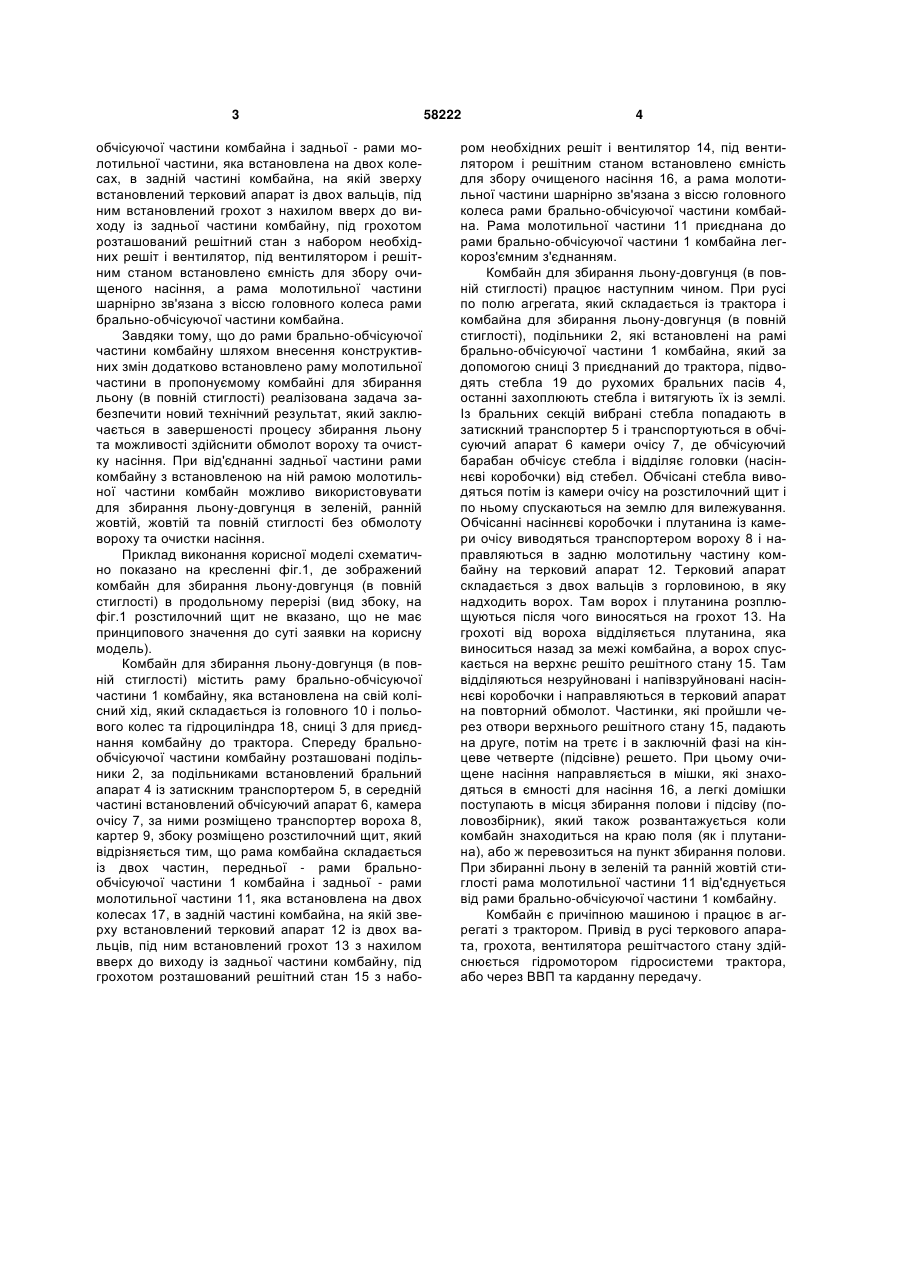

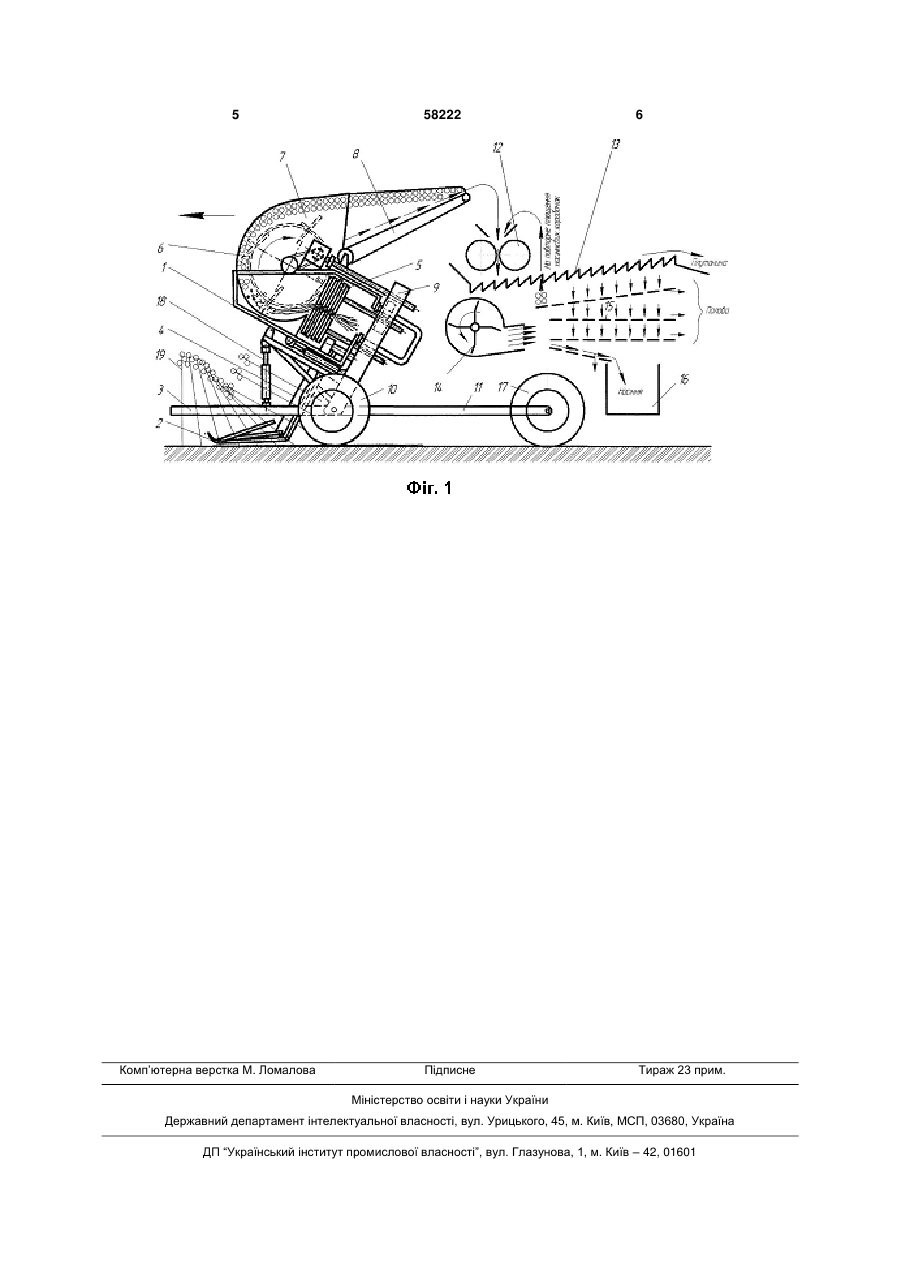

Комбайн для збирання льону-довгунця (в повній стиглості), який містить раму бральнообчісуючої частини комбайна, яка встановлена на двох колесах, сницю для приєднання комбайна до трактора, спереду брально-обчісуючої частини комбайна розташовані подільники, за подільника 3 обчісуючої частини комбайна і задньої - рами молотильної частини, яка встановлена на двох колесах, в задній частині комбайна, на якій зверху встановлений терковий апарат із двох вальців, під ним встановлений грохот з нахилом вверх до виходу із задньої частини комбайну, під грохотом розташований решітний стан з набором необхідних решіт і вентилятор, під вентилятором і решітним станом встановлено ємність для збору очищеного насіння, а рама молотильної частини шарнірно зв'язана з віссю головного колеса рами брально-обчісуючої частини комбайна. Завдяки тому, що до рами брально-обчісуючої частини комбайну шляхом внесення конструктивних змін додатково встановлено раму молотильної частини в пропонуємому комбайні для збирання льону (в повній стиглості) реалізована задача забезпечити новий технічний результат, який заключається в завершеності процесу збирання льону та можливості здійснити обмолот вороху та очистку насіння. При від'єднанні задньої частини рами комбайну з встановленою на ній рамою молотильної частини комбайн можливо використовувати для збирання льону-довгунця в зеленій, ранній жовтій, жовтій та повній стиглості без обмолоту вороху та очистки насіння. Приклад виконання корисної моделі схематично показано на кресленні фіг.1, де зображений комбайн для збирання льону-довгунця (в повній стиглості) в продольному перерізі (вид збоку, на фіг.1 розстилочний щит не вказано, що не має принципового значення до суті заявки на корисну модель). Комбайн для збирання льону-довгунця (в повній стиглості) містить раму брально-обчісуючої частини 1 комбайну, яка встановлена на свій колісний хід, який складається із головного 10 і польового колес та гідроциліндра 18, сниці 3 для приєднання комбайну до трактора. Спереду бральнообчісуючої частини комбайну розташовані подільники 2, за подільниками встановлений бральний апарат 4 із затискним транспортером 5, в середній частині встановлений обчісуючий апарат 6, камера очісу 7, за ними розміщено транспортер вороха 8, картер 9, збоку розміщено розстилочний щит, який відрізняється тим, що рама комбайна складається із двох частин, передньої - рами бральнообчісуючої частини 1 комбайна і задньої - рами молотильної частини 11, яка встановлена на двох колесах 17, в задній частині комбайна, на якій зверху встановлений терковий апарат 12 із двох вальців, під ним встановлений грохот 13 з нахилом вверх до виходу із задньої частини комбайну, під грохотом розташований решітний стан 15 з набо 58222 4 ром необхідних решіт і вентилятор 14, під вентилятором і решітним станом встановлено ємність для збору очищеного насіння 16, а рама молотильної частини шарнірно зв'язана з віссю головного колеса рами брально-обчісуючої частини комбайна. Рама молотильної частини 11 приєднана до рами брально-обчісуючої частини 1 комбайна легкороз'ємним з'єднанням. Комбайн для збирання льону-довгунця (в повній стиглості) працює наступним чином. При русі по полю агрегата, який складається із трактора і комбайна для збирання льону-довгунця (в повній стиглості), подільники 2, які встановлені на рамі брально-обчісуючої частини 1 комбайна, який за допомогою сниці 3 приєднаний до трактора, підводять стебла 19 до рухомих бральних пасів 4, останні захоплюють стебла і витягують їх із землі. Із бральних секцій вибрані стебла попадають в затискний транспортер 5 і транспортуються в обчісуючий апарат 6 камери очісу 7, де обчісуючий барабан обчісує стебла і відділяє головки (насіннєві коробочки) від стебел. Обчісані стебла виводяться потім із камери очісу на розстилочний щит і по ньому спускаються на землю для вилежування. Обчісанні насіннєві коробочки і плутанина із камери очісу виводяться транспортером вороху 8 і направляються в задню молотильну частину комбайну на терковий апарат 12. Терковий апарат складається з двох вальців з горловиною, в яку надходить ворох. Там ворох і плутанина розплющуються після чого виносяться на грохот 13. На грохоті від вороха відділяється плутанина, яка виноситься назад за межі комбайна, а ворох спускається на верхнє решіто решітного стану 15. Там відділяються незруйновані і напівзруйновані насіннєві коробочки і направляються в терковий апарат на повторний обмолот. Частинки, які пройшли через отвори верхнього решітного стану 15, падають на друге, потім на третє і в заключній фазі на кінцеве четверте (підсівне) решето. При цьому очищене насіння направляється в мішки, які знаходяться в ємності для насіння 16, а легкі домішки поступають в місця збирання полови і підсіву (половозбірник), який також розвантажується коли комбайн знаходиться на краю поля (як і плутанина), або ж перевозиться на пункт збирання полови. При збиранні льону в зеленій та ранній жовтій стиглості рама молотильної частини 11 від'єднується від рами брально-обчісуючої частини 1 комбайну. Комбайн є причіпною машиною і працює в агрегаті з трактором. Привід в русі теркового апарата, грохота, вентилятора решітчастого стану здійснюється гідромотором гідросистеми трактора, або через ВВП та карданну передачу. 5 Комп’ютерна верстка М. Ломалова 58222 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
