Розпушувач стебел льону

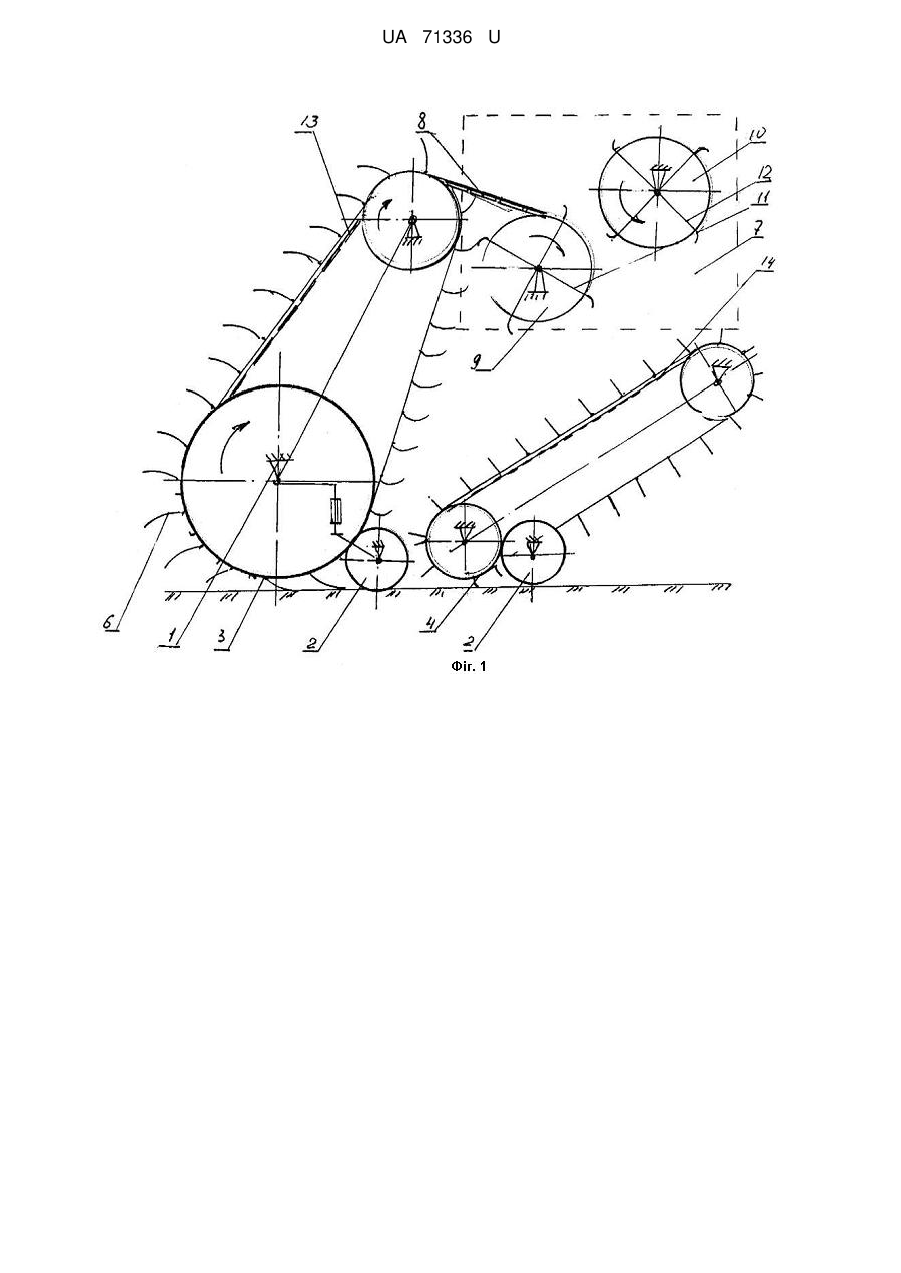

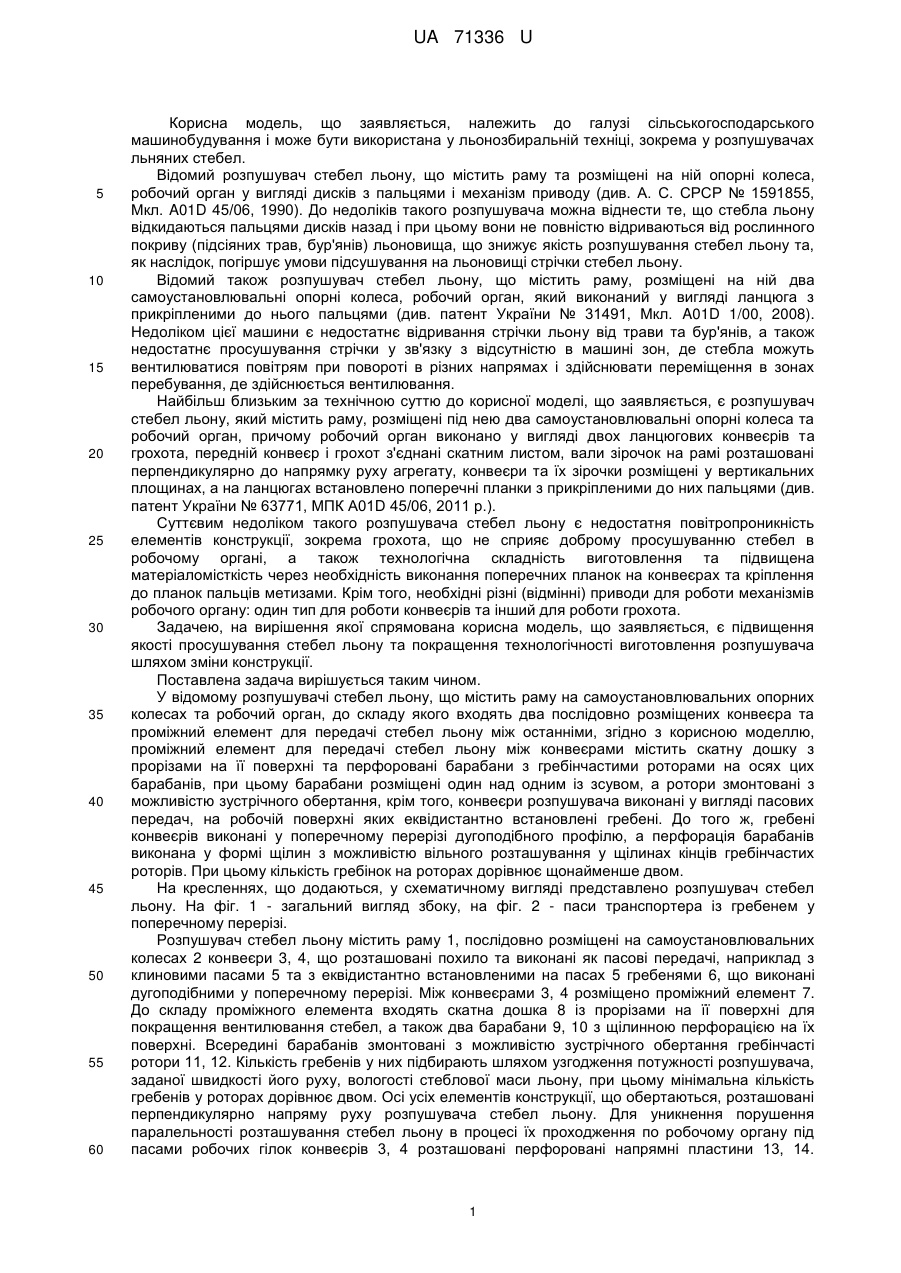

Реферат: Розпушувач стебел льону містить раму на самоустановлювальних опорних колесах та робочий орган, до складу якого входять два послідовно розміщених конвеєри та проміжний елемент для передачі стебел льону між останніми. Проміжний елемент для передачі стебел льону між конвеєрами містить скатну дошку з прорізами на її поверхні та перфоровані барабани з гребінчастими роторами на осях цих барабанів. Барабани розміщені один над одним із зсувом. Ротори змонтовані з можливістю зустрічного обертання. Конвеєри розпушувача виконані у вигляді пасових передач, на робочій поверхні яких еквідистантно встановлені гребені. UA 71336 U (12) UA 71336 U UA 71336 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі сільськогосподарського машинобудування і може бути використана у льонозбиральній техніці, зокрема у розпушувачах льняних стебел. Відомий розпушувач стебел льону, що містить раму та розміщені на ній опорні колеса, робочий орган у вигляді дисків з пальцями і механізм приводу (див. А. С. СРСР № 1591855, Мкл. A01D 45/06, 1990). До недоліків такого розпушувача можна віднести те, що стебла льону відкидаються пальцями дисків назад і при цьому вони не повністю відриваються від рослинного покриву (підсіяних трав, бур'янів) льоновища, що знижує якість розпушування стебел льону та, як наслідок, погіршує умови підсушування на льоновищі стрічки стебел льону. Відомий також розпушувач стебел льону, що містить раму, розміщені на ній два самоустановлювальні опорні колеса, робочий орган, який виконаний у вигляді ланцюга з прикріпленими до нього пальцями (див. патент України № 31491, Мкл. A01D 1/00, 2008). Недоліком цієї машини є недостатнє відривання стрічки льону від трави та бур'янів, а також недостатнє просушування стрічки у зв'язку з відсутністю в машині зон, де стебла можуть вентилюватися повітрям при повороті в різних напрямах і здійснювати переміщення в зонах перебування, де здійснюється вентилювання. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є розпушувач стебел льону, який містить раму, розміщені під нею два самоустановлювальні опорні колеса та робочий орган, причому робочий орган виконано у вигляді двох ланцюгових конвеєрів та грохота, передній конвеєр і грохот з'єднані скатним листом, вали зірочок на рамі розташовані перпендикулярно до напрямку руху агрегату, конвеєри та їх зірочки розміщені у вертикальних площинах, а на ланцюгах встановлено поперечні планки з прикріпленими до них пальцями (див. патент України № 63771, МПК А01D 45/06, 2011 р.). Суттєвим недоліком такого розпушувача стебел льону є недостатня повітропроникність елементів конструкції, зокрема грохота, що не сприяє доброму просушуванню стебел в робочому органі, а також технологічна складність виготовлення та підвищена матеріаломісткість через необхідність виконання поперечних планок на конвеєрах та кріплення до планок пальців метизами. Крім того, необхідні різні (відмінні) приводи для роботи механізмів робочого органу: один тип для роботи конвеєрів та інший для роботи грохота. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є підвищення якості просушування стебел льону та покращення технологічності виготовлення розпушувача шляхом зміни конструкції. Поставлена задача вирішується таким чином. У відомому розпушувачі стебел льону, що містить раму на самоустановлювальних опорних колесах та робочий орган, до складу якого входять два послідовно розміщених конвеєра та проміжний елемент для передачі стебел льону між останніми, згідно з корисною моделлю, проміжний елемент для передачі стебел льону між конвеєрами містить скатну дошку з прорізами на її поверхні та перфоровані барабани з гребінчастими роторами на осях цих барабанів, при цьому барабани розміщені один над одним із зсувом, а ротори змонтовані з можливістю зустрічного обертання, крім того, конвеєри розпушувача виконані у вигляді пасових передач, на робочій поверхні яких еквідистантно встановлені гребені. До того ж, гребені конвеєрів виконані у поперечному перерізі дугоподібного профілю, а перфорація барабанів виконана у формі щілин з можливістю вільного розташування у щілинах кінців гребінчастих роторів. При цьому кількість гребінок на роторах дорівнює щонайменше двом. На кресленнях, що додаються, у схематичному вигляді представлено розпушувач стебел льону. На фіг. 1 - загальний вигляд збоку, на фіг. 2 - паси транспортера із гребенем у поперечному перерізі. Розпушувач стебел льону містить раму 1, послідовно розміщені на самоустановлювальних колесах 2 конвеєри 3, 4, що розташовані похило та виконані як пасові передачі, наприклад з клиновими пасами 5 та з еквідистантно встановленими на пасах 5 гребенями 6, що виконані дугоподібними у поперечному перерізі. Між конвеєрами 3, 4 розміщено проміжний елемент 7. До складу проміжного елемента входять скатна дошка 8 із прорізами на її поверхні для покращення вентилювання стебел, а також два барабани 9, 10 з щілинною перфорацією на їх поверхні. Всередині барабанів змонтовані з можливістю зустрічного обертання гребінчасті ротори 11, 12. Кількість гребенів у них підбирають шляхом узгодження потужності розпушувача, заданої швидкості його руху, вологості стеблової маси льону, при цьому мінімальна кількість гребенів у роторах дорівнює двом. Осі усіх елементів конструкції, що обертаються, розташовані перпендикулярно напряму руху розпушувача стебел льону. Для уникнення порушення паралельності розташування стебел льону в процесі їх проходження по робочому органу під пасами робочих гілок конвеєрів 3, 4 розташовані перфоровані напрямні пластини 13, 14. 1 UA 71336 U 5 10 15 Механізм приводу, зв'язаний з валом відбору потужності енергомодуля (наприклад, трактора), на кресленнях не показаний. Розпушувач стрічки льону працює таким чином. При русі розпушувача стрічки льону вздовж укладених на полі стрічок стебел льону гребені 6 конвеєра 3 піднімають стебла та транспортують їх у проміжний елемент 7 робочого органу, де з конвеєра 3 по скатній дошці 8 стебла потрапляють на перфоровану поверхню барабана 9, в щілинних перфораціях якого обертається гребінчастий ротор 11, зубцями гребенів ротора 11 стебла льону підхоплюються та перекидаються у зону дії другого барабана, зубцями гребенів ротора якого стебла підхоплюються і транспортуються на робочу поверхню конвеєра 4. Конвеєр 4 укладає стебла позаду розпушувача на льоновище. В процесі транспортування стебел льону по конвеєрах та в зоні дії елемента передачі стебел льону з конвеєра на конвеєр здійснюється інтенсивне вентилювання стебел завдяки наявності великої кількості добре вентильованих перфорованих робочих поверхонь та гребінчастих елементів, що лише точково торкаються маси стебел, сприяючи покращенню її вентилювання, а, відповідно, й підсушуванню стебел, дотримуючись паралельності розташування стебел у процесі обробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Розпушувач стебел льону, що містить раму на самоустановлювальних опорних колесах та робочий орган, до складу якого входять два послідовно розміщених конвеєри та проміжний елемент для передачі стебел льону між останніми, який відрізняється тим, що проміжний елемент для передачі стебел льону між конвеєрами містить скатну дошку з прорізами на її поверхні та перфоровані барабани з гребінчастими роторами на осях цих барабанів, при цьому барабани розміщені один над одним із зсувом, а ротори змонтовані з можливістю зустрічного обертання, крім того, конвеєри розпушувача виконані у вигляді пасових передач, на робочій поверхні яких еквідистантно встановлені гребені. 2. Розпушувач стебел льону за п. 1, який відрізняється тим, що гребені конвеєрів виконані у поперечному перерізі дугоподібного профілю. 3. Розпушувач стебел льону за п. 1, який відрізняється тим, що перфорація барабанів виконана у формі щілин з можливістю вільного розташування у щілинах кінців гребінчастих роторів, при цьому кількість гребінок на роторах дорівнює щонайменше двом. 2 UA 71336 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
