Розпушувач стрічки льону

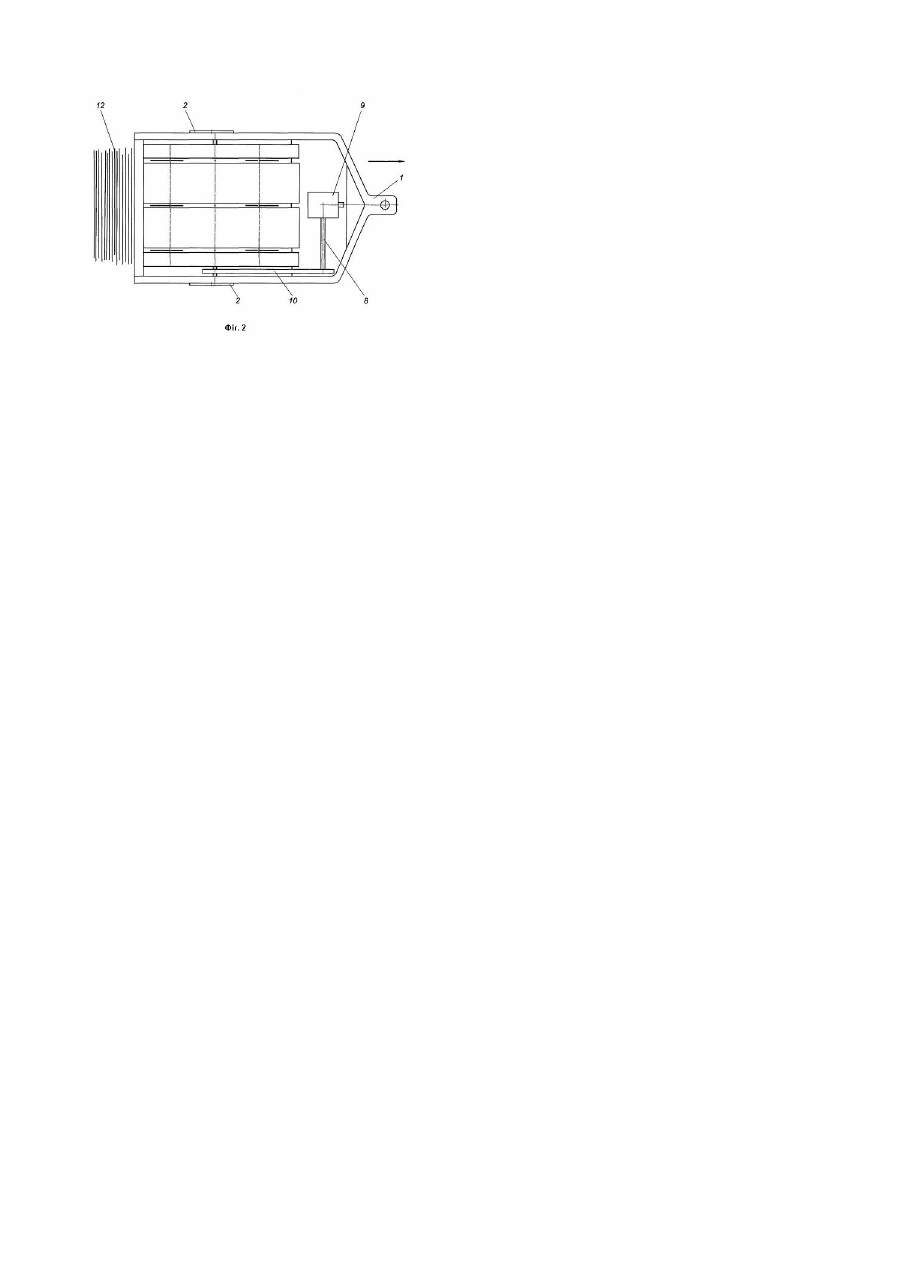

Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як розпушувач стрічки льону. Відомий обертач стрічки льону ОСН-1, що містить раму та розміщені на ній підбиральний барабан з пальцями, копіювальне колесо, транспортер з перехресним пасом, напрямні прутки, прикочувальний барабан і механізм приводу [див. Справочник льновода /М.М.Труш, И.П.Сергеев, А.Н. Марченков и др. - Л.: Агропромиздат, 1985. - С. 117 - 120.]. Недоліками такого обертача стрічки льону є: спосіб агрегатування тільки з одним типом тракторів, що мають реверсивний хід, а також неможливість розпушування стрічки льону під час її розстилання на льоновищі. Найбільш близьким за технічною суттю до запропонованого є розпушувач стрічки льону, що містить раму та розміщені на ній опорні колеса, диски з пальцями і механізм приводу [див. А.С. СССР №1591855, кл. A01D45/06, 1990р.]. До недоліків такого розпушувача можна віднести неможливість забезпечити повне відривання стрічки льону від рослинного покриву (підсіяних трав, бур'янів) льоновища, що знижує якість розпушування стрічки льону, та, як наслідок, погіршує умови її підсушування на льоновищі. В основу корисної моделі поставлено задачу шляхом зміни конструкції розпушувача стрічки льону забезпечити повне відривання стрічки льону від рослинного покриву льоновища і тим самим підвищити якість її розпушування. Поставлена задача вирішується таким чином. У розпушувача стрічки льону, що містить раму та розміщені на ній опорні колеса, диски з пальцями і механізм приводу, згідно із запропонованою корисною моделлю вал дисків встановлено на рамі перпендикулярно напряму руху трактора, диски з пальцями розташовано у вертикальних площинах, а між ними встановлено напрямні поверхні, радіуси кривини яких більші за радіуси дисків, крім того, над напрямними поверхнями і дисками розміщено кожух. Розпушувач стрічки льону в схематичному вигляді зображений на приведених кресленнях, де на Фіг.1 показано вигляд збоку на розпушувач, а на Фіг.2 - вигляд зверху на розпушувач. Розпушувач стрічки льону містить раму 1 та розміщені на ній два самоустанавлювальних опорних колеса 2, диски 3 з пальцями 4, розташовані у вертикальних площинах, між якими встановлені напрямні поверхні 5 з радіусами кривини більшими за радіуси дисків 3, кожух 6, розміщений над напрямними поверхнями 5 і дисками 3, гідроциліндр 7 та механізм приводу 8, який складається з конічного редуктора 9 і пасової передачі 10. На рамі 1 перпендикулярно напряму руху трактора встановлений вал 11 дисків 3, на якому жорстко закріплені три диски 3. Кожен диск 3 містить радіально розміщені з однаковим кутовим інтервалом пальці 4. Вал 11 через пасову передачу 10 з'єднаний із конічним редуктором 9, що приєднується через карданну передачу (на креслені не показана) до валу відбору потужності трактора, який рухається вздовж стрічки льону 12 та з яким агрегатується розпушувач. Розпушувач стрічки льону працює таким чином. Під час руху агрегату вздовж стрічки льону 12 на вал 11 дисків 3 з пальцями 4 передається обертання від валу відбору потужності трактора через карданну передачу, конічний редуктор 9 і пасову передачу 10. Пальці 4, взаємодіючи із стрічкою льону 12, відривають її від рослинного покриву льоновища та подають в зону між напрямними поверхнями 5 і кожухом 6. У цій зоні стрічка льону 12 поступово звільняється від пальців 4 і розстилається на льоновищі. Переведення розпушувача стрічки льону з робочого положення в транспортне і навпаки, з транспортного в робоче, відбувається за допомогою гідроциліндра 7, кінці якого з'єднують раму 1 розпушувача з трактором.
