Розпушувач стебел льону
Номер патенту: 63771
Опубліковано: 25.10.2011
Автори: Хайліс Гедаль Абрамович, Хопта Зореслава Олегівна, Перов Генадій Анатолійович, Ковальов Михайло Михайлович
Формула / Реферат
Розпушувач стебел льону, що містить раму, розміщені на ній два самоустановлювальні опорні колеса та робочий орган, який відрізняється тим, що робочий орган виконано у вигляді двох ланцюгових конвеєрів та грохота, передній конвеєр і грохот з'єднані скатним листом, вали зірочок на рамі розташовано перпендикулярно до напрямку руху агрегату, конвеєри та їх зірочки розміщено у вертикальних площинах, а на ланцюгах встановлено поперечні планки з прикріпленими до них пальцями.
Текст

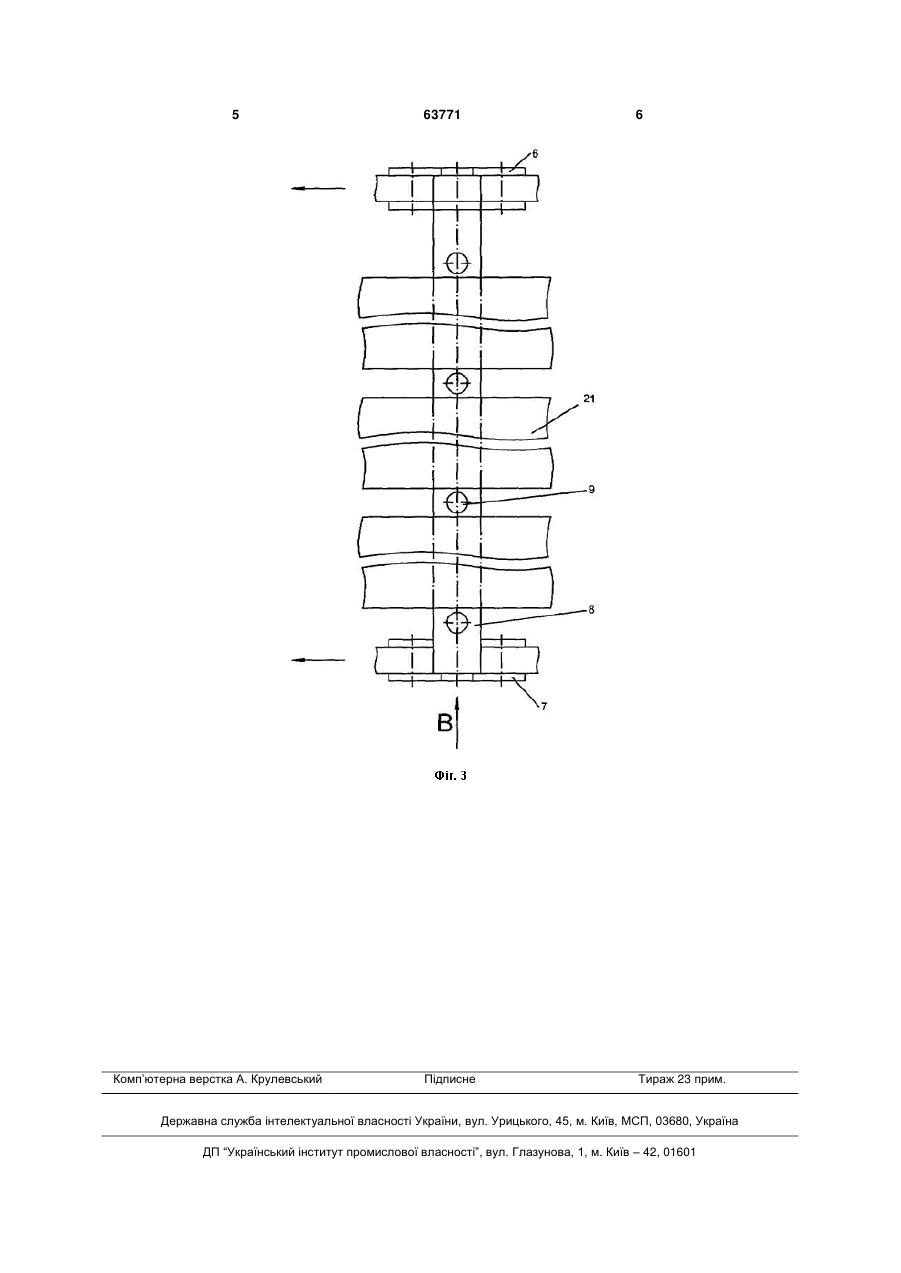

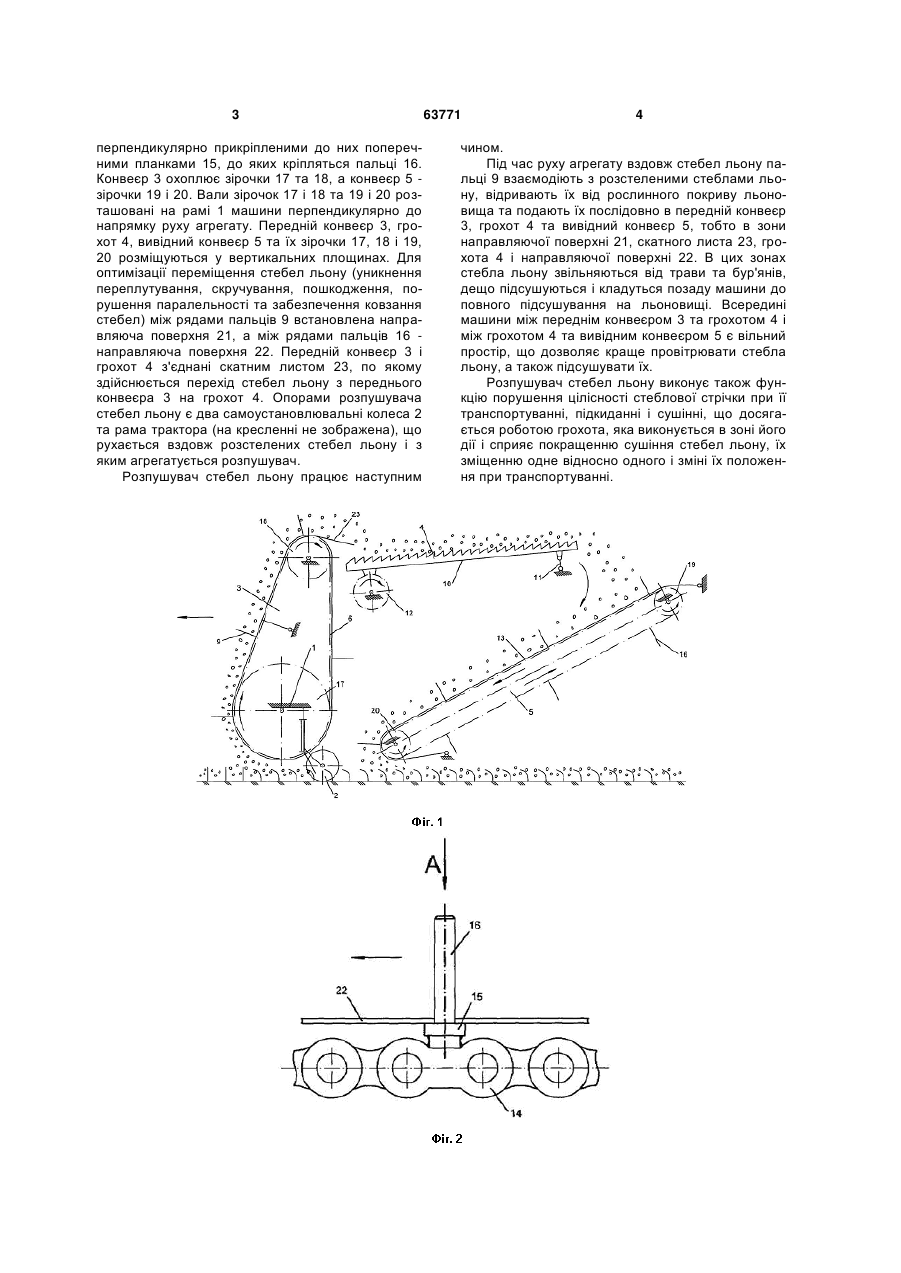

Розпушувач стебел льону, що містить раму, 3 перпендикулярно прикріпленими до них поперечними планками 15, до яких кріпляться пальці 16. Конвеєр 3 охоплює зірочки 17 та 18, а конвеєр 5 зірочки 19 і 20. Вали зірочок 17 і 18 та 19 і 20 розташовані на рамі 1 машини перпендикулярно до напрямку руху агрегату. Передній конвеєр 3, грохот 4, вивідний конвеєр 5 та їх зірочки 17, 18 і 19, 20 розміщуються у вертикальних площинах. Для оптимізації переміщення стебел льону (уникнення переплутування, скручування, пошкодження, порушення паралельності та забезпечення ковзання стебел) між рядами пальців 9 встановлена направляюча поверхня 21, а між рядами пальців 16 направляюча поверхня 22. Передній конвеєр 3 і грохот 4 з'єднані скатним листом 23, по якому здійснюється перехід стебел льону з переднього конвеєра 3 на грохот 4. Опорами розпушувача стебел льону є два самоустановлювальні колеса 2 та рама трактора (на кресленні не зображена), що рухається вздовж розстелених стебел льону і з яким агрегатується розпушувач. Розпушувач стебел льону працює наступним 63771 4 чином. Під час руху агрегату вздовж стебел льону пальці 9 взаємодіють з розстеленими стеблами льону, відривають їх від рослинного покриву льоновища та подають їх послідовно в передній конвеєр 3, грохот 4 та вивідний конвеєр 5, тобто в зони направляючої поверхні 21, скатного листа 23, грохота 4 і направляючої поверхні 22. В цих зонах стебла льону звільняються від трави та бур'янів, дещо підсушуються і кладуться позаду машини до повного підсушування на льоновищі. Всередині машини між переднім конвеєром 3 та грохотом 4 і між грохотом 4 та вивідним конвеєром 5 є вільний простір, що дозволяє краще провітрювати стебла льону, а також підсушувати їх. Розпушувач стебел льону виконує також функцію порушення цілісності стеблової стрічки при її транспортуванні, підкиданні і сушінні, що досягається роботою грохота, яка виконується в зоні його дії і сприяє покращенню сушіння стебел льону, їх зміщенню одне відносно одного і зміні їх положення при транспортуванні. 5 Комп’ютерна верстка А. Крулевський 63771 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlax stem agitator
Автори англійськоюKhailis Hedal Abramovych, Khopta Zoreslava Olehivna, Kovaliov Mykhailo Mykhailovych, Perov Hennadii Anatoliiovych
Назва патенту російськоюРазрыхлитель стеблей льна
Автори російськоюХайлис Гедаль Абрамович, Хопта Зореслава Олеговна, Ковалев Михаил Михайлович, Перов Геннадий Анатольевич
МПК / Мітки
МПК: A01D 45/06
Мітки: розпушувач, льону, стебел
