Комплектний розподільчий пристрій

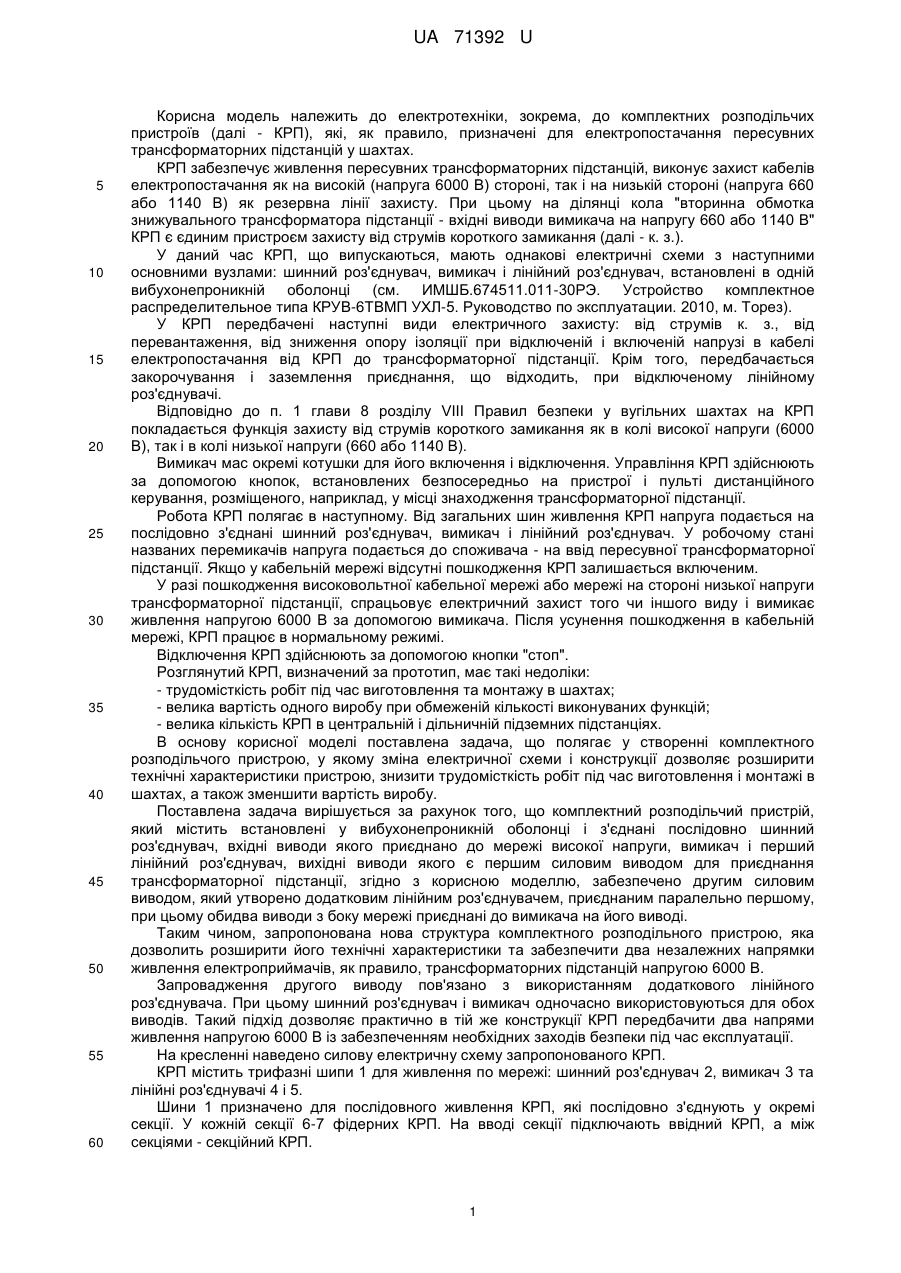

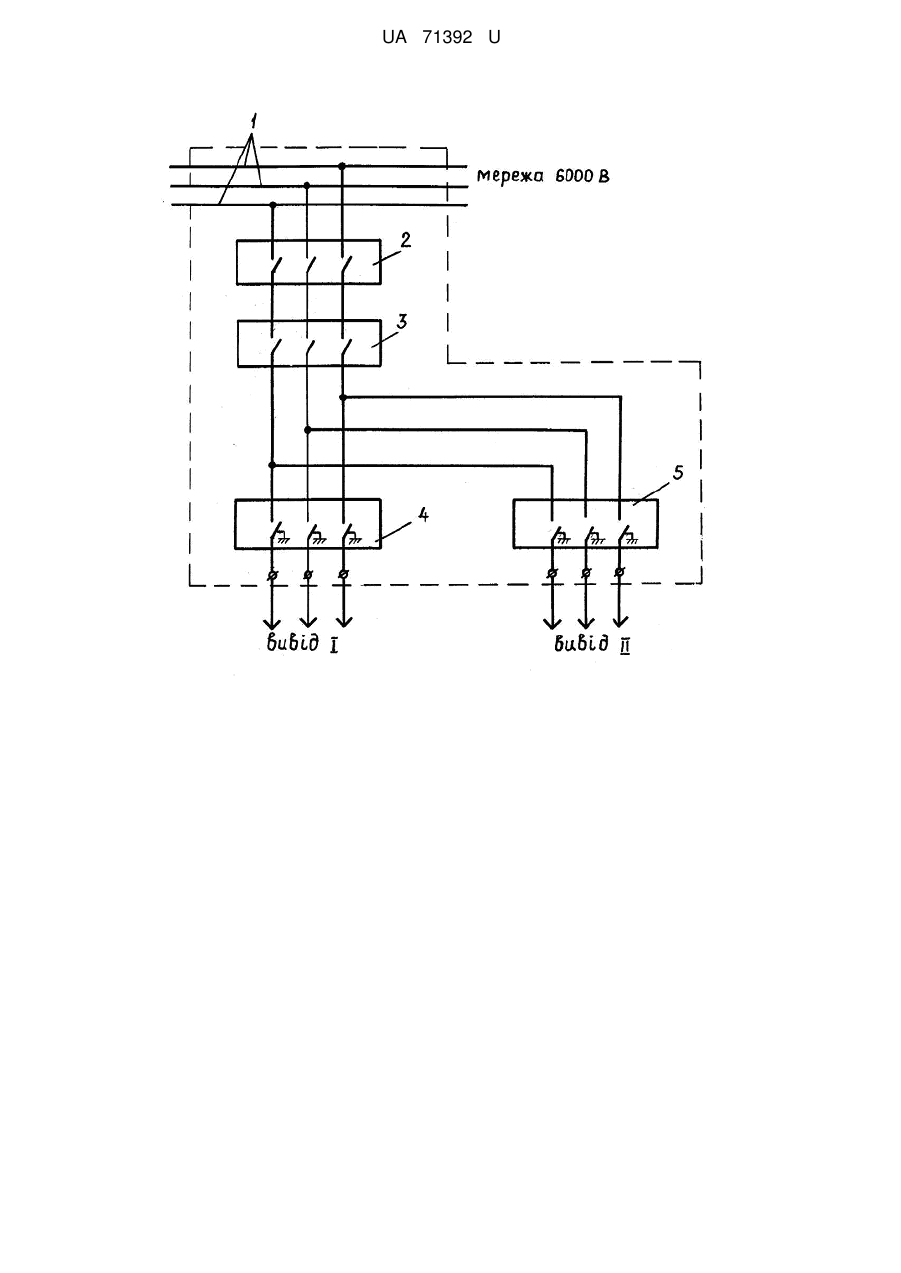

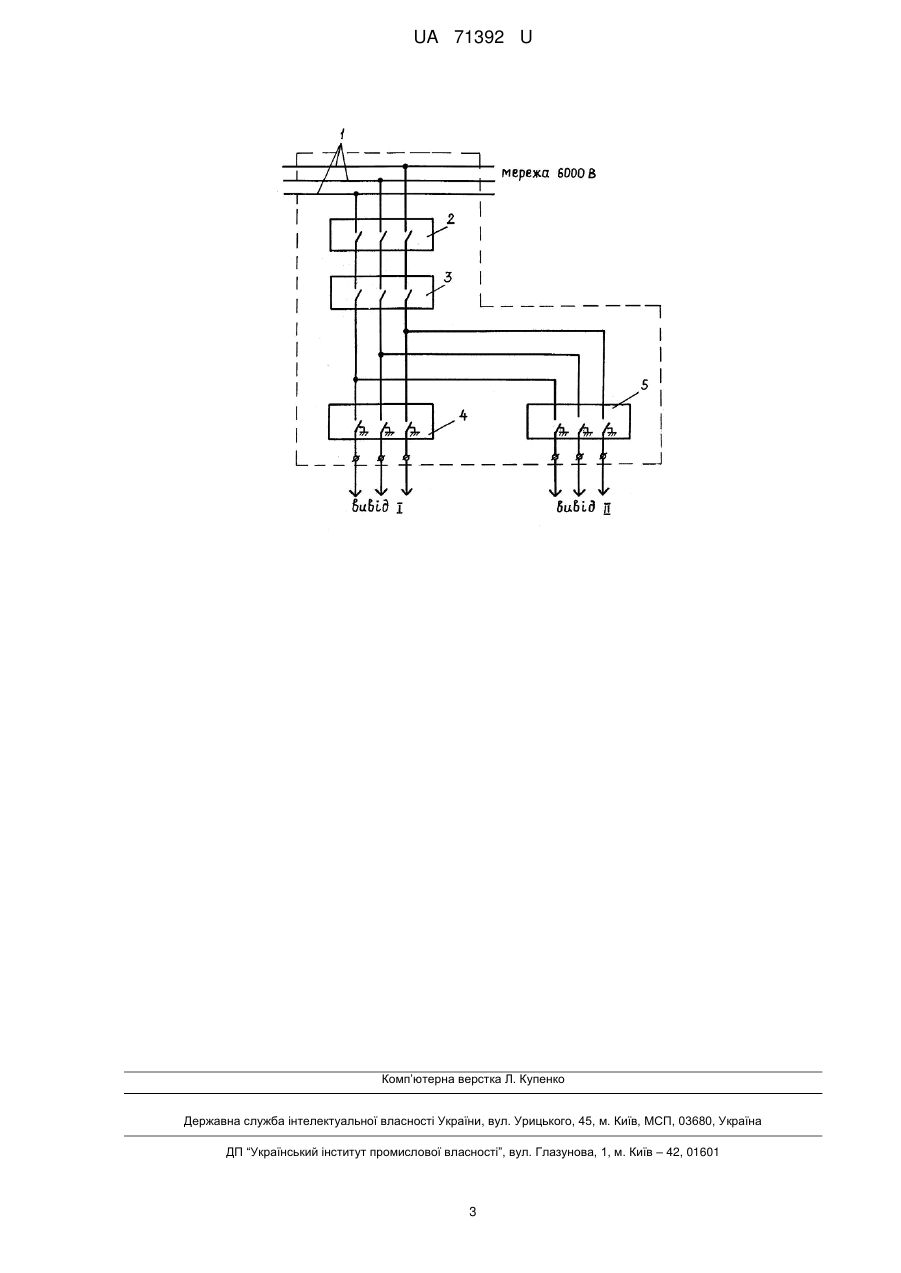

Реферат: UA 71392 U UA 71392 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, зокрема, до комплектних розподільчих пристроїв (далі - КРП), які, як правило, призначені для електропостачання пересувних трансформаторних підстанцій у шахтах. КРП забезпечує живлення пересувних трансформаторних підстанцій, виконує захист кабелів електропостачання як на високій (напруга 6000 В) стороні, так і на низькій стороні (напруга 660 або 1140 В) як резервна лінії захисту. При цьому на ділянці кола "вторинна обмотка знижувального трансформатора підстанції - вхідні виводи вимикача на напругу 660 або 1140 В" КРП є єдиним пристроєм захисту від струмів короткого замикання (далі - к. з.). У даний час КРП, що випускаються, мають однакові електричні схеми з наступними основними вузлами: шинний роз'єднувач, вимикач і лінійний роз'єднувач, встановлені в одній вибухонепроникній оболонці (см. ИМШБ.674511.011-30РЭ. Устройство комплектное распределительное типа КРУВ-6ТВМП УХЛ-5. Руководство по эксплуатации. 2010, м. Торез). У КРП передбачені наступні види електричного захисту: від струмів к. з., від перевантаження, від зниження опору ізоляції при відключеній і включеній напрузі в кабелі електропостачання від КРП до трансформаторної підстанції. Крім того, передбачається закорочування і заземлення приєднання, що відходить, при відключеному лінійному роз'єднувачі. Відповідно до п. 1 глави 8 розділу VIII Правил безпеки у вугільних шахтах на КРП покладається функція захисту від струмів короткого замикання як в колі високої напруги (6000 В), так і в колі низької напруги (660 або 1140 В). Вимикач мас окремі котушки для його включення і відключення. Управління КРП здійснюють за допомогою кнопок, встановлених безпосередньо на пристрої і пульті дистанційного керування, розміщеного, наприклад, у місці знаходження трансформаторної підстанції. Робота КРП полягає в наступному. Від загальних шин живлення КРП напруга подається на послідовно з'єднані шинний роз'єднувач, вимикач і лінійний роз'єднувач. У робочому стані названих перемикачів напруга подається до споживача - на ввід пересувної трансформаторної підстанції. Якщо у кабельній мережі відсутні пошкодження КРП залишається включеним. У разі пошкодження високовольтної кабельної мережі або мережі на стороні низької напруги трансформаторної підстанції, спрацьовує електричний захист того чи іншого виду і вимикає живлення напругою 6000 В за допомогою вимикача. Після усунення пошкодження в кабельній мережі, КРП працює в нормальному режимі. Відключення КРП здійснюють за допомогою кнопки "стоп". Розглянутий КРП, визначений за прототип, має такі недоліки: - трудомісткість робіт під час виготовлення та монтажу в шахтах; - велика вартість одного виробу при обмеженій кількості виконуваних функцій; - велика кількість КРП в центральній і дільничній підземних підстанціях. В основу корисної моделі поставлена задача, що полягає у створенні комплектного розподільчого пристрою, у якому зміна електричної схеми і конструкції дозволяє розширити технічні характеристики пристрою, знизити трудомісткість робіт під час виготовлення і монтажі в шахтах, а також зменшити вартість виробу. Поставлена задача вирішується за рахунок того, що комплектний розподільчий пристрій, який містить встановлені у вибухонепроникній оболонці і з'єднані послідовно шинний роз'єднувач, вхідні виводи якого приєднано до мережі високої напруги, вимикач і перший лінійний роз'єднувач, вихідні виводи якого є першим силовим виводом для приєднання трансформаторної підстанції, згідно з корисною моделлю, забезпечено другим силовим виводом, який утворено додатковим лінійним роз'єднувачем, приєднаним паралельно першому, при цьому обидва виводи з боку мережі приєднані до вимикача на його виводі. Таким чином, запропонована нова структура комплектного розподільного пристрою, яка дозволить розширити його технічні характеристики та забезпечити два незалежних напрямки живлення електроприймачів, як правило, трансформаторних підстанцій напругою 6000 В. Запровадження другого виводу пов'язано з використанням додаткового лінійного роз'єднувача. При цьому шинний роз'єднувач і вимикач одночасно використовуються для обох виводів. Такий підхід дозволяє практично в тій же конструкції КРП передбачити два напрями живлення напругою 6000 В із забезпеченням необхідних заходів безпеки під час експлуатації. На кресленні наведено силову електричну схему запропонованого КРП. КРП містить трифазні шипи 1 для живлення по мережі: шинний роз'єднувач 2, вимикач 3 та лінійні роз'єднувачі 4 і 5. Шини 1 призначено для послідовного живлення КРП, які послідовно з'єднують у окремі секції. У кожній секції 6-7 фідерних КРП. На вводі секції підключають ввідний КРП, а між секціями - секційний КРП. 1 UA 71392 U 5 10 15 20 25 30 35 40 45 50 Шинний роз'єднувач 2 призначено для вимикання вручну КРП від мережі. Як правило, його вимикають під час виконання профілактичних робіт па вимикачі 3. Вимикач 3 викопує дистанційне вмикання і вимикання пристрою з пульта, розташованого біля підстанції або безпосередньо на корпусі КРП. Вимикач 3 також забезпечує вимикання в аварійних режимах при спрацьовуванні електричного захисту. Лінійні роз'єднувачі 4 і 5 вручну вимикають відповідно виводи І і II і основне їх призначення закорочування і заземлення приєднань, які відходять, після вимикання КРП від мережі. КРП являє собою комплект електротехнічних виробів, розміщених у вибухонепроникній оболонці, який дозволяє здійснювати функції управління (вмикання та вимикання) і електричного захисту приєднань, що відходять. Як зазначено раніше, за конструктивним виконанням КРП бувають увідні, фідерні та секційні. У заявці розглядається фідерний КРП, який призначено для живлення електроприймачів. Робота КРП полягає у наступному. Напруга 6000 В від увідної комірки подається на шини 1, до яких одночасно приєднані 6-7 фідерних КРП. Для вмикання КРП необхідно вручну ввімкнути шинний роз'єднувач 2 і лінійні роз'єднувач 4 або 5. Потім за допомогою пульта (на кресленні не наведено) ввімкнути вимикач 3. Після цього напруга 6000 В подається до електроприймачів. Вимикання КРП здійснюють дистанційно з пульта, який встановлено коло електроприймача або пульта, встановленого безпосередньо на корпусі пристрою. У разі пошкодження КРП передбачений електричний захист (на кресленні не наведено) блокує подачу напруги в приєднання, що відходять. При ввімкненій напрузі і спрацьовуванні якого-небудь захисту, останній впливає на коло вимикання вимикача 3, в результаті чого відбувається автоматичне вимикання приєднання, що відходить. Після усунення пошкодження в приєднанні, КРП продовжує працювати в нормальному режимі. Введення в конструкцію та електричну схему другого силового вводу з лінійним роз'єднувачем, дозволяє сформувати другий канал живлення напругою 6000 В з усіма видами електричного захисту. Заявлений КРП усуває недоліки найближчого аналога і одночасно досягаються наступні позитивні ознаки: 1. Знижується вартість виробу, оскільки нова конструкція реалізується на базі відомої конструкції та використанні однакових комплектуючих виробів. Зменшення вартості складе орієнтовно не менше ніж на 30 %. 2. Забезпечується резервування з живлення з огляду на те, що нова конструкція КРП має два незалежних виведення живлення. 3. Знижуються обсяги робіт під час виготовлення, оскільки практично нові КРП виготовляють на основі однієї оболонки і однакових серійних комплектуючих. 4. Забезпечується технологічність під час виготовлення і спадковість під час обслуговування та експлуатації через те, що новий КРП має відмінність тільки у формуванні двох силових виводів. 5. Використовуються серійні блоки і вузли електричної частини і блоки електричного захисту, що дозволяє: підприємству - виробнику швидко освоїти серійне виробництво запропонованого КРП. 6. Збільшення технічних показників з мінімальними економічними витратами. 7. Зменшується кількість КРП при формуванні розподільчого пункту, що дозволяє зменшити довжину його складання. 8. Знижується обсяг робіт під час монтажу розподільчого пункту із запропонованим КРП. В цілому запропонована корисна модель вигідно відрізняється від тих, що використовуються в даний час, має економічне і соціальне значення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Комплектний розподільчий пристрій, що містить встановлені у вибухонепроникній оболонці і з'єднані послідовно шинний роз'єднувач, вхідні виводи якого приєднані до мережі високої напруги, вимикач і перший лінійний роз'єднувач, вихідні виводи якого є першим силовим виводом для приєднання трансформаторної підстанції, який відрізняється тим, що його забезпечено другим силовим виводом, який утворено додатковим лінійним роз'єднувачем, приєднаним паралельно першому, при цьому обидва виводи з боку мережі приєднані до вимикача на його виводі. 2 UA 71392 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
