Комплектний розподільчий пристрій квм-10

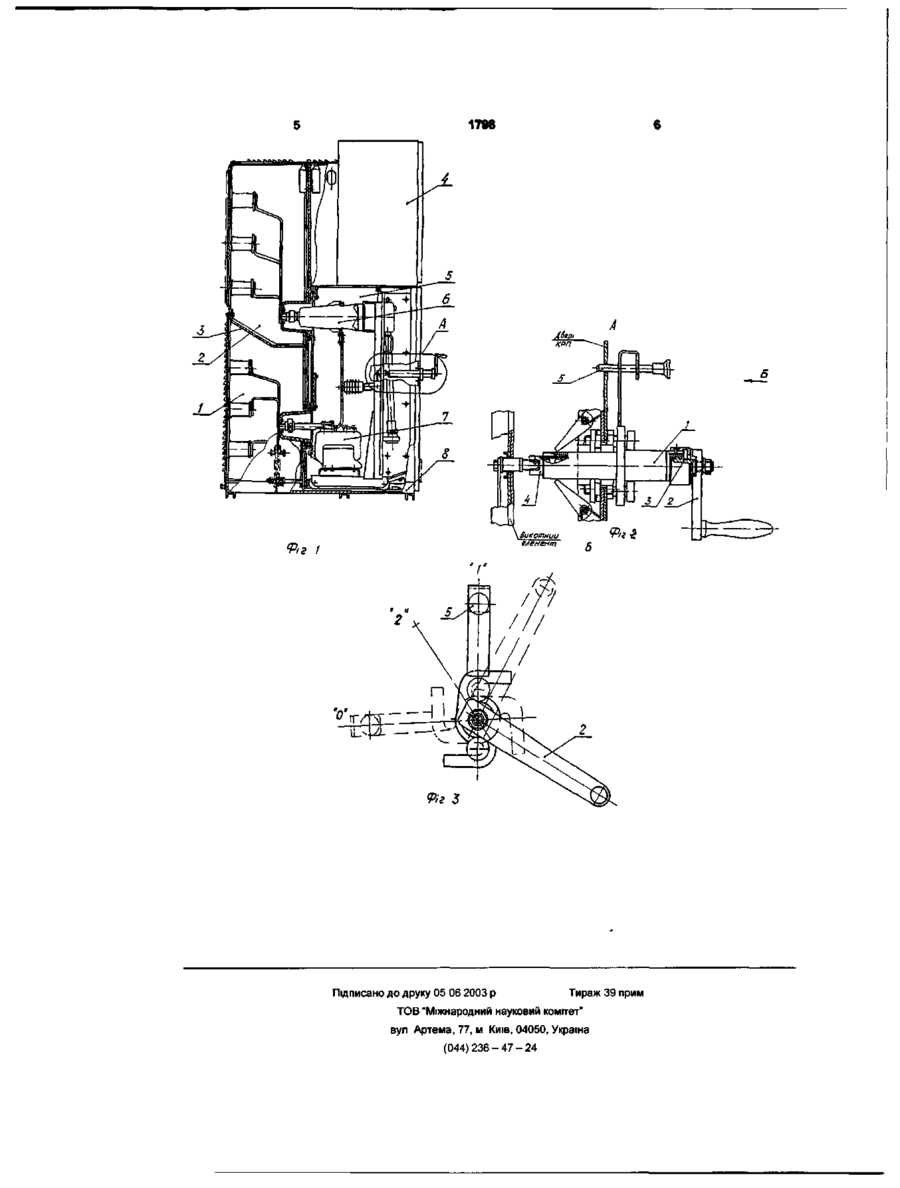

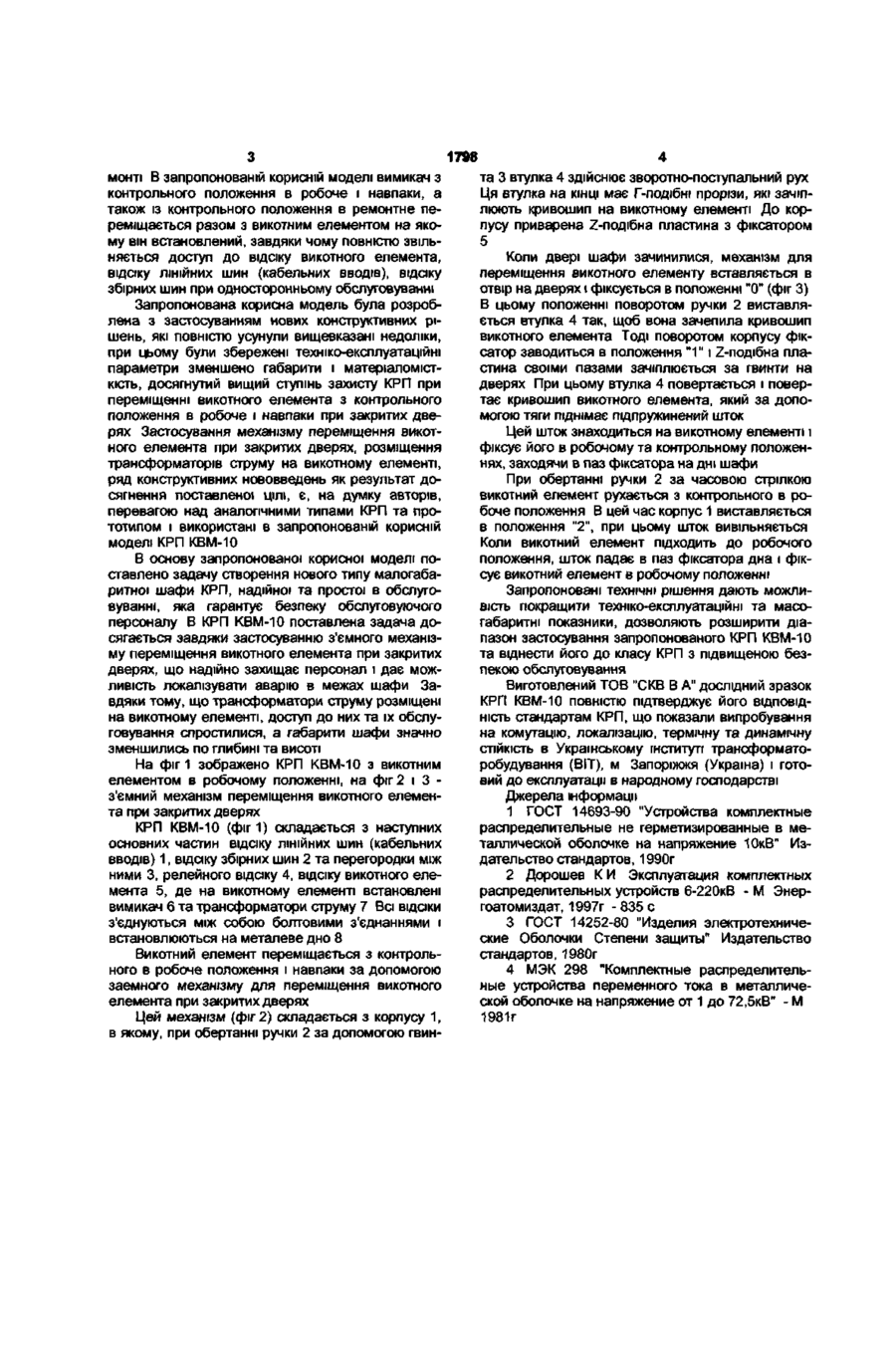

1 Комплектний розподільчий пристрій, що містить ВІДСІК ЛІНІЙНИХ шин (кабельних вводів), ВІДСІК збірних шин, релейний ВІДСІК, ВІДСІК викотно го елемента, заземлювач, нерухомі верхні та нижні струмопровщні контакти в прохідних ІЗОЛЯЦІЙНИХ втулках, який відрізняється тим, що переміщення Корисна модель відноситься до галузі високовольтного апаратобудування, в тому числі до конструкцій шаф комплектних розподільчих пристроїв (далі за текстом - КРП) внутрішньої установки в металевій оболонці Для порівняння взяті КРП, що серійно випускаються, уніфіковані викотними елементами з вакуумними, маломасляними та елегазовими вимикачами та призначені для приймання та розподілу електричної енергії електричного трифазного змінного струму з частотою 50 і 60Гц, напругою 6 ЮкВ До таких слід віднести КРП, що мають аналогічні з запропонованою корисною моделлю масо-габаритні та техніко-економічні показники і параметри, а також мають можливість комплектуватись викотними елементами з вакуумними вимикачами нового покоління (наприклад VD4, VMIS, ВВКЕ-10, BB/TEL) До таких КРП слід віднести закордонні аналоги ZS8 фірми CALOP-EMAG (Німеччина), К-104Ц МЭЩ (Росія), а також ВМ-1 Ампер (Україна) і КУ10ЦРЗВА (Україна) Для одержання очікуваного результату та за найбільшою КІЛЬКІСТЮ ознак, подібних до суттєвих ознак запропонованої корисної моделі за прототип прийнято КУ-10Ц виробництва ВАТ "Рівненський завод високовольтної апаратури", деклараційний викотного елемента з контрольного в робоче положення і навпаки відбувається тільки при закритих дверях за допомогою знімного механізму переміщення викотного елемента, який вставляється в отвір в дверях, що зазвичай закритий підпружиненими заслінками, і при повертанні корпусу механізму за годинниковою стрілкою механізм фіксується на дверях та входить в зачеплення з кривошипом викотного елемента, одночасно розблоковуючи штоки викотного елемента, після чого, обертаючи ручку, гвинтом здійснюється переміщення викотного елемента з контрольного в робоче положення і навпаки 2 Комплектний розподільчий пристрій за п 1, який відрізняється тим, що трансформатори струму встановлені на викотному елементі патент 33114А (Україна) Запропонована корисна модель, як і прототип, складається з наступних основних частин відсіку збірних шин, релейного відсіку, відсіку викотного елементу, нерухомих контактів для верхніх і нижніх струмопровідних контактів вимикача, а також має заземлювач, який жорстко закріплений на дні шафи На відміну від прототипу трансформатори струму розміщені у відсіку викотного елемента, що дозволило на МІСЦІ відсіку трансформаторів струму розмістити ВІДСІК ЛІНІЙНИХ шин (кабельних вво дів) ІЗ значно меншими габаритними розмірами До суттєвих недоліків прототипу слід віднести складність конструкції, утруднений доступ до трансформаторів струму та незручність при односторонньому обслуговуванні КРП, порівняно великі габарити, що ВІДПОВІДНО збільшує витрати чорних та кольорових металів Так габарити прототипу 750 х 1000 (1200) (1300) х 2000мм, тоді як габарити КРП типу КВМ-10 750 х 1100 (1300) х 1817мм До недоліків прототипу слід також віднести і те, що викотний елемент вимикача фіксується на дні шафи і при закритих дверях з контрольного положення в робоче переміщається тільки вимикач, що значно звужує коридор обслуговування, затрудняє доступ до відсіку ЛІНІЙНИХ шин (кабельних вводів), спричиняє незручності при обслуговуванні та ре 00 О) 1798 монті В запропонованій корисній моделі вимикач з контрольного положення в робоче і навпаки, а також із контрольного положення в ремонтне переміщається разом з викотним елементом на якому він встановлений, завдяки чому повністю звільняється доступ до відсіку викотного елемента, відсіку ЛІНІЙНИХ шин (кабельних вводів), відсіку збірних шин при односторонньому обслуговуванні Запропонована корисна модель була розроблена з застосуванням нових конструктивних рішень, які повністю усунули вищевказані недоліки, при цьому були збережені техніко-експлуатаційні параметри зменшено габарити і матеріаломісткість, досягнутий вищий ступінь захисту КРП при переміщенні викотного елемента з контрольного положення в робоче і навпаки при закритих дверях Застосування механізму переміщення викотного елемента при закритих дверях, розміщення трансформаторів струму на викотному елементі, ряд конструктивних нововведень як результат досягнення поставленої ЦІЛІ, є, на думку авторів, перевагою над аналогічними типами КРП та прототипом і використані в запропонованій корисніймоделі КРП КВМ-10 В основу запропонованої корисної моделі поставлено задачу створення нового типу малогабаритної шафи КРП, надійної та простої в обслуговуванні, яка гарантує безпеку обслуговуючого персоналу В КРП КВМ-10 поставлена задача досягається завдяки застосуванню з'ємного механізму переміщення викотного елемента при закритих дверях, що надійно захищає персонал і дає можливість локалізувати аварію в межах шафи Завдяки тому, що трансформатори струму розміщені на викотному елементі, доступ до них та їх обслуговування спростилися, а габарити шафи значно зменшились по глибині та висоті На фіг 1 зображено КРП КВМ-10 з викотним елементом в робочому положенні, на фіг 2 і 3 з'ємний механізм переміщення викотного елемента при закритих дверях КРП КВМ-10 (фіг 1) складається з наступних основних частин відсіку ЛІНІЙНИХ ШИН (кабельних вводів) 1, відсіку збірних шин 2 та перегородки між ними 3, релейного відсіку 4, відсіку викотного елемента 5, де на викотному елементі встановлені вимикач 6 та трансформатори струму 7 Всі ВІДСІКИ з'єднуються між собою болтовими з'єднаннями і встановлюються на металеве дно 8 Викотний елемент переміщається з контрольного в робоче положення і навпаки за допомогою заемного механізму для переміщення викотного елемента при закритих дверях Цей механізм (фіг 2) складається з корпусу 1, в якому, при обертанні ручки 2 за допомогою гвин та 3 втулка 4 здійснює зворотно-поступальний рух Ця втулка на КІНЦІ має Г-подібні прорізи, які зачіплюють кривошип на викотному елементі До корпусу приварена Z-подібна пластина з фіксатором 5 Коли двері шафи зачинилися, механізм для переміщення викотного елементу вставляється в отвір на дверях і фіксується в положенні "0" (фіг 3) В цьому положенні поворотом ручки 2 виставляється втулка 4 так, щоб вона зачепила кривошип викотного елемента Тоді поворотом корпусу фіксатор заводиться в положення " 1 " і Z-подібна пластина своїми пазами зачіплюється за гвинти на дверях При цьому втулка 4 повертається і повертає кривошип викотного елемента, який за допомогою тяги піднімає пщпружинений шток Цей шток знаходиться на викотному елементі і фіксує його в робочому та контрольному положеннях, заходячи в паз фіксатора на дні шафи При обертанні ручки 2 за часовою стрілкою викотний елемент рухається з контрольного в робоче положення В цей час корпус 1 виставляється в положення "2", при цьому шток вивільняється Коли викотний елемент підходить до робочого положення, шток падає в паз фіксатора дна і фіксує викотний елемент в робочому положенні Запропоновані технічні рішення дають можливість покращити техніко-експлуатаційні та масогабаритні показники, дозволяють розширити діапазон застосування запропонованого КРП КВМ-10 та віднести його до класу КРП з підвищеною безпекою обслуговування Виготовлений ТОВ "СКВ В А" дослідний зразок КРП КВМ-10 повністю підтверджує його ВІДПОВІДНІСТЬ стандартам КРП, що показали випробування на комутацію, локалізацію, термічну та динамічну СТІЙКІСТЬ в Українському інституті трансформаторобудування (ВІТ), м Запоріжжя (Україна) і готовий до експлуатації в народному господарстві Джерела інформації 1 ГОСТ 14693-90 "Устройства комплектные распределительные не герметизированные в металлической оболочке на напряжение ЮкВ" Издательство стандартов, 1990г 2 Дорошев К И Эксплуатация комплектных распределительных устройств 6-220кВ - М Энергоатомиздат, 1997г - 835 с 3 ГОСТ 14252-80 "Изделия электротехнические Оболочки Степени защиты" Издательство стандартов, 1980г 4 МЭК 298 "Комплектные распределительные устройства переменного тока в металлической оболочке на напряжение от 1 до 72,5кВ" - М 1981 г 1798 Ріг З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
