Комплектний розподільний пристрій зовнішньої установки крпз-35

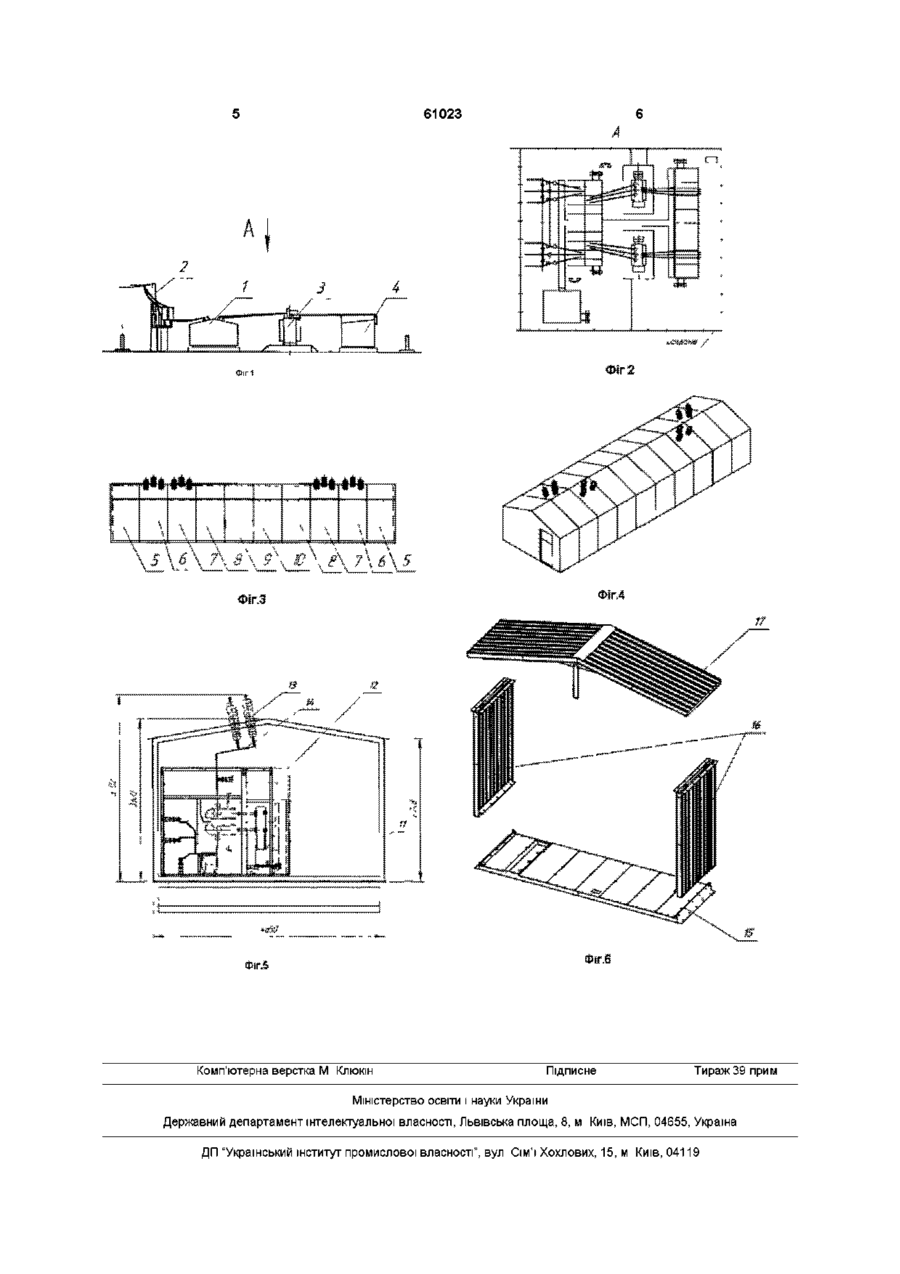

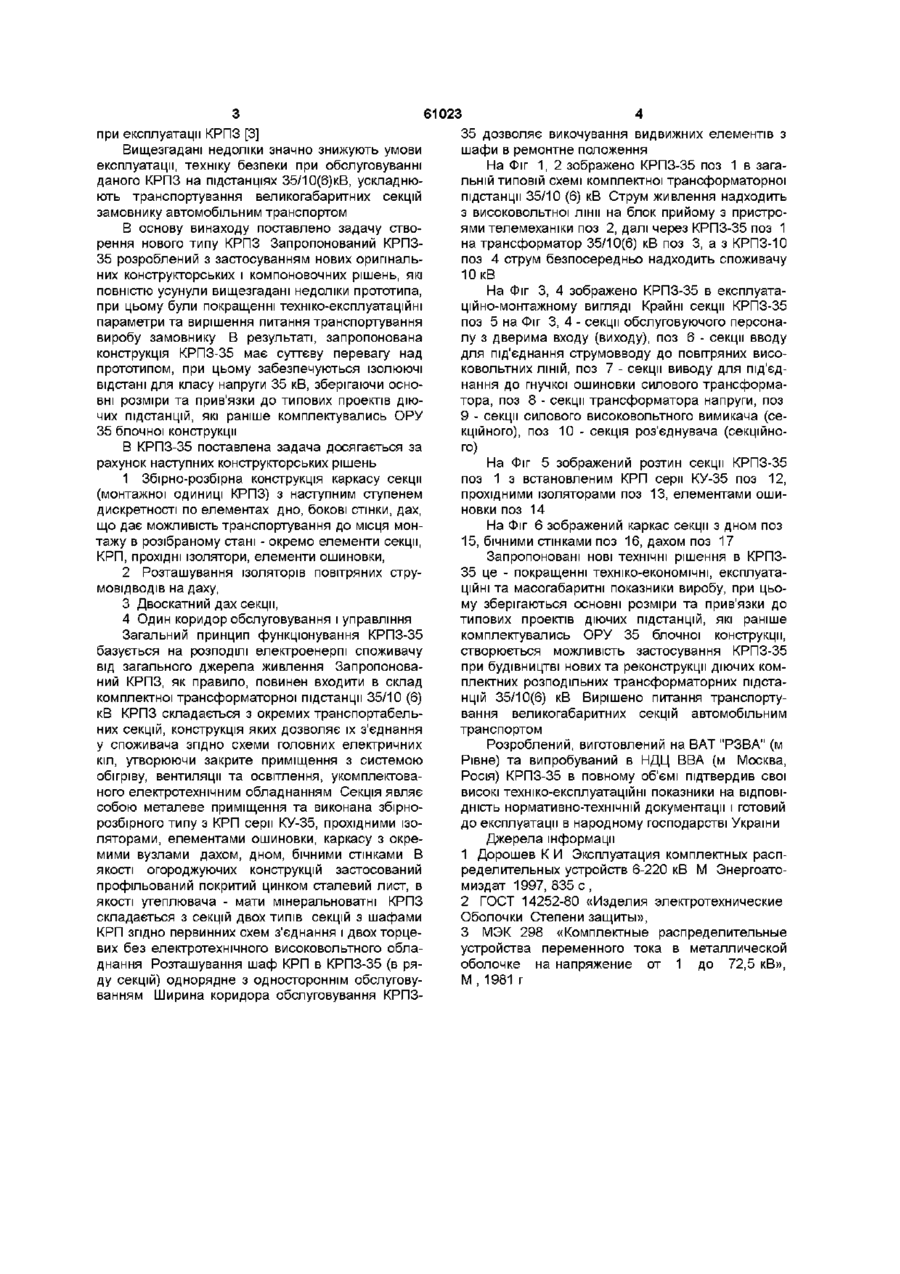

Комплектний розподільний пристрій зовнішньої установки, який складається з метале вих секцій, з вмонтованим в них електротехнічним обладнанням, з коридором управління та обслуговування, струмовводів для високовольних ЛІНІЙ живлення і струмовиводів для вихідних ЛІНІЙ, який відрізняється тим, що комплектний розподільний пристрій зовнішньої установки має один коридор управління та обслуговування, а каркас металевих секцій виконаний як збірно-розбірна конструкція з наступним ступенем дискретності по елементах дно, бокові стінки, дах, а ізолятори повітряних струмовідводів розташовані на даху каркаса секцій, а дах має двосхилу конструкцію Винахід відноситься до галузі високовольтного апаратобудування, в тому числі до комплектних розподільних пристроїв зовнішньої установки (далі за текстом - КРПЗ), що являють собою металеву оболонку для захисту комплектних розподільних пристроїв внутрішнього розташування ( далі за текстом - КРП ), безпосередньо самі КРП, елементи струмопроводів для під'єднання до джерела живлення Функціонально КРПЗ виконує роль приймання та розподілу електричної енергії трифазного змінного струму високої напруги класу 35 кВ та встановлюється на комплектних трансформаторних підстанціях згідно типових проектів [1] ознак запропонованого винаходу, за прототип прийнято КРПЗ-10 виробництва ВАТ'РЗВА" м Рівне КРПЗ в запропонованому винаході , як і в прототипі, складається з наступних основних частин 1 Металевого каркасу секції, 2 КРП, 3 Коридору управління та обслуговування, 4 Повітряних струмовводів для високовольт До відомих КРПЗ, що серійно випускаються за кордоном, слід віднести такі, що мають аналогічні, як і в запропонованому в даному винаході пристрої, техніко-економічні та масогабаритні показники і параметри [2] До аналогів КРПЗ на клас напруги 35 кВ закордонного виробництва слід віднести комплектний розподільний пристрій типу КXIV виробництва МЕЩ (Росія), єдину серію КРУНів на напругу 35 кВ, які випускались на території колишнього СРСР, також контейнерну трансформаторну підстанцію ST 7 35/6 кВ (ABB) В Україні випускається КРПЗ-10 на клас напруги 10 кВ (ВАТ "РЗВА", м Рівне, як такий, що відомий по Патенту України на корисну модель№132, 5 Н 02 В 13/00,27 02 98 Бюл №1 та №339, Н 02 В 13/00,14 07 99 Бюл №4) Для одержання очікуваного результату та за найбільшою КІЛЬКІСТЮ ознак, подібних до суттєвих них ЛІНІЙ живлення, 5 Повітряних струмовідводів для вихідних ЛІНІЙ до понижуючого трансформатора, До суттєвих недоліків прототипа слід віднести наступне 1 Повітряні струмовводи для високовольтних ЛІНІЙ живлення розміщені на масивних порталах, встановлених на даху секцій, 2 Повітряні струмовідводи для вихідних ЛІНІЙ до понижуючого трансформатора розміщені на бокових стінках секцій, що є причиною збільшення висоти блока для дотримання ІЗОЛЯЦІЙНИХ відстаней, 3 Зварна конструкція каркасу секції (3850 мм (довжина) х 2250мм(ширина) х 3100мм (висота)) з встановленими прохідними ізоляторами струмовідводів має великі габарити, які є суттєвою перешкодою транспортування їх до місця монтажу автомобільним транспортом, 4 Односкатний дах секції викликає погіршення стікання води під час дощу чи розтавання снігу, а отже є причиною погіршення умов техніки безпеки со сч о (О 61023 при експлуатації КРПЗ [3] 35 дозволяє викочування видвижних елементів з шафи в ремонтне положення Вищезгадані недоліки значно знижують умови експлуатації, техніку безпеки при обслуговуванні На Фіг 1,2 зображено КРПЗ-35 поз 1 в загаданого КРПЗ на підстанціях 35/10(6)кВ, ускладнюльній типовій схемі комплектної трансформаторної ють транспортування великогабаритних секцій підстанції 35/10 (6) кВ Струм живлення надходить замовнику автомобільним транспортом з високовольтної лінії на блок прийому з пристроями телемеханіки поз 2, далі через КРПЗ-35 поз 1 В основу винаходу поставлено задачу ствона трансформатор 35/10(6) кВ поз 3, а з КРПЗ-10 рення нового типу КРПЗ Запропонований КРПЗпоз 4 струм безпосередньо надходить споживачу 35 розроблений з застосуванням нових оригіналь10 кВ них конструкторських і компоновочних рішень, які повністю усунули вищезгадані недоліки прототипа, На Фіг 3, 4 зображено КРПЗ-35 в експлуатапри цьому були покращенні техніко-експлуатаційні ційно-монтажному вигляді Крайні секції КРПЗ-35 параметри та вирішення питання транспортування поз 5 на Фіг 3, 4 - секції обслуговуючого персонавиробу замовнику В результаті, запропонована лу з дверима входу (виходу), поз 6 - секції вводу конструкція КРПЗ-35 має суттєву перевагу над для під'єднання струмовводу доповітряних висопрототипом, при цьому забезпечуються ІЗОЛЮЮЧІ ковольтних ЛІНІЙ, поз 7 - секції виводу для під'єдвідстані для класу напруги 35 кВ, зберігаючи оснонання до гнучкої ошиновки силового трансформавні розміри та прив'язки до типових проектів діютора, поз 8 - секції трансформатора напруги, поз чих підстанцій, які раніше комплектувались ОРУ 9 - секції силового високовольтного вимикача (се35 блочної конструкції кційного), поз 10 - секція роз'єднувача (секційного) В КРПЗ-35 поставлена задача досягається за рахунок наступних конструкторських рішень На Фіг 5 зображений розтин секції КРПЗ-35 поз 1 з встановленим КРП серії КУ-35 поз 12, 1 Збірно-розбірна конструкція каркасу секції прохідними ізоляторами поз 13, елементами оши(монтажної одиниці КРПЗ) з наступним ступенем новки поз 14 дискретності по елементах дно, бокові стінки, дах, що дає можливість транспортування до місця монНа Фіг 6 зображений каркас секції з дном поз тажу в розібраному стані - окремо елементи секції, 15, бічними стінками поз 16, дахом поз 17 КРП, прохідні ізолятори, елементи ошиновки, Запропоновані нові технічні рішення в КРПЗ35 це - покращенні техніко-економічні, експлуата2 Розташування ізоляторів повітряних струційні та масогабаритні показники виробу, при цьоМОВІДВОДІВ на даху, му зберігаються основні розміри та прив'язки до 3 Двоскатний дах секції, типових проектів діючих підстанцій, які раніше 4 Один коридор обслуговування і управління комплектувались ОРУ 35 блочної конструкції, Загальний принцип функціонування КРПЗ-35 створюється можливість застосування КРПЗ-35 базується на розподілі електроенергії споживачу при будівництві нових та реконструкції діючих комвід загального джерела живлення Запропоноваплектних розподільних трансформаторних підстаний КРПЗ, як правило, повинен входити в склад нцій 35/10(6) кВ Вирішено питання транспортукомплектної трансформаторної підстанції 35/10 (6) вання великогабаритних секцій автомобільним кВ КРПЗ складається з окремих транспортабельтранспортом них секцій, конструкція яких дозволяє їх з'єднання у споживача згідно схеми головних електричних Розроблений, виготовлений на ВАТ "РЗВА" (м кіл, утворюючи закрите приміщення з системою Рівне) та випробуваний в НДЦ ВВА (м Москва, обігріву, вентиляції та освітлення, укомплектоваРосія) КРПЗ-35 в повному об'ємі підтвердив свої ного електротехнічним обладнанням Секція являє високі техніко-експлуатаційні показники на ВІДПОВІсобою металеве приміщення та виконана збірноДНІСТЬ нормативно-технічній документації і готовий розбірного типу з КРП серії КУ-35, прохідними ізодо експлуатації в народному господарстві України ляторами, елементами ошиновки, каркасу з окреДжерела інформації мими вузлами дахом, дном, бічними стінками В 1 Дорошев К И Эксплуатация комплектных распякості огороджуючих конструкцій застосований ределительных устройств 6-220 кВ М Энергоатопрофільований покритий цинком сталевий лист, в миздат 1997, 835 с , якості утеплювача - мати мінеральноватні КРПЗ 2 ГОСТ 14252-80 «Изделия электротехнические складається з секцій двох типів секцій з шафами Оболочки Степени защиты», КРП згідно первинних схем з'єднання і двох торце3 МЭК 298 «Комплектные распределительные вих без електротехнічного високовольтного облаустройства переменного тока в металлической днання Розташування шаф КРП в КРПЗ-35 (в ряоболочке на напряжение от 1 до 72,5 кВ», ду секцій) однорядне з одностороннім обслуговуМ,1981 г ванням Ширина коридора обслуговування КРПЗ 61023 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
