Радіочастотний логічний елемент

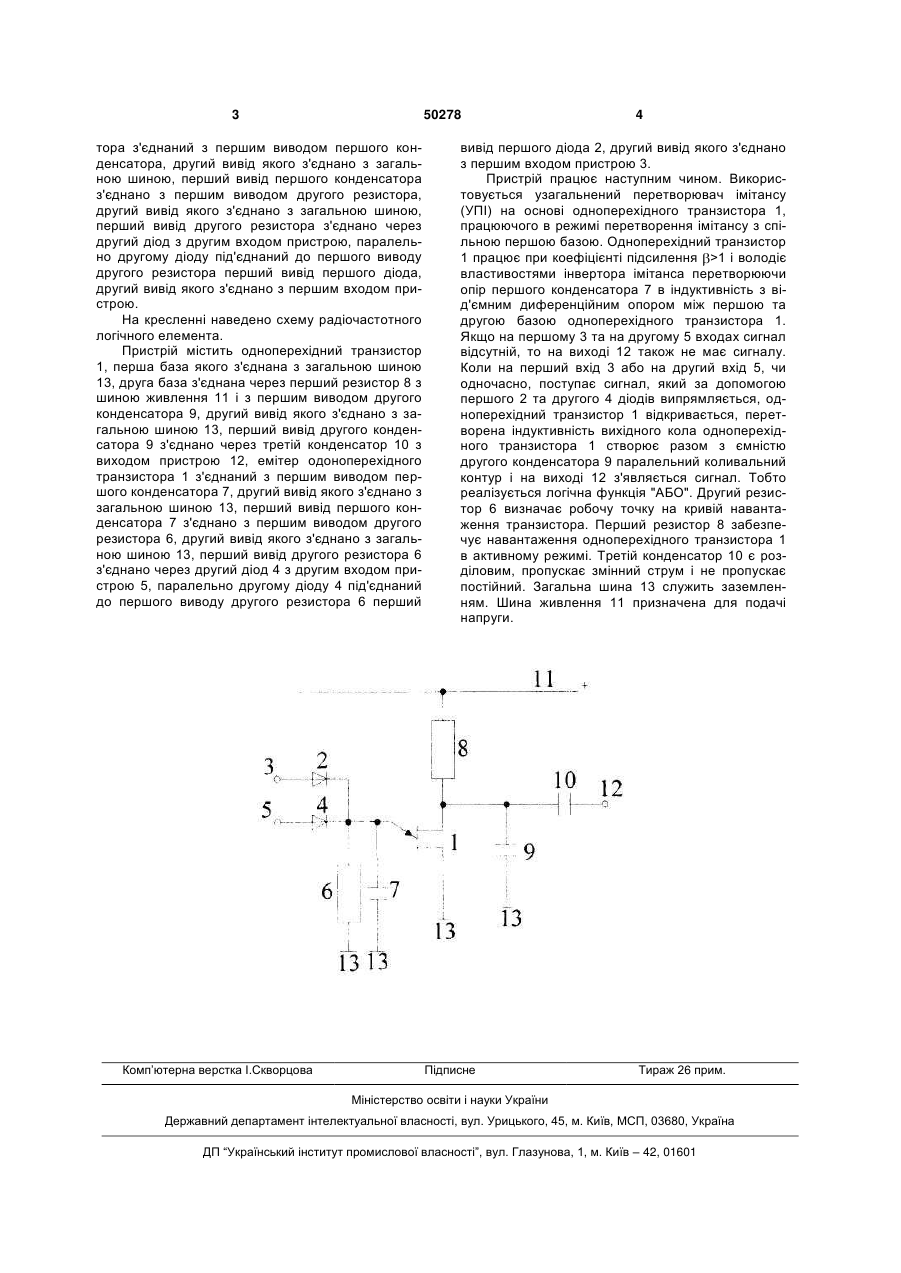

Радіочастотний логічний елемент, що містить транзистор, загальну шину, перший та другий вхід пристрою, вихід пристрою, шину живлення, резистор, другий вивід якого з'єднаний з шиною живлення, який відрізняється тим, що введено три конденсатори, два діоди, другий резистор, а як транзистор використано одноперехідний транзистор, перша база якого з'єднана з загальною ши 3 50278 тора з'єднаний з першим виводом першого конденсатора, другий вивід якого з'єднано з загальною шиною, перший вивід першого конденсатора з'єднано з першим виводом другого резистора, другий вивід якого з'єднано з загальною шиною, перший вивід другого резистора з'єднано через другий діод з другим входом пристрою, паралельно другому діоду під'єднаний до першого виводу другого резистора перший вивід першого діода, другий вивід якого з'єднано з першим входом пристрою. На кресленні наведено схему радіочастотного логічного елемента. Пристрій містить одноперехідний транзистор 1, перша база якого з'єднана з загальною шиною 13, друга база з'єднана через перший резистор 8 з шиною живлення 11 і з першим виводом другого конденсатора 9, другий вивід якого з'єднано з загальною шиною 13, перший вивід другого конденсатора 9 з'єднано через третій конденсатор 10 з виходом пристрою 12, емітер одоноперехідного транзистора 1 з'єднаний з першим виводом першого конденсатора 7, другий вивід якого з'єднано з загальною шиною 13, перший вивід першого конденсатора 7 з'єднано з першим виводом другого резистора 6, другий вивід якого з'єднано з загальною шиною 13, перший вивід другого резистора 6 з'єднано через другий діод 4 з другим входом пристрою 5, паралельно другому діоду 4 під'єднаний до першого виводу другого резистора 6 перший Комп’ютерна верстка І.Скворцова 4 вивід першого діода 2, другий вивід якого з'єднано з першим входом пристрою 3. Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі одноперехідного транзистора 1, працюючого в режимі перетворення імітансу з спільною першою базою. Одноперехідний транзистор 1 працює при коефіцієнті підсилення >1 і володіє властивостями інвертора імітанса перетворюючи опір першого конденсатора 7 в індуктивність з від'ємним диференційним опором між першою та другою базою одноперехідного транзистора 1. Якщо на першому 3 та на другому 5 входах сигнал відсутній, то на виході 12 також не має сигналу. Коли на перший вхід 3 або на другий вхід 5, чи одночасно, поступає сигнал, який за допомогою першого 2 та другого 4 діодів випрямляється, одноперехідний транзистор 1 відкривається, перетворена індуктивність вихідного кола одноперехідного транзистора 1 створює разом з ємністю другого конденсатора 9 паралельний коливальний контур і на виході 12 з'являється сигнал. Тобто реалізується логічна функція "АБО". Другий резистор 6 визначає робочу точку на кривій навантаження транзистора. Перший резистор 8 забезпечує навантаження одноперехідного транзистора 1 в активному режимі. Третій конденсатор 10 є розділовим, пропускає змінний струм і не пропускає постійний. Загальна шина 13 служить заземленням. Шина живлення 11 призначена для подачі напруги. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
