Пристрій для ремонту еркерного вузла електросталеплавильної печі

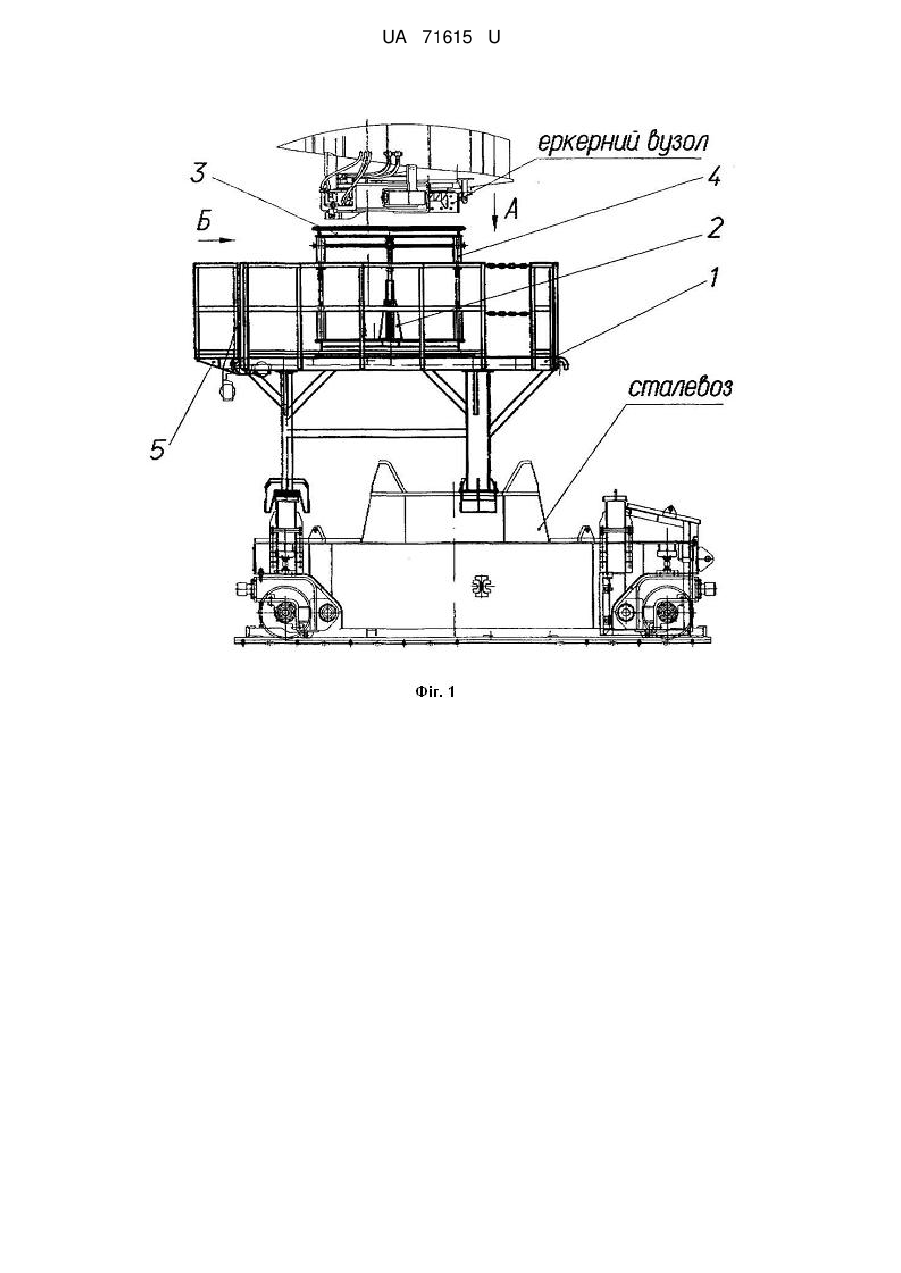

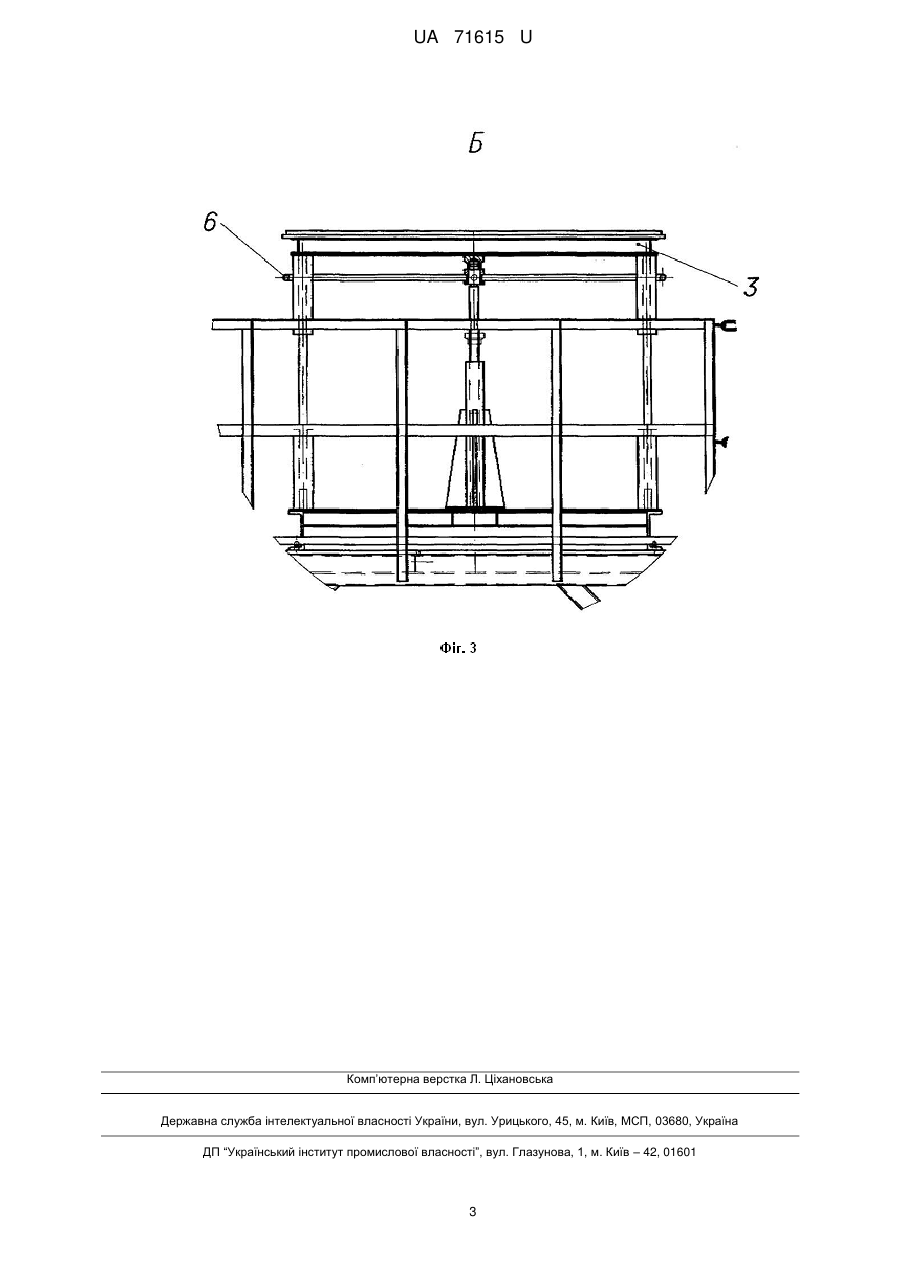

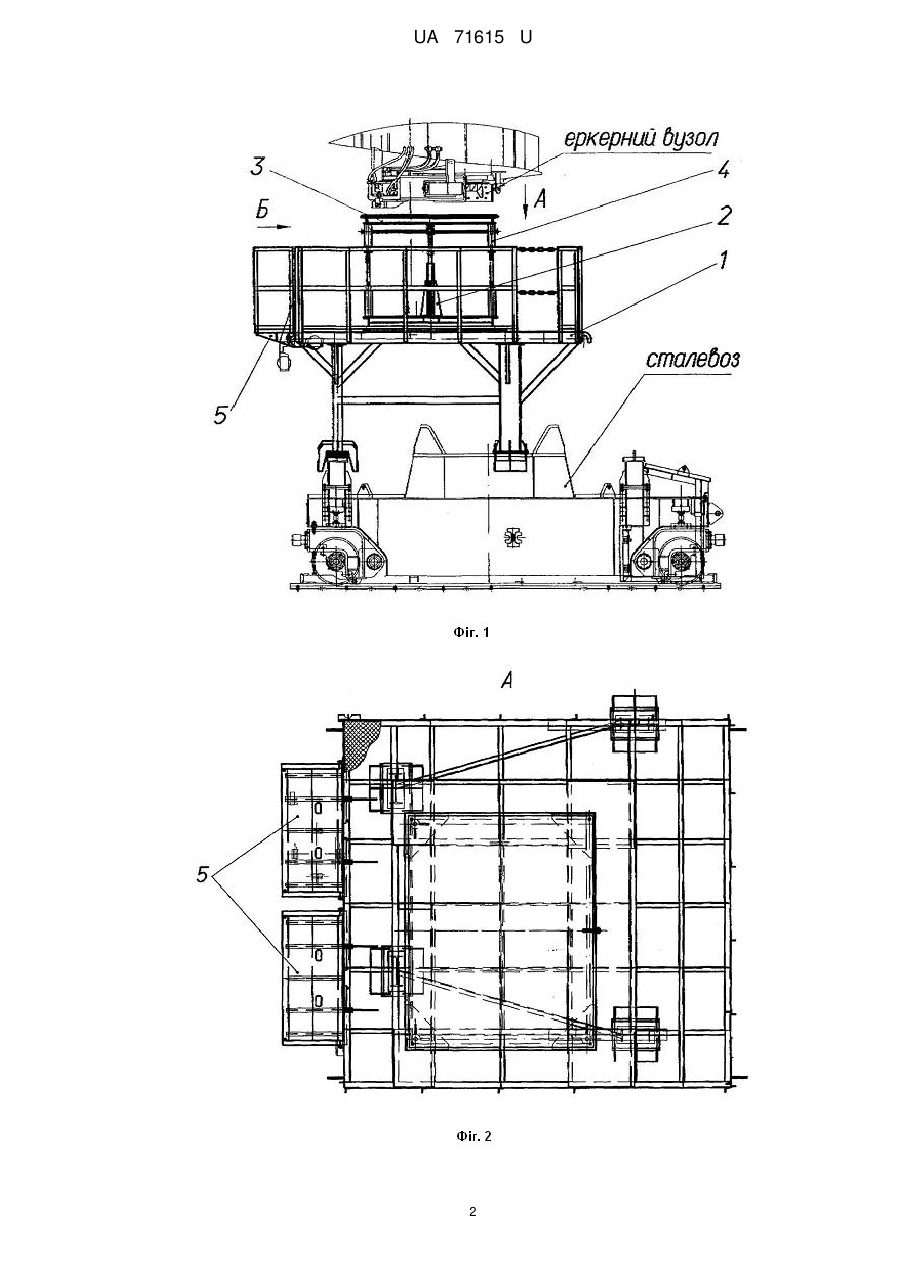

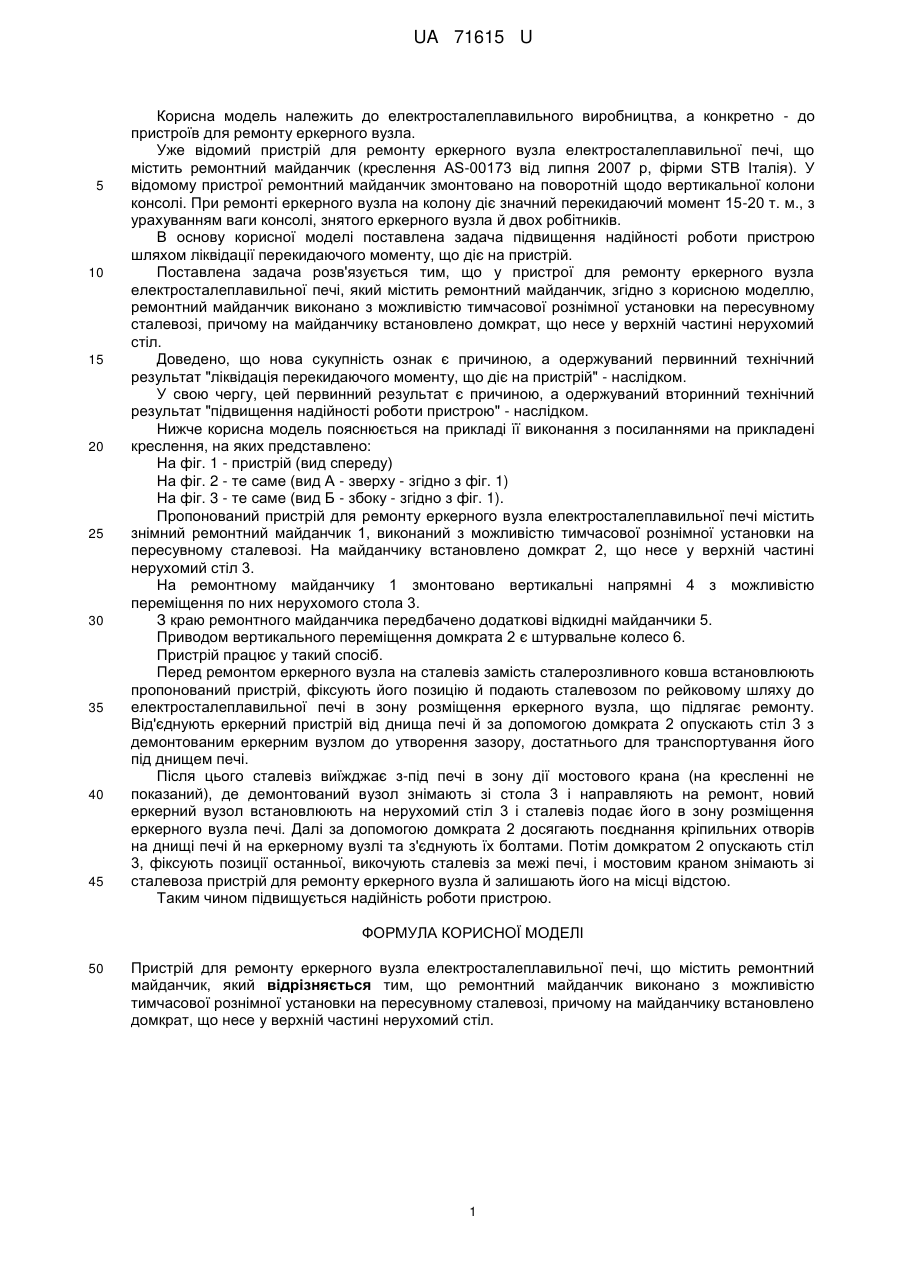

Реферат: Пристрій для ремонту еркерного вузла електросталеплавильної печі містить ремонтний майданчик. Ремонтний майданчик виконано з можливістю тимчасової рознімної установки його на пересувному сталевозі. На майданчику встановлено домкрат, що несе у верхній частині нерухомий стіл. UA 71615 U (54) ПРИСТРІЙ ДЛЯ РЕМОНТУ ЕРКЕРНОГО ВУЗЛА ЕЛЕКТРОСТАЛЕПЛАВИЛЬНОЇ ПЕЧІ UA 71615 U UA 71615 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електросталеплавильного виробництва, а конкретно - до пристроїв для ремонту еркерного вузла. Уже відомий пристрій для ремонту еркерного вузла електросталеплавильної печі, що містить ремонтний майданчик (креслення AS-00173 від липня 2007 р, фірми STB Італія). У відомому пристрої ремонтний майданчик змонтовано на поворотній щодо вертикальної колони консолі. При ремонті еркерного вузла на колону діє значний перекидаючий момент 15-20 т. м., з урахуванням ваги консолі, знятого еркерного вузла й двох робітників. В основу корисної моделі поставлена задача підвищення надійності роботи пристрою шляхом ліквідації перекидаючого моменту, що діє на пристрій. Поставлена задача розв'язується тим, що у пристрої для ремонту еркерного вузла електросталеплавильної печі, який містить ремонтний майданчик, згідно з корисною моделлю, ремонтний майданчик виконано з можливістю тимчасової рознімної установки на пересувному сталевозі, причому на майданчику встановлено домкрат, що несе у верхній частині нерухомий стіл. Доведено, що нова сукупність ознак є причиною, а одержуваний первинний технічний результат "ліквідація перекидаючого моменту, що діє на пристрій" - наслідком. У свою чергу, цей первинний результат є причиною, а одержуваний вторинний технічний результат "підвищення надійності роботи пристрою" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланнями на прикладені креслення, на яких представлено: На фіг. 1 - пристрій (вид спереду) На фіг. 2 - те саме (вид А - зверху - згідно з фіг. 1) На фіг. 3 - те саме (вид Б - збоку - згідно з фіг. 1). Пропонований пристрій для ремонту еркерного вузла електросталеплавильної печі містить знімний ремонтний майданчик 1, виконаний з можливістю тимчасової рознімної установки на пересувному сталевозі. На майданчику встановлено домкрат 2, що несе у верхній частині нерухомий стіл 3. На ремонтному майданчику 1 змонтовано вертикальні напрямні 4 з можливістю переміщення по них нерухомого стола 3. З краю ремонтного майданчика передбачено додаткові відкидні майданчики 5. Приводом вертикального переміщення домкрата 2 є штурвальне колесо 6. Пристрій працює у такий спосіб. Перед ремонтом еркерного вузла на сталевіз замість сталерозливного ковша встановлюють пропонований пристрій, фіксують його позицію й подають сталевозом по рейковому шляху до електросталеплавильної печі в зону розміщення еркерного вузла, що підлягає ремонту. Від'єднують еркерний пристрій від днища печі й за допомогою домкрата 2 опускають стіл 3 з демонтованим еркерним вузлом до утворення зазору, достатнього для транспортування його під днищем печі. Після цього сталевіз виїжджає з-під печі в зону дії мостового крана (на кресленні не показаний), де демонтований вузол знімають зі стола 3 і направляють на ремонт, новий еркерний вузол встановлюють на нерухомий стіл 3 і сталевіз подає його в зону розміщення еркерного вузла печі. Далі за допомогою домкрата 2 досягають поєднання кріпильних отворів на днищі печі й на еркерному вузлі та з'єднують їх болтами. Потім домкратом 2 опускають стіл 3, фіксують позиції останньої, викочують сталевіз за межі печі, і мостовим краном знімають зі сталевоза пристрій для ремонту еркерного вузла й залишають його на місці відстою. Таким чином підвищується надійність роботи пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для ремонту еркерного вузла електросталеплавильної печі, що містить ремонтний майданчик, який відрізняється тим, що ремонтний майданчик виконано з можливістю тимчасової рознімної установки на пересувному сталевозі, причому на майданчику встановлено домкрат, що несе у верхній частині нерухомий стіл. 1 UA 71615 U 2 UA 71615 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
