Пристрій для ремонту еркерного вузла електросталеплавильної печі

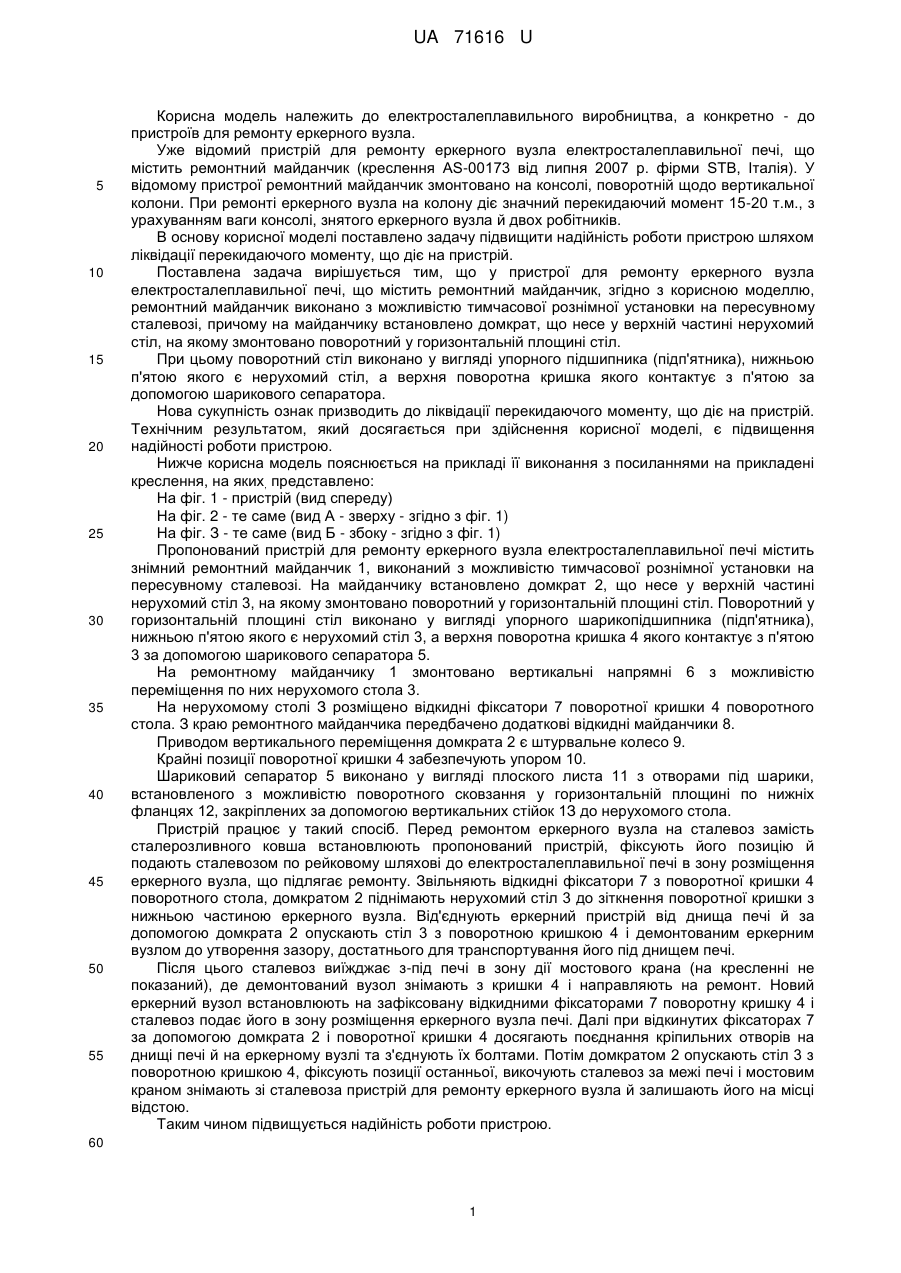

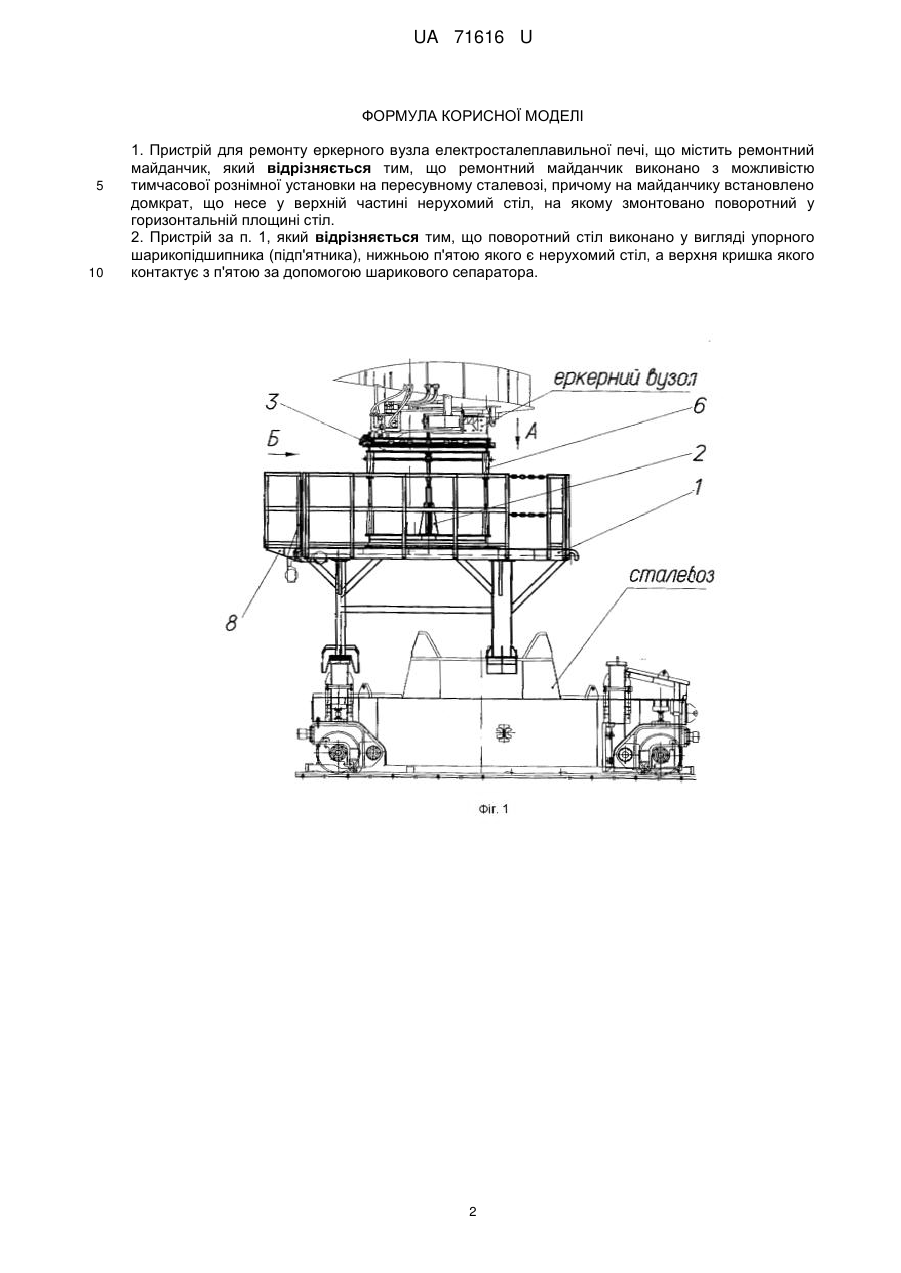

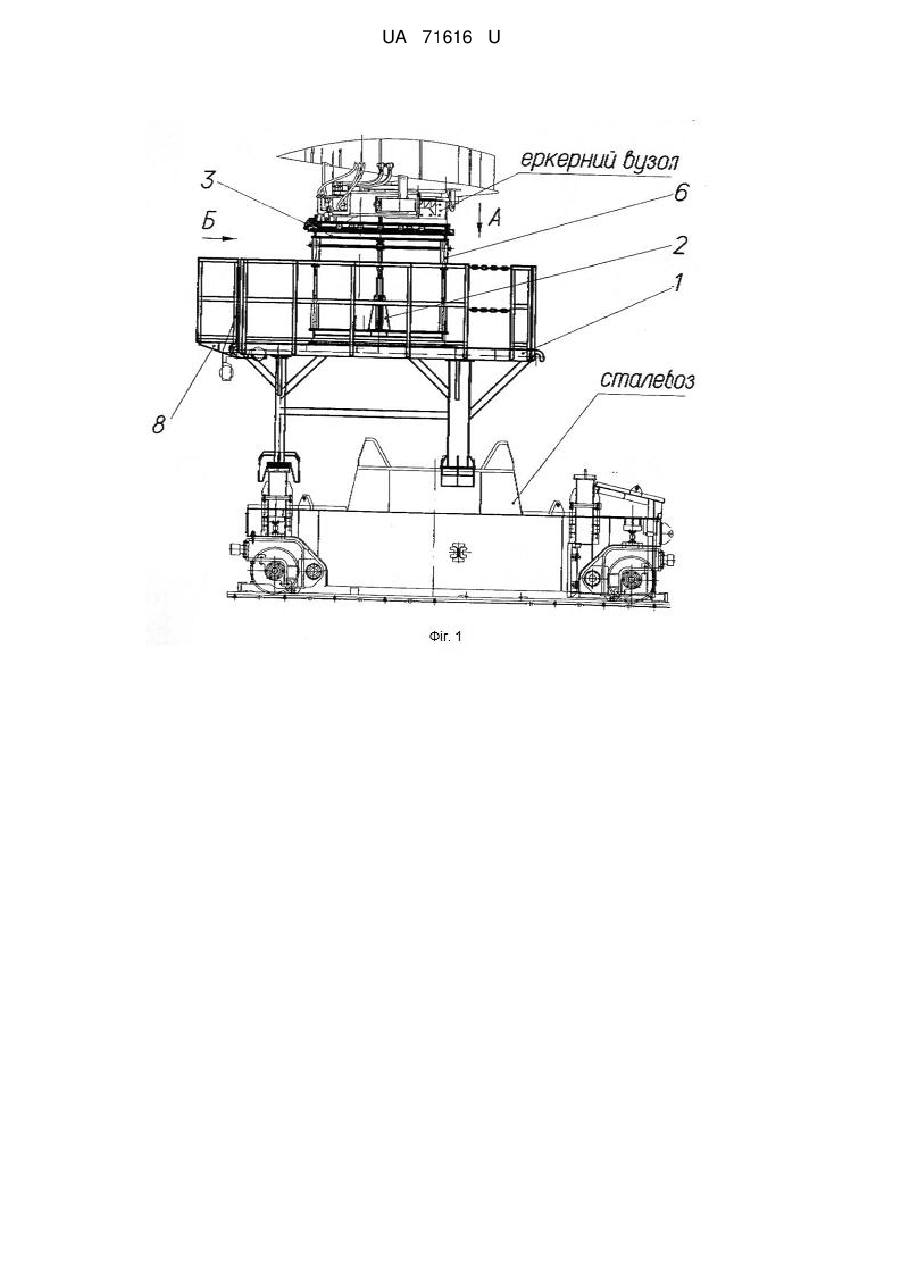

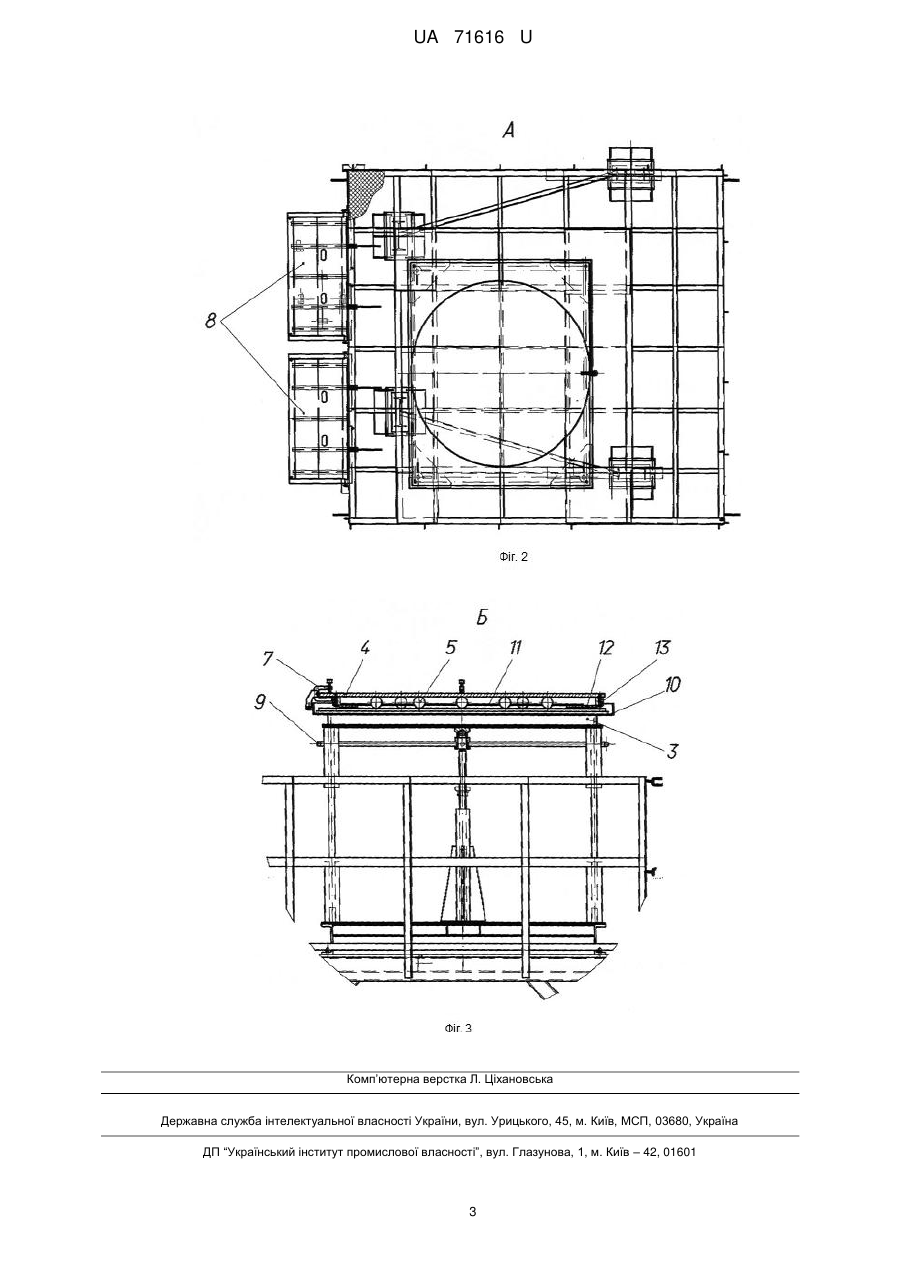

Реферат: Пристрій для ремонту еркерного вузла електросталеплавильної печі містить ремонтний майданчик, домкрат, нерухомий стіл. Майданчик виконано з можливістю тимчасової рознімної установки на пересувному сталевозі. UA 71616 U (54) ПРИСТРІЙ ДЛЯ РЕМОНТУ ЕРКЕРНОГО ВУЗЛА ЕЛЕКТРОСТАЛЕПЛАВИЛЬНОЇ ПЕЧІ UA 71616 U UA 71616 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електросталеплавильного виробництва, а конкретно - до пристроїв для ремонту еркерного вузла. Уже відомий пристрій для ремонту еркерного вузла електросталеплавильної печі, що містить ремонтний майданчик (креслення AS-00173 від липня 2007 р. фірми STB, Італія). У відомому пристрої ремонтний майданчик змонтовано на консолі, поворотній щодо вертикальної колони. При ремонті еркерного вузла на колону діє значний перекидаючий момент 15-20 т.м., з урахуванням ваги консолі, знятого еркерного вузла й двох робітників. В основу корисної моделі поставлено задачу підвищити надійність роботи пристрою шляхом ліквідації перекидаючого моменту, що діє на пристрій. Поставлена задача вирішується тим, що у пристрої для ремонту еркерного вузла електросталеплавильної печі, що містить ремонтний майданчик, згідно з корисною моделлю, ремонтний майданчик виконано з можливістю тимчасової рознімної установки на пересувному сталевозі, причому на майданчику встановлено домкрат, що несе у верхній частині нерухомий стіл, на якому змонтовано поворотний у горизонтальній площині стіл. При цьому поворотний стіл виконано у вигляді упорного підшипника (підп'ятника), нижньою п'ятою якого є нерухомий стіл, а верхня поворотна кришка якого контактує з п'ятою за допомогою шарикового сепаратора. Нова сукупність ознак призводить до ліквідації перекидаючого моменту, що діє на пристрій. Технічним результатом, який досягається при здійснення корисної моделі, є підвищення надійності роботи пристрою. Нижче корисна модель пояснюється на прикладі її виконання з посиланнями на прикладені креслення, на яких, представлено: На фіг. 1 - пристрій (вид спереду) На фіг. 2 - те саме (вид А - зверху - згідно з фіг. 1) На фіг. З - те саме (вид Б - збоку - згідно з фіг. 1) Пропонований пристрій для ремонту еркерного вузла електросталеплавильної печі містить знімний ремонтний майданчик 1, виконаний з можливістю тимчасової рознімної установки на пересувному сталевозі. На майданчику встановлено домкрат 2, що несе у верхній частині нерухомий стіл 3, на якому змонтовано поворотний у горизонтальній площині стіл. Поворотний у горизонтальній площині стіл виконано у вигляді упорного шарикопідшипника (підп'ятника), нижньою п'ятою якого є нерухомий стіл 3, а верхня поворотна кришка 4 якого контактує з п'ятою 3 за допомогою шарикового сепаратора 5. На ремонтному майданчику 1 змонтовано вертикальні напрямні 6 з можливістю переміщення по них нерухомого стола 3. На нерухомому столі З розміщено відкидні фіксатори 7 поворотної кришки 4 поворотного стола. З краю ремонтного майданчика передбачено додаткові відкидні майданчики 8. Приводом вертикального переміщення домкрата 2 є штурвальне колесо 9. Крайні позиції поворотної кришки 4 забезпечують упором 10. Шариковий сепаратор 5 виконано у вигляді плоского листа 11 з отворами під шарики, встановленого з можливістю поворотного сковзання у горизонтальній площині по нижніх фланцях 12, закріплених за допомогою вертикальних стійок 1З до нерухомого стола. Пристрій працює у такий спосіб. Перед ремонтом еркерного вузла на сталевоз замість сталерозливного ковша встановлюють пропонований пристрій, фіксують його позицію й подають сталевозом по рейковому шляхові до електросталеплавильної печі в зону розміщення еркерного вузла, що підлягає ремонту. Звільняють відкидні фіксатори 7 з поворотної кришки 4 поворотного стола, домкратом 2 піднімають нерухомий стіл 3 до зіткнення поворотної кришки з нижньою частиною еркерного вузла. Від'єднують еркерний пристрій від днища печі й за допомогою домкрата 2 опускають стіл 3 з поворотною кришкою 4 і демонтованим еркерним вузлом до утворення зазору, достатнього для транспортування його під днищем печі. Після цього сталевоз виїжджає з-під печі в зону дії мостового крана (на кресленні не показаний), де демонтований вузол знімають з кришки 4 і направляють на ремонт. Новий еркерний вузол встановлюють на зафіксовану відкидними фіксаторами 7 поворотну кришку 4 і сталевоз подає його в зону розміщення еркерного вузла печі. Далі при відкинутих фіксаторах 7 за допомогою домкрата 2 і поворотної кришки 4 досягають поєднання кріпильних отворів на днищі печі й наеркерному вузлі та з'єднують їх болтами. Потім домкратом 2 опускають стіл 3 з поворотною кришкою 4, фіксують позиції останньої, викочують сталевоз за межі печі і мостовим краном знімають зі сталевоза пристрій для ремонту еркерного вузла й залишають його на місці відстою. Таким чином підвищується надійність роботи пристрою. 60 1 UA 71616 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пристрій для ремонту еркерного вузла електросталеплавильної печі, що містить ремонтний майданчик, який відрізняється тим, що ремонтний майданчик виконано з можливістю тимчасової рознімної установки на пересувному сталевозі, причому на майданчику встановлено домкрат, що несе у верхній частині нерухомий стіл, на якому змонтовано поворотний у горизонтальній площині стіл. 2. Пристрій за п. 1, який відрізняється тим, що поворотний стіл виконано у вигляді упорного шарикопідшипника (підп'ятника), нижньою п'ятою якого є нерухомий стіл, а верхня кришка якого контактує з п'ятою за допомогою шарикового сепаратора. 2 UA 71616 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
