Садово-паркова лава

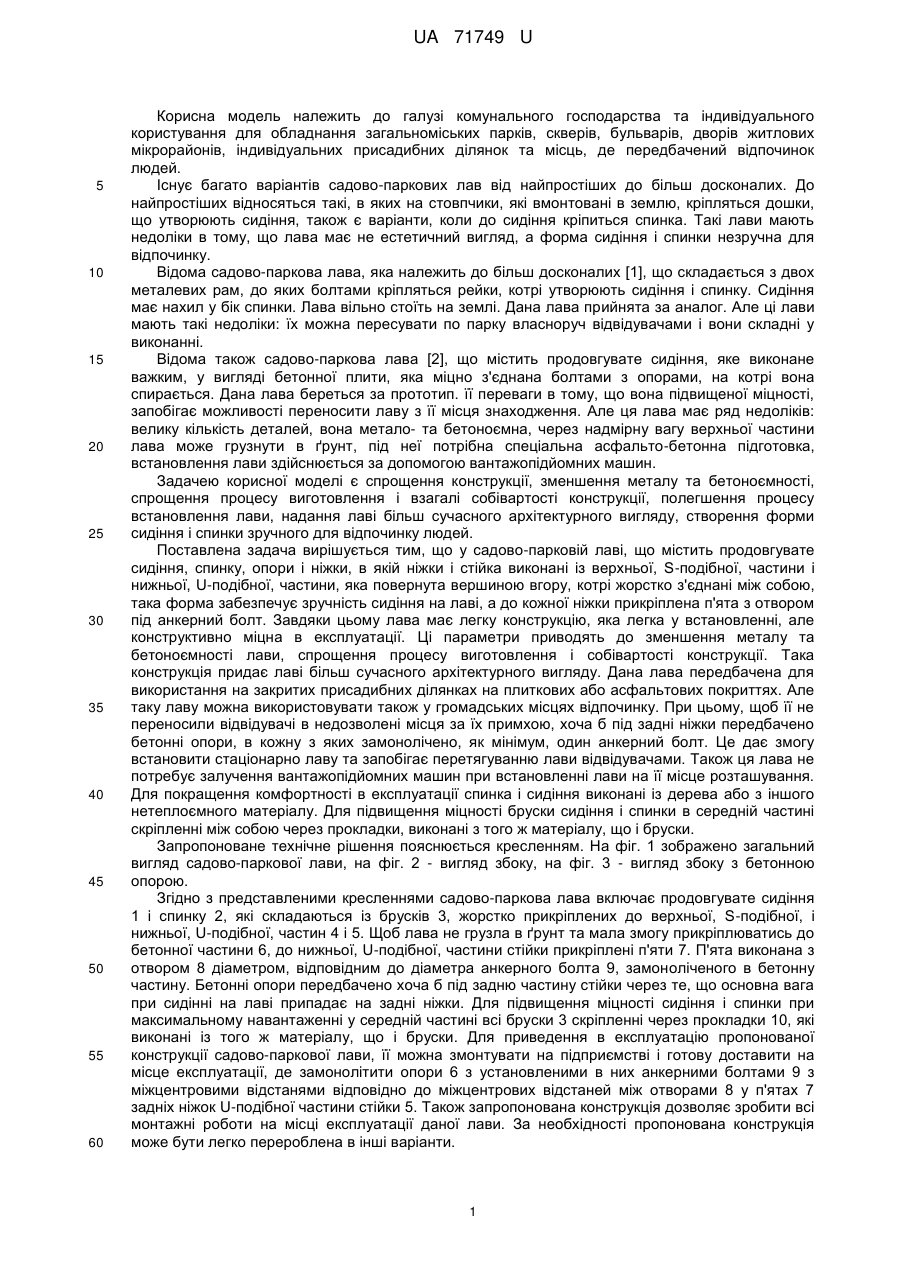

Реферат: Садово-паркова лава містить сидіння, спинку, опори, ніжки, стійки, п'яти з отворами під анкерний болт. UA 71749 U (54) САДОВО-ПАРКОВА ЛАВА UA 71749 U UA 71749 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі комунального господарства та індивідуального користування для обладнання загальноміських парків, скверів, бульварів, дворів житлових мікрорайонів, індивідуальних присадибних ділянок та місць, де передбачений відпочинок людей. Існує багато варіантів садово-паркових лав від найпростіших до більш досконалих. До найпростіших відносяться такі, в яких на стовпчики, які вмонтовані в землю, кріпляться дошки, що утворюють сидіння, також є варіанти, коли до сидіння кріпиться спинка. Такі лави мають недоліки в тому, що лава має не естетичний вигляд, а форма сидіння і спинки незручна для відпочинку. Відома садово-паркова лава, яка належить до більш досконалих [1], що складається з двох металевих рам, до яких болтами кріпляться рейки, котрі утворюють сидіння і спинку. Сидіння має нахил у бік спинки. Лава вільно стоїть на землі. Дана лава прийнята за аналог. Але ці лави мають такі недоліки: їх можна пересувати по парку власноруч відвідувачами і вони складні у виконанні. Відома також садово-паркова лава [2], що містить продовгувате сидіння, яке виконане важким, у вигляді бетонної плити, яка міцно з'єднана болтами з опорами, на котрі вона спирається. Дана лава береться за прототип. її переваги в тому, що вона підвищеної міцності, запобігає можливості переносити лаву з її місця знаходження. Але ця лава має ряд недоліків: велику кількість деталей, вона метало- та бетоноємна, через надмірну вагу верхньої частини лава може грузнути в ґрунт, під неї потрібна спеціальна асфальто-бетонна підготовка, встановлення лави здійснюється за допомогою вантажопідйомних машин. Задачею корисної моделі є спрощення конструкції, зменшення металу та бетоноємності, спрощення процесу виготовлення і взагалі собівартості конструкції, полегшення процесу встановлення лави, надання лаві більш сучасного архітектурного вигляду, створення форми сидіння і спинки зручного для відпочинку людей. Поставлена задача вирішується тим, що у садово-парковій лаві, що містить продовгувате сидіння, спинку, опори і ніжки, в якій ніжки і стійка виконані із верхньої, S-подібної, частини і нижньої, U-подібної, частини, яка повернута вершиною вгору, котрі жорстко з'єднані між собою, така форма забезпечує зручність сидіння на лаві, а до кожної ніжки прикріплена п'ята з отвором під анкерний болт. Завдяки цьому лава має легку конструкцію, яка легка у встановленні, але конструктивно міцна в експлуатації. Ці параметри приводять до зменшення металу та бетоноємності лави, спрощення процесу виготовлення і собівартості конструкції. Така конструкція придає лаві більш сучасного архітектурного вигляду. Дана лава передбачена для використання на закритих присадибних ділянках на плиткових або асфальтових покриттях. Але таку лаву можна використовувати також у громадських місцях відпочинку. При цьому, щоб її не переносили відвідувачі в недозволені місця за їх примхою, хоча б під задні ніжки передбачено бетонні опори, в кожну з яких замонолічено, як мінімум, один анкерний болт. Це дає змогу встановити стаціонарно лаву та запобігає перетягуванню лави відвідувачами. Також ця лава не потребує залучення вантажопідйомних машин при встановленні лави на її місце розташування. Для покращення комфортності в експлуатації спинка і сидіння виконані із дерева або з іншого нетеплоємного матеріалу. Для підвищення міцності бруски сидіння і спинки в середній частині скріпленні між собою через прокладки, виконані з того ж матеріалу, що і бруски. Запропоноване технічне рішення пояснюється кресленням. На фіг. 1 зображено загальний вигляд садово-паркової лави, на фіг. 2 - вигляд збоку, на фіг. 3 - вигляд збоку з бетонною опорою. Згідно з представленими кресленнями садово-паркова лава включає продовгувате сидіння 1 і спинку 2, які складаються із брусків 3, жорстко прикріплених до верхньої, S-подібної, і нижньої, U-подібної, частин 4 і 5. Щоб лава не грузла в ґрунт та мала змогу прикріплюватись до бетонної частини 6, до нижньої, U-подібної, частини стійки прикріплені п'яти 7. П'ята виконана з отвором 8 діаметром, відповідним до діаметра анкерного болта 9, замоноліченого в бетонну частину. Бетонні опори передбачено хоча б під задню частину стійки через те, що основна вага при сидінні на лаві припадає на задні ніжки. Для підвищення міцності сидіння і спинки при максимальному навантаженніу середній частині всі бруски 3 скріпленні через прокладки 10, які виконані із того ж матеріалу, що і бруски. Для приведення в експлуатацію пропонованої конструкції садово-паркової лави, її можна змонтувати на підприємстві і готову доставити на місце експлуатації, де замонолітити опори 6 з установленими в них анкерними болтами 9 з міжцентровими відстанями відповідно до міжцентрових відстаней між отворами 8 у п'ятах 7 задніх ніжок U-подібної частини стійки 5. Також запропонована конструкція дозволяє зробити всі монтажні роботи на місці експлуатації даної лави. За необхідності пропонована конструкція може бути легко перероблена в інші варіанти. 1 UA 71749 U 5 10 Запропонована садово-паркова лава має низку технічно-економічних переваг: - запропонована садово-паркова лава забезпечує спрощення конструкції, що в свою чергу впливає на зменшення її собівартості і спрощення процесу виготовлення; - забезпечує зменшення роботи вантажопідйомних механізмів зі встановлення садовопаркової лави; - запроектована садово-паркова лава має більш сучасну форму та відповідає ергонометричним параметрам. Джерела інформації: 1. Шафран, В.И. Садово-парковое хозяйство / В.И. Шафран, С.Я. Соколов, И.М. Малько. - Л., 1947. - 256 с 2. Патент на корисну модель 99010400 Україна, МПК (2000) А47С 11/00, 5/00. Садовопаркова лава / Чернов В.К.; заявл. 26.01.1999; опубл. 15.09.2000, Бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Садово-паркова лава, що містить продовгувате сидіння, спинку, опори і ніжки, яка відрізняється тим, що ніжки і стійка виконані із верхньої, S-подібної, частини і нижньої, Uподібної, частини, яка повернута вершиною вгору, котрі жорстко з'єднані між собою, а до кожної ніжки прикріплена п'ята з отвором під анкерний болт. 2. Садово-паркова лава за п. 1, яка відрізняється тим, що верхня, S-подібна, частина стійки спереду має зігнутий до низу кінець, спинка і сидіння виконані із нетеплоємного матеріалу, наприклад із дерева, і в середній частині скріплені між собою через прокладки. 3. Садово-паркова лава за пп. 1, 2, яка відрізняється тим, що під кожну ніжку, хоча б під задні, передбачено бетонні опори, в кожну з яких замонолічено як мінімум один анкерний болт. 2 UA 71749 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
