Формувач послідовності імпульсів типу меандр з перенастроюваною тривалістю

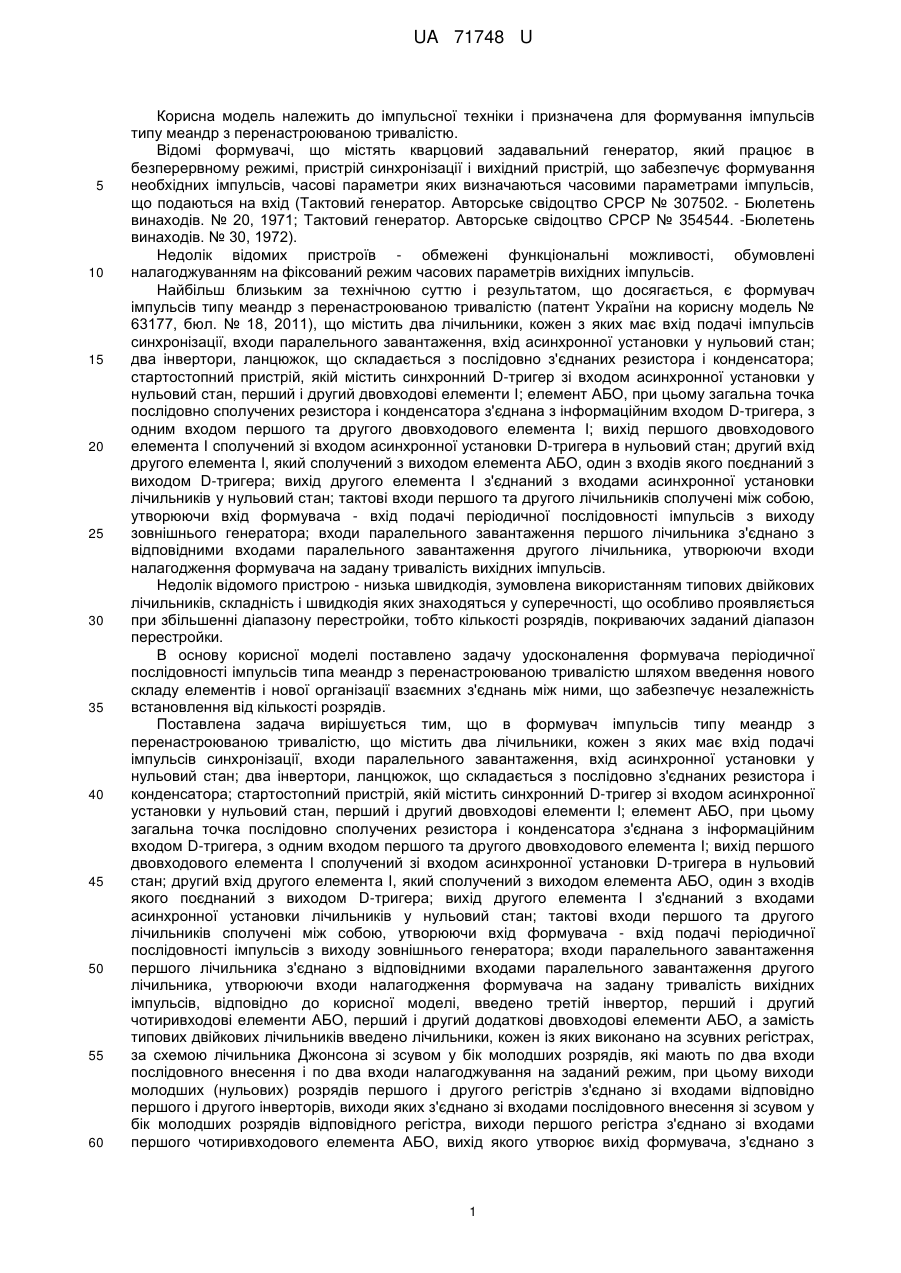

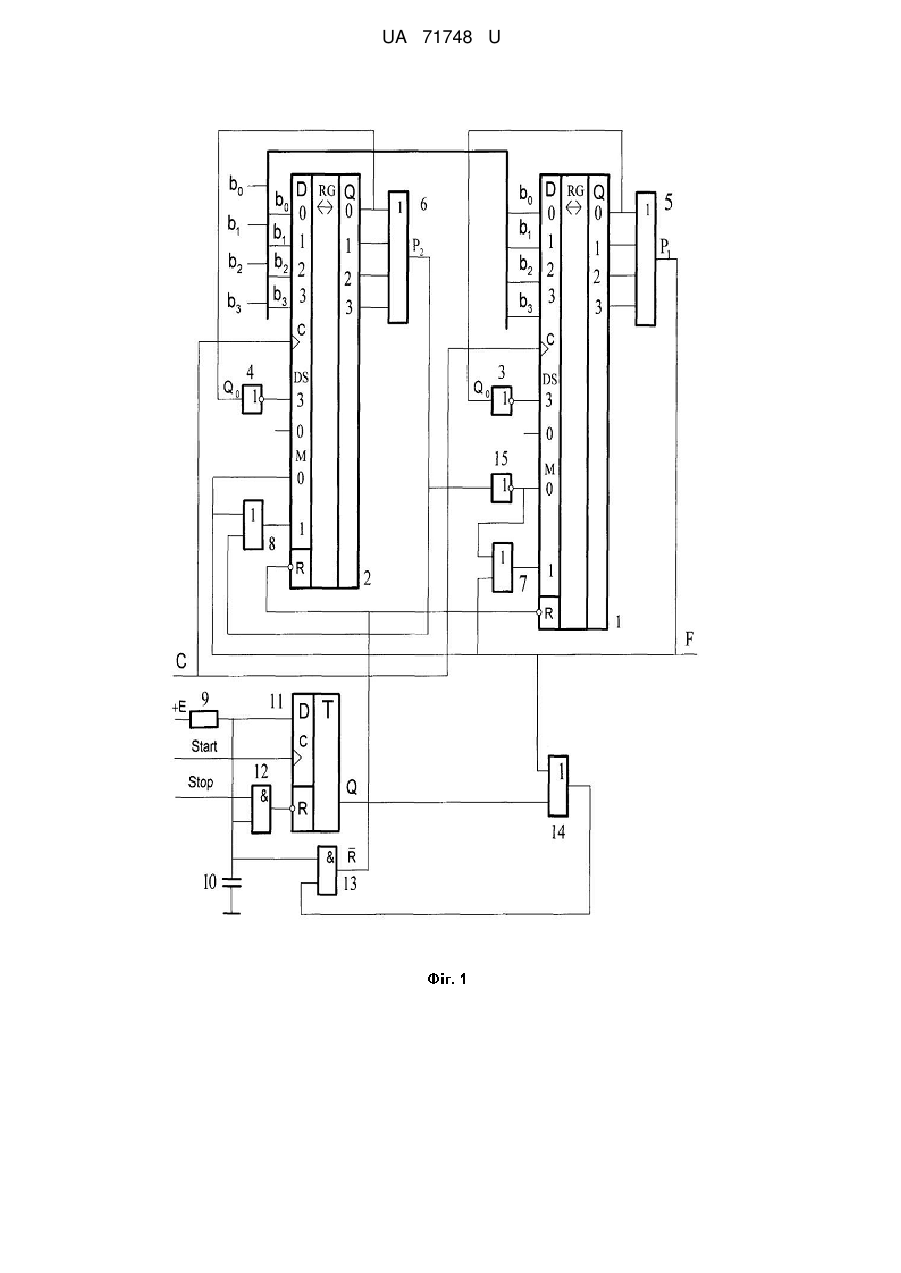

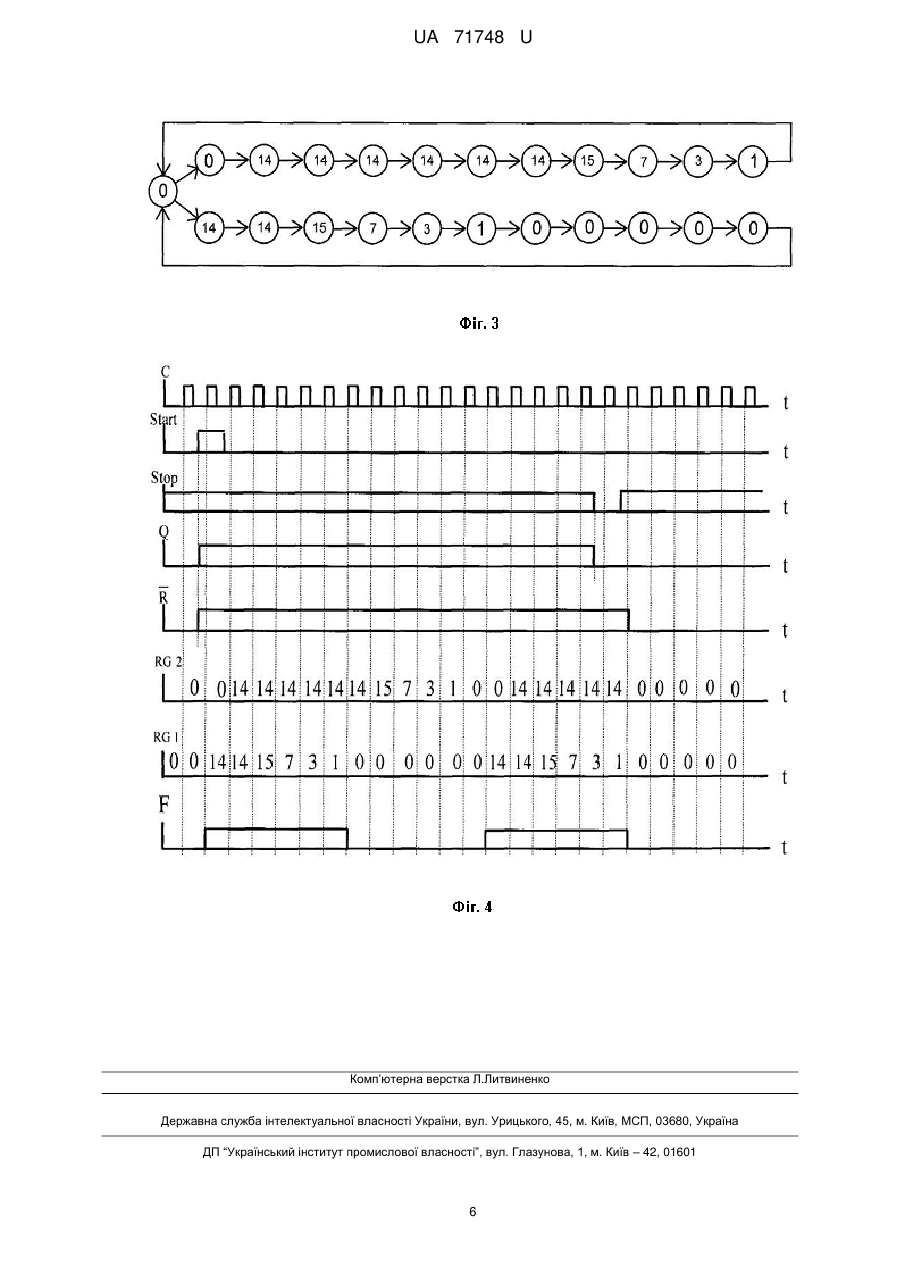

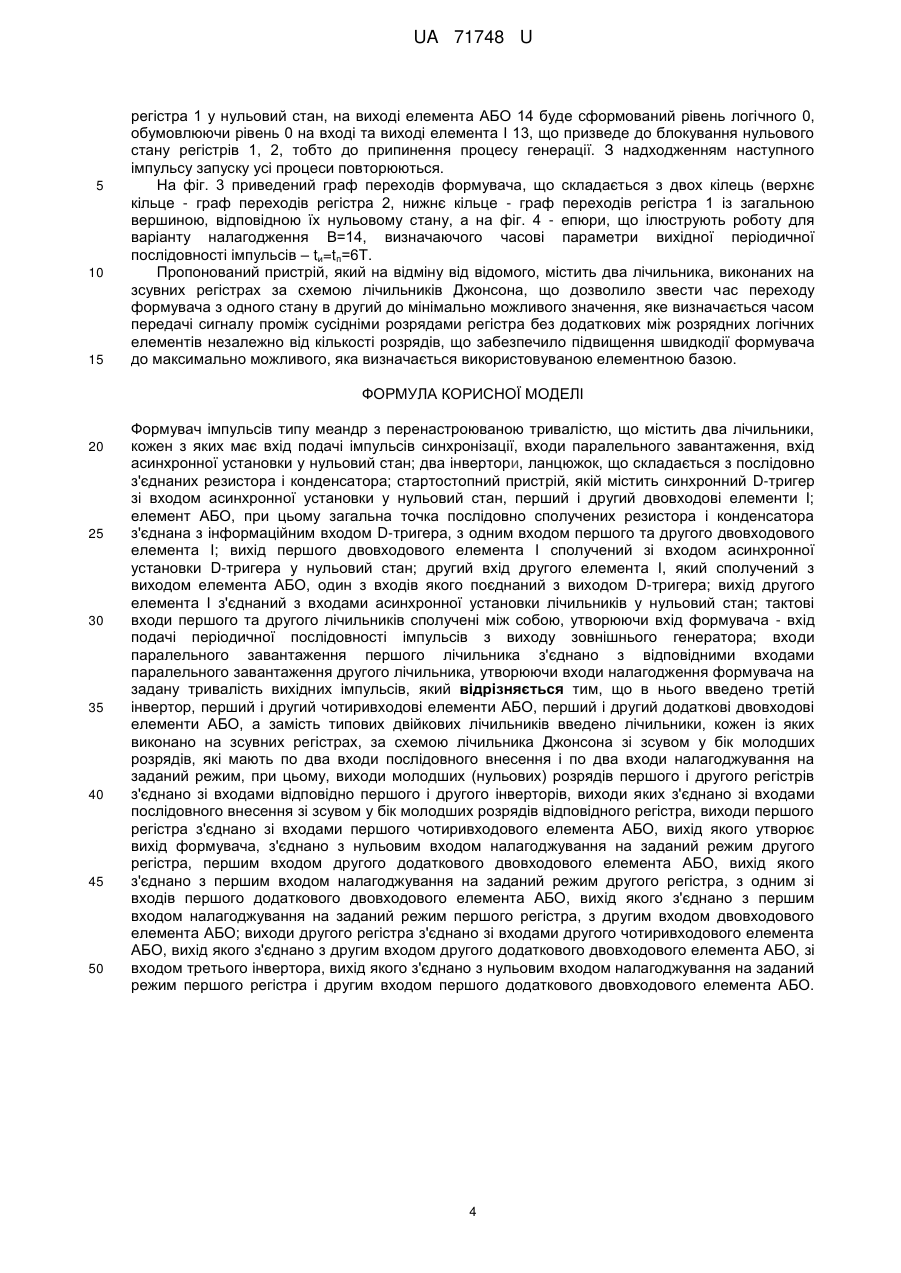

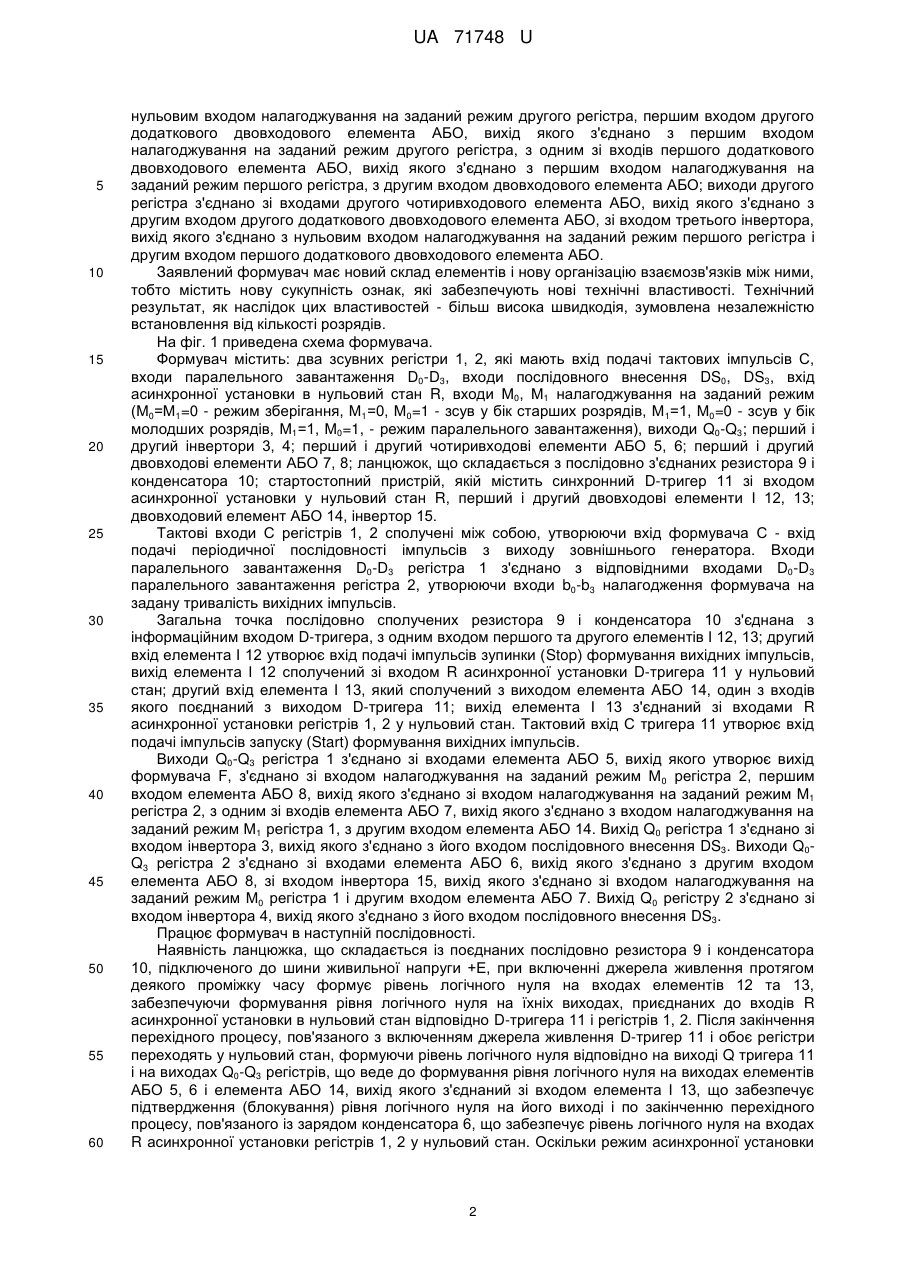

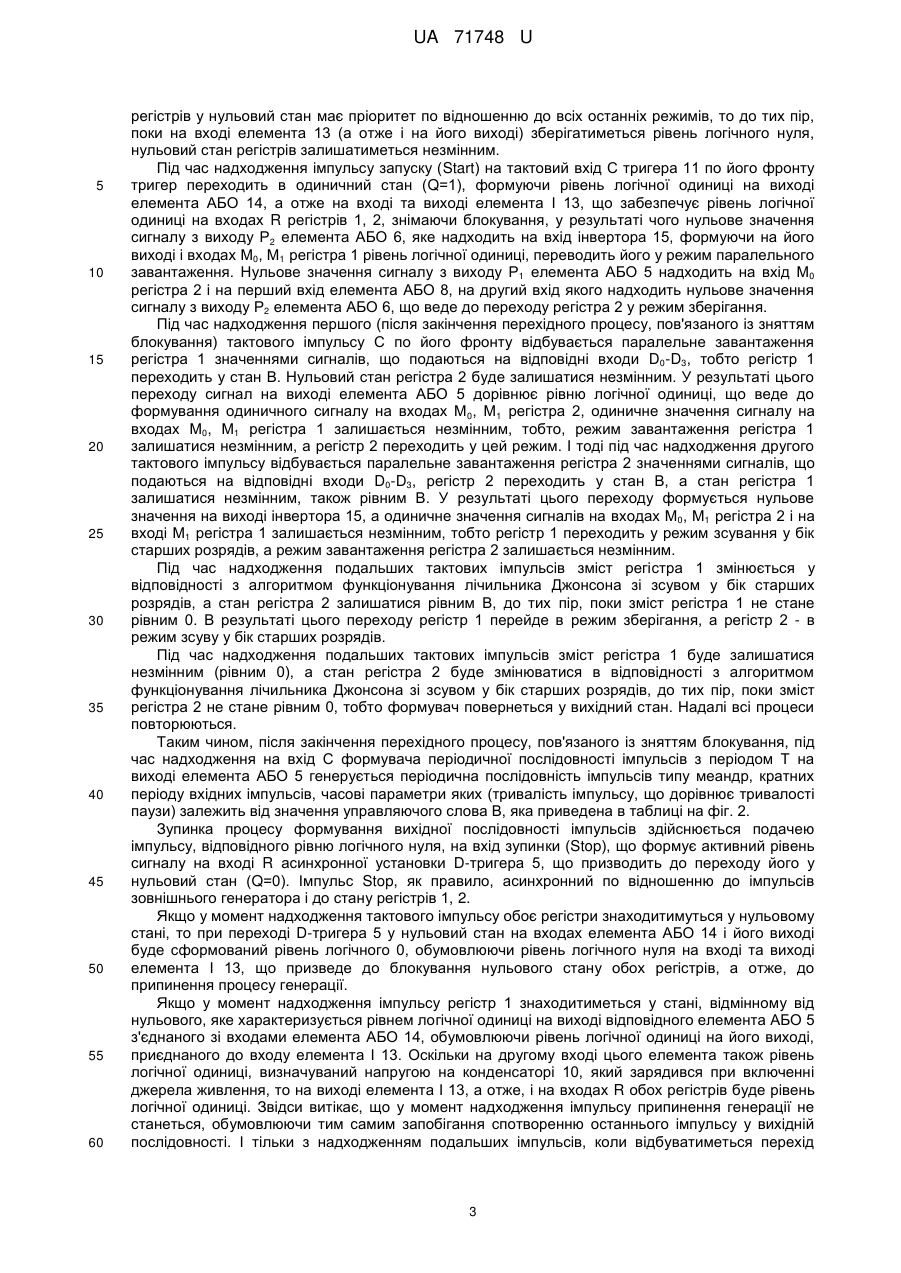

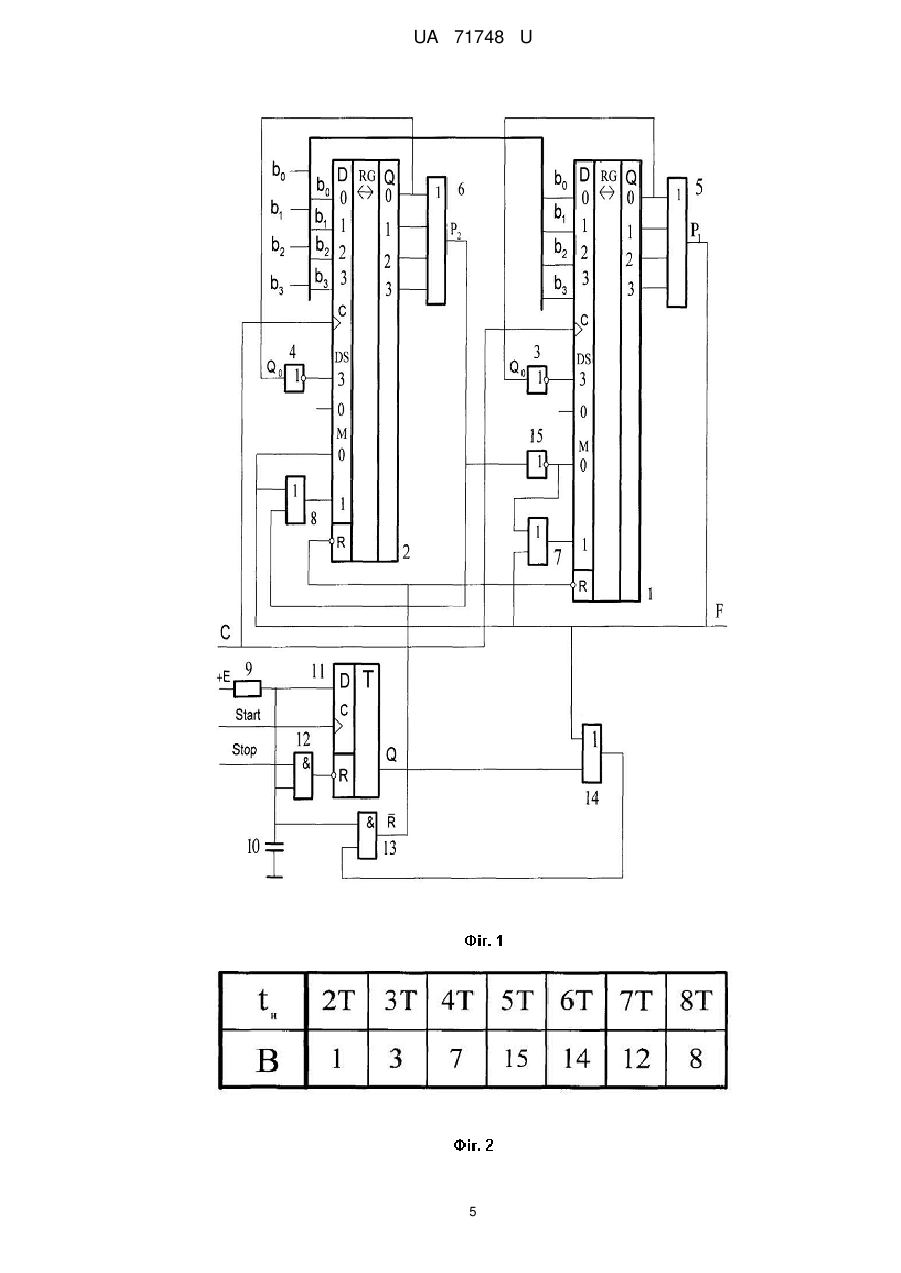

Реферат: Формувач імпульсів типу меандр з перенастроюваною тривалістю містить два лічильники, кожен з яких має вхід подачі імпульсів синхронізації, входи паралельного завантаження, вхід асинхронної установки у нульовий стан; два інвертори, ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; елемент АБО. Введено третій інвертор, перший і другий чотиривходові елементи АБО, перший і другий додаткові двовходові елементи АБО, а замість типових двійкових лічильників введено лічильники, кожен із яких виконано на зсувних регістрах, за схемою лічильника Джонсона зі зсувом у бік молодших розрядів, які мають по два входи послідовного внесення і по два входи налагоджування на заданий режим. UA 71748 U (12) UA 71748 U UA 71748 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування імпульсів типу меандр з перенастроюваною тривалістю. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів. № 20, 1971; Тактовий генератор. Авторське свідоцтво СРСР № 354544. -Бюлетень винаходів. № 30, 1972). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим часових параметрів вихідних iмпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач імпульсів типу меандр з перенастроюваною тривалістю (патент України на корисну модель № 63177, бюл. № 18, 2011), що містить два лічильники, кожен з яких має вхід подачі імпульсів синхронізації, входи паралельного завантаження, вхід асинхронної установки у нульовий стан; два інвертори, ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; елемент АБО, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника з'єднано з відповідними входами паралельного завантаження другого лічильника, утворюючи входи налагодження формувача на задану тривалість вихідних імпульсів. Недолік відомого пристрою - низька швидкодія, зумовлена використанням типових двійкових лічильників, складність і швидкодія яких знаходяться у суперечності, що особливо проявляється при збільшенні діапазону перестройки, тобто кількості розрядів, покриваючих заданий діапазон перестройки. В основу корисної моделі поставлено задачу удосконалення формувача періодичної послідовності імпульсів типа меандр з перенастроюваною тривалістю шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними, що забезпечує незалежність встановлення від кількості розрядів. Поставлена задача вирішується тим, що в формувач імпульсів типу меандр з перенастроюваною тривалістю, що містить два лічильники, кожен з яких має вхід подачі імпульсів синхронізації, входи паралельного завантаження, вхід асинхронної установки у нульовий стан; два інвертори, ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; елемент АБО, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера в нульовий стан; другий вхід другого елемента І, який сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника з'єднано з відповідними входами паралельного завантаження другого лічильника, утворюючи входи налагодження формувача на задану тривалість вихідних імпульсів, відповідно до корисної моделі, введено третій інвертор, перший і другий чотиривходові елементи АБО, перший і другий додаткові двовходові елементи АБО, а замість типових двійкових лічильників введено лічильники, кожен із яких виконано на зсувних регістрах, за схемою лічильника Джонсона зі зсувом у бік молодших розрядів, які мають по два входи послідовного внесення і по два входи налагоджування на заданий режим, при цьому виходи молодших (нульових) розрядів першого і другого регістрів з'єднано зі входами відповідно першого і другого інверторів, виходи яких з'єднано зі входами послідовного внесення зі зсувом у бік молодших розрядів відповідного регістра, виходи першого регістра з'єднано зі входами першого чотиривходового елемента АБО, вихід якого утворює вихід формувача, з'єднано з 1 UA 71748 U 5 10 15 20 25 30 35 40 45 50 55 60 нульовим входом налагоджування на заданий режим другого регістра, першим входом другого додаткового двовходового елемента АБО, вихід якого з'єднано з першим входом налагоджування на заданий режим другого регістра, з одним зі входів першого додаткового двовходового елемента АБО, вихід якого з'єднано з першим входом налагоджування на заданий режим першого регістра, з другим входом двовходового елемента АБО; виходи другого регістра з'єднано зі входами другого чотиривходового елемента АБО, вихід якого з'єднано з другим входом другого додаткового двовходового елемента АБО, зі входом третього інвертора, вихід якого з'єднано з нульовим входом налагоджування на заданий режим першого регістра і другим входом першого додаткового двовходового елемента АБО. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей - більш висока швидкодія, зумовлена незалежністю встановлення від кількості розрядів. На фіг. 1 приведена схема формувача. Формувач містить: два зсувних регістри 1, 2, які мають вхід подачі тактових імпульсів С, входи паралельного завантаження D0-D3, входи послідовного внесення DS0, DS3, вхід асинхронної установки в нульовий стан R, входи М0, М1 налагоджування на заданий режим (М0=М1=0 - режим зберігання, М1=0, М0=1 - зсув у бік старших розрядів, М1=1, М0=0 - зсув у бік молодших розрядів, М1=1, М0=1, - режим паралельного завантаження), виходи Q0-Q3; перший і другий інвертори 3, 4; перший і другий чотиривходові елементи АБО 5, 6; перший і другий двовходові елементи АБО 7, 8; ланцюжок, що складається з послідовно з'єднаних резистора 9 і конденсатора 10; стартостопний пристрій, якій містить синхронний D-тригер 11 зі входом асинхронної установки у нульовий стан R, перший і другий двовходові елементи І 12, 13; двовходовий елемент АБО 14, інвертор 15. Тактові входи С регістрів 1, 2 сполучені між собою, утворюючи вхід формувача С - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора. Входи паралельного завантаження D0-D3 регістра 1 з'єднано з відповідними входами D0-D3 паралельного завантаження регістра 2, утворюючи входи b0-b3 налагодження формувача на задану тривалість вихідних імпульсів. Загальна точка послідовно сполучених резистора 9 і конденсатора 10 з'єднана з інформаційним входом D-тригера, з одним входом першого та другого елементів І 12, 13; другий вхід елемента І 12 утворює вхід подачі імпульсів зупинки (Stop) формування вихідних імпульсів, вихід елемента І 12 сполучений зі входом R асинхронної установки D-тригера 11 у нульовий стан; другий вхід елемента І 13, який сполучений з виходом елемента АБО 14, один з входів якого поєднаний з виходом D-тригера 11; вихід елемента І 13 з'єднаний зі входами R асинхронної установки регістрів 1, 2 у нульовий стан. Тактовий вхід С тригера 11 утворює вхід подачі імпульсів запуску (Start) формування вихідних імпульсів. Виходи Q0-Q3 регістра 1 з'єднано зі входами елемента АБО 5, вихід якого утворює вихід формувача F, з'єднано зі входом налагоджування на заданий режим М0 регістра 2, першим входом елемента АБО 8, вихід якого з'єднано зі входом налагоджування на заданий режим М1 регістра 2, з одним зі входів елемента АБО 7, вихід якого з'єднано з входом налагоджування на заданий режим М1 регістра 1, з другим входом елемента АБО 14. Вихід Q0 регістра 1 з'єднано зі входом інвертора 3, вихід якого з'єднано з його входом послідовного внесення DS3. Виходи Q0Q3 регістра 2 з'єднано зі входами елемента АБО 6, вихід якого з'єднано з другим входом елемента АБО 8, зі входом інвертора 15, вихід якого з'єднано зі входом налагоджування на заданий режим М0 регістра 1 і другим входом елемента АБО 7. Вихід Q0 регістру 2 з'єднано зі входом інвертора 4, вихід якого з'єднано з його входом послідовного внесення DS3. Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 9 і конденсатора 10, підключеного до шини живильної напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на входах елементів 12 та 13, забезпечуючи формування рівня логічного нуля на їхніх виходах, приєднаних до входів R асинхронної установки в нульовий стан відповідно D-тригера 11 і регістрів 1, 2. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення D-тригер 11 і обоє регістри переходять у нульовий стан, формуючи рівень логічного нуля відповідно на виході Q тригера 11 і на виходах Q0-Q3 регістрів, що веде до формування рівня логічного нуля на виходах елементів АБО 5, 6 і елемента АБО 14, вихід якого з'єднаний зі входом елемента І 13, що забезпечує підтвердження (блокування) рівня логічного нуля на його виході і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень логічного нуля на входах R асинхронної установки регістрів 1, 2 у нульовий стан. Оскільки режим асинхронної установки 2 UA 71748 U 5 10 15 20 25 30 35 40 45 50 55 60 регістрів у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 13 (а отже і на його виході) зберігатиметься рівень логічного нуля, нульовий стан регістрів залишатиметься незмінним. Під час надходження імпульсу запуску (Start) на тактовий вхід С тригера 11 по його фронту тригер переходить в одиничний стан (Q=1), формуючи рівень логічної одиниці на виході елемента АБО 14, а отже на вході та виході елемента І 13, що забезпечує рівень логічної одиниці на входах R регістрів 1, 2, знімаючи блокування, у результаті чого нульове значення сигналу з виходу Р2 елемента АБО 6, яке надходить на вхід інвертора 15, формуючи на його виході і входах М0, М1 регістра 1 рівень логічної одиниці, переводить його у режим паралельного завантаження. Нульове значення сигналу з виходу Р1 елемента АБО 5 надходить на вхід М0 регістра 2 і на перший вхід елемента АБО 8, на другий вхід якого надходить нульове значення сигналу з виходу Р2 елемента АБО 6, що веде до переходу регістра 2 у режим зберігання. Під час надходження першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С по його фронту відбувається паралельне завантаження регістра 1 значеннями сигналів, що подаються на відповідні входи D0-D3, тобто регістр 1 переходить у стан В. Нульовий стан регістра 2 буде залишатися незмінним. У результаті цього переходу сигнал на виході елемента АБО 5 дорівнює рівню логічної одиниці, що веде до формування одиничного сигналу на входах М0, М1 регістра 2, одиничне значення сигналу на входах М0, М1 регістра 1 залишається незмінним, тобто, режим завантаження регістра 1 залишатися незмінним, а регістр 2 переходить у цей режим. І тоді під час надходження другого тактового імпульсу відбувається паралельне завантаження регістра 2 значеннями сигналів, що подаються на відповідні входи D0-D3, регістр 2 переходить у стан В, а стан регістра 1 залишатися незмінним, також рівним В. У результаті цього переходу формується нульове значення на виході інвертора 15, а одиничне значення сигналів на входах М0, М1 регістра 2 і на вході М1 регістра 1 залишається незмінним, тобто регістр 1 переходить у режим зсування у бік старших розрядів, а режим завантаження регістра 2 залишається незмінним. Під час надходження подальших тактових імпульсів зміст регістра 1 змінюється у відповідності з алгоритмом функціонування лічильника Джонсона зі зсувом у бік старших розрядів, а стан регістра 2 залишатися рівним В, до тих пір, поки зміст регістра 1 не стане рівним 0. В результаті цього переходу регістр 1 перейде в режим зберігання, а регістр 2 - в режим зсуву у бік старших розрядів. Під час надходження подальших тактових імпульсів зміст регістра 1 буде залишатися незмінним (рівним 0), а стан регістра 2 буде змінюватися в відповідності з алгоритмом функціонування лічильника Джонсона зі зсувом у бік старших розрядів, до тих пір, поки зміст регістра 2 не стане рівним 0, тобто формувач повернеться у вихідний стан. Надалі всі процеси повторюються. Таким чином, після закінчення перехідного процесу, пов'язаного із зняттям блокування, під час надходження на вхід С формувача періодичної послідовності імпульсів з періодом Т на виході елемента АБО 5 генерується періодична послідовність імпульсів типу меандр, кратних періоду вхідних імпульсів, часові параметри яких (тривалість імпульсу, що дорівнює тривалості паузи) залежить від значення управляючого слова В, яка приведена в таблиці на фіг. 2. Зупинка процесу формування вихідної послідовності імпульсів здійснюється подачею імпульсу, відповідного рівню логічного нуля, на вхід зупинки (Stop), що формує активний рівень сигналу на вході R асинхронної установки D-тригера 5, що призводить до переходу його у нульовий стан (Q=0). Імпульс Stop, як правило, асинхронний по відношенню до імпульсів зовнішнього генератора і до стану регістрів 1, 2. Якщо у момент надходження тактового імпульсу обоє регістри знаходитимуться у нульовому стані, то при переході D-тригера 5 у нульовий стан на входах елемента АБО 14 і його виході буде сформований рівень логічного 0, обумовлюючи рівень логічного нуля на вході та виході елемента І 13, що призведе до блокування нульового стану обох регістрів, а отже, до припинення процесу генерації. Якщо у момент надходження імпульсу регістр 1 знаходитиметься у стані, відмінному від нульового, яке характеризується рівнем логічної одиниці на виході відповідного елемента АБО 5 з'єднаного зі входами елемента АБО 14, обумовлюючи рівень логічної одиниці на його виході, приєднаного до входу елемента І 13. Оскільки на другому вході цього елемента також рівень логічної одиниці, визначуваний напругою на конденсаторі 10, який зарядився при включенні джерела живлення, то на виході елемента І 13, а отже, і на входах R обох регістрів буде рівень логічної одиниці. Звідси витікає, що у момент надходження імпульсу припинення генерації не станеться, обумовлюючи тим самим запобігання спотворенню останнього імпульсу у вихідній послідовності. І тільки з надходженням подальших імпульсів, коли відбуватиметься перехід 3 UA 71748 U 5 10 15 регістра 1 у нульовий стан, на виході елемента АБО 14 буде сформований рівень логічного 0, обумовлюючи рівень 0 на вході та виході елемента І 13, що призведе до блокування нульового стану регістрів 1, 2, тобто до припинення процесу генерації. З надходженням наступного імпульсу запуску усі процеси повторюються. На фіг. 3 приведений граф переходів формувача, що складається з двох кілець (верхнє кільце - граф переходів регістра 2, нижнє кільце - граф переходів регістра 1 із загальною вершиною, відповідною їх нульовому стану, а на фіг. 4 - епюри, що ілюструють роботу для варіанту налагодження В=14, визначаючого часові параметри вихідної періодичної послідовності імпульсів – tи=tп=6Т. Пропонований пристрій, який на відміну від відомого, містить два лічильника, виконаних на зсувних регістрах за схемою лічильників Джонсона, що дозволило звести час переходу формувача з одного стану в другий до мінімально можливого значення, яке визначається часом передачі сигналу проміж сусідніми розрядами регістра без додаткових між розрядних логічних елементів незалежно від кількості розрядів, що забезпечило підвищення швидкодії формувача до максимально можливого, яка визначається використовуваною елементною базою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 50 Формувач імпульсів типу меандр з перенастроюваною тривалістю, що містить два лічильники, кожен з яких має вхід подачі імпульсів синхронізації, входи паралельного завантаження, вхід асинхронної установки у нульовий стан; два інвертори, ланцюжок, що складається з послідовно з'єднаних резистора і конденсатора; стартостопний пристрій, якій містить синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І; елемент АБО, при цьому загальна точка послідовно сполучених резистора і конденсатора з'єднана з інформаційним входом D-тригера, з одним входом першого та другого двовходового елемента І; вихід першого двовходового елемента І сполучений зі входом асинхронної установки D-тригера у нульовий стан; другий вхід другого елемента І, який сполучений з виходом елемента АБО, один з входів якого поєднаний з виходом D-тригера; вихід другого елемента І з'єднаний з входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, утворюючи вхід формувача - вхід подачі періодичної послідовності імпульсів з виходу зовнішнього генератора; входи паралельного завантаження першого лічильника з'єднано з відповідними входами паралельного завантаження другого лічильника, утворюючи входи налагодження формувача на задану тривалість вихідних імпульсів, який відрізняється тим, що в нього введено третій інвертор, перший і другий чотиривходові елементи АБО, перший і другий додаткові двовходові елементи АБО, а замість типових двійкових лічильників введено лічильники, кожен із яких виконано на зсувних регістрах, за схемою лічильника Джонсона зі зсувом у бік молодших розрядів, які мають по два входи послідовного внесення і по два входи налагоджування на заданий режим, при цьому, виходи молодших (нульових) розрядів першого і другого регістрів з'єднано зі входами відповідно першого і другого інверторів, виходи яких з'єднано зі входами послідовного внесення зі зсувом у бік молодших розрядів відповідного регістра, виходи першого регістра з'єднано зі входами першого чотиривходового елемента АБО, вихід якого утворює вихід формувача, з'єднано з нульовим входом налагоджування на заданий режим другого регістра, першим входом другого додаткового двовходового елемента АБО, вихід якого з'єднано з першим входом налагоджування на заданий режим другого регістра, з одним зі входів першого додаткового двовходового елемента АБО, вихід якого з'єднано з першим входом налагоджування на заданий режим першого регістра, з другим входом двовходового елемента АБО; виходи другого регістра з'єднано зі входами другого чотиривходового елемента АБО, вихід якого з'єднано з другим входом другого додаткового двовходового елемента АБО, зі входом третього інвертора, вихід якого з'єднано з нульовим входом налагоджування на заданий режим першого регістра і другим входом першого додаткового двовходового елемента АБО. 4 UA 71748 U 5 UA 71748 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
