Спосіб фіксації поверхневих нашкірних електродів на musculus masseter для проведення поверхневої електроміографії

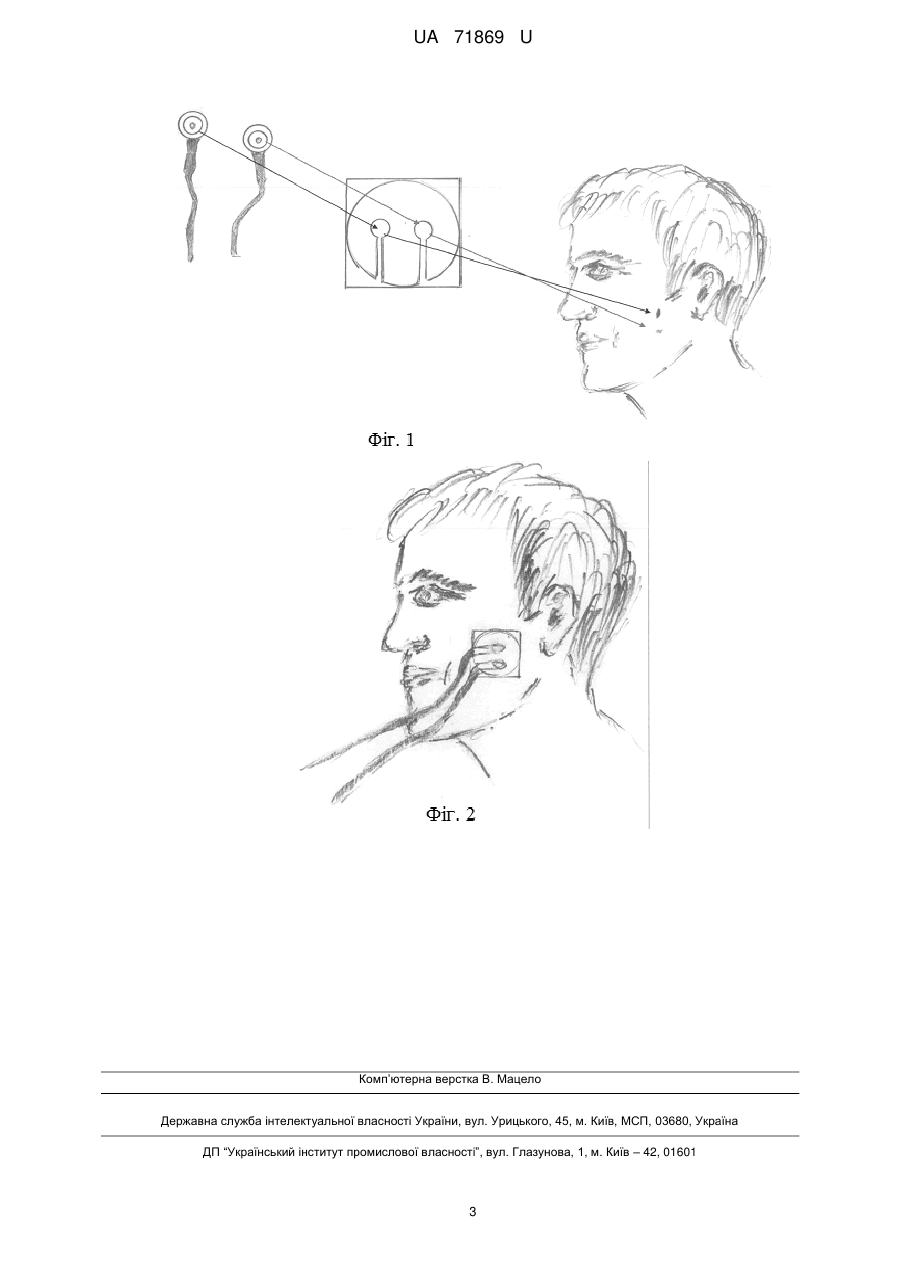

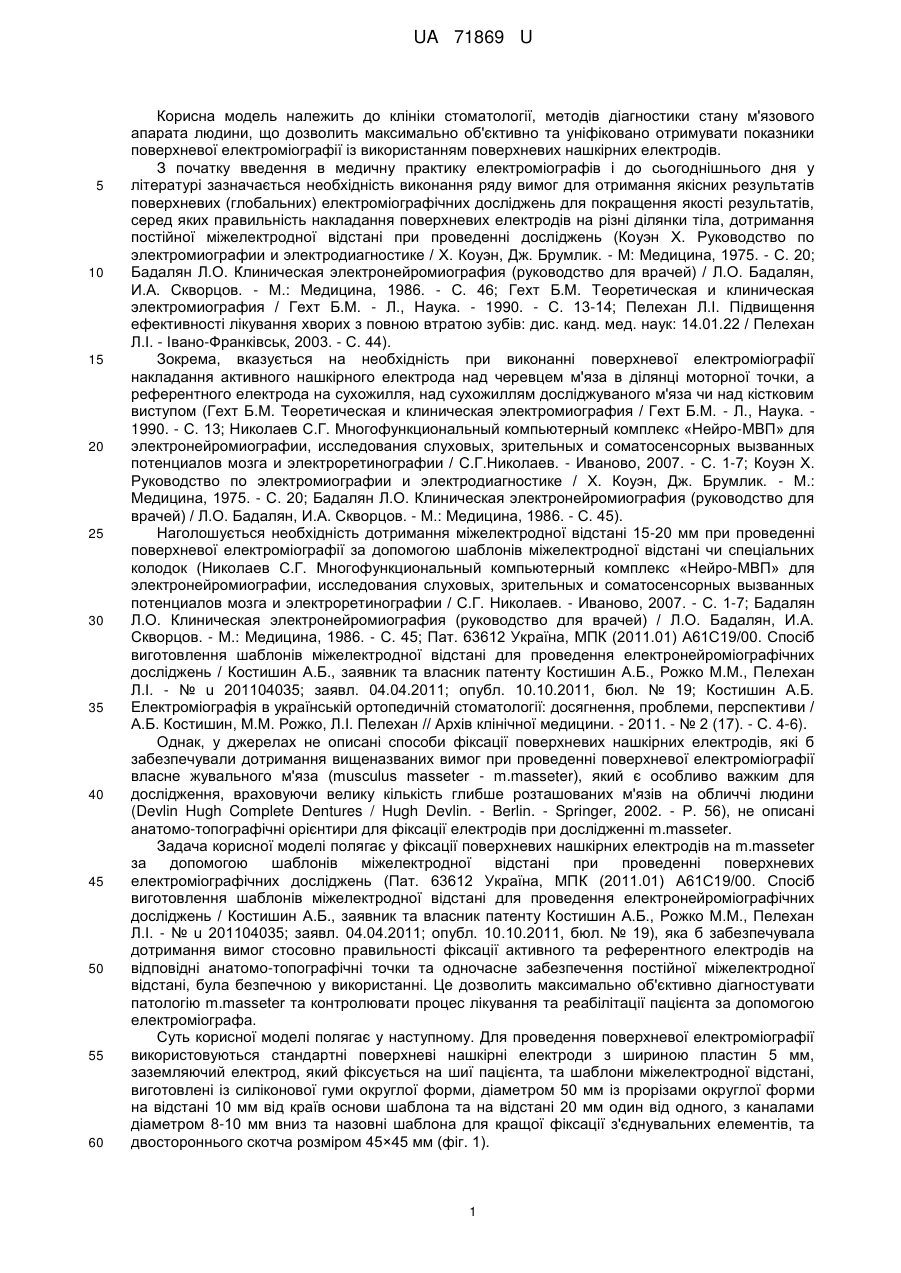

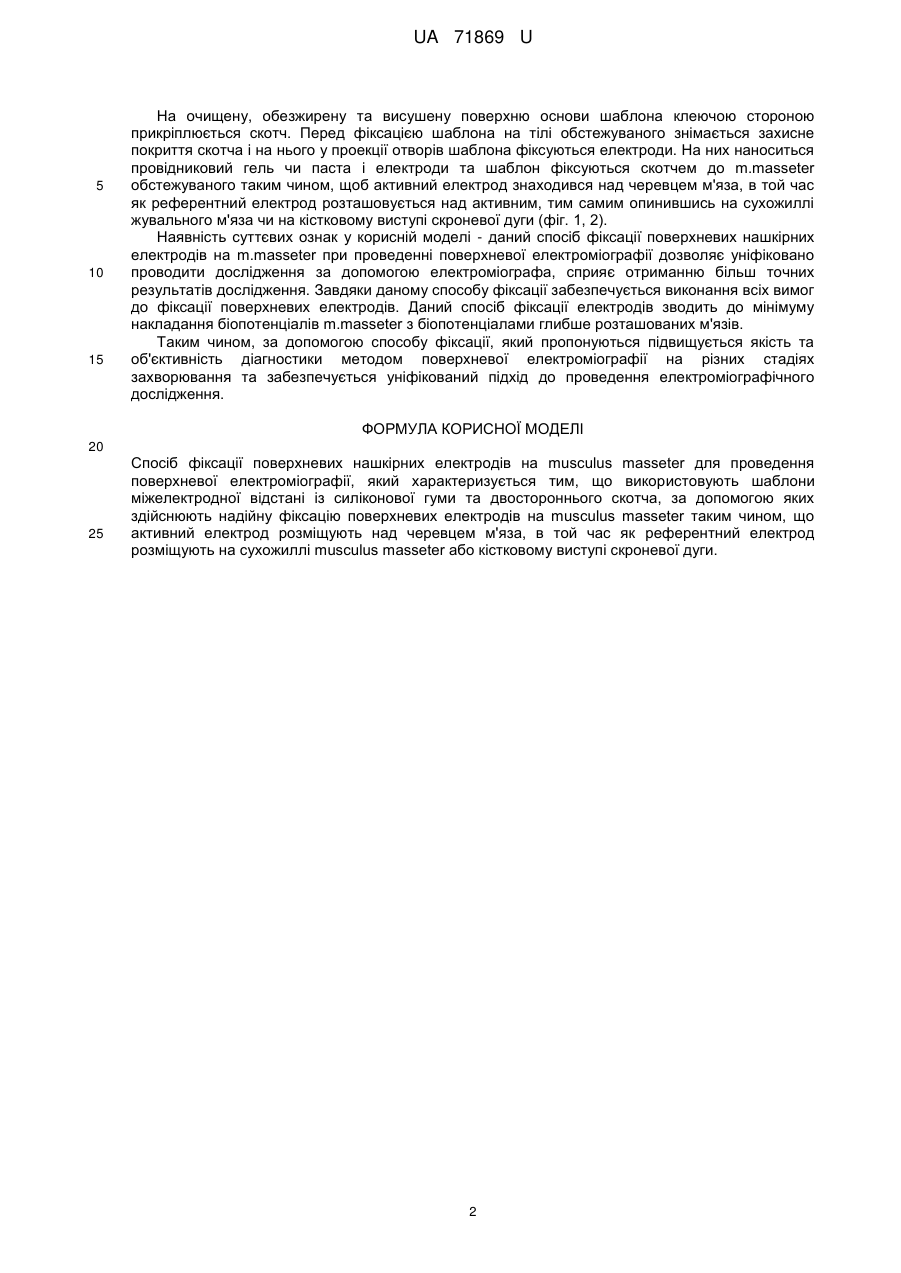

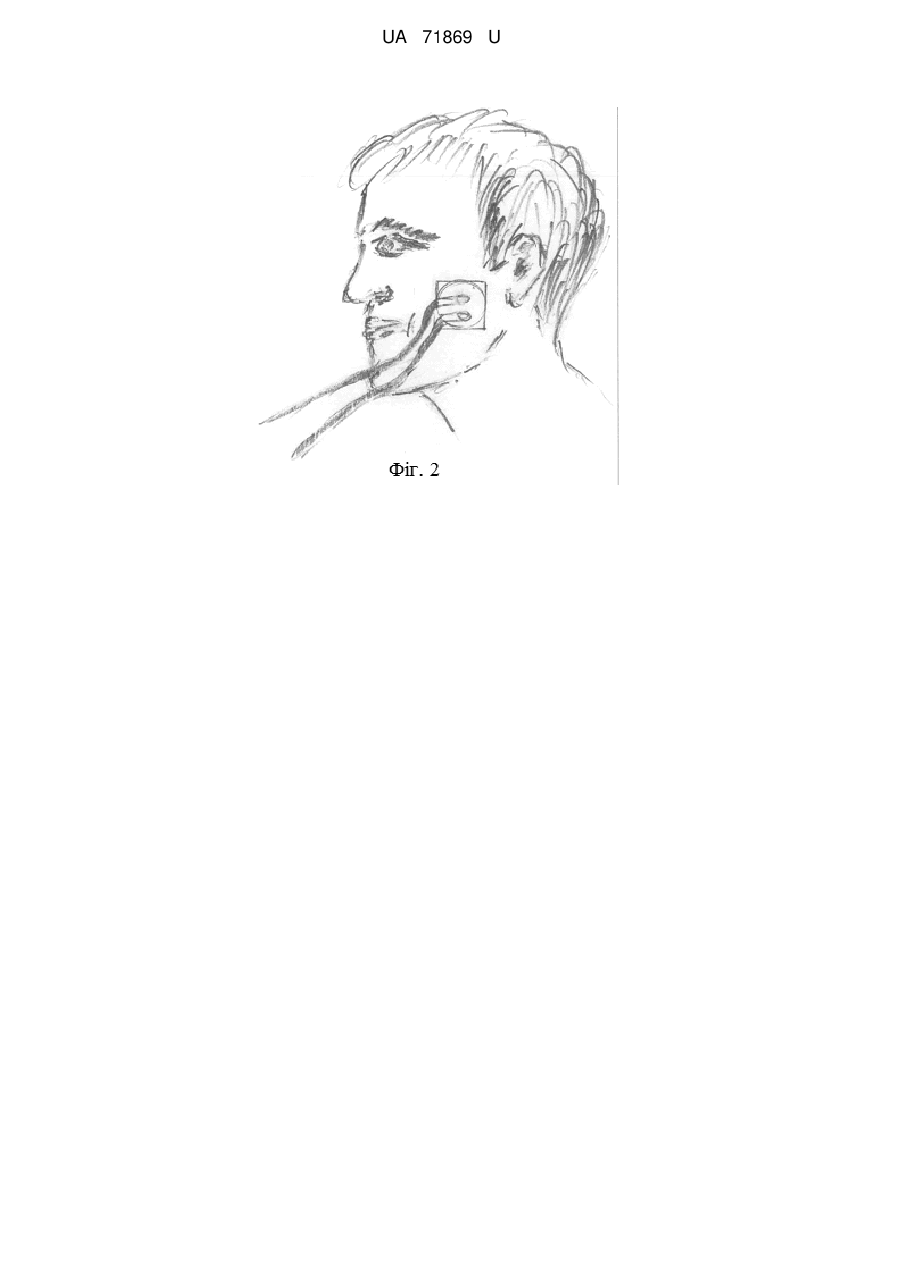

Реферат: Спосіб фіксації поверхневих нашкірних електродів на musculus masseter для проведення поверхневої електроміографії характеризується тим, що використовують шаблони міжелектродної відстані із силіконової гуми та двостороннього скотча, за допомогою яких здійснюють надійну фіксацію поверхневих електродів на musculus masseter таким чином, що активний електрод розміщують над черевцем м'яза, в той час як референтний електрод розміщують на сухожиллі musculus masseter або кістковому виступі скроневої дуги. UA 71869 U (12) UA 71869 U UA 71869 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до клініки стоматології, методів діагностики стану м'язового апарата людини, що дозволить максимально об'єктивно та уніфіковано отримувати показники поверхневої електроміографії із використанням поверхневих нашкірних електродів. З початку введення в медичну практику електроміографів і до сьогоднішнього дня у літературі зазначається необхідність виконання ряду вимог для отримання якісних результатів поверхневих (глобальних) електроміографічних досліджень для покращення якості результатів, серед яких правильність накладання поверхневих електродів на різні ділянки тіла, дотримання постійної міжелектродної відстані при проведенні досліджень (Коуэн X. Руководство по электромиографии и электродиагностике / Х. Коуэн, Дж. Брумлик. - М: Медицина, 1975. - С. 20; Бадалян Л.О. Клиническая электронейромиография (руководство для врачей) / Л.О. Бадалян, И.А. Скворцов. - М.: Медицина, 1986. - С. 46; Гехт Б.М. Теоретическая и клиническая электромиография / Гехт Б.М. - Л., Наука. - 1990. - С. 13-14; Пелехан Л.І. Підвищення ефективності лікування хворих з повною втратою зубів: дис. канд. мед. наук: 14.01.22 / Пелехан Л.І. - Івано-Франківськ, 2003. - С. 44). Зокрема, вказується на необхідність при виконанні поверхневої електроміографії накладання активного нашкірного електрода над черевцем м'яза в ділянці моторної точки, а референтного електрода на сухожилля, над сухожиллям досліджуваного м'яза чи над кістковим виступом (Гехт Б.М. Теоретическая и клиническая электромиография / Гехт Б.М. - Л., Наука. 1990. - С. 13; Николаев С.Г. Многофункциональный компьютерный комплекс «Нейро-МВП» для электронейромиографии, исследования слуховых, зрительных и соматосенсорных вызванных потенциалов мозга и электроретинографии / С.Г.Николаев. - Иваново, 2007. - С. 1-7; Коуэн X. Руководство по электромиографии и электродиагностике / Х. Коуэн, Дж. Брумлик. - Μ.: Медицина, 1975. - С. 20; Бадалян Л.О. Клиническая электронейромиография (руководство для врачей) / Л.О. Бадалян, И.А. Скворцов. - М.: Медицина, 1986. - С. 45). Наголошується необхідність дотримання міжелектродної відстані 15-20 мм при проведенні поверхневої електроміографії за допомогою шаблонів міжелектродної відстані чи спеціальних колодок (Николаев С.Г. Многофункциональный компьютерный комплекс «Нейро-МВП» для электронейромиографии, исследования слуховых, зрительных и соматосенсорных вызванных потенциалов мозга и электроретинографии / С.Г. Николаев. - Иваново, 2007. - С. 1-7; Бадалян Л.О. Клиническая электронейромиография (руководство для врачей) / Л.О. Бадалян, И.А. Скворцов. - М.: Медицина, 1986. - С. 45; Пат. 63612 Україна, МПК (2011.01) А61С19/00. Спосіб виготовлення шаблонів міжелектродної відстані для проведення електронейроміографічних досліджень / Костишин А.Б., заявник та власник патенту Костишин А.Б., Рожко М.М., Пелехан Л.І. - № u 201104035; заявл. 04.04.2011; опубл. 10.10.2011, бюл. № 19; Костишин А.Б. Електроміографія в українській ортопедичній стоматології: досягнення, проблеми, перспективи / А.Б. Костишин, М.М. Рожко, Л.І. Пелехан // Архів клінічної медицини. - 2011. - № 2 (17). - С. 4-6). Однак, у джерелах не описані способи фіксації поверхневих нашкірних електродів, які б забезпечували дотримання вищеназваних вимог при проведенні поверхневої електроміографії власне жувального м'яза (musculus masseter - m.masseter), який є особливо важким для дослідження, враховуючи велику кількість глибше розташованих м'язів на обличчі людини (Devlin Hugh Complete Dentures / Hugh Devlin. - Berlin. - Springer, 2002. - P. 56), не описані анатомо-топографічні орієнтири для фіксації електродів при дослідженні m.masseter. Задача корисної моделі полягає у фіксації поверхневих нашкірних електродів на m.masseter за допомогою шаблонів міжелектродної відстані при проведенні поверхневих електроміографічних досліджень (Пат. 63612 Україна, МПК (2011.01) А61С19/00. Спосіб виготовлення шаблонів міжелектродної відстані для проведення електронейроміографічних досліджень / Костишин А.Б., заявник та власник патенту Костишин А.Б., Рожко М.М., Пелехан Л.І. - № u 201104035; заявл. 04.04.2011; опубл. 10.10.2011, бюл. № 19), яка б забезпечувала дотримання вимог стосовно правильності фіксації активного та референтного електродів на відповідні анатомо-топографічні точки та одночасне забезпечення постійної міжелектродної відстані, була безпечною у використанні. Це дозволить максимально об'єктивно діагностувати патологію m.masseter та контролювати процес лікування та реабілітації пацієнта за допомогою електроміографа. Суть корисної моделі полягає у наступному. Для проведення поверхневої електроміографії використовуються стандартні поверхневі нашкірні електроди з шириною пластин 5 мм, заземляючий електрод, який фіксується на шиї пацієнта, та шаблони міжелектродної відстані, виготовлені із силіконової гуми округлої форми, діаметром 50 мм із прорізами округлої форми на відстані 10 мм від країв основи шаблона та на відстані 20 мм один від одного, з каналами діаметром 8-10 мм вниз та назовні шаблона для кращої фіксації з'єднувальних елементів, та двостороннього скотча розміром 45×45 мм (фіг. 1). 1 UA 71869 U 5 10 15 На очищену, обезжирену та висушену поверхню основи шаблона клеючою стороною прикріплюється скотч. Перед фіксацією шаблона на тілі обстежуваного знімається захисне покриття скотча і на нього у проекції отворів шаблона фіксуються електроди. На них наноситься провідниковий гель чи паста і електроди та шаблон фіксуються скотчем до m.masseter обстежуваного таким чином, щоб активний електрод знаходився над черевцем м'яза, в той час як референтний електрод розташовується над активним, тим самим опинившись на сухожиллі жувального м'яза чи на кістковому виступі скроневої дуги (фіг. 1, 2). Наявність суттєвих ознак у корисній моделі - даний спосіб фіксації поверхневих нашкірних електродів на m.masseter при проведенні поверхневої електроміографії дозволяє уніфіковано проводити дослідження за допомогою електроміографа, сприяє отриманню більш точних результатів дослідження. Завдяки даному способу фіксації забезпечується виконання всіх вимог до фіксації поверхневих електродів. Даний спосіб фіксації електродів зводить до мінімуму накладання біопотенціалів m.masseter з біопотенціалами глибше розташованих м'язів. Таким чином, за допомогою способу фіксації, який пропонуються підвищується якість та об'єктивність діагностики методом поверхневої електроміографії на різних стадіях захворювання та забезпечується уніфікований підхід до проведення електроміографічного дослідження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб фіксації поверхневих нашкірних електродів на musculus masseter для проведення поверхневої електроміографії, який характеризується тим, що використовують шаблони міжелектродної відстані із силіконової гуми та двостороннього скотча, за допомогою яких здійснюють надійну фіксацію поверхневих електродів на musculus masseter таким чином, що активний електрод розміщують над черевцем м'яза, в той час як референтний електрод розміщують на сухожиллі musculus masseter або кістковому виступі скроневої дуги. 2 UA 71869 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
