Біполярний електрод для поверхневої електроміографії жувальних м’язів

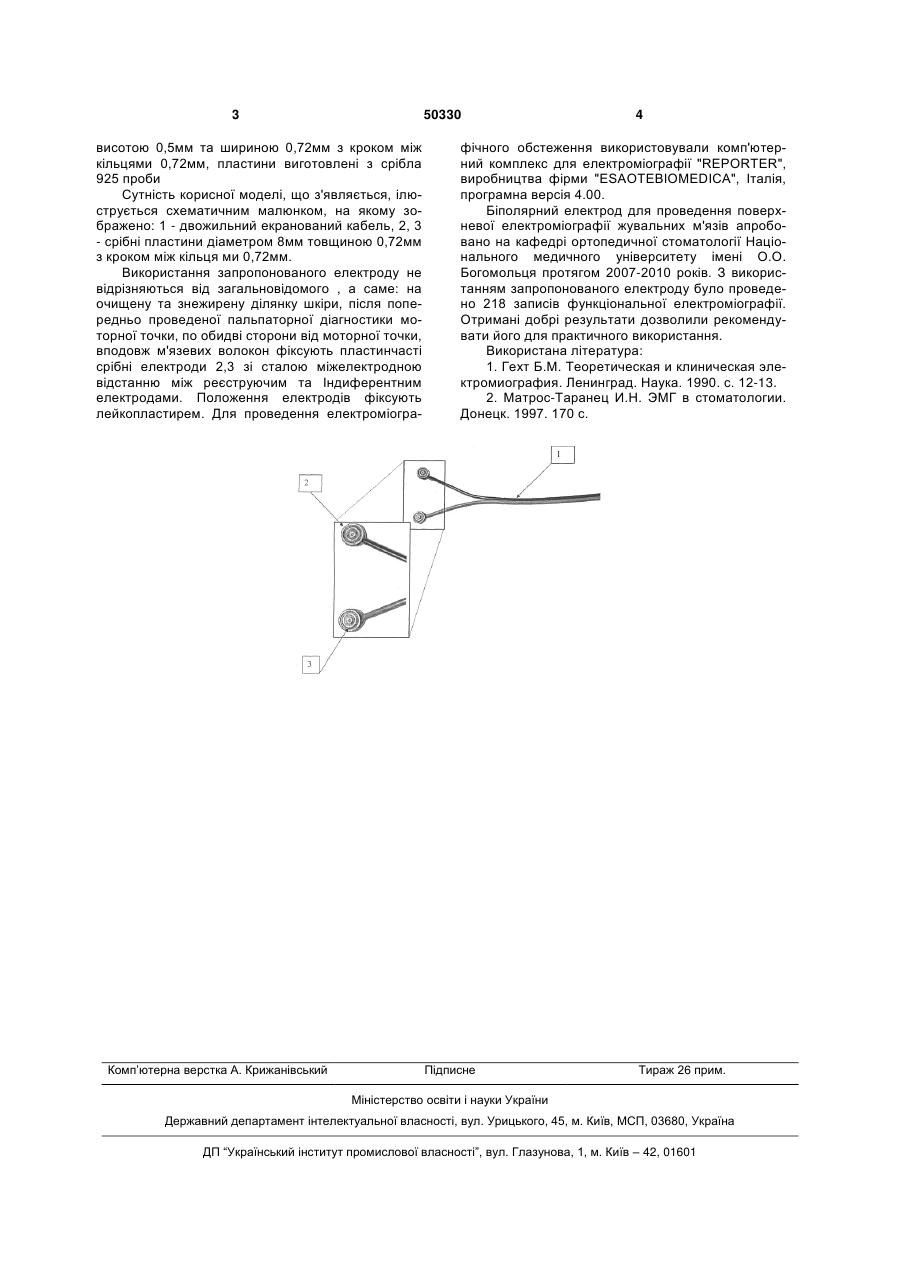

Біполярний електрод для поверхневої електроміографії жувальних м'язів, що складається з двох пластин діаметром 8 мм, який відрізняється тим, що на пластинах створено по 3 кільця висотою 0,5 мм та шириною 0,72 мм з кроком між кільцями 0,72 мм, причому пластини виготовлені з срібла 925 проби. (19) (21) u201003701 (22) 31.03.2010 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ТИШКО ДМИТРО ФЕДОРОВИЧ, НЕСПРЯДЬКО ВАЛЕРІЙ ПЕТРОВИЧ (73) НАЦІОНАЛЬНИЙ МЕДИЧНИЙ УНІВЕРСИТЕТ ІМЕНІ О.О. БОГОМОЛЬЦЯ 3 50330 висотою 0,5мм та шириною 0,72мм з кроком між кільцями 0,72мм, пластини виготовлені з срібла 925 проби Сутність корисної моделі, що з'являється, ілюструється схематичним малюнком, на якому зображено: 1 - двожильний екранований кабель, 2, 3 - срібні пластини діаметром 8мм товщиною 0,72мм з кроком між кільця ми 0,72мм. Використання запропонованого електроду не відрізняються від загальновідомого , а саме: на очищену та знежирену ділянку шкіри, після попередньо проведеної пальпаторної діагностики моторної точки, по обидві сторони від моторної точки, вподовж м'язевих волокон фіксують пластинчасті срібні електроди 2,3 зі сталою міжелектродною відстанню між реєструючим та Індиферентним електродами. Положення електродів фіксують лейкопластирем. Для проведення електроміогра Комп’ютерна верстка А. Крижанівський 4 фічного обстеження використовували комп'ютерний комплекс для електроміографії "REPORTER", виробництва фірми "ESAOTEBIOMEDICA", Італія, програмна версія 4.00. Біполярний електрод для проведення поверхневої електроміографії жувальних м'язів апробовано на кафедрі ортопедичної стоматології Національного медичного університету імені О.О. Богомольця протягом 2007-2010 років. З використанням запропонованого електроду було проведено 218 записів функціональної електроміографії. Отримані добрі результати дозволили рекомендувати його для практичного використання. Використана література: 1. Гехт Б.М. Теоретическая и клиническая электромиография. Ленинград. Наука. 1990. с. 12-13. 2. Матрос-Таранец И.Н. ЭМГ в стоматологии. Донецк. 1997. 170 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
