Переналагоджуваний базуючий модуль

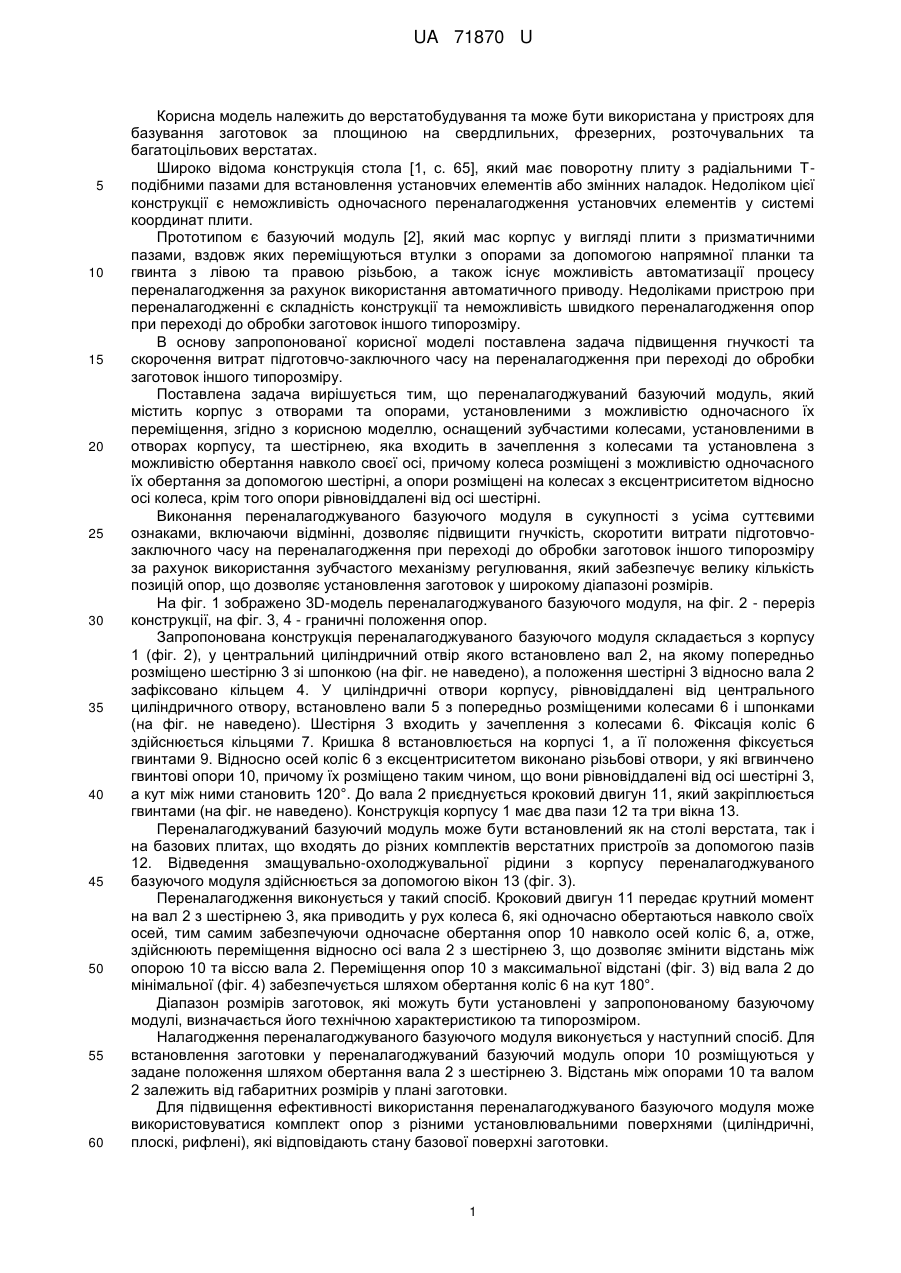

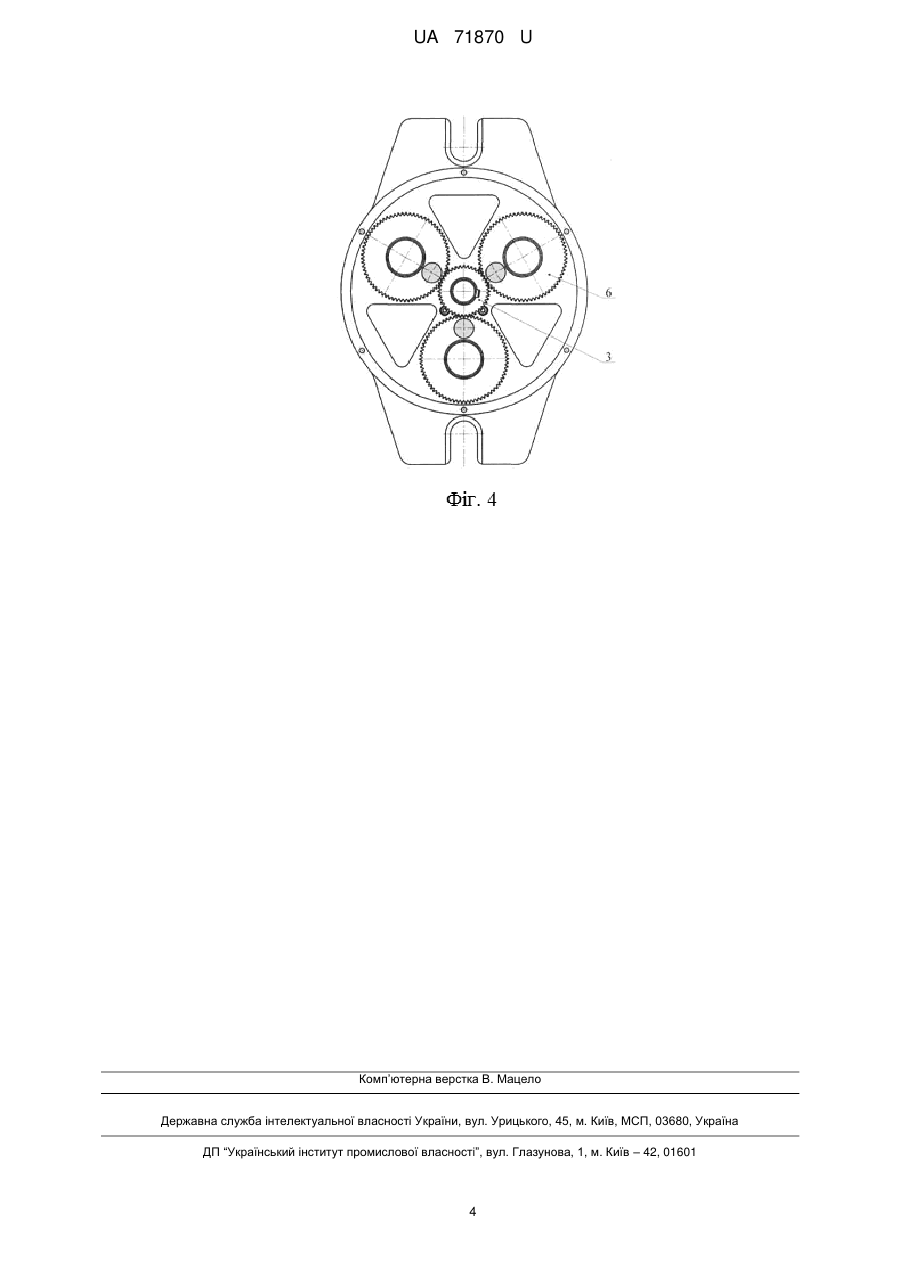

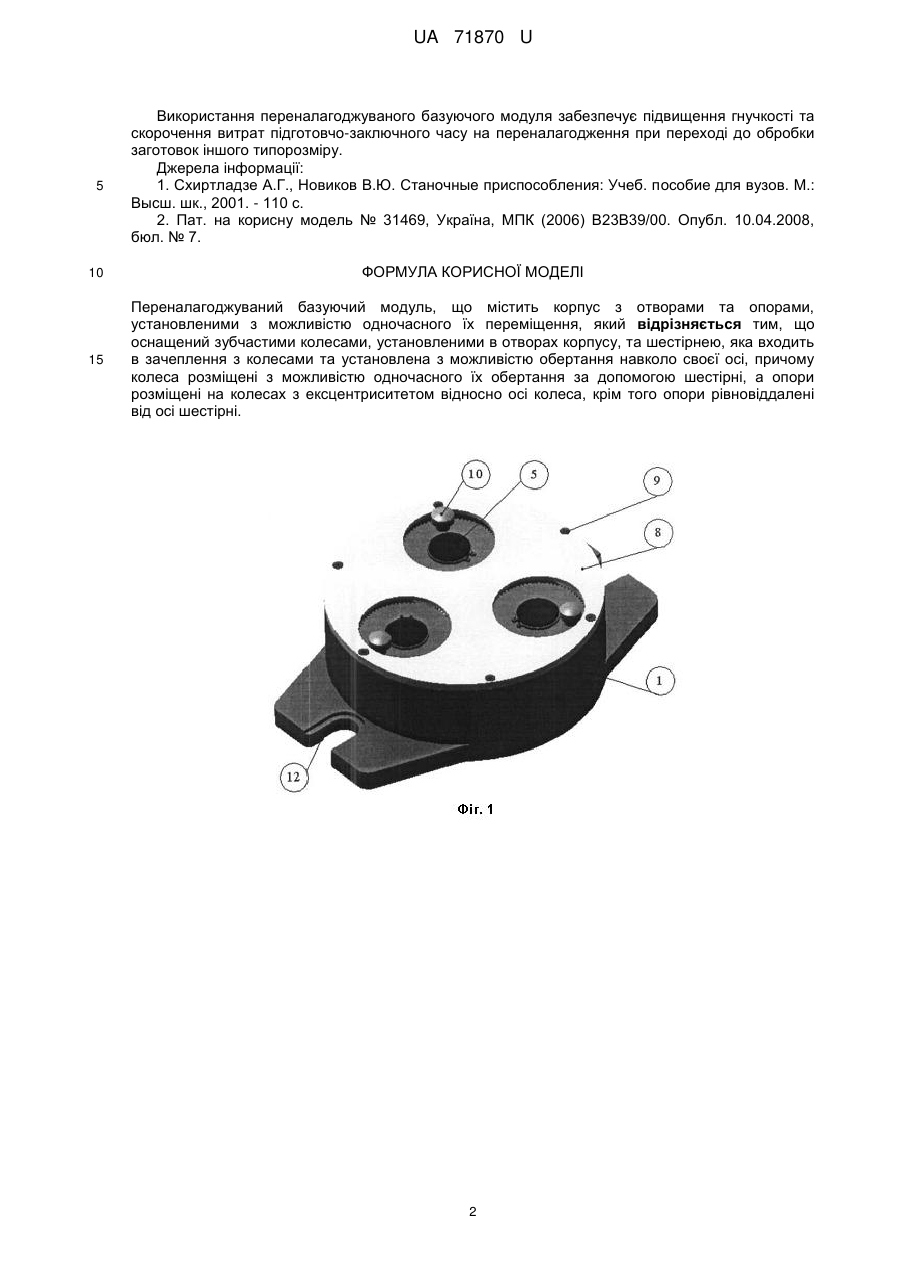

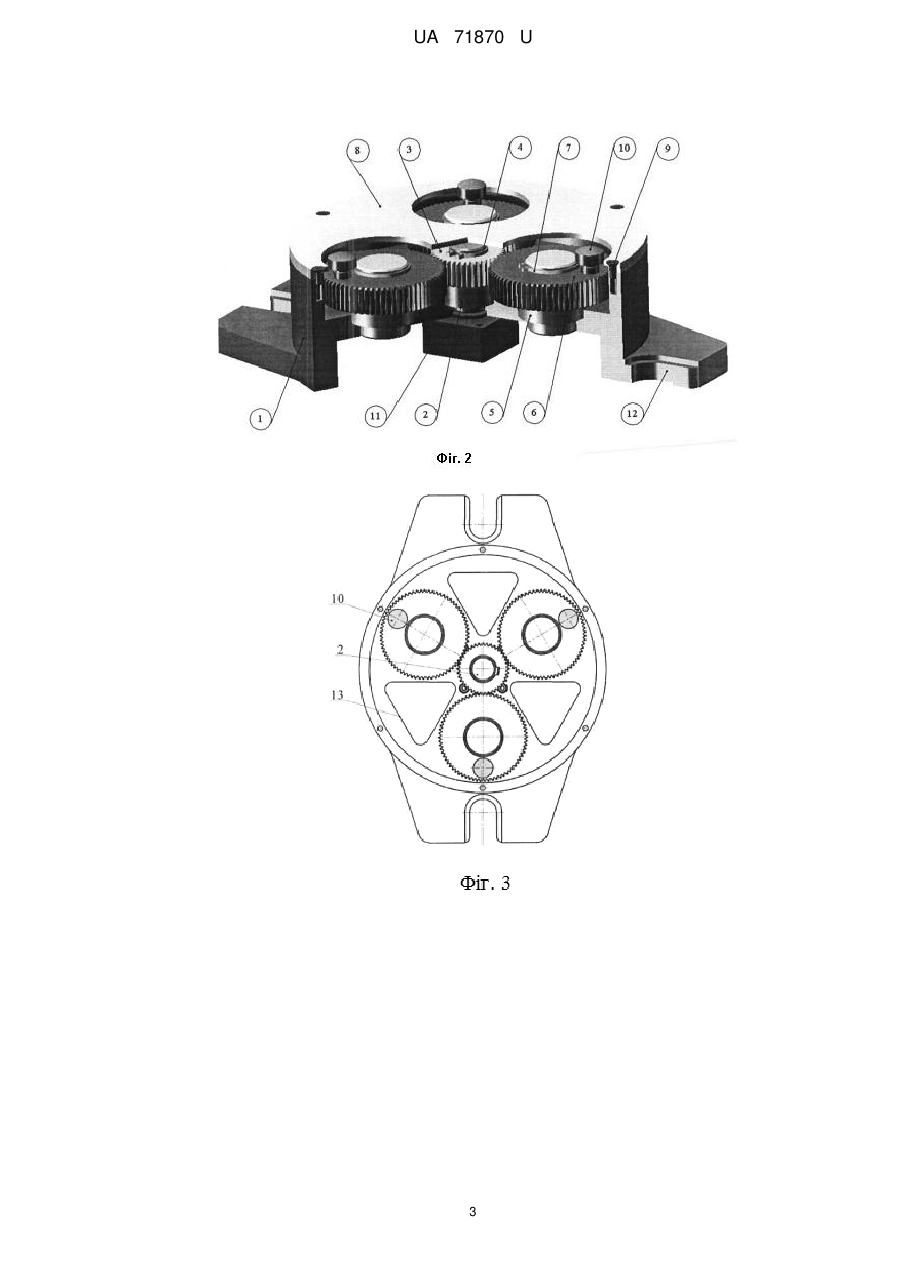

Реферат: UA 71870 U UA 71870 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до верстатобудування та може бути використана у пристроях для базування заготовок за площиною на свердлильних, фрезерних, розточувальних та багатоцільових верстатах. Широко відома конструкція стола [1, с. 65], який має поворотну плиту з радіальними Tподібними пазами для встановлення установчих елементів або змінних наладок. Недоліком цієї конструкції є неможливість одночасного переналагодження установчих елементів у системі координат плити. Прототипом є базуючий модуль [2], який мас корпус у вигляді плити з призматичними пазами, вздовж яких переміщуються втулки з опорами за допомогою напрямної планки та гвинта з лівою та правою різьбою, а також існує можливість автоматизації процесу переналагодження за рахунок використання автоматичного приводу. Недоліками пристрою при переналагодженні є складність конструкції та неможливість швидкого переналагодження опор при переході до обробки заготовок іншого типорозміру. В основу запропонованої корисної моделі поставлена задача підвищення гнучкості та скорочення витрат підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру. Поставлена задача вирішується тим, що переналагоджуваний базуючий модуль, який містить корпус з отворами та опорами, установленими з можливістю одночасного їх переміщення, згідно з корисною моделлю, оснащений зубчастими колесами, установленими в отворах корпусу, та шестірнею, яка входить в зачеплення з колесами та установлена з можливістю обертання навколо своєї осі, причому колеса розміщені з можливістю одночасного їх обертання за допомогою шестірні, а опори розміщені на колесах з ексцентриситетом відносно осі колеса, крім того опори рівновіддалені від осі шестірні. Виконання переналагоджуваного базуючого модуля в сукупності з усіма суттєвими ознаками, включаючи відмінні, дозволяє підвищити гнучкість, скоротити витрати підготовчозаключного часу на переналагодження при переході до обробки заготовок іншого типорозміру за рахунок використання зубчастого механізму регулювання, який забезпечує велику кількість позицій опор, що дозволяє установлення заготовок у широкому діапазоні розмірів. На фіг. 1 зображено 3D-модель переналагоджуваного базуючого модуля, на фіг. 2 - переріз конструкції, на фіг. 3, 4 - граничні положення опор. Запропонована конструкція переналагоджуваного базуючого модуля складається з корпусу 1 (фіг. 2), у центральний циліндричний отвір якого встановлено вал 2, на якому попередньо розміщено шестірню 3 зі шпонкою (на фіг. не наведено), а положення шестірні 3 відносно вала 2 зафіксовано кільцем 4. У циліндричні отвори корпусу, рівновіддалені від центрального циліндричного отвору, встановлено вали 5 з попередньо розміщеними колесами 6 і шпонками (на фіг. не наведено). Шестірня 3 входить у зачеплення з колесами 6. Фіксація коліс 6 здійснюється кільцями 7. Кришка 8 встановлюється на корпусі 1, а її положення фіксується гвинтами 9. Відносно осей коліс 6 з ексцентриситетом виконано різьбові отвори, у які вгвинчено гвинтові опори 10, причому їх розміщено таким чином, що вони рівновіддалені від осі шестірні 3, а кут між ними становить 120°. До вала 2 приєднується кроковий двигун 11, який закріплюється гвинтами (на фіг. не наведено). Конструкція корпусу 1 має два пази 12 та три вікна 13. Переналагоджуваний базуючий модуль може бути встановлений як на столі верстата, так і на базових плитах, що входять до різних комплектів верстатних пристроїв за допомогою пазів 12. Відведення змащувально-охолоджувальної рідини з корпусу переналагоджуваного базуючого модуля здійснюється за допомогою вікон 13 (фіг. 3). Переналагодження виконується у такий спосіб. Кроковий двигун 11 передає крутний момент на вал 2 з шестірнею 3, яка приводить у рух колеса 6, які одночасно обертаються навколо своїх осей, тим самим забезпечуючи одночасне обертання опор 10 навколо осей коліс 6, а, отже, здійснюють переміщення відносно осі вала 2 з шестірнею 3, що дозволяє змінити відстань між опорою 10 та віссю вала 2. Переміщення опор 10 з максимальної відстані (фіг. 3) від вала 2 до мінімальної (фіг. 4) забезпечується шляхом обертання коліс 6 на кут 180°. Діапазон розмірів заготовок, які можуть бути установлені у запропонованому базуючому модулі, визначається його технічною характеристикою та типорозміром. Налагодження переналагоджуваного базуючого модуля виконується у наступний спосіб. Для встановлення заготовки у переналагоджуваний базуючий модуль опори 10 розміщуються у задане положення шляхом обертання вала 2 з шестірнею 3. Відстань між опорами 10 та валом 2 залежить від габаритних розмірів у плані заготовки. Для підвищення ефективності використання переналагоджуваного базуючого модуля може використовуватися комплект опор з різними установлювальними поверхнями (циліндричні, плоскі, рифлені), які відповідають стану базової поверхні заготовки. 1 UA 71870 U 5 Використання переналагоджуваного базуючого модуля забезпечує підвищення гнучкості та скорочення витрат підготовчо-заключного часу на переналагодження при переході до обробки заготовок іншого типорозміру. Джерела інформації: 1. Схиртладзе А.Г., Новиков В.Ю. Станочные приспособления: Учеб. пособие для вузов. М.: Высш. шк., 2001. - 110 с. 2. Пат. на корисну модель № 31469, Україна, МПК (2006) В23В39/00. Опубл. 10.04.2008, бюл. № 7. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Переналагоджуваний базуючий модуль, що містить корпус з отворами та опорами, установленими з можливістю одночасного їх переміщення, який відрізняється тим, що оснащений зубчастими колесами, установленими в отворах корпусу, та шестірнею, яка входить в зачеплення з колесами та установлена з можливістю обертання навколо своєї осі, причому колеса розміщені з можливістю одночасного їх обертання за допомогою шестірні, а опори розміщені на колесах з ексцентриситетом відносно осі колеса, крім того опори рівновіддалені від осі шестірні. 2 UA 71870 U 3 UA 71870 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
