Пристрій для відокремлення качанів кукурудзи багатофакторної дії

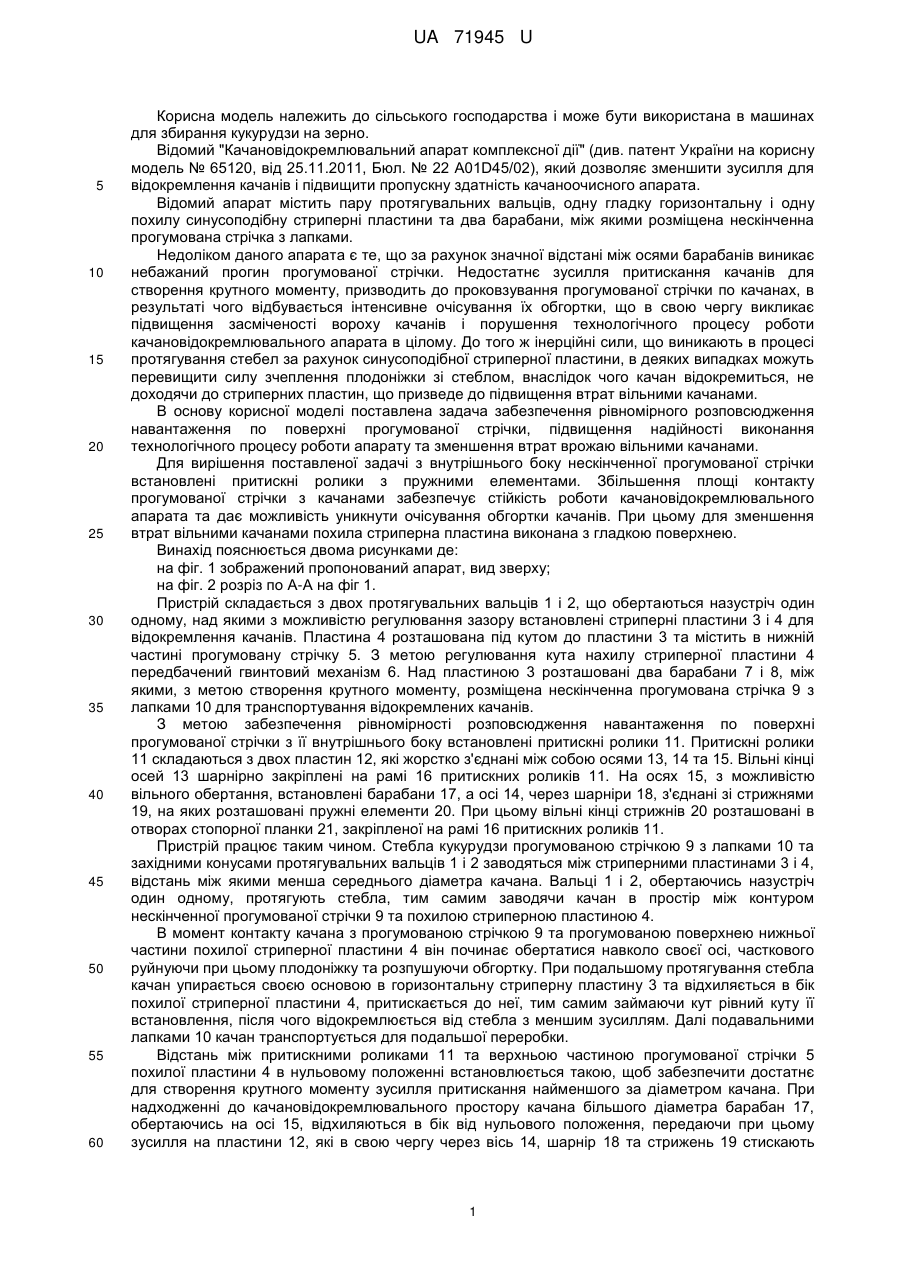

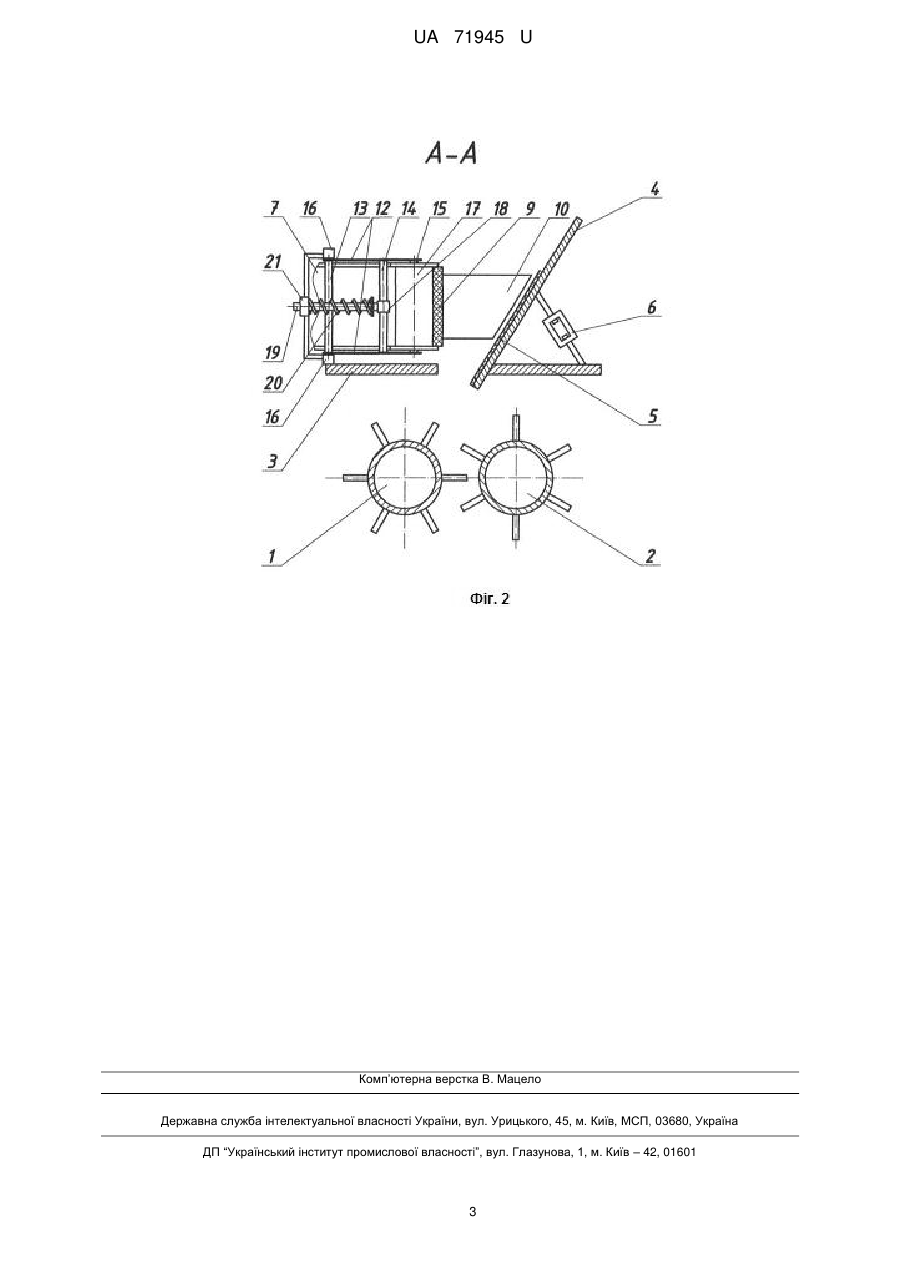

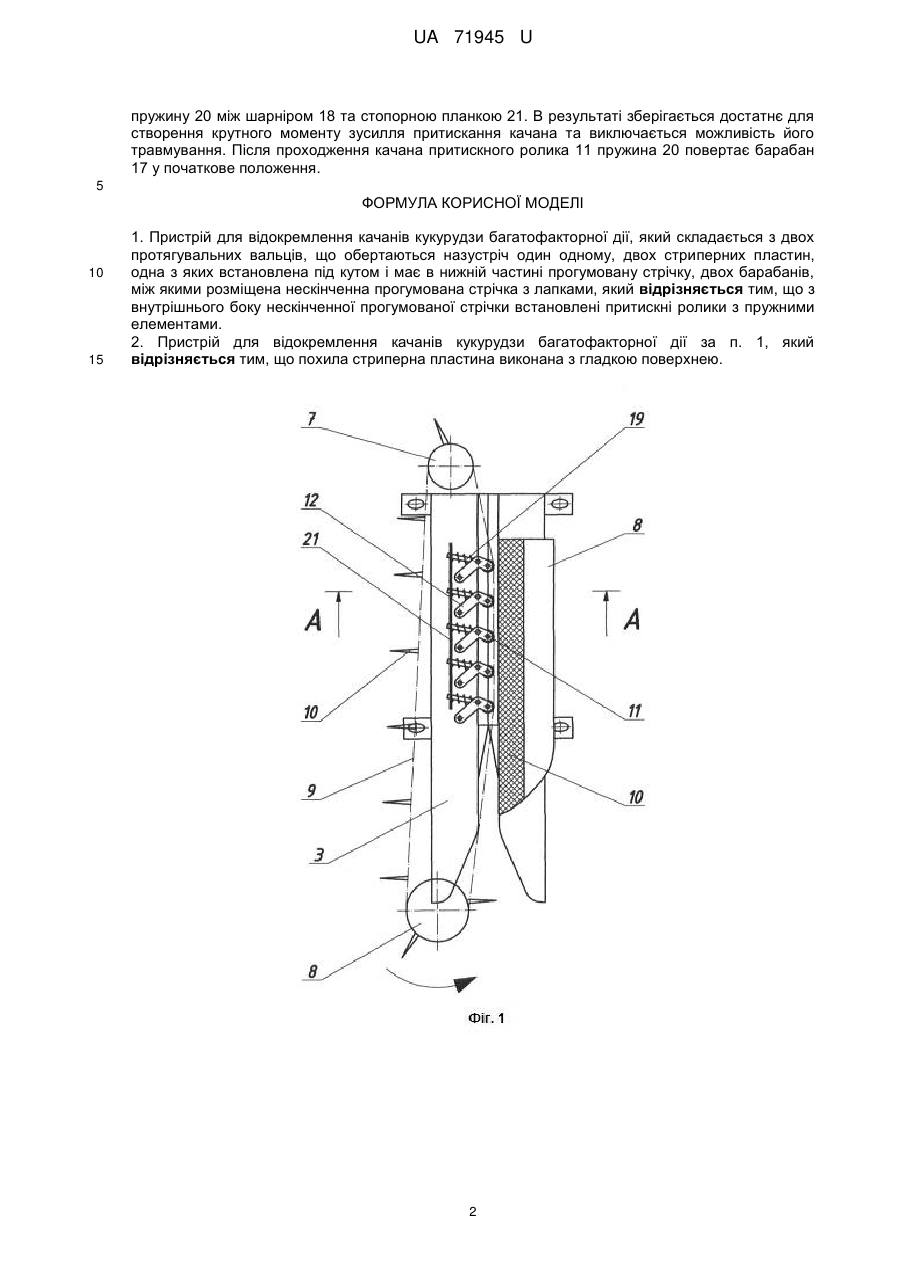

Реферат: UA 71945 U UA 71945 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства і може бути використана в машинах для збирання кукурудзи на зерно. Відомий "Качановідокремлювальний апарат комплексної дії" (див. патент України на корисну модель № 65120, від 25.11.2011, Бюл. № 22 A01D45/02), який дозволяє зменшити зусилля для відокремлення качанів і підвищити пропускну здатність качаноочисного апарата. Відомий апарат містить пару протягувальних вальців, одну гладку горизонтальну і одну похилу синусоподібну стриперні пластини та два барабани, між якими розміщена нескінченна прогумована стрічка з лапками. Недоліком даного апарата є те, що за рахунок значної відстані між осями барабанів виникає небажаний прогин прогумованої стрічки. Недостатнє зусилля притискання качанів для створення крутного моменту, призводить до проковзування прогумованої стрічки по качанах, в результаті чого відбувається інтенсивне очісування їх обгортки, що в свою чергу викликає підвищення засміченості вороху качанів і порушення технологічного процесу роботи качановідокремлювального апарата в цілому. До того ж інерційні сили, що виникають в процесі протягування стебел за рахунок синусоподібної стриперної пластини, в деяких випадках можуть перевищити силу зчеплення плодоніжки зі стеблом, внаслідок чого качан відокремиться, не доходячи до стриперних пластин, що призведе до підвищення втрат вільними качанами. В основу корисної моделі поставлена задача забезпечення рівномірного розповсюдження навантаження по поверхні прогумованої стрічки, підвищення надійності виконання технологічного процесу роботи апарату та зменшення втрат врожаю вільними качанами. Для вирішення поставленої задачі з внутрішнього боку нескінченної прогумованої стрічки встановлені притискні ролики з пружними елементами. Збільшення площі контакту прогумованої стрічки з качанами забезпечує стійкість роботи качановідокремлювального апарата та дає можливість уникнути очісування обгортки качанів. При цьому для зменшення втрат вільними качанами похила стриперна пластина виконана з гладкою поверхнею. Винахід пояснюється двома рисунками де: на фіг. 1 зображений пропонований апарат, вид зверху; на фіг. 2 розріз по А-А на фіг 1. Пристрій складається з двох протягувальних вальців 1 і 2, що обертаються назустріч один одному, над якими з можливістю регулювання зазору встановлені стриперні пластини 3 і 4 для відокремлення качанів. Пластина 4 розташована під кутом до пластини 3 та містить в нижній частині прогумовану стрічку 5. З метою регулювання кута нахилу стриперної пластини 4 передбачений гвинтовий механізм 6. Над пластиною 3 розташовані два барабани 7 і 8, між якими, з метою створення крутного моменту, розміщена нескінченна прогумована стрічка 9 з лапками 10 для транспортування відокремлених качанів. З метою забезпечення рівномірності розповсюдження навантаження по поверхні прогумованої стрічки з її внутрішнього боку встановлені притискні ролики 11. Притискні ролики 11 складаються з двох пластин 12, які жорстко з'єднані між собою осями 13, 14 та 15. Вільні кінці осей 13 шарнірно закріплені на рамі 16 притискних роликів 11. На осях 15, з можливістю вільного обертання, встановлені барабани 17, а осі 14, через шарніри 18, з'єднані зі стрижнями 19, на яких розташовані пружні елементи 20. При цьому вільні кінці стрижнів 20 розташовані в отворах стопорної планки 21, закріпленої на рамі 16 притискних роликів 11. Пристрій працює таким чином. Стебла кукурудзи прогумованою стрічкою 9 з лапками 10 та західними конусами протягувальних вальців 1 і 2 заводяться між стриперними пластинами 3 і 4, відстань між якими менша середнього діаметра качана. Вальці 1 і 2, обертаючись назустріч один одному, протягують стебла, тим самим заводячи качан в простір між контуром нескінченної прогумованої стрічки 9 та похилою стриперною пластиною 4. В момент контакту качана з прогумованою стрічкою 9 та прогумованою поверхнею нижньої частини похилої стриперної пластини 4 він починає обертатися навколо своєї осі, часткового руйнуючи при цьому плодоніжку та розпушуючи обгортку. При подальшому протягування стебла качан упирається своєю основою в горизонтальну стриперну пластину 3 та відхиляється в бік похилої стриперної пластини 4, притискається до неї, тим самим займаючи кут рівний куту її встановлення, після чого відокремлюється від стебла з меншим зусиллям. Далі подавальними лапками 10 качан транспортується для подальшої переробки. Відстань між притискними роликами 11 та верхньою частиною прогумованої стрічки 5 похилої пластини 4 в нульовому положенні встановлюється такою, щоб забезпечити достатнє для створення крутного моменту зусилля притискання найменшого за діаметром качана. При надходженні до качановідокремлювального простору качана більшого діаметра барабан 17, обертаючись на осі 15, відхиляються в бік від нульового положення, передаючи при цьому зусилля на пластини 12, які в свою чергу через вісь 14, шарнір 18 та стрижень 19 стискають 1 UA 71945 U пружину 20 між шарніром 18 та стопорною планкою 21. В результаті зберігається достатнє для створення крутного моменту зусилля притискання качана та виключається можливість його травмування. Після проходження качана притискного ролика 11 пружина 20 повертає барабан 17 у початкове положення. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для відокремлення качанів кукурудзи багатофакторної дії, який складається з двох протягувальних вальців, що обертаються назустріч один одному, двох стриперних пластин, одна з яких встановлена під кутом і має в нижній частині прогумовану стрічку, двох барабанів, між якими розміщена нескінченна прогумована стрічка з лапками, який відрізняється тим, що з внутрішнього боку нескінченної прогумованої стрічки встановлені притискні ролики з пружними елементами. 2. Пристрій для відокремлення качанів кукурудзи багатофакторної дії за п. 1, який відрізняється тим, що похила стриперна пластина виконана з гладкою поверхнею. 2 UA 71945 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
