Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні плодоніжки
Номер патенту: 66556
Опубліковано: 10.01.2012
Автори: Грубань Василь Анатолійович, Пилип Володимир Єгорович, Бондаренко Олександр Володимирович, Ракул Олександр Іванович
Формула / Реферат
1. Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні плодоніжки, який складається з платформи, стійок, плити, динамометра, верхнього та нижнього затискачів, механізму навантаження, який відрізняється тим, що на стійках шарнірно встановлена пластина зі спеціальним отвором прямокутної форми, ширина якого більша за діаметр плодоніжки, але менша за діаметр качана.
2. Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні за п. 1, який відрізняється тим, що прилад обладнаний гвинтовим механізм фіксації, пластиною з тарувальною шкалою, стрілкою та тримачем з кільцевим хомутом.
3. Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні за п. 1, який відрізняється тим, що прилад обладнаний гвинтовим механізмом, який послідовно з'єднаний з динамометром і верхнім затискачем, виконаним суцільною кільцевою деталлю з еластичними пелюстковими тримачами та кільцевим хомутом.
Текст

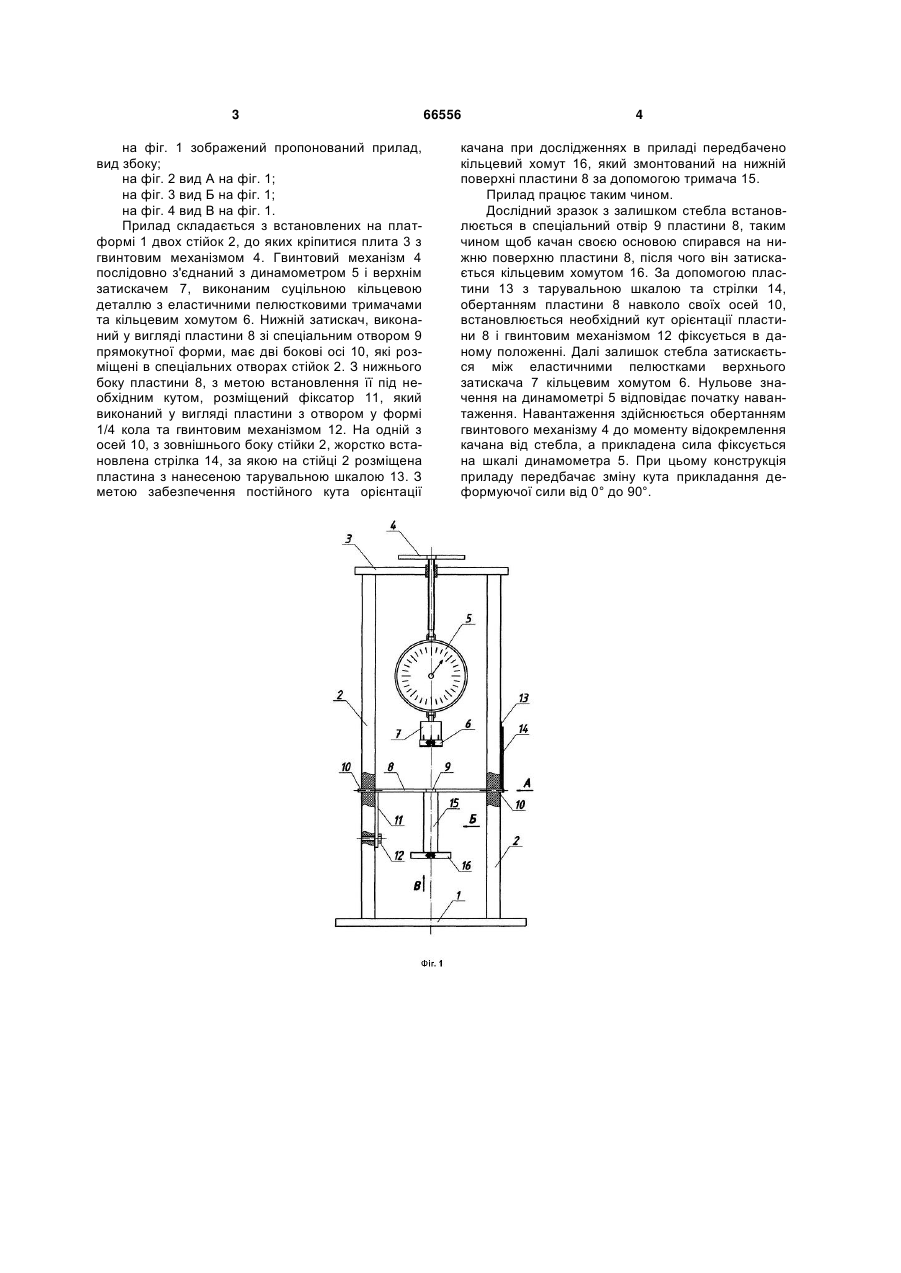

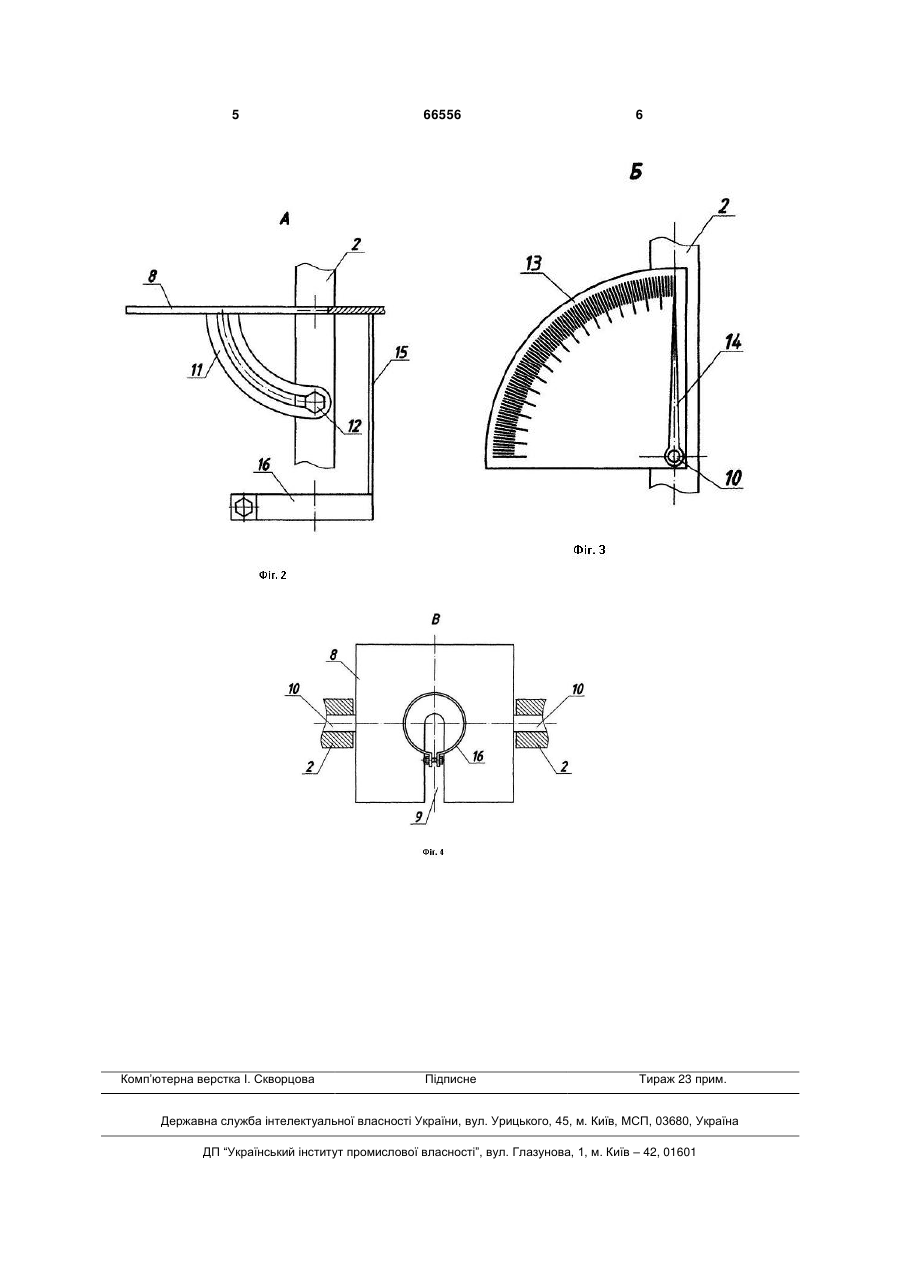

1. Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні плодоніжки, який складається з платформи, стійок, плити, динамометра, верхнього та нижнього затискачів, механізму навантаження, який відрізняється тим, що на стійках шарнірно встановлена пластина зі спеціальним отвором 3 на фіг. 1 зображений пропонований прилад, вид збоку; на фіг. 2 вид А на фіг. 1; на фіг. 3 вид Б на фіг. 1; на фіг. 4 вид В на фіг. 1. Прилад складається з встановлених на платформі 1 двох стійок 2, до яких кріпитися плита 3 з гвинтовим механізмом 4. Гвинтовий механізм 4 послідовно з'єднаний з динамометром 5 і верхнім затискачем 7, виконаним суцільною кільцевою деталлю з еластичними пелюстковими тримачами та кільцевим хомутом 6. Нижній затискач, виконаний у вигляді пластини 8 зі спеціальним отвором 9 прямокутної форми, має дві бокові осі 10, які розміщені в спеціальних отворах стійок 2. З нижнього боку пластини 8, з метою встановлення її під необхідним кутом, розміщений фіксатор 11, який виконаний у вигляді пластини з отвором у формі 1/4 кола та гвинтовим механізмом 12. На одній з осей 10, з зовнішнього боку стійки 2, жорстко встановлена стрілка 14, за якою на стійці 2 розміщена пластина з нанесеною тарувальною шкалою 13. З метою забезпечення постійного кута орієнтації 66556 4 качана при дослідженнях в приладі передбачено кільцевий хомут 16, який змонтований на нижній поверхні пластини 8 за допомогою тримача 15. Прилад працює таким чином. Дослідний зразок з залишком стебла встановлюється в спеціальний отвір 9 пластини 8, таким чином щоб качан своєю основою спирався на нижню поверхню пластини 8, після чого він затискається кільцевим хомутом 16. За допомогою пластини 13 з тарувальною шкалою та стрілки 14, обертанням пластини 8 навколо своїх осей 10, встановлюється необхідний кут орієнтації пластини 8 і гвинтовим механізмом 12 фіксується в даному положенні. Далі залишок стебла затискається між еластичними пелюстками верхнього затискача 7 кільцевим хомутом 6. Нульове значення на динамометрі 5 відповідає початку навантаження. Навантаження здійснюється обертанням гвинтового механізму 4 до моменту відокремлення качана від стебла, а прикладена сила фіксується на шкалі динамометра 5. При цьому конструкція приладу передбачає зміну кута прикладання деформуючої сили від 0° до 90°. 5 Комп’ютерна верстка І. Скворцова 66556 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for study of pattern of separation of corm cops from stems through stretch of stalk
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Rakul Oleksandr Ivanovych, Pylyp Volodymyr Yehorovych, Hruban Vasyl Anatoliiovych
Назва патенту російськоюПрибор для исследования закономерностей отделения початков кукурузы от стеблей при растягивании плодоножки
Автори російськоюБондаренко Александр Владимирович, Ракул Александр Иванович, Пилип Владимир Егорович, Грубань Василий Анатольевич
МПК / Мітки
МПК: G01N 3/08
Мітки: качанів, плодоніжки, відокремлення, стебел, прилад, розтягуванні, закономірностей, дослідження, кукурудзи
Код посилання
<a href="https://ua.patents.su/3-66556-prilad-dlya-doslidzhennya-zakonomirnostejj-vidokremlennya-kachaniv-kukurudzi-vid-stebel-pri-roztyaguvanni-plodonizhki.html" target="_blank" rel="follow" title="База патентів України">Прилад для дослідження закономірностей відокремлення качанів кукурудзи від стебел при розтягуванні плодоніжки</a>
