Пристрій для очищення качанів кукурудзи від листостеблових домішок
Номер патенту: 28428
Опубліковано: 10.12.2007
Автори: Бабич Леонід Олексійович, Ушкаренко Віктор Олександрович, Бондарев Юрій Вікторович, Бондарев Віктор Тимофійович
Формула / Реферат
1. Пристрій для очищення качанів кукурудзи від листостеблових домішок, що складається з камери, в якій розташовані верхня головка транспортера качанів, вентилятор, скатна дошка, приймальна зона качаноочисних вальців, який відрізняється тим, що скатна дошка виконана у вигляді похилого стрічкового транспортера.
2. Пристрій за п. 1, який відрізняється тим, що кут нахилу стрічкового транспортера регульований, наприклад, за рахунок гвинтового механізму.
3.Пристрій за п. 1, який відрізняється тим, що сила дуття повітряного потоку регульована, наприклад, за рахунок зміни частоти обертання крильчатки вентилятора.
Текст

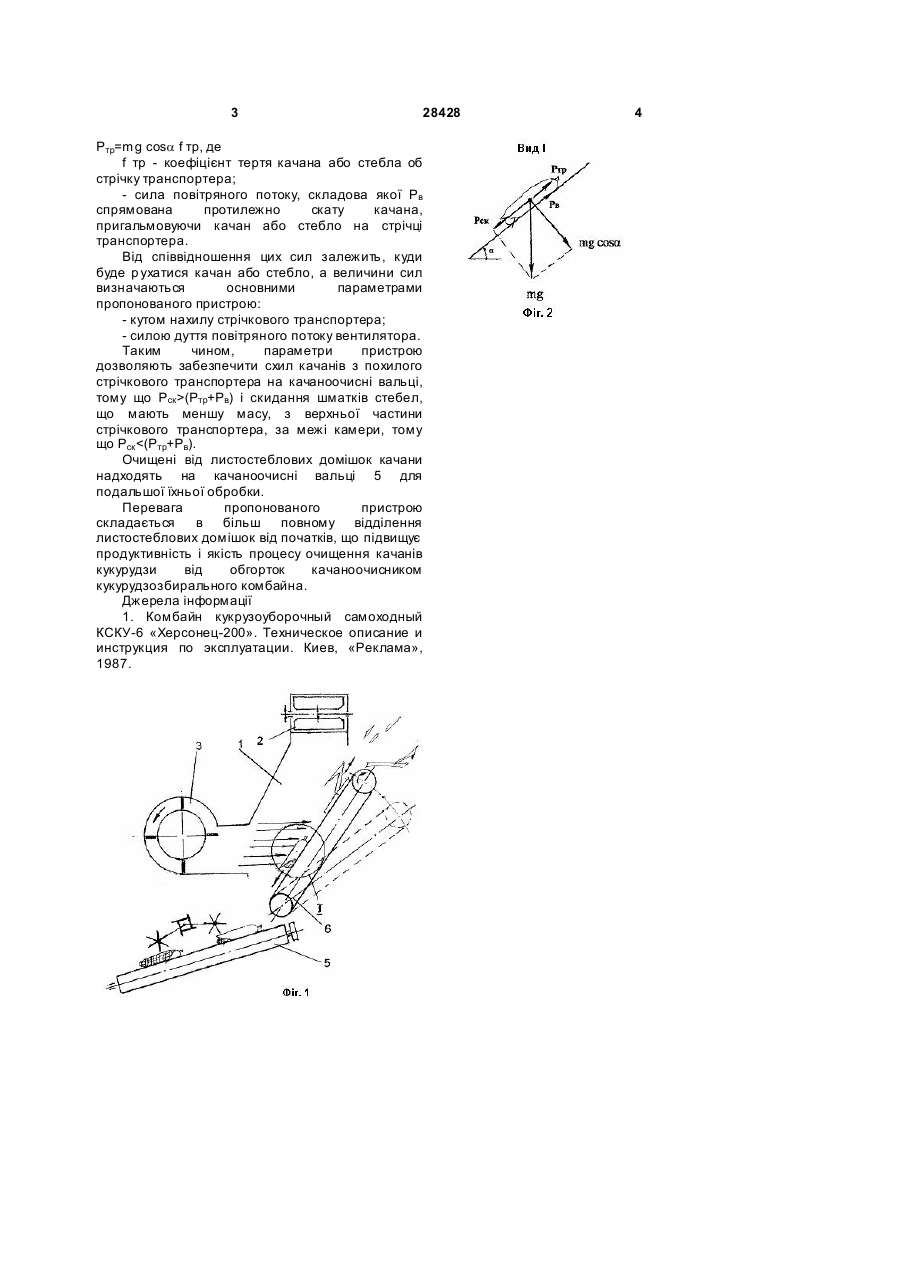

1. Пристрій для очищення качанів кукурудзи від листостеблових домішок, що складається з 3 28428 Ртр=mg cosa f тр, де f тр - коефіцієнт тертя качана або стебла об стрічку транспортера; - сила повітряного потоку, складова якої Pв спрямована протилежно скату качана, пригальмовуючи качан або стебло на стрічці транспортера. Від співвідношення цих сил залежить, куди буде р ухатися качан або стебло, а величини сил визначаються основними параметрами пропонованого пристрою: - кутом нахилу стрічкового транспортера; - силою дуття повітряного потоку вентилятора. Таким чином, параметри пристрою дозволяють забезпечити схил качанів з похилого стрічкового транспортера на качаноочисні вальці, тому що Рск >(Ртр+Рв) і скидання шматків стебел, що мають меншу масу, з верхньої частини стрічкового транспортера, за межі камери, тому що Рск
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for husking maize ears from leave and stem admixtures
Автори англійськоюUshkarenko Viktor Oleksandrovych, Bondarev Viktor Tymofiiovych, Babych Leonid Oleksiiovych, Bondarev Yurii Viktorovych
Назва патенту російськоюУстройство для очистки початков кукурузы от листостебельных примесей
Автори російськоюУшкаренко Виктор Александрович, Бондарев Виктор Тимофеевич, Бабич Леонид Алексеевич, Бондарев Юрий Викторович
МПК / Мітки
МПК: A01D 45/02
Мітки: листостеблових, очищення, домішок, пристрій, кукурудзи, качанів
