Електромонтажна коробка для побутових електромереж

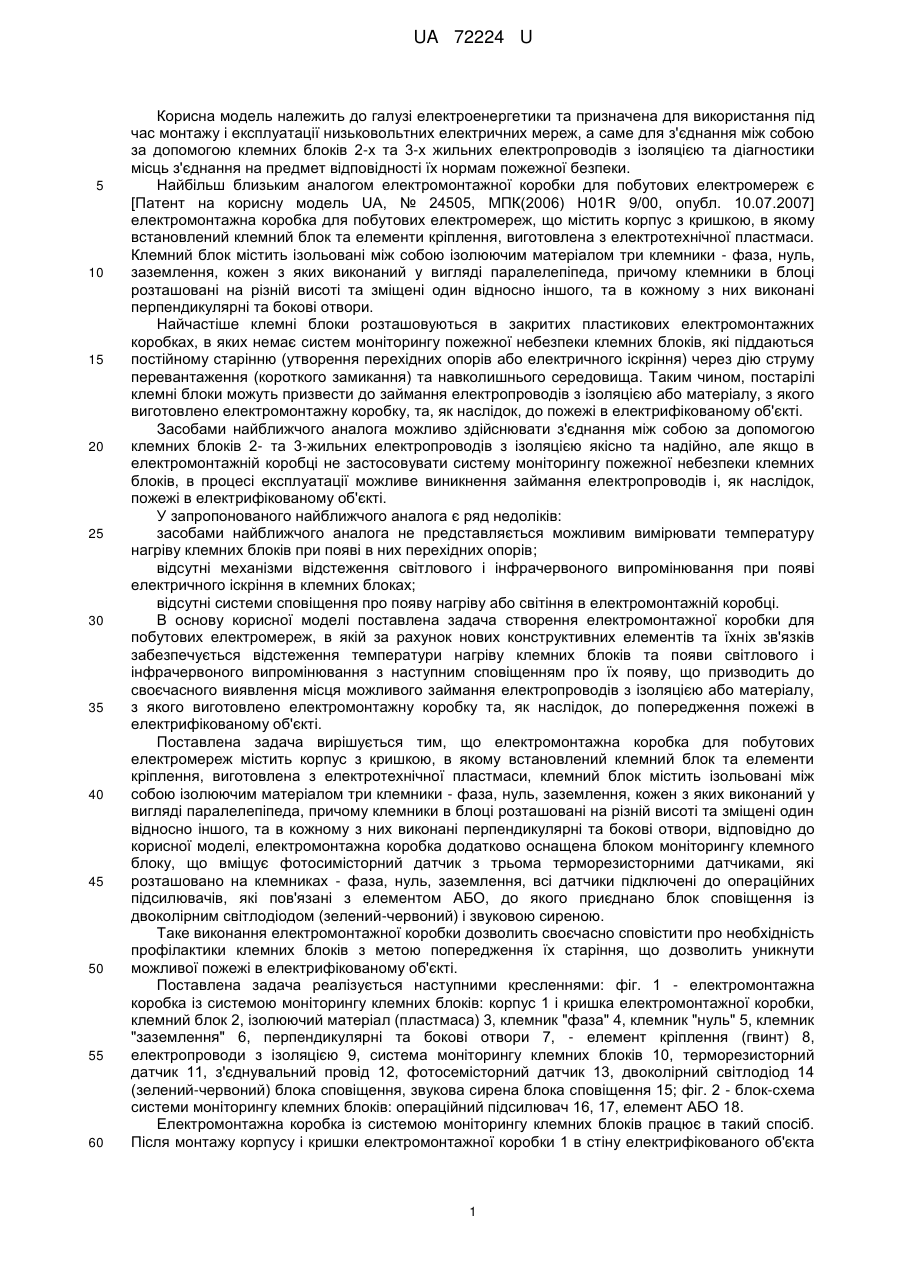

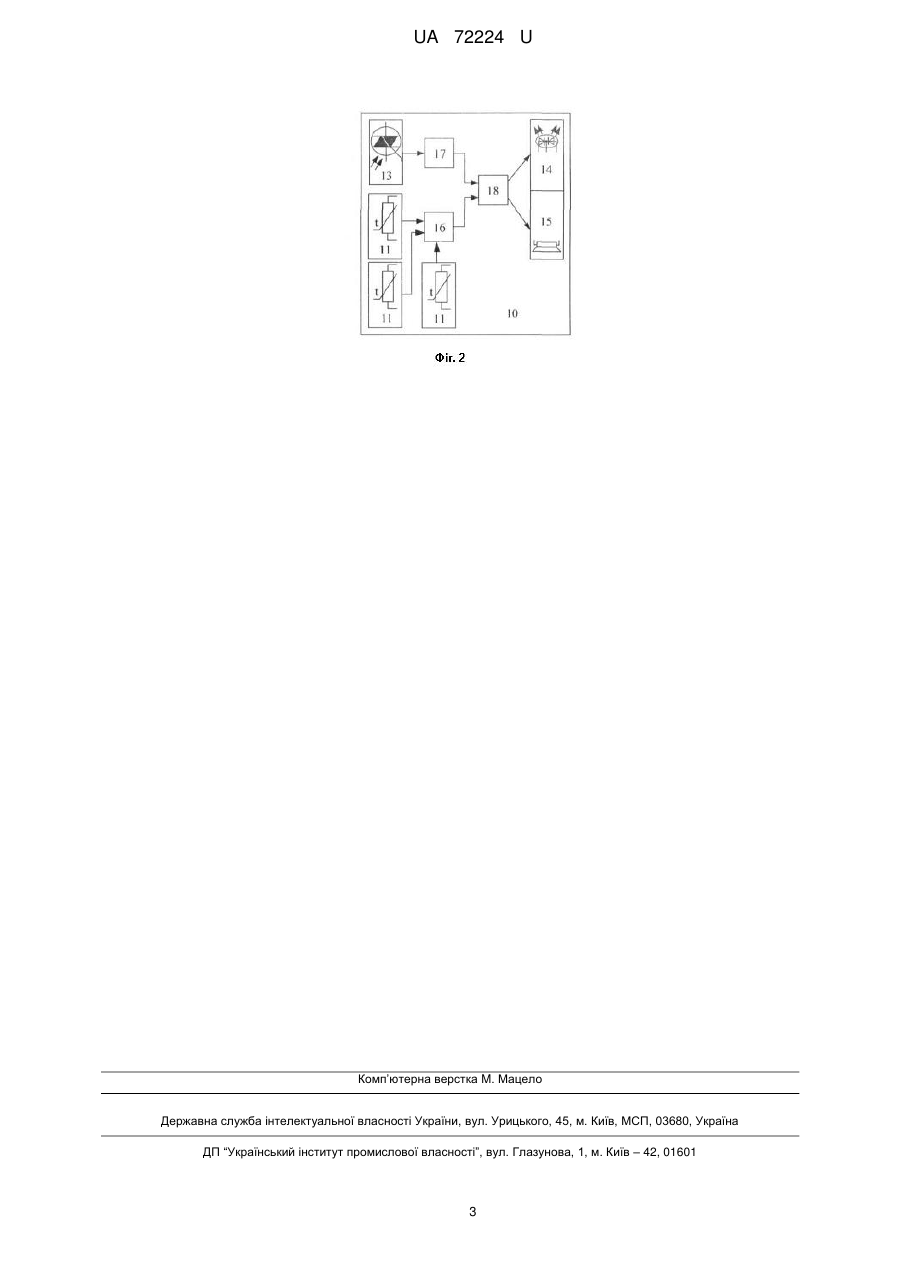

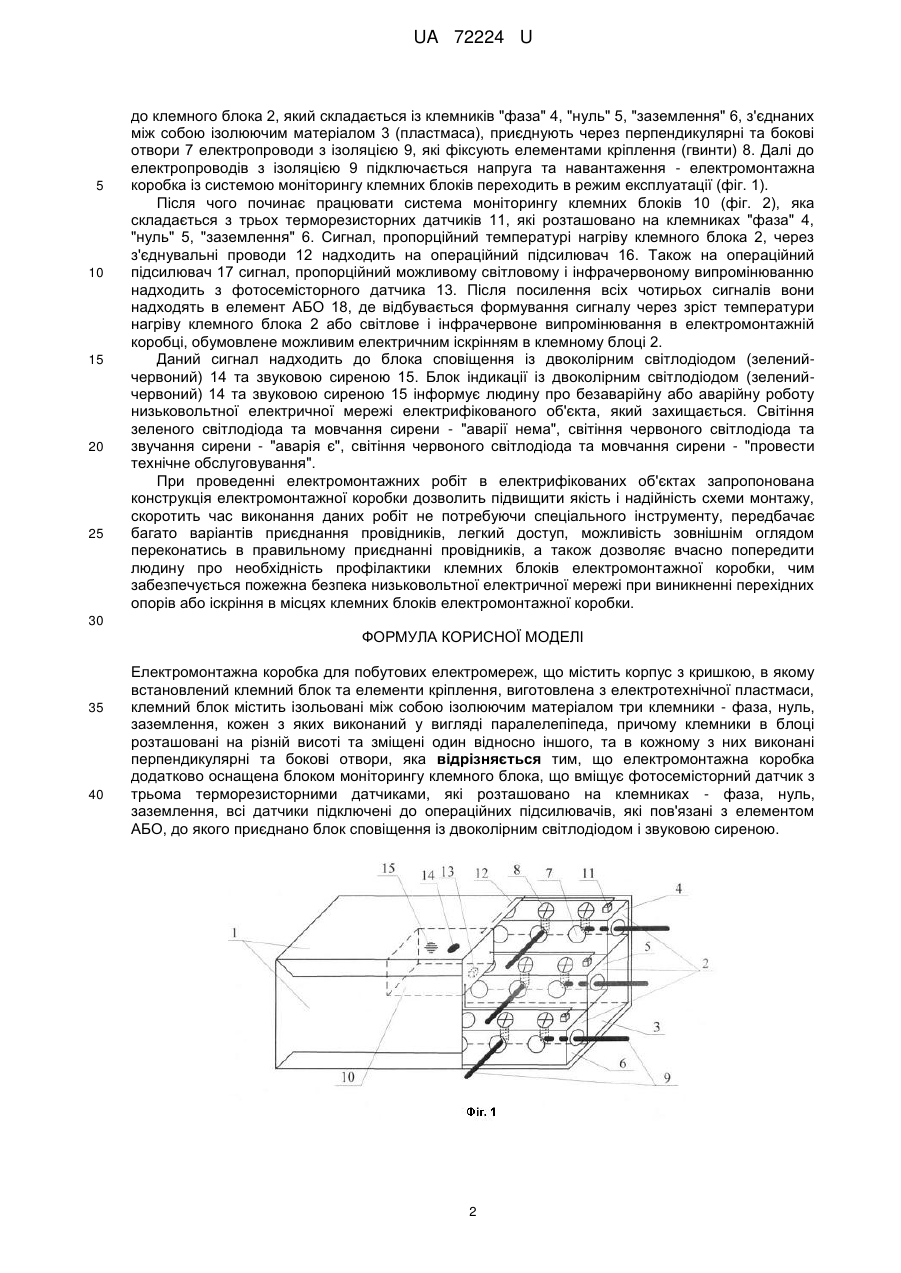

Реферат: Електромонтажна коробка для побутових електромереж містить корпус, кришку, клемний блок, елементи кріплення, клемний блок клемники - фаза, нуль, блоком моніторингу клемного блока, фотосимісторний датчик з терморезисторними датчиками, заземлення, датчики підключені до операційних підсилювачів, елемент АБО, блок сповіщення. UA 72224 U (54) ЕЛЕКТРОМОНТАЖНА КОРОБКА ДЛЯ ПОБУТОВИХ ЕЛЕКТРОМЕРЕЖ UA 72224 U UA 72224 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електроенергетики та призначена для використання під час монтажу і експлуатації низьковольтних електричних мереж, а саме для з'єднання між собою за допомогою клемних блоків 2-х та 3-х жильних електропроводів з ізоляцією та діагностики місць з'єднання на предмет відповідності їх нормам пожежної безпеки. Найбільш близьким аналогом електромонтажної коробки для побутових електромереж є [Патент на корисну модель UA, № 24505, МПК(2006) H01R 9/00, опубл. 10.07.2007] електромонтажна коробка для побутових електромереж, що містить корпус з кришкою, в якому встановлений клемний блок та елементи кріплення, виготовлена з електротехнічної пластмаси. Клемний блок містить ізольовані між собою ізолюючим матеріалом три клемники - фаза, нуль, заземлення, кожен з яких виконаний у вигляді паралелепіпеда, причому клемники в блоці розташовані на різній висоті та зміщені один відносно іншого, та в кожному з них виконані перпендикулярні та бокові отвори. Найчастіше клемні блоки розташовуються в закритих пластикових електромонтажних коробках, в яких немає систем моніторингу пожежної небезпеки клемних блоків, які піддаються постійному старінню (утворення перехідних опорів або електричного іскріння) через дію струму перевантаження (короткого замикання) та навколишнього середовища. Таким чином, постарілі клемні блоки можуть призвести до займання електропроводів з ізоляцією або матеріалу, з якого виготовлено електромонтажну коробку, та, як наслідок, до пожежі в електрифікованому об'єкті. Засобами найближчого аналога можливо здійснювати з'єднання між собою за допомогою клемних блоків 2- та 3-жильних електропроводів з ізоляцією якісно та надійно, але якщо в електромонтажній коробці не застосовувати систему моніторингу пожежної небезпеки клемних блоків, в процесі експлуатації можливе виникнення займання електропроводів і, як наслідок, пожежі в електрифікованому об'єкті. У запропонованого найближчого аналога є ряд недоліків: засобами найближчого аналога не представляється можливим вимірювати температуру нагріву клемних блоків при появі в них перехідних опорів; відсутні механізми відстеження світлового і інфрачервоного випромінювання при появі електричного іскріння в клемних блоках; відсутні системи сповіщення про появу нагріву або світіння в електромонтажній коробці. В основу корисної моделі поставлена задача створення електромонтажної коробки для побутових електромереж, в якій за рахунок нових конструктивних елементів та їхніх зв'язків забезпечується відстеження температури нагріву клемних блоків та появи світлового і інфрачервоного випромінювання з наступним сповіщенням про їх появу, що призводить до своєчасного виявлення місця можливого займання електропроводів з ізоляцією або матеріалу, з якого виготовлено електромонтажну коробку та, як наслідок, до попередження пожежі в електрифікованому об'єкті. Поставлена задача вирішується тим, що електромонтажна коробка для побутових електромереж містить корпус з кришкою, в якому встановлений клемний блок та елементи кріплення, виготовлена з електротехнічної пластмаси, клемний блок містить ізольовані між собою ізолюючим матеріалом три клемники - фаза, нуль, заземлення, кожен з яких виконаний у вигляді паралелепіпеда, причому клемники в блоці розташовані на різній висоті та зміщені один відносно іншого, та в кожному з них виконані перпендикулярні та бокові отвори, відповідно до корисної моделі, електромонтажна коробка додатково оснащена блоком моніторингу клемного блоку, що вміщує фотосимісторний датчик з трьома терморезисторними датчиками, які розташовано на клемниках - фаза, нуль, заземлення, всі датчики підключені до операційних підсилювачів, які пов'язані з елементом АБО, до якого приєднано блок сповіщення із двоколірним світлодіодом (зелений-червоний) і звуковою сиреною. Таке виконання електромонтажної коробки дозволить своєчасно сповістити про необхідність профілактики клемних блоків з метою попередження їх старіння, що дозволить уникнути можливої пожежі в електрифікованому об'єкті. Поставлена задача реалізується наступними кресленнями: фіг. 1 - електромонтажна коробка із системою моніторингу клемних блоків: корпус 1 і кришка електромонтажної коробки, клемний блок 2, ізолюючий матеріал (пластмаса) 3, клемник "фаза" 4, клемник "нуль" 5, клемник "заземлення" 6, перпендикулярні та бокові отвори 7, - елемент кріплення (гвинт) 8, електропроводи з ізоляцією 9, система моніторингу клемних блоків 10, терморезисторний датчик 11, з'єднувальний провід 12, фотосемісторний датчик 13, двоколірний світлодіод 14 (зелений-червоний) блока сповіщення, звукова сирена блока сповіщення 15; фіг. 2 - блок-схема системи моніторингу клемних блоків: операційний підсилювач 16, 17, елемент АБО 18. Електромонтажна коробка із системою моніторингу клемних блоків працює в такий спосіб. Після монтажу корпусу і кришки електромонтажної коробки 1 в стіну електрифікованого об'єкта 1 UA 72224 U 5 10 15 20 25 до клемного блока 2, який складається із клемників "фаза" 4, "нуль" 5, "заземлення" 6, з'єднаних між собою ізолюючим матеріалом 3 (пластмаса), приєднують через перпендикулярні та бокові отвори 7 електропроводи з ізоляцією 9, які фіксують елементами кріплення (гвинти) 8. Далі до електропроводів з ізоляцією 9 підключається напруга та навантаження - електромонтажна коробка із системою моніторингу клемних блоків переходить в режим експлуатації (фіг. 1). Після чого починає працювати система моніторингу клемних блоків 10 (фіг. 2), яка складається з трьох терморезисторних датчиків 11, які розташовано на клемниках "фаза" 4, "нуль" 5, "заземлення" 6. Сигнал, пропорційний температурі нагріву клемного блока 2, через з'єднувальні проводи 12 надходить на операційний підсилювач 16. Також на операційний підсилювач 17 сигнал, пропорційний можливому світловому і інфрачервоному випромінюванню надходить з фотосемісторного датчика 13. Після посилення всіх чотирьох сигналів вони надходять в елемент АБО 18, де відбувається формування сигналу через зріст температури нагріву клемного блока 2 або світлове і інфрачервоне випромінювання в електромонтажній коробці, обумовлене можливим електричним іскрінням в клемному блоці 2. Даний сигнал надходить до блока сповіщення із двоколірним світлодіодом (зеленийчервоний) 14 та звуковою сиреною 15. Блок індикації із двоколірним світлодіодом (зеленийчервоний) 14 та звуковою сиреною 15 інформує людину про безаварійну або аварійну роботу низьковольтної електричної мережі електрифікованого об'єкта, який захищається. Світіння зеленого світлодіода та мовчання сирени - "аварії нема", світіння червоного світлодіода та звучання сирени - "аварія є", світіння червоного світлодіода та мовчання сирени - "провести технічне обслуговування". При проведенні електромонтажних робіт в електрифікованих об'єктах запропонована конструкція електромонтажної коробки дозволить підвищити якість і надійність схеми монтажу, скоротить час виконання даних робіт не потребуючи спеціального інструменту, передбачає багато варіантів приєднання провідників, легкий доступ, можливість зовнішнім оглядом переконатись в правильному приєднанні провідників, а також дозволяє вчасно попередити людину про необхідність профілактики клемних блоків електромонтажної коробки, чим забезпечується пожежна безпека низьковольтної електричної мережі при виникненні перехідних опорів або іскріння в місцях клемних блоків електромонтажної коробки. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Електромонтажна коробка для побутових електромереж, що містить корпус з кришкою, в якому встановлений клемний блок та елементи кріплення, виготовлена з електротехнічної пластмаси, клемний блок містить ізольовані між собою ізолюючим матеріалом три клемники - фаза, нуль, заземлення, кожен з яких виконаний у вигляді паралелепіпеда, причому клемники в блоці розташовані на різній висоті та зміщені один відносно іншого, та в кожному з них виконані перпендикулярні та бокові отвори, яка відрізняється тим, що електромонтажна коробка додатково оснащена блоком моніторингу клемного блока, що вміщує фотосемісторний датчик з трьома терморезисторними датчиками, які розташовано на клемниках - фаза, нуль, заземлення, всі датчики підключені до операційних підсилювачів, які пов'язані з елементом АБО, до якого приєднано блок сповіщення із двоколірним світлодіодом і звуковою сиреною. 2 UA 72224 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
