Електромонтажна коробка

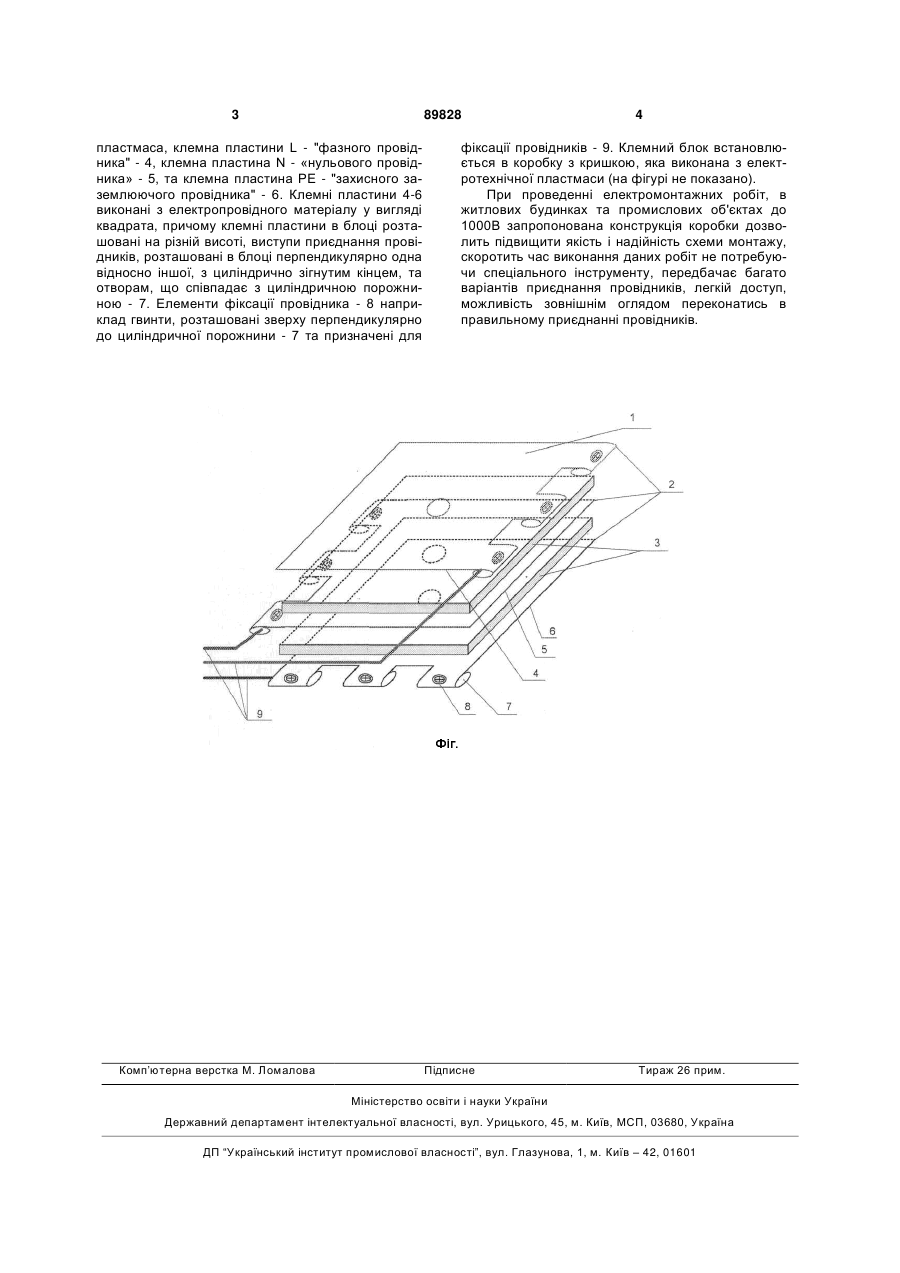

Електромонтажна коробка, що містить коробку з кришкою, в якій встановлений клемний блок, та елементи кріплення, виготовлена з електротехнічної пластмаси, яка відрізняється тим, що клемний блок виготовлений у вигляді 3-х клемних пластин - фаза, нуль, заземлення, які відокремлені між собою електроізоляційними пластинами і розміщені одна поверх іншої та виконані з щонайменше одним виступом приєднання провідників, з циліндрично зігнутим кінцем, та отвором, що співпадає з циліндричною порожниною, причому клемні пластини з виступами приєднання провідників розташовані в блоці перпендикулярно одна відносно іншої. Винахід відноситься до галузі електроенергетики і призначений для використання під час монтажу і експлуатації електричних мереж до 1000В побутового та промислового призначення, а саме для з'єднання між собою від 2-х до 5-ти жильних провідників з ізоляцією. Відома конструкція електромонтажної коробки для побутових електромереж, що містить корпус та окремий клемний блок з елементами кріплення (патент на корисну модель №24505 електромонтажна коробка для побутових електромереж 10.07.2007р. Бюл.№10). Однак дана електромонтажна коробка складна при виготовленні, заміні та ремонту конструктивних елементів клємного блоку в разі несправності. В основу винаходу поставлено задачу створення електромонтажної коробки з багатоцільовим використанням в електричних мережах до 1000В у якій, за рахунок нового конструктивного виконання, забезпечується спрощений монтаж, підвищується якість і надійність схеми монтажу. Поставлене завдання досягається тим, що електромонтажна коробка містить коробку з кришкою, в якому встановлений клемний блок, та елементи кріплення, виготовлена з електротехнічної пластмаси, яка відрізняється тим, що клемний блок виготовлений у вигляді 3-х клемних пластин фаза, нуль, заземлення, згідно винаходу клемні пластини відокремлені між собою електроізоляційними пластинами і розміщенні одна поверх іншої, виконані з одним та більше виступами приєднання провідників, з циліндрично зігнутим кінцем, та отвором, що співпадає з циліндричною порожниною, причому клемні пластини з виступами приєднання провідників розташовані в блоці перпендикулярно одна відносно іншої. Таке виконання електромонтажної коробки суттєво полегшує виконання монтажних робіт та забезпечує упорядковане укладання провідників у коробці з мінімальною кількістю згинів, що зменшує перехідний локальний опір і підвищує якість і надійність монтажу, тривалість експлуатації мережі, а також підвищує ефективність приєднання та від'єднання провідників освітлювальних-силових побутових та промислових електричних мереж до 1000В. На фігурі зображено клемний блок електромонтажної коробки - 1, який складається з клемних пластин - 2, між якими розташований електроізоляційні пластини - 3, наприклад електротехнічна (19) UA (11) 89828 (13) C2 (21) a200800023 (22) 02.01.2008 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ГУДИМ ВАСИЛЬ ІЛЬКОВИЧ, КОВАЛЬ ОЛЕКСАНДР МИРОСЛАВОВИЧ, МУРАВА ВОЛОДИМИР КЛИМОВИЧ, ІЛЬНИЦЬКА ОЛЬГА БОРИСІВНА (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ БЕЗПЕКИ ЖИТТЄДІЯЛЬНОСТІ (56) UA 24505 U, 10.07.2007 JP 2001167815, 22.06.2001 FR 2723265, 02.02.1996 CN 1581619, 16.02.2005 US 5430619, 04.07.1995 SU 930448, 23.05.1982 FR 2839821, 21.11.2003 US 6472606, 29.10.2002 3 89828 пластмаса, клемна пластини L - "фазного провідника" - 4, клемна пластина N - «нульового провідника» - 5, та клемна пластина PE - "захисного заземлюючого провідника" - 6. Клемні пластини 4-6 виконані з електропровідного матеріалу у вигляді квадрата, причому клемні пластини в блоці розташовані на різній висоті, виступи приєднання провідників, розташовані в блоці перпендикулярно одна відносно іншої, з циліндрично зігнутим кінцем, та отворам, що співпадає з циліндричною порожниною - 7. Елементи фіксації провідника - 8 наприклад гвинти, розташовані зверху перпендикулярно до циліндричної порожнини - 7 та призначені для Комп’ютерна верстка М. Ломалова 4 фіксації провідників - 9. Клемний блок встановлюється в коробку з кришкою, яка виконана з електротехнічної пластмаси (на фігурі не показано). При проведенні електромонтажних робіт, в житлових будинках та промислових об'єктах до 1000В запропонована конструкція коробки дозволить підвищити якість і надійність схеми монтажу, скоротить час виконання даних робіт не потребуючи спеціального інструменту, передбачає багато варіантів приєднання провідників, легкій доступ, можливість зовнішнім оглядом переконатись в правильному приєднанні провідників. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
