Коробка зміни передач транспортних машин

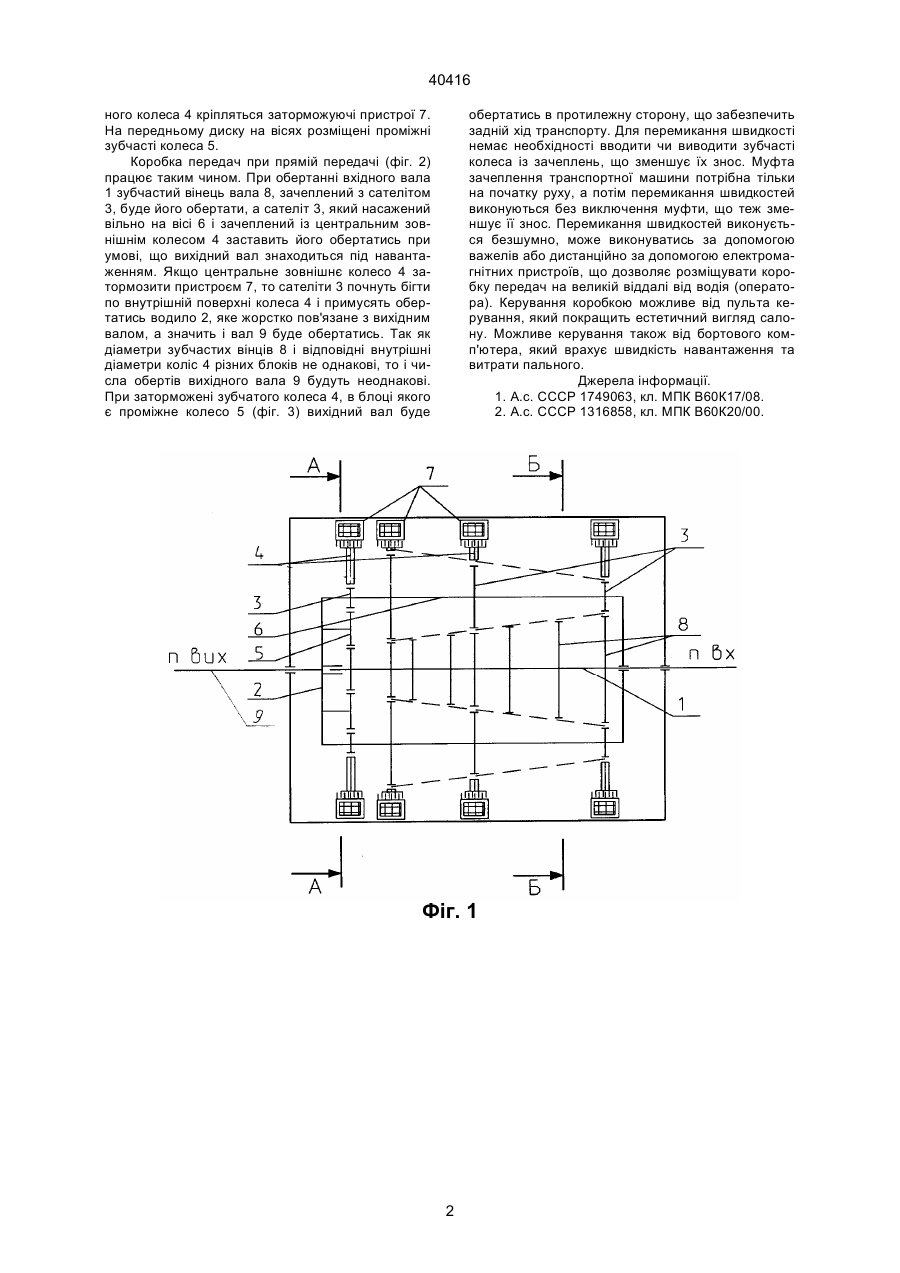

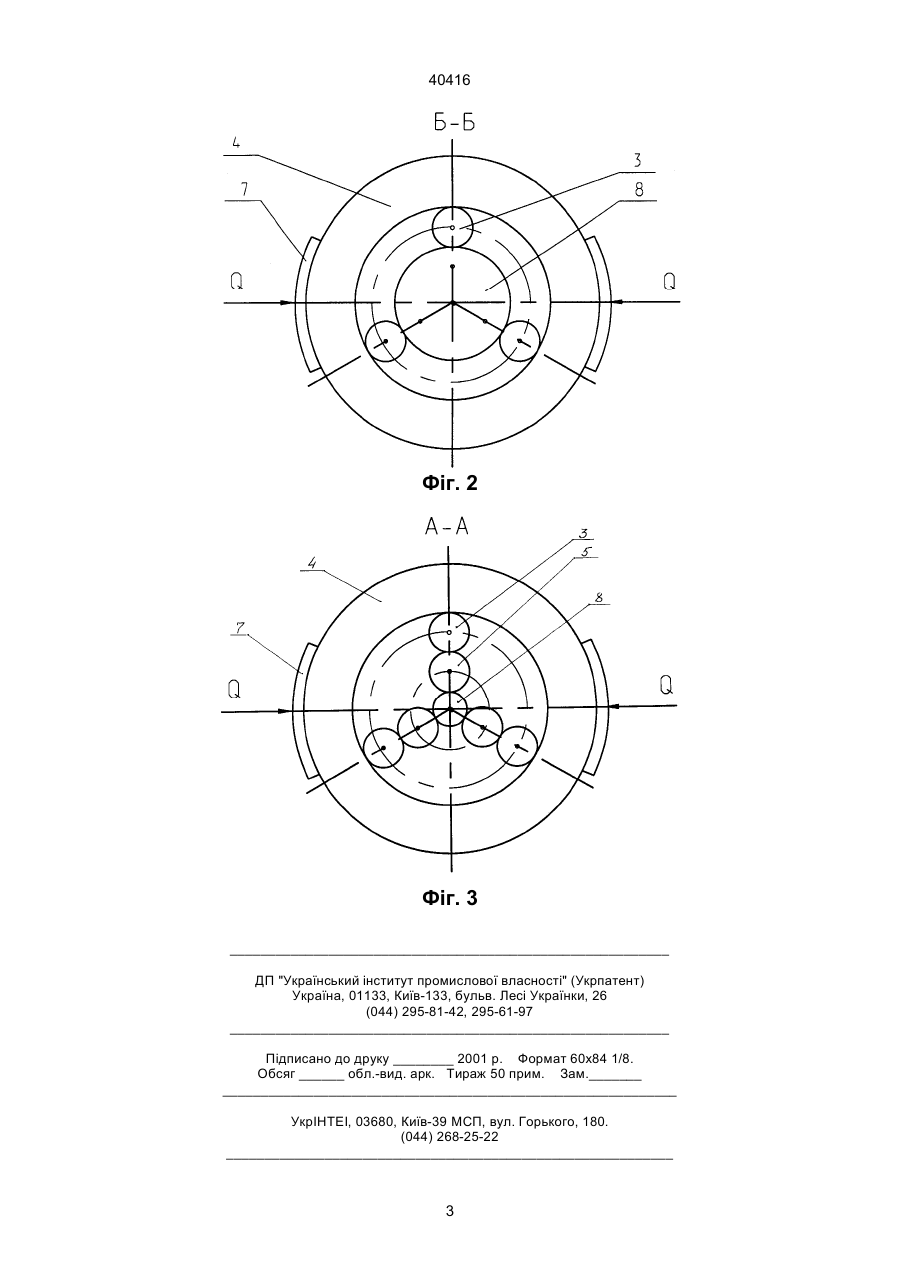

1. Коробка зміни передач транспортної машини, яка має корпус, співвісні вхідний і вихідний вали, водило з сателітами на осях постійно зачепленими з шестернями вхідного вала, яка відрізня 40416 ного колеса 4 кріпляться заторможуючі пристрої 7. На передньому диску на вісях розміщені проміжні зубчасті колеса 5. Коробка передач при прямій передачі (фіг. 2) працює таким чином. При обертанні вхідного вала 1 зубчастий вінець вала 8, зачеплений з сателітом 3, буде його обертати, а сателіт 3, який насажений вільно на вісі 6 і зачеплений із центральним зовнішнім колесом 4 заставить його обертатись при умові, що вихідний вал знаходиться під навантаженням. Якщо центральне зовнішнє колесо 4 затормозити пристроєм 7, то сателіти 3 почнуть бігти по внутрішній поверхні колеса 4 і примусять обертатись водило 2, яке жорстко пов'язане з вихідним валом, а значить і вал 9 буде обертатись. Так як діаметри зубчастих вінців 8 і відповідні внутрішні діаметри коліс 4 різних блоків не однакові, то і числа обертів вихідного вала 9 будуть неоднакові. При заторможені зубчатого колеса 4, в блоці якого є проміжне колесо 5 (фіг. 3) вихідний вал буде обертатись в протилежну сторону, що забезпечить задній хід транспорту. Для перемикання швидкості немає необхідності вводити чи виводити зубчасті колеса із зачеплень, що зменшує їх знос. Муфта зачеплення транспортної машини потрібна тільки на початку руху, а потім перемикання швидкостей виконуються без виключення муфти, що теж зменшує її знос. Перемикання швидкостей виконується безшумно, може виконуватись за допомогою важелів або дистанційно за допомогою електромагнітних пристроїв, що дозволяє розміщувати коробку передач на великій віддалі від водія (оператора). Керування коробкою можливе від пульта керування, який покращить естетичний вигляд салону. Можливе керування також від бортового комп'ютера, який врахує швидкість навантаження та витрати пального. Джерела інформації. 1. А.с. СССР 1749063, кл. МПК В60К17/08. 2. А.с. СССР 1316858, кл. МПК В60К20/00. Фіг. 1 2 40416 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
