Ротор вентилятора турбореактивного двигуна
Номер патенту: 72255
Опубліковано: 15.02.2005
Автори: Нітр Тьєррі, Жюде Моріс Гі, Дуге Шарль Жан-П'єр, Лежар Клод Робер Луі
Формула / Реферат

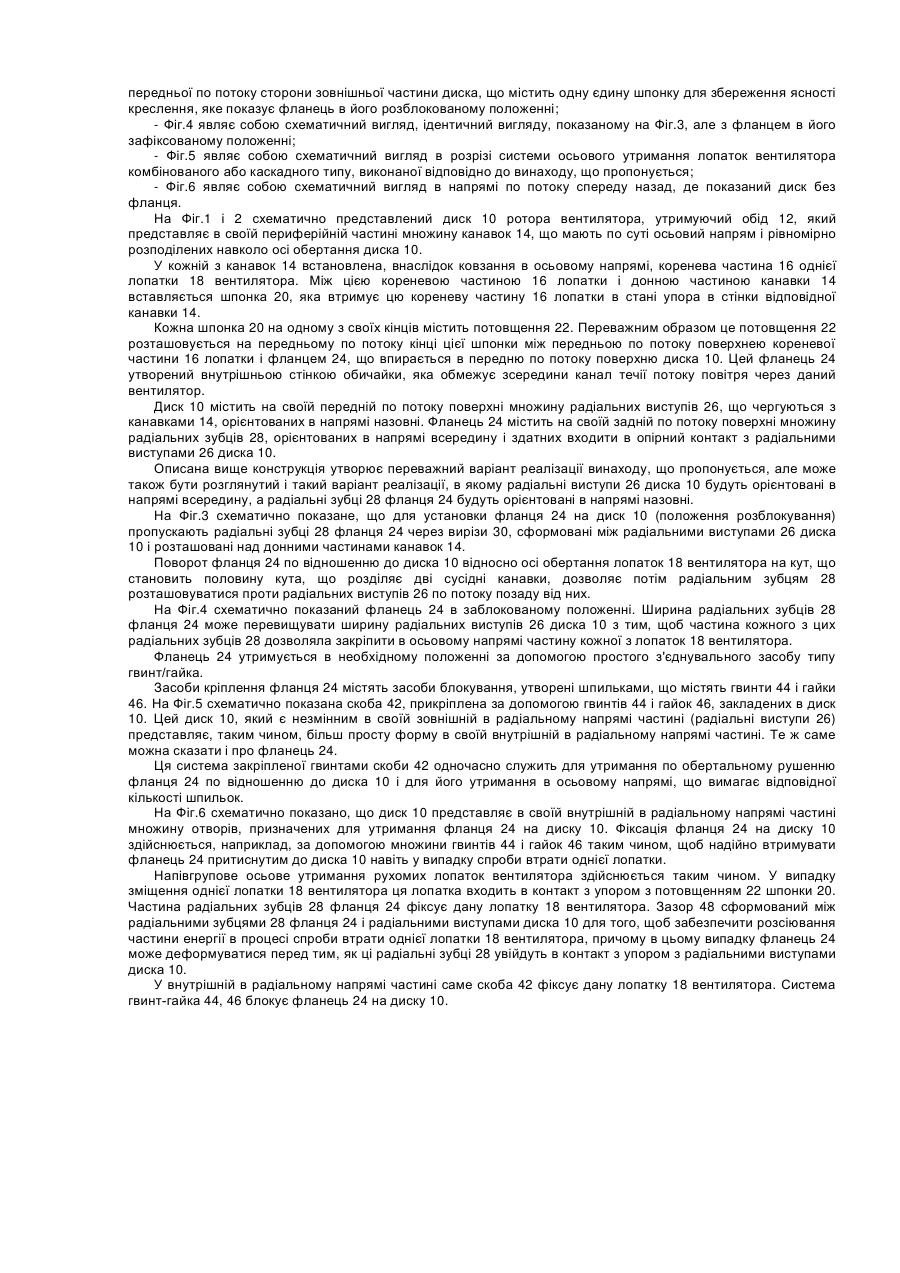

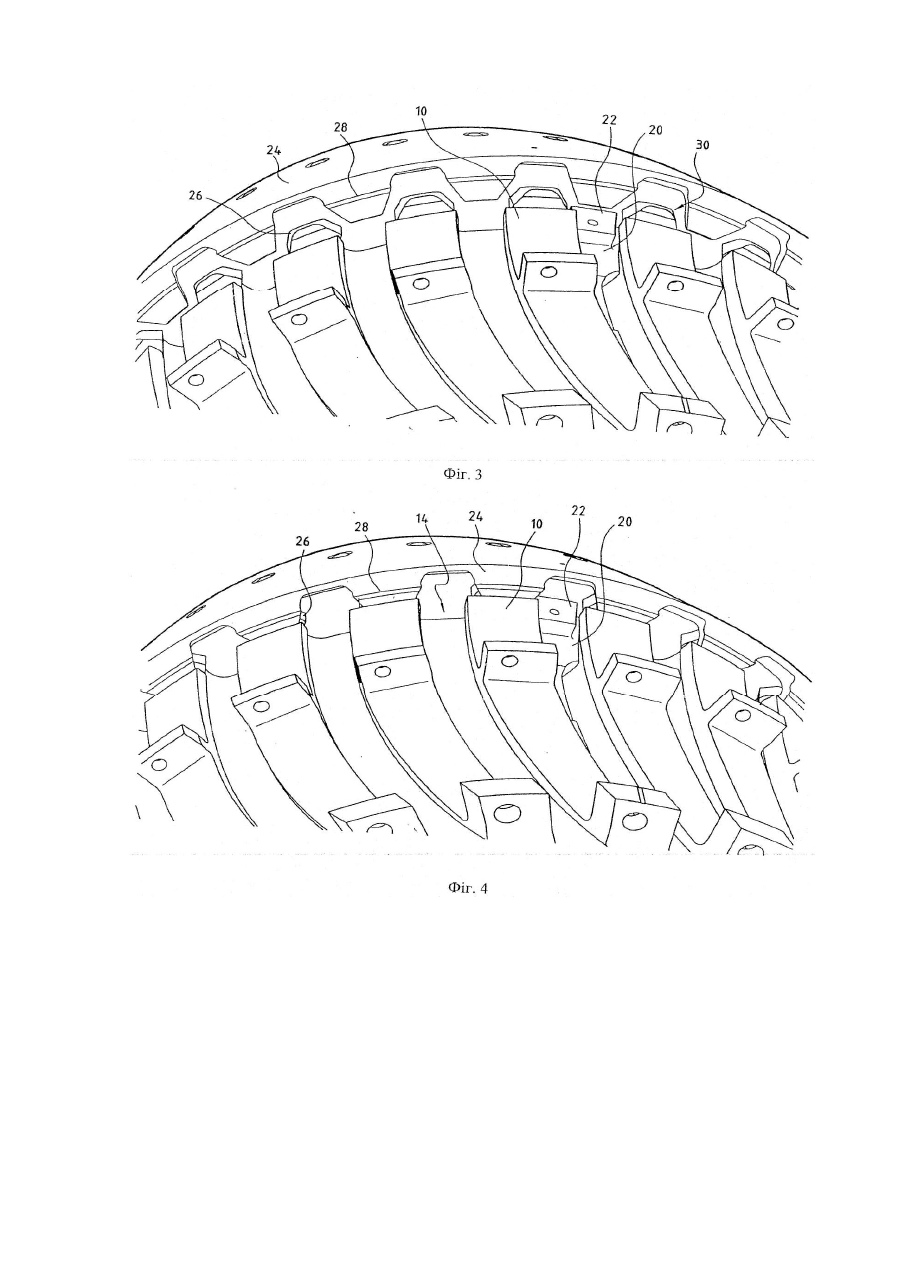

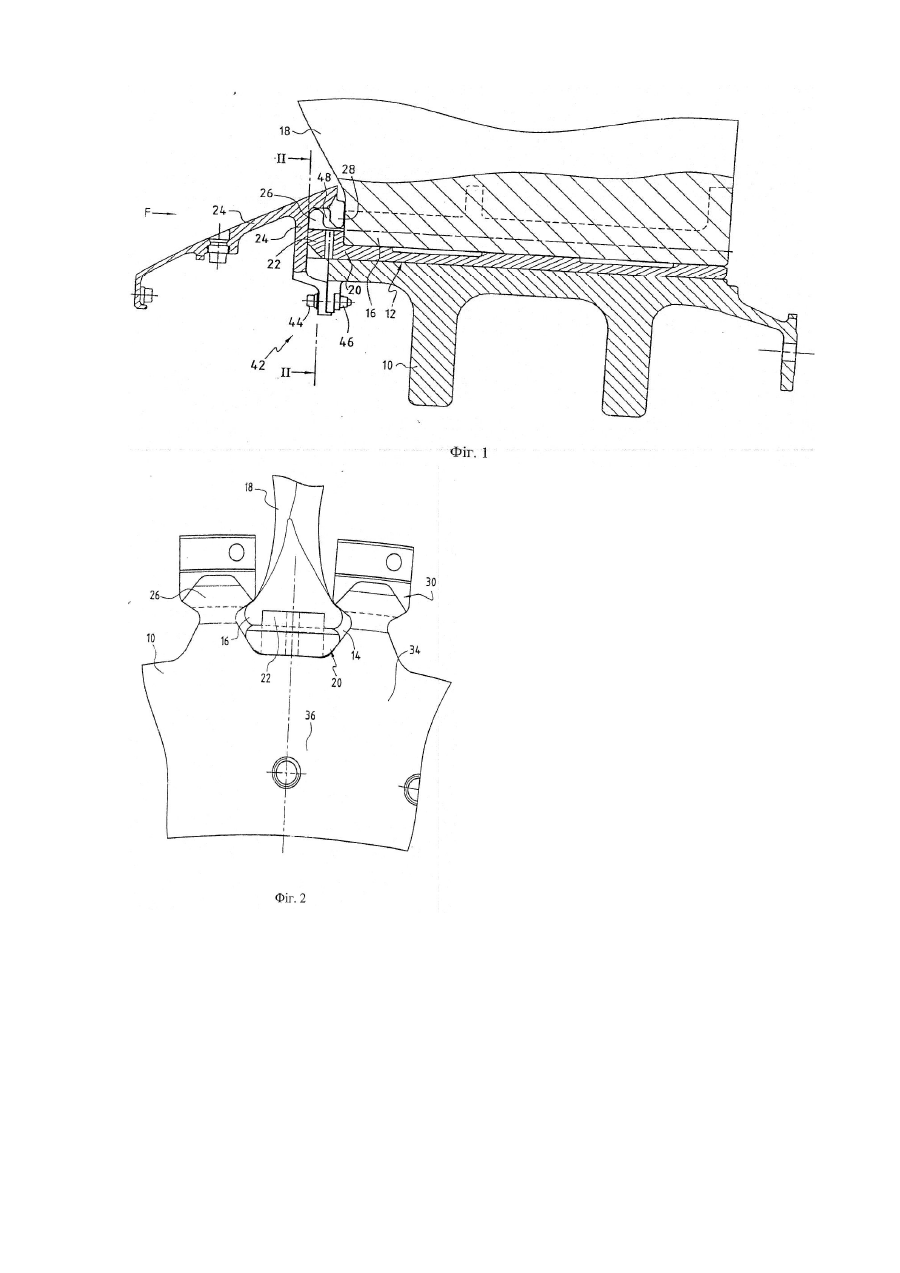

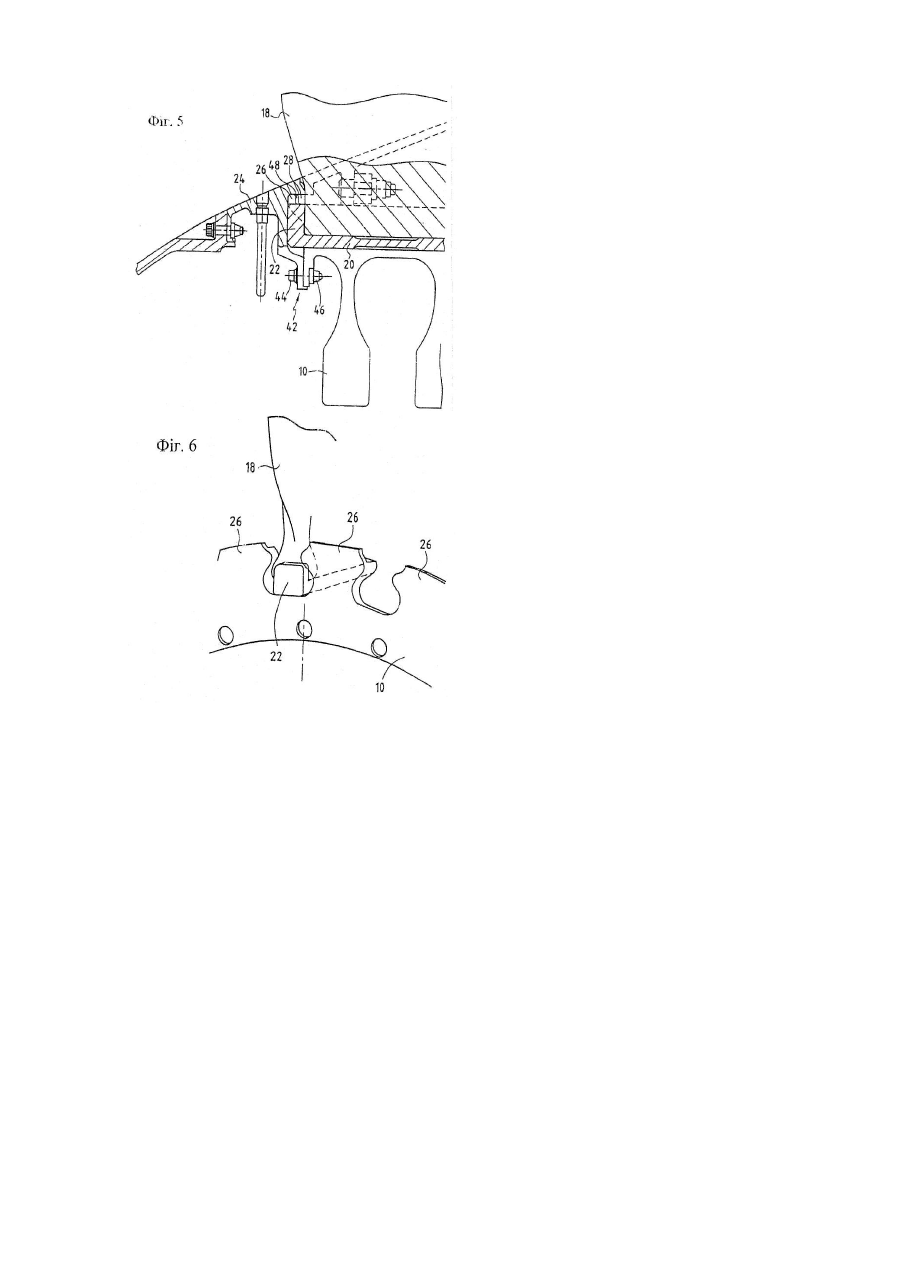

1. Ротор вентилятора турбореактивного двигуна, що містить множину знімних лопаток (18) вентилятора, закріплених на ободі (12) диска (10), причому кожна з лопаток (18) вентилятора містить кореневу частину (16) лопатки, яка встановлюється в канавку (14), що має по суті осьовий напрям і відповідну форму та виконана в ободі (12) диска (10), і кожна з цих лопаток (18) вентилятора утримується в канавці (14) за допомогою шпонки (20), розміщеної під кожною кореневою частиною (16) лопатки, і засоби, призначені для утримання в осьовому напрямі шпонок (20) і кореневих частин (16) лопаток в канавках (14), причому ці засоби містять, зокрема, фланець (24), що впирається в передню по потоку поверхню диска (10) і прикріплений до цього диска (10) за допомогою відповідних засобів кріплення, який відрізняється тим, що шпонки (20) містять на одному з своїх кінців потовщення (22), розташоване між кореневими частинами (16) лопаток і фланцем (24), при цьому диск (10) містить на своїй передній по потоку поверхні множину радіальних виступів (26), що чергуються із згаданими канавками (14), фланець (24) містить на своїй задній по потоку поверхні множину радіальних зубців (28), здатних входити в контакт з упором з радіальними виступами (26) диска (10) у випадку осьового зміщення однієї лопатки, а засоби кріплення фланця (24) на згаданому диску (10) розташовані на внутрішній в радіальному напрямі частині фланця.
2. Ротор вентилятора за п. 1, який відрізняється тим, що радіальні виступи (26) диска (10) проходять в напрямі назовні або в напрямі всередину, і радіальні зубці (28) фланця (24) проходять в напрямі всередину або в напрямі назовні.
3. Ротор вентилятора за пп. 1 або 2, який відрізняється тим, що осьовий зазор (48) сформований між радіальними виступами (26) диска (10) і радіальними зубцями (28) фланця (24).
4. Ротор вентилятора за будь-яким з пп. 1 - 3, який відрізняється тим, що засоби кріплення фланця (24) на диску (10) містять множину шпильок (42, 44, 46), паралельних осі обертання даного диска (10).
Додаткова інформація
Назва патенту англійськоюRotor of the fan of turbo-jet engine
Назва патенту російськоюРотор вентилятора турбореактивного двигателя
МПК / Мітки
МПК: F04D 29/26
Мітки: ротор, двигуна, вентилятора, турбореактивного
Код посилання
