B64D 33/00 — Розміщення на літальному апараті елементів силових установок або допоміжних пристроїв, не віднесених до інших рубриках

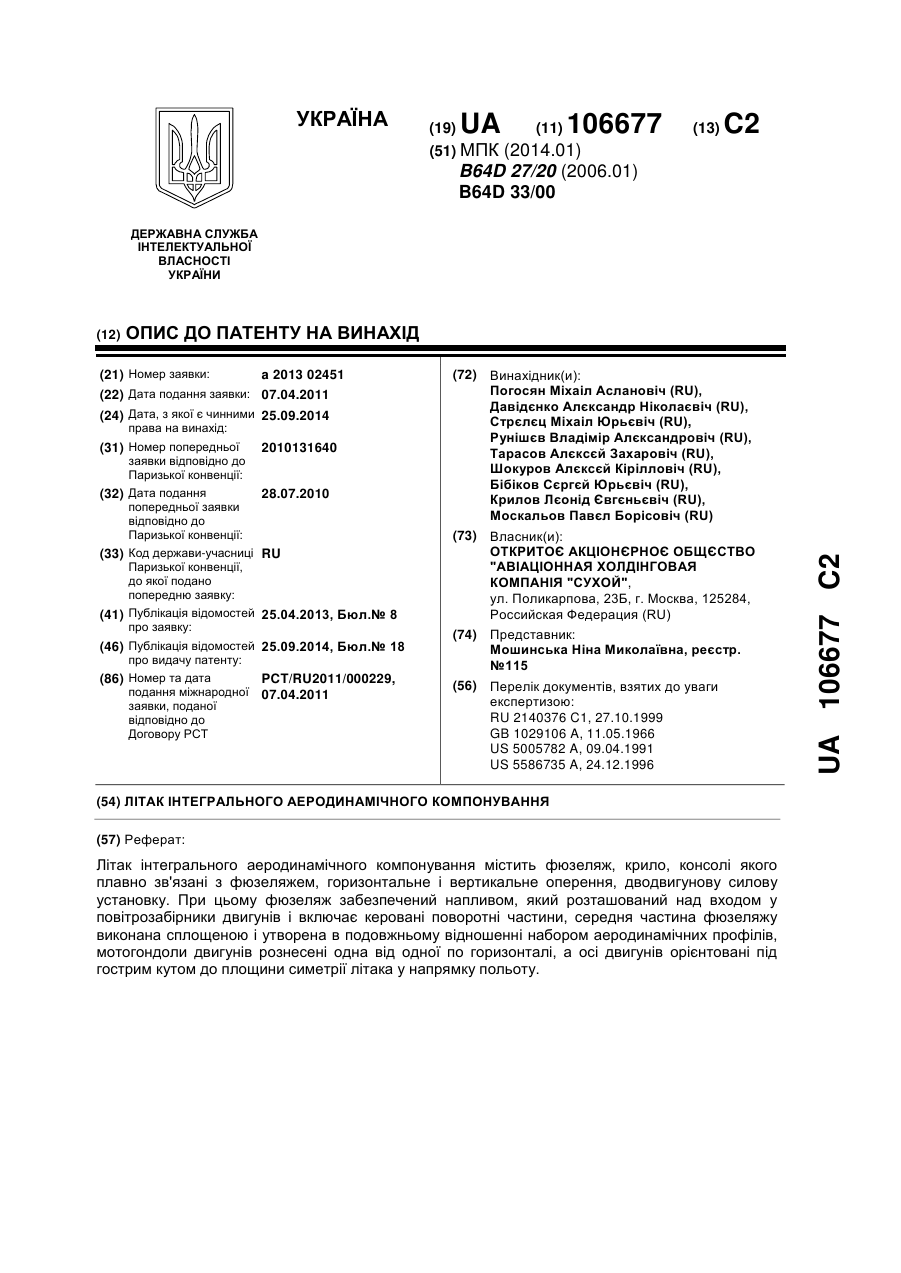

Номер патенту: 106677

Опубліковано: 25.09.2014

Автори: Шокуров Алєксєй Кірілловіч, Стрєлєц Міхаіл Юрьєвіч, Тарасов Алєксєй Захаровіч, Рунішєв Владімір Алєксандровіч, Крилов Лєонід Євгєньєвіч, Москальов Павєл Борісовіч, Бібіков Сєргєй Юрьєвіч, Погосян Міхаіл Аслановіч, Давідєнко Алєксандр Ніколаєвіч

МПК: B64D 27/20, B64D 33/00

Мітки: аеродинамічного, літак, інтегрального, компонування

Формула / Реферат:

1. Літак інтегрального аеродинамічного компонування, що містить фюзеляж, крило, консолі якого плавно зв'язані з фюзеляжем, горизонтальне і вертикальне оперення, дводвигунову силову установку, який відрізняється тим, що фюзеляж забезпечений напливом, що розташований над входом у повітрозабірники двигунів і включає керовані поворотні частини, середня частина фюзеляжу виконана сплощеною і утворена в подовжньому відношенні набором аеродинамічних...

Номер патенту: 87139

Опубліковано: 27.01.2014

Автори: Штарнов Віталій Іванович, Туренко Сергій Михайлович, Альошин Олександр Михайлович, Архипов Микола Іванович

МПК: F02K 1/46, F02C 7/18, B64D 33/00 ...

Мітки: приглушувач, інфрачервоного, випромінювання, авіаційного, газотурбінного, двигуна

Формула / Реферат:

1. Приглушувач інфрачервоного випромінювання авіаційного газотурбінного двигуна, що містить силовий корпус, закріплений жорстко до силового набору фюзеляжу вертольота, при цьому силовий корпус розміщено із зазором своєю внутрішньою поверхнею щодо зовнішньої поверхні вихлопного патрубка, що виступає за обводи фюзеляжу, для забезпечення ежекції повітря з підкапотного простору, силовий корпус виконаний за довжиною більшим, ніж довжина...

Номер патенту: 103196

Опубліковано: 25.09.2013

Автор: Корнєв Олексій Володимирович

МПК: B64D 33/00

Мітки: літальний, вхідним, пристроєм, апарат, верхньорозташованим

Формула / Реферат:

Літальний апарат з верхньорозташованим вхідним пристроєм, що містить планер з несучою системою, хвостову газотурбінну силову установку, що розміщена усередині планера, а вхідний пристрій виконаний заглибленим врівень з поверхнею планера, який відрізняється тим, що вхідний пристрій виконаний заглибленим врівень й плавно сполучений з поверхнею планера і перед вхідним пристроєм є генератори вихрів.

Номер патенту: 99971

Опубліковано: 25.10.2012

Автор: Корнєв Олексій Володимирович

МПК: B64D 33/00

Мітки: апарата, двигунної, вхідний, заглибленого, літального, пристрій, установки, типу, газотурбінної

Формула / Реферат:

Вхідний пристрій заглибленого типу газотурбінної двигунної установки літального апарата, що містить у вхідній частині криволінійний напрямний лоток перемінного перерізу, плавно сполучений і виконаний врівень з поверхнею ЛА, який плавно переходить у повітровід, який відрізняється тим, що поперечні перерізи напрямного лотка мають еліптичну форму, повітровід має криволінійну форму, утворену при обгинанні повітроводу навколо верхньої губи, має...

Номер патенту: 72610

Опубліковано: 27.08.2012

Автори: Семенов Володимир Борисович, Штарнов Віталій Іванович, Альошин Олександр Михайлович, Башинський Володимир Георгійович, Архипов Микола Іванович, Туренко Сергій Михайлович

МПК: F02C 7/18, F02K 1/46, B64D 33/00 ...

Мітки: приглушення, пристрій, авіаційного, інфрачервоного, двигуна, газотурбінного, випромінювання

Формула / Реферат:

1. Пристрій для приглушення інфрачервоного випромінювання авіаційного газотурбінного двигуна, що містить газохід та екрануючий кожух, при цьому газохід встановлено на вихлопному патрубку авіаційного газотурбінного двигуна з направленням потоку відпрацьованих на турбіні вихлопних газів вверх, екрануючий кожух розміщено зовні газоходу із зазором до зовнішньої поверхні стінки газоходу, причому верхній зріз кожуха виконано горизонтально, який...

Номер патенту: 94990

Опубліковано: 25.06.2011

Автор: Бойцов Евгеній Миколайович

МПК: B64D 33/00, F02C 7/055

Мітки: авіаційного, двигуна, захисний, екран

Формула / Реферат:

1. Захисний екран турбореактивного авіаційного двигуна, що виконаний у вигляді механічного роторного пристрою для запобігання потраплянню сторонніх предметів у повітрозабірник двигуна, виконаний у вигляді спиць, радіально прикріплених на валу, який обертається та з'єднується співвісно з валом компресора двигуна, який відрізняється тим, що спиці встановлені на валу в декілька рядів, у площинах, перпендикулярних до осі вала, при цьому спиці...

Номер патенту: 28334

Опубліковано: 10.12.2007

Автори: Архипов Микола Іванович, Штарнов Віталій Іванович, Туренко Сергій Михайлович, Альошин Олександр Михайлович

МПК: B64D 33/00, F02K 1/46, F02K 3/00 ...

Мітки: спосіб, вертольота, двигуна, вентиляції, забезпечення, підкапотного, пристроєм, газотурбінного, установленим, простору, екранно-вихлопним

Формула / Реферат:

1. Спосіб забезпечення вентиляції підкапотного простору газотурбінного двигуна вертольота з установленим екранно-вихлопним пристроєм, при якому встановлюють на вихлопний патрубок газотурбінного двигуна, що розміщений у підкапотному просторі вертольота, екранно-вихлопний пристрій з розміщеним в останньому пелюстковим соплом, забезпечують при установці екранно-вихлопного пристрою зазор між вихлопним патрубком газотурбінного двигуна й...

Номер патенту: 28412

Опубліковано: 10.12.2007

Автори: Архипов Микола Іванович, Альошин Олександр Михайлович, Туренко Сергій Михайлович, Штарнов Віталій Іванович

МПК: B64D 33/00, F02C 7/16, F02K 1/46 ...

Мітки: випромінювання, авіаційного, пристрій, інфрачервоного, двигуна, подавлення

Формула / Реферат:

1. Пристрій для подавлення інфрачервоного випромінювання авіаційного газотурбінного двигуна, що містить екрануючий кожух, забірник повітря, ежектуюче пелюсткове сопло, силові підкріплюючі елементи, задні екрануючі/ежектуючі лопатки, корпус дифузорної камери змішування та вузли навішування, при цьому задні екрануючі/ежектуючі лопатки виконані порожнистими, на хвостових частинах задніх екрануючих/ежектуючих лопаток виконані вихідні сопла,...

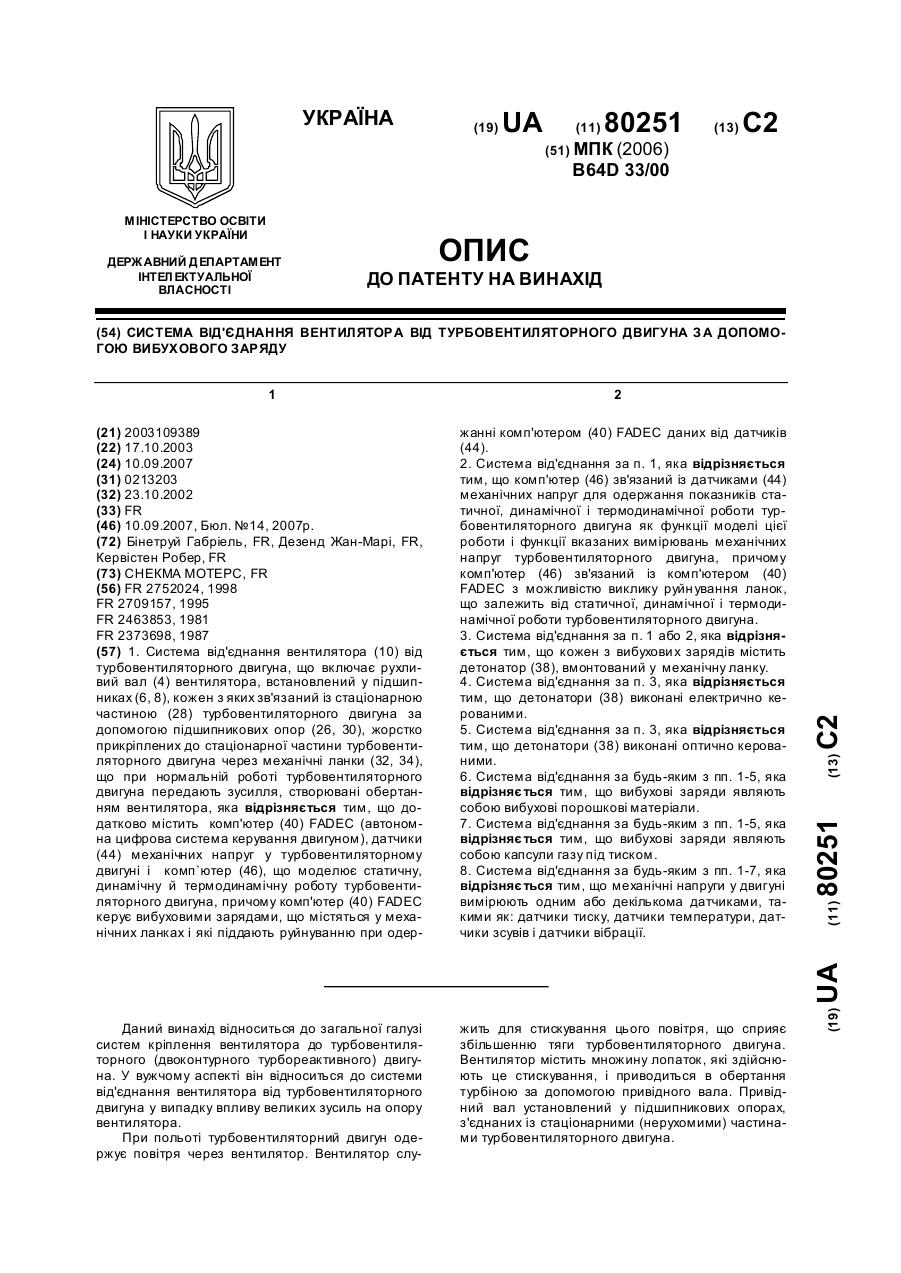

Номер патенту: 80251

Опубліковано: 10.09.2007

Автори: Бінетруй Габріель, Дезенд Жан-Марі, Кервістен Робер

МПК: B64D 33/00

Мітки: від'єднання, система, заряду, турбовентиляторного, вибухового, допомогою, вентилятора, двигуна

Формула / Реферат:

1. Система від'єднання вентилятора (10) від турбовентиляторного двигуна, що включає рухливий вал (4) вентилятора, встановлений у підшипниках (6, 8), кожен з яких зв'язаний із стаціонарною частиною (28) турбовентиляторного двигуна за допомогою підшипникових опор (26, 30), жорстко прикріплених до стаціонарної частини турбовентиляторного двигуна через механічні ланки (32, 34), що при нормальній роботі турбовентиляторного двигуна передають...

Номер патенту: 57183

Опубліковано: 16.06.2003

Автори: Грижі Франсуа Пьєр Клеман, Гонідек Патрік

МПК: B64D 33/00, B64D 29/00

Мітки: повітрозабирач, двигуна, двоконтурного, турбореактивного, вентилятора

Формула / Реферат:

1. Повітрозабирач вентилятора двоконтурного турбореактивного двигуна, призначений для встановлення на передній частині кожуха двигуна, що охоплює цей вентилятор, і що містить внутрішню кільцеву стінку (6), кільцевий зовнішній кожух (5), що знаходиться за радіусом на деякій відстані від внутрішньої стінки (6), задню кільцеву перегородку (2), яка зв'язує задні кінці внутрішньої стінки (6) і зовнішнього кожуха (5), передню кільцеву перегородку...

Номер патенту: 18680

Опубліковано: 25.12.1997

Автори: Ормонов Олег Анарбекович, Касаткін Іван Петрович, Смірнов Валерій Михайлович

МПК: B64D 33/00

Мітки: теплообмінника, двигуна, система, охолодження

Формула / Реферат:

1. Система охлаждения теплообменника двигателя, содержащая входной и выходной тоннели, регулирующую створку с приводом и эжектор, отличающаяся тем, что регулирующая створка установлена между теплоообменником и эжектором на стенке выходного тоннеля, причем эжектор выполнен двухступенчатым и снабжен лепестковыми смесителями, закрепленными на стенках выходного тоннеля так, что плоскость среза сопел выходного устройства лепесткового смесителя...

Номер патенту: 16309

Опубліковано: 29.08.1997

Автори: Снєжков Олександр Дмитрович, Саранча Володимир Петрович, Поляченко Юхим Абрамович

МПК: B64D 33/00

Мітки: створками, двигуна, тяги, управління, реверсу, система, турбореактивного

Формула / Реферат:

Система управления створками реверса тяги турбореактивного двигателя, содержащая двухпозиционный приводной гидроцилиндр, соединенный качалкой со створкой реверса, приводной гидроцилиндр замка, фиксирующего створку в полетном положении, золотниковый кран управления гидроцилиндрами, и вал управления золотником крана, связанный с рычагом управления двигателем, отличающаяся тем, что, с целью повышения надежности работы системы путем...

Номер патенту: 16308

Опубліковано: 29.08.1997

Автори: Смірнов Валерій Михайлович, Ісаєв Василь Костянтинович, Касаткін Іван Петрович

МПК: B64D 33/00

Мітки: вихідного, сопла, пристрій, регулювання, перерізу, двигуна

Формула / Реферат:

Устройство для регулирования выходного сечения сопла двигателя, установленного на крыле, содержащее боковую створку, шарнирно присоединенную к соплу двигателя, и примыкающую одним торцом к верхней поверхности крыла, привод управления боковой створки, шток которого качалкой связан со створкой, отличающееся тем, что, с целью уменьшения аэродинамического сопротивления гондолы двигателя, боковая створка снабжена валом, жестко соединенным с ней,...

Номер патенту: 16563

Опубліковано: 29.08.1997

Автори: Смірнов Валерій Михайлович, Задорожний Володимир Єгорович

МПК: B64D 33/00

Мітки: апарату, силова, установка, літального

Формула / Реферат:

1. Силовая установка летательного аппарата, содержащая газотурбинный двигатель, воздухозаборный канал,соединенный переходником с фланцем двигателя, воздушно-масляный теплообменник с входным и выходным каналами для охлаждающего воздуха, клапан, установленный в выходном канале теплообменника, отличающаяся тем, что, с целью повышения надежности и эффективности работы теплообменника, снабжена воздухоподводящей трубой, а переходник выполнен в виде...

Номер патенту: 16320

Опубліковано: 29.08.1997

Автори: Анисенко Віктор Гаврилович, Смірнов Валерій Михайлович, Бесєдов Микола Павлович, Задорожний Володимир Єгорович

МПК: B64D 33/00

Мітки: пристрій, літального, двигуна, апарату, захисний

Формула / Реферат:

Защитное устройство двигателя летательного аппарата, содержащее корпус и гофрированную сетку, в которой боковые поверхности гофров ориентированы вдоль потока, обтекающего летательный аппарат, отличающееся тем, что, с целью повышения эффективности защиты двигателя от инородных тел, попадающих на его вход, оно снабжено желобами, установленными между гофрами, причем задние торцы желобов выполнены открытыми.

Номер патенту: 3818

Опубліковано: 27.12.1994

Автори: Сідоров Геннадій Іванович, Сідько Василь Іванович, Альохін Володимир Іванович

МПК: G01W 1/00, B64D 33/00

Мітки: прикордонному, параметрів, пристрій, шарі, атмосферному, визначення, турбулентності

Формула / Реферат:

Устройство для определения параметров турбулентности в атмосферном пограничном слое включающее передатчик, блок выделения эхо-сиг­нала, приемник, связанный с блоком вычислений, отличающееся тем, что, с целью упрощения кон­струкции, связь между приемником и блоком вы­числений осуществлена через введенные, последовательно соединенные линейный детек­тор, первый блок интегрирования и усреднения и квадратор, подключенный к первому входу блока...
