Медична каталка

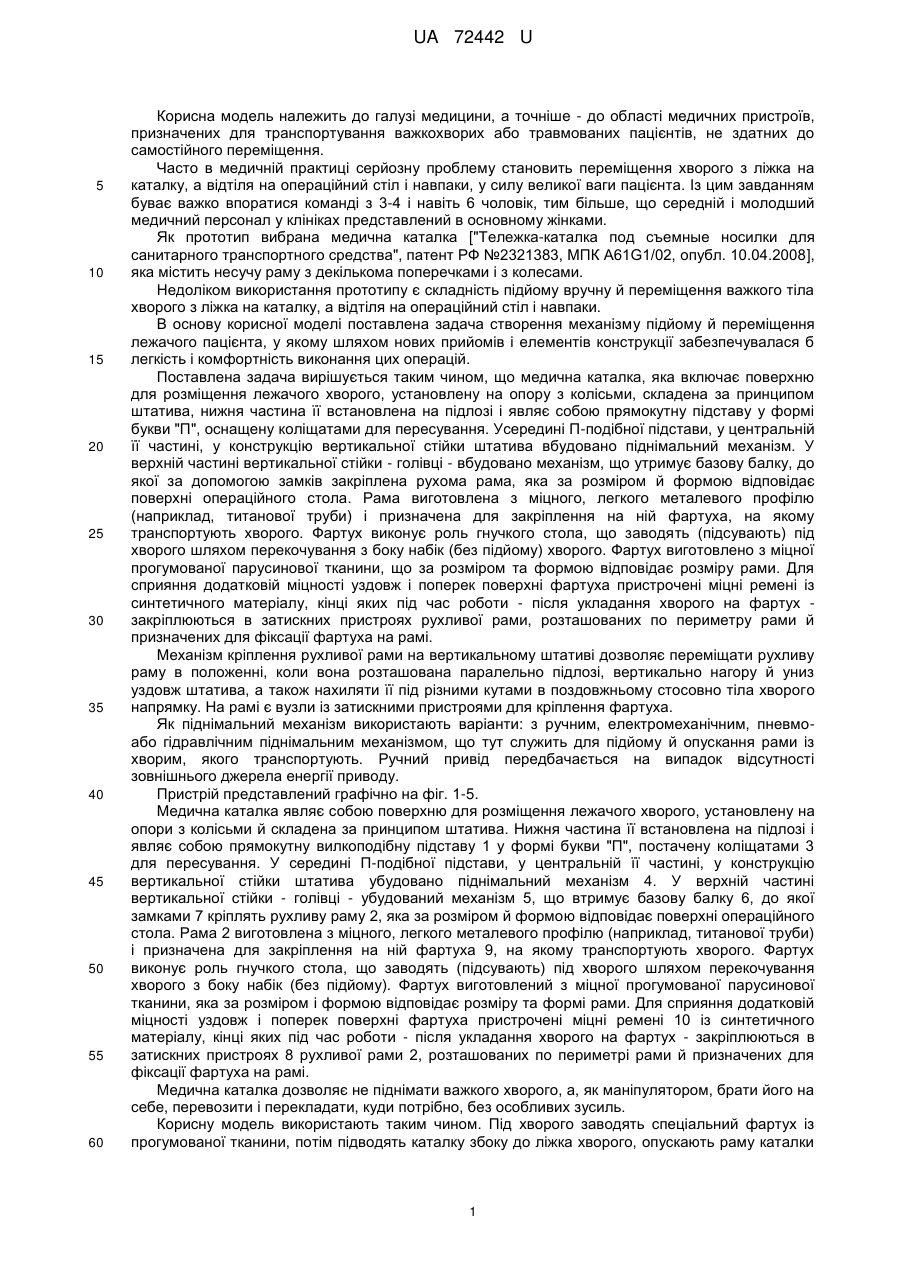

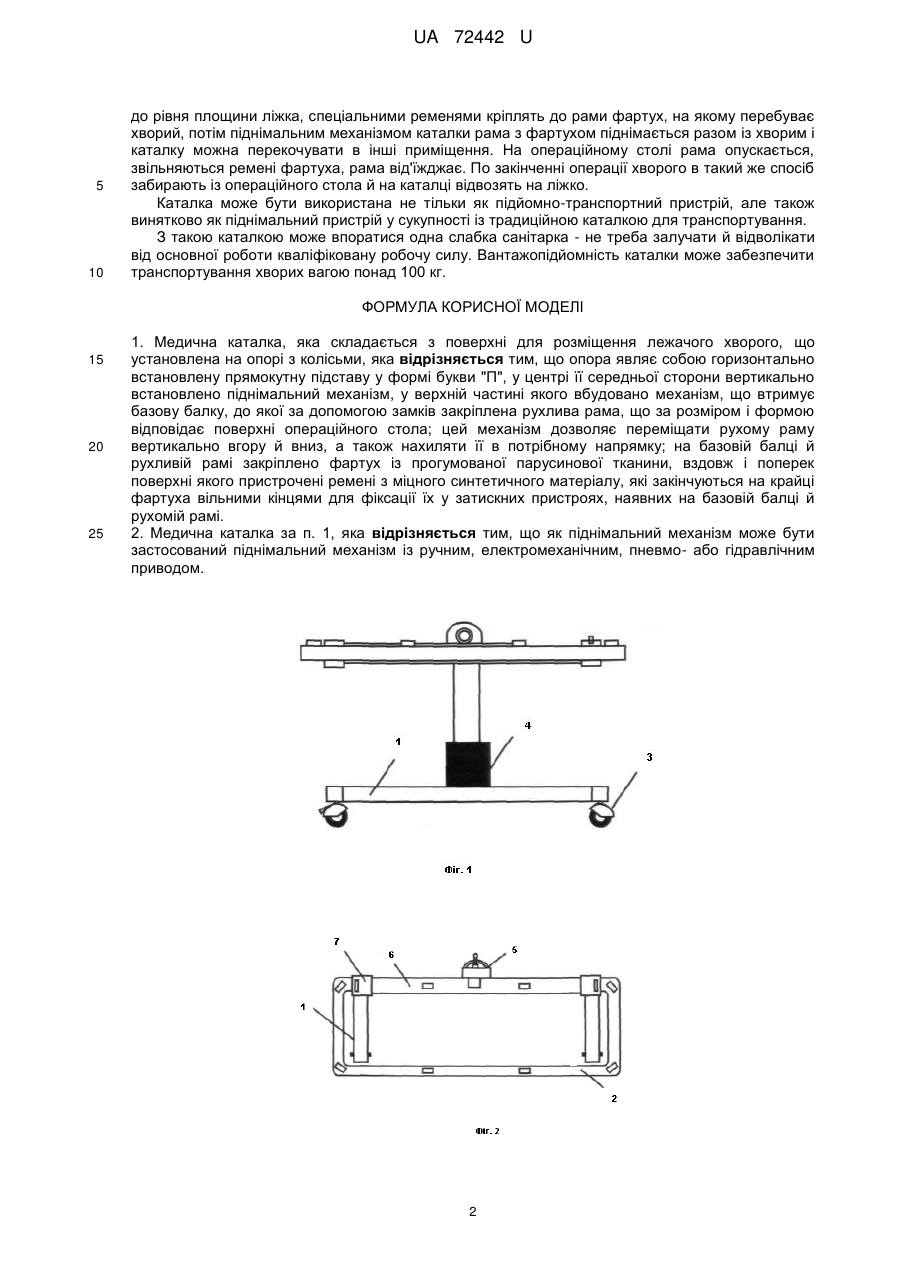

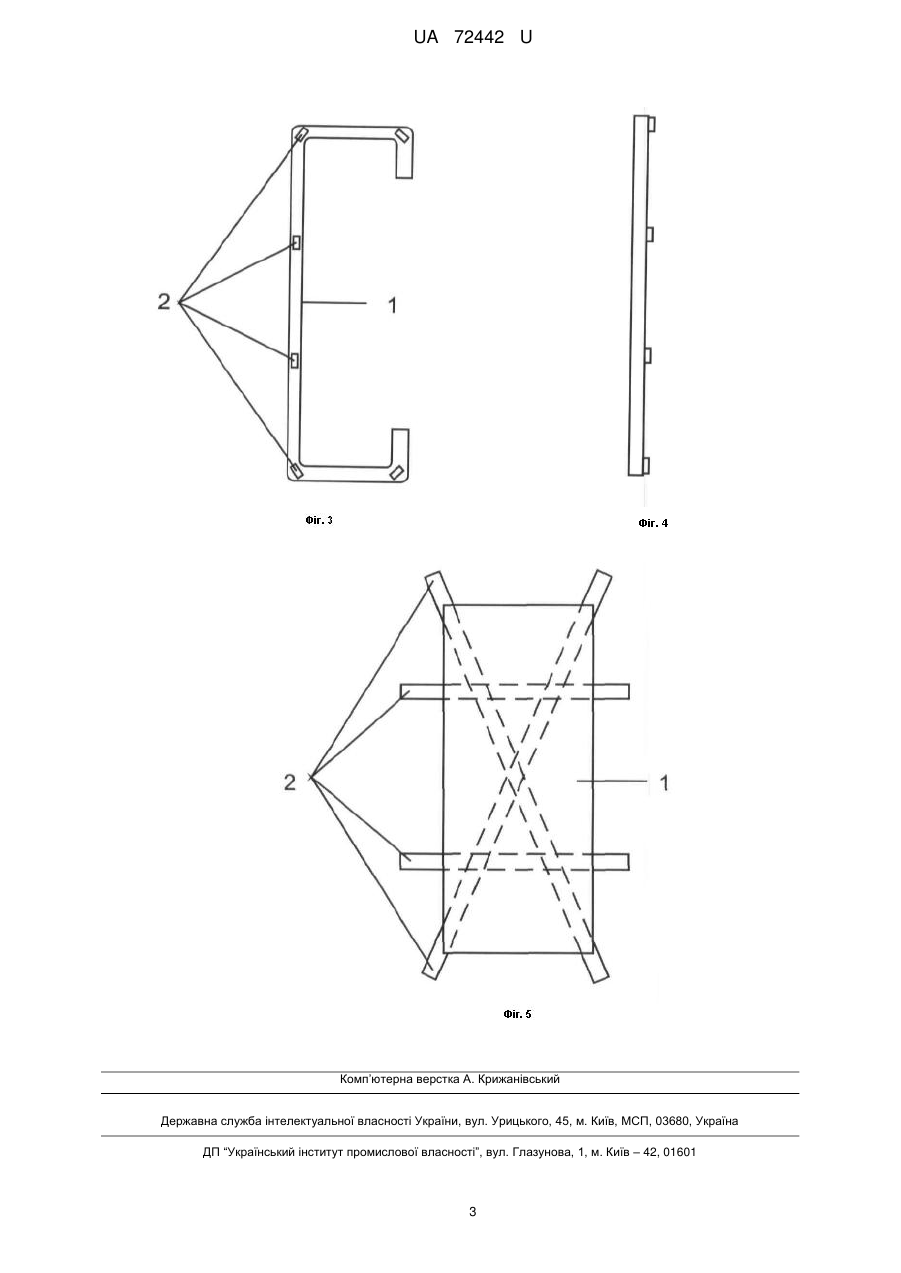

Реферат: UA 72442 U UA 72442 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а точніше - до області медичних пристроїв, призначених для транспортування важкохворих або травмованих пацієнтів, не здатних до самостійного переміщення. Часто в медичній практиці серйозну проблему становить переміщення хворого з ліжка на каталку, а відтіля на операційний стіл і навпаки, у силу великої ваги пацієнта. Із цим завданням буває важко впоратися команді з 3-4 і навіть 6 чоловік, тим більше, що середній і молодший медичний персонал у клініках представлений в основному жінками. Як прототип вибрана медична каталка ["Тележка-каталка под съемные носилки для санитарного транспортного средства", патент РФ №2321383, МПК А61G1/02, опубл. 10.04.2008], яка містить несучу раму з декількома поперечками і з колесами. Недоліком використання прототипу є складність підйому вручну й переміщення важкого тіла хворого з ліжка на каталку, а відтіля на операційний стіл і навпаки. В основу корисної моделі поставлена задача створення механізму підйому й переміщення лежачого пацієнта, у якому шляхом нових прийомів і елементів конструкції забезпечувалася б легкість і комфортність виконання цих операцій. Поставлена задача вирішується таким чином, що медична каталка, яка включає поверхню для розміщення лежачого хворого, установлену на опору з колісьми, складена за принципом штатива, нижня частина її встановлена на підлозі і являє собою прямокутну підставу у формі букви "П", оснащену коліщатами для пересування. Усередині П-подібної підстави, у центральній її частині, у конструкцію вертикальної стійки штатива вбудовано піднімальний механізм. У верхній частині вертикальної стійки - голівці - вбудовано механізм, що утримує базову балку, до якої за допомогою замків закріплена рухома рама, яка за розміром й формою відповідає поверхні операційного стола. Рама виготовлена з міцного, легкого металевого профілю (наприклад, титанової труби) і призначена для закріплення на ній фартуха, на якому транспортують хворого. Фартух виконує роль гнучкого стола, що заводять (підсувають) під хворого шляхом перекочування з боку набік (без підйому) хворого. Фартух виготовлено з міцної прогумованої парусинової тканини, що за розміром та формою відповідає розміру рами. Для сприяння додатковій міцності уздовж і поперек поверхні фартуха пристрочені міцні ремені із синтетичного матеріалу, кінці яких під час роботи - після укладання хворого на фартух закріплюються в затискних пристроях рухливої рами, розташованих по периметру рами й призначених для фіксації фартуха на рамі. Механізм кріплення рухливої рами на вертикальному штативі дозволяє переміщати рухливу раму в положенні, коли вона розташована паралельно підлозі, вертикально нагору й униз уздовж штатива, а також нахиляти її під різними кутами в поздовжньому стосовно тіла хворого напрямку. На рамі є вузли із затискними пристроями для кріплення фартуха. Як піднімальний механізм використають варіанти: з ручним, електромеханічним, пневмоабо гідравлічним піднімальним механізмом, що тут служить для підйому й опускання рами із хворим, якого транспортують. Ручний привід передбачається на випадок відсутності зовнішнього джерела енергії приводу. Пристрій представлений графічно на фіг. 1-5. Медична каталка являє собою поверхню для розміщення лежачого хворого, установлену на опори з колісьми й складена за принципом штатива. Нижня частина її встановлена на підлозі і являє собою прямокутну вилкоподібну підставу 1 у формі букви "П", постачену коліщатами 3 для пересування. У середині П-подібної підстави, у центральній її частині, у конструкцію вертикальної стійки штатива убудовано піднімальний механізм 4. У верхній частині вертикальної стійки - голівці - убудований механізм 5, що втримує базову балку 6, до якої замками 7 кріплять рухливу раму 2, яка за розміром й формою відповідає поверхні операційного стола. Рама 2 виготовлена з міцного, легкого металевого профілю (наприклад, титанової труби) і призначена для закріплення на ній фартуха 9, на якому транспортують хворого. Фартух виконує роль гнучкого стола, що заводять (підсувають) під хворого шляхом перекочування хворого з боку набік (без підйому). Фартух виготовлений з міцної прогумованої парусинової тканини, яка за розміром і формою відповідає розміру та формі рами. Для сприяння додатковій міцності уздовж і поперек поверхні фартуха пристрочені міцні ремені 10 із синтетичного матеріалу, кінці яких під час роботи - після укладання хворого на фартух - закріплюються в затискних пристроях 8 рухливої рами 2, розташованих по периметрі рами й призначених для фіксації фартуха на рамі. Медична каталка дозволяє не піднімати важкого хворого, а, як маніпулятором, брати його на себе, перевозити і перекладати, куди потрібно, без особливих зусиль. Корисну модель використають таким чином. Під хворого заводять спеціальний фартух із прогумованої тканини, потім підводять каталку збоку до ліжка хворого, опускають раму каталки 1 UA 72442 U 5 10 до рівня площини ліжка, спеціальними ременями кріплять до рами фартух, на якому перебуває хворий, потім піднімальним механізмом каталки рама з фартухом піднімається разом із хворим і каталку можна перекочувати в інші приміщення. На операційному столі рама опускається, звільняються ремені фартуха, рама від'їжджає. По закінченні операції хворого в такий же спосіб забирають із операційного стола й на каталці відвозять на ліжко. Каталка може бути використана не тільки як підйомно-транспортний пристрій, але також винятково як піднімальний пристрій у сукупності із традиційною каталкою для транспортування. З такою каталкою може впоратися одна слабка санітарка - не треба залучати й відволікати від основної роботи кваліфіковану робочу силу. Вантажопідйомність каталки може забезпечити транспортування хворих вагою понад 100 кг. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Медична каталка, яка складається з поверхні для розміщення лежачого хворого, що установлена на опорі з колісьми, яка відрізняється тим, що опора являє собою горизонтально встановлену прямокутну підставу у формі букви "П", у центрі її середньої сторони вертикально встановлено піднімальний механізм, у верхній частині якого вбудовано механізм, що втримує базову балку, до якої за допомогою замків закріплена рухлива рама, що за розміром і формою відповідає поверхні операційного стола; цей механізм дозволяє переміщати рухому раму вертикально вгору й вниз, а також нахиляти її в потрібному напрямку; на базовій балці й рухливій рамі закріплено фартух із прогумованої парусинової тканини, вздовж і поперек поверхні якого пристрочені ремені з міцного синтетичного матеріалу, які закінчуються на крайці фартуха вільними кінцями для фіксації їх у затискних пристроях, наявних на базовій балці й рухомій рамі. 2. Медична каталка за п. 1, яка відрізняється тим, що як піднімальний механізм може бути застосований піднімальний механізм із ручним, електромеханічним, пневмо- або гідравлічним приводом. 2 UA 72442 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
