Безтраншейний укладач

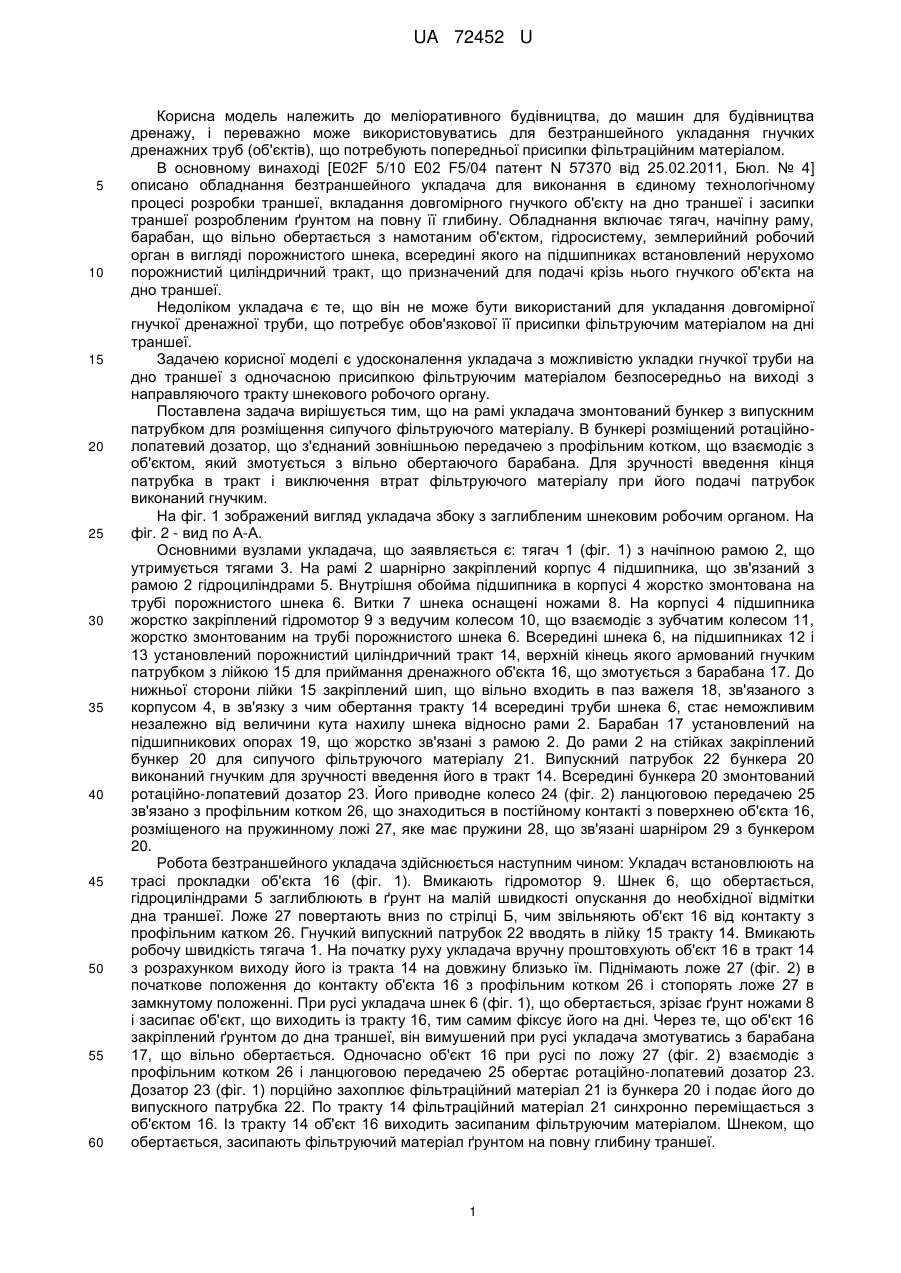

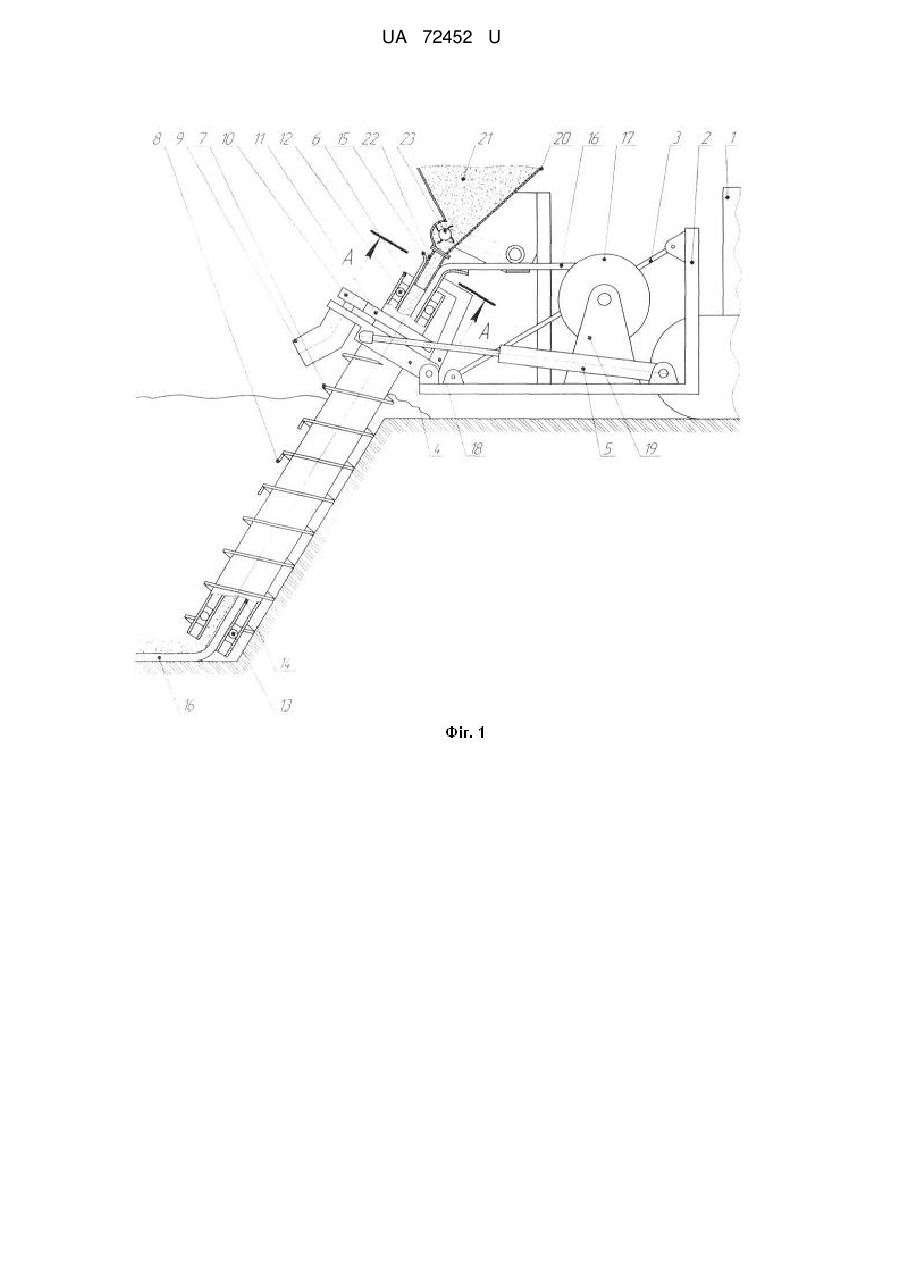

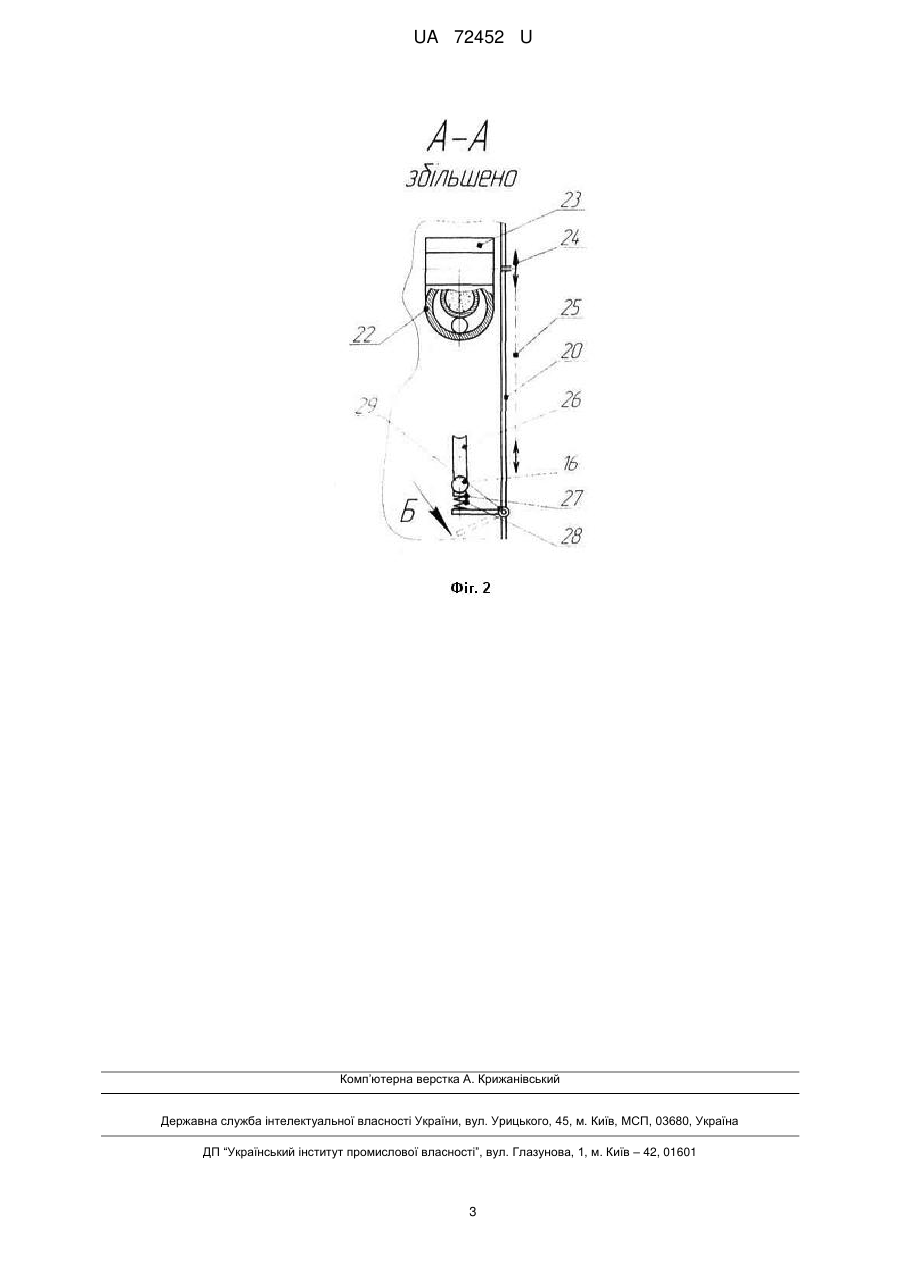

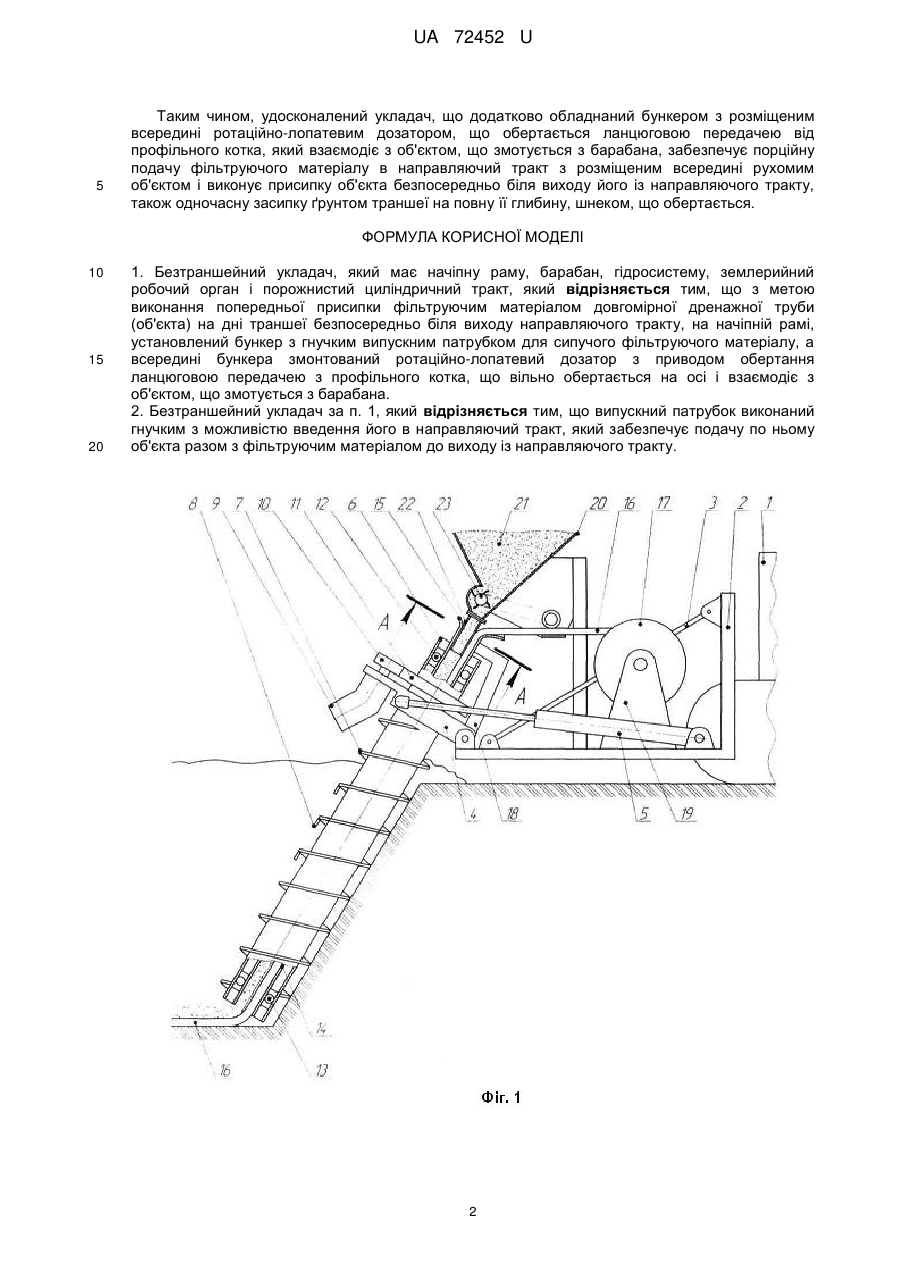

Реферат: Безтраншейний укладач містить начіпну раму, барабан, гідросистему, землерийний робочий орган і порожнистий циліндричний тракт. На начіпній рамі установлений бункер з гнучким випускним патрубком для сипучого фільтруючого матеріалу, а всередині бункера змонтований ротаційно-лопатевий дозатор з приводом обертання ланцюговою передачею з профільного котка, що вільно обертається на осі і взаємодіє з об'єктом, що змотується з барабана. UA 72452 U (12) UA 72452 U UA 72452 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меліоративного будівництва, до машин для будівництва дренажу, і переважно може використовуватись для безтраншейного укладання гнучких дренажних труб (об'єктів), що потребують попередньої присипки фільтраційним матеріалом. В основному винаході [Е02F 5/10 Е02 F5/04 патент N 57370 від 25.02.2011, Бюл. № 4] описано обладнання безтраншейного укладача для виконання в єдиному технологічному процесі розробки траншеї, вкладання довгомірного гнучкого об'єкту на дно траншеї і засипки траншеї розробленим ґрунтом на повну її глибину. Обладнання включає тягач, начіпну раму, барабан, що вільно обертається з намотаним об'єктом, гідросистему, землерийний робочий орган в вигляді порожнистого шнека, всередині якого на підшипниках встановлений нерухомо порожнистий циліндричний тракт, що призначений для подачі крізь нього гнучкого об'єкта на дно траншеї. Недоліком укладача є те, що він не може бути використаний для укладання довгомірної гнучкої дренажної труби, що потребує обов'язкової її присипки фільтруючим матеріалом на дні траншеї. Задачею корисної моделі є удосконалення укладача з можливістю укладки гнучкої труби на дно траншеї з одночасною присипкою фільтруючим матеріалом безпосередньо на виході з направляючого тракту шнекового робочого органу. Поставлена задача вирішується тим, що на рамі укладача змонтований бункер з випускним патрубком для розміщення сипучого фільтруючого матеріалу. В бункері розміщений ротаційнолопатевий дозатор, що з'єднаний зовнішньою передачею з профільним котком, що взаємодіє з об'єктом, який змотується з вільно обертаючого барабана. Для зручності введення кінця патрубка в тракт і виключення втрат фільтруючого матеріалу при його подачі патрубок виконаний гнучким. На фіг. 1 зображений вигляд укладача збоку з заглибленим шнековим робочим органом. На фіг. 2 - вид по А-А. Основними вузлами укладача, що заявляється є: тягач 1 (фіг. 1) з начіпною рамою 2, що утримується тягами 3. На рамі 2 шарнірно закріплений корпус 4 підшипника, що зв'язаний з рамою 2 гідроциліндрами 5. Внутрішня обойма підшипника в корпусі 4 жорстко змонтована на трубі порожнистого шнека 6. Витки 7 шнека оснащені ножами 8. На корпусі 4 підшипника жорстко закріплений гідромотор 9 з ведучим колесом 10, що взаємодіє з зубчатим колесом 11, жорстко змонтованим на трубі порожнистого шнека 6. Всередині шнека 6, на підшипниках 12 і 13 установлений порожнистий циліндричний тракт 14, верхній кінець якого армований гнучким патрубком з лійкою 15 для приймання дренажного об'єкта 16, що змотується з барабана 17. До нижньої сторони лійки 15 закріплений шип, що вільно входить в паз важеля 18, зв'язаного з корпусом 4, в зв'язку з чим обертання тракту 14 всередині труби шнека 6, стає неможливим незалежно від величини кута нахилу шнека відносно рами 2. Барабан 17 установлений на підшипникових опорах 19, що жорстко зв'язані з рамою 2. До рами 2 на стійках закріплений бункер 20 для сипучого фільтруючого матеріалу 21. Випускний патрубок 22 бункера 20 виконаний гнучким для зручності введення його в тракт 14. Всередині бункера 20 змонтований ротаційно-лопатевий дозатор 23. Його приводне колесо 24 (фіг. 2) ланцюговою передачею 25 зв'язано з профільним котком 26, що знаходиться в постійному контакті з поверхнею об'єкта 16, розміщеного на пружинному ложі 27, яке має пружини 28, що зв'язані шарніром 29 з бункером 20. Робота безтраншейного укладача здійснюється наступним чином: Укладач встановлюють на трасі прокладки об'єкта 16 (фіг. 1). Вмикають гідромотор 9. Шнек 6, що обертається, гідроциліндрами 5 заглиблюють в ґрунт на малій швидкості опускання до необхідної відмітки дна траншеї. Ложе 27 повертають вниз по стрілці Б, чим звільняють об'єкт 16 від контакту з профільним катком 26. Гнучкий випускний патрубок 22 вводять в лійку 15 тракту 14. Вмикають робочу швидкість тягача 1. На початку руху укладача вручну проштовхують об'єкт 16 в тракт 14 з розрахунком виходу його із тракта 14 на довжину близько їм. Піднімають ложе 27 (фіг. 2) в початкове положення до контакту об'єкта 16 з профільним котком 26і стопорять ложе 27 в замкнутому положенні. При русі укладача шнек 6 (фіг. 1), що обертається, зрізає ґрунт ножами 8 і засипає об'єкт, що виходить із тракту 16, тим самим фіксує його на дні. Через те, що об'єкт 16 закріплений ґрунтом до дна траншеї, він вимушений при русі укладача змотуватись з барабана 17, що вільно обертається. Одночасно об'єкт 16 при русі по ложу 27 (фіг. 2) взаємодіє з профільним котком 26 і ланцюговою передачею 25 обертає ротаційно-лопатевий дозатор 23. Дозатор 23 (фіг. 1) порційно захоплює фільтраційний матеріал 21 із бункера 20 і подає його до випускного патрубка 22. По тракту 14 фільтраційний матеріал 21 синхронно переміщається з об'єктом 16. Із тракту 14 об'єкт 16 виходить засипаним фільтруючим матеріалом. Шнеком, що обертається, засипають фільтруючий матеріал ґрунтом на повну глибину траншеї. 1 UA 72452 U 5 Таким чином, удосконалений укладач, що додатково обладнаний бункером з розміщеним всередині ротаційно-лопатевим дозатором, що обертається ланцюговою передачею від профільного котка, який взаємодіє з об'єктом, що змотується з барабана, забезпечує порційну подачу фільтруючого матеріалу в направляючий тракт з розміщеним всередині рухомим об'єктом і виконує присипку об'єкта безпосередньо біля виходу його із направляючого тракту, також одночасну засипку ґрунтом траншеї на повну її глибину, шнеком, що обертається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Безтраншейний укладач, який має начіпну раму, барабан, гідросистему, землерийний робочий орган і порожнистий циліндричний тракт, який відрізняється тим, що з метою виконання попередньої присипки фільтруючим матеріалом довгомірної дренажної труби (об'єкта) на дні траншеї безпосередньо біля виходу направляючого тракту, на начіпній рамі, установлений бункер з гнучким випускним патрубком для сипучого фільтруючого матеріалу, а всередині бункера змонтований ротаційно-лопатевий дозатор з приводом обертання ланцюговою передачею з профільного котка, що вільно обертається на осі і взаємодіє з об'єктом, що змотується з барабана. 2. Безтраншейний укладач за п. 1, який відрізняється тим, що випускний патрубок виконаний гнучким з можливістю введення його в направляючий тракт, який забезпечує подачу по ньому об'єкта разом з фільтруючим матеріалом до виходу із направляючого тракту. 2 UA 72452 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
