Трубоукладач безтраншейний

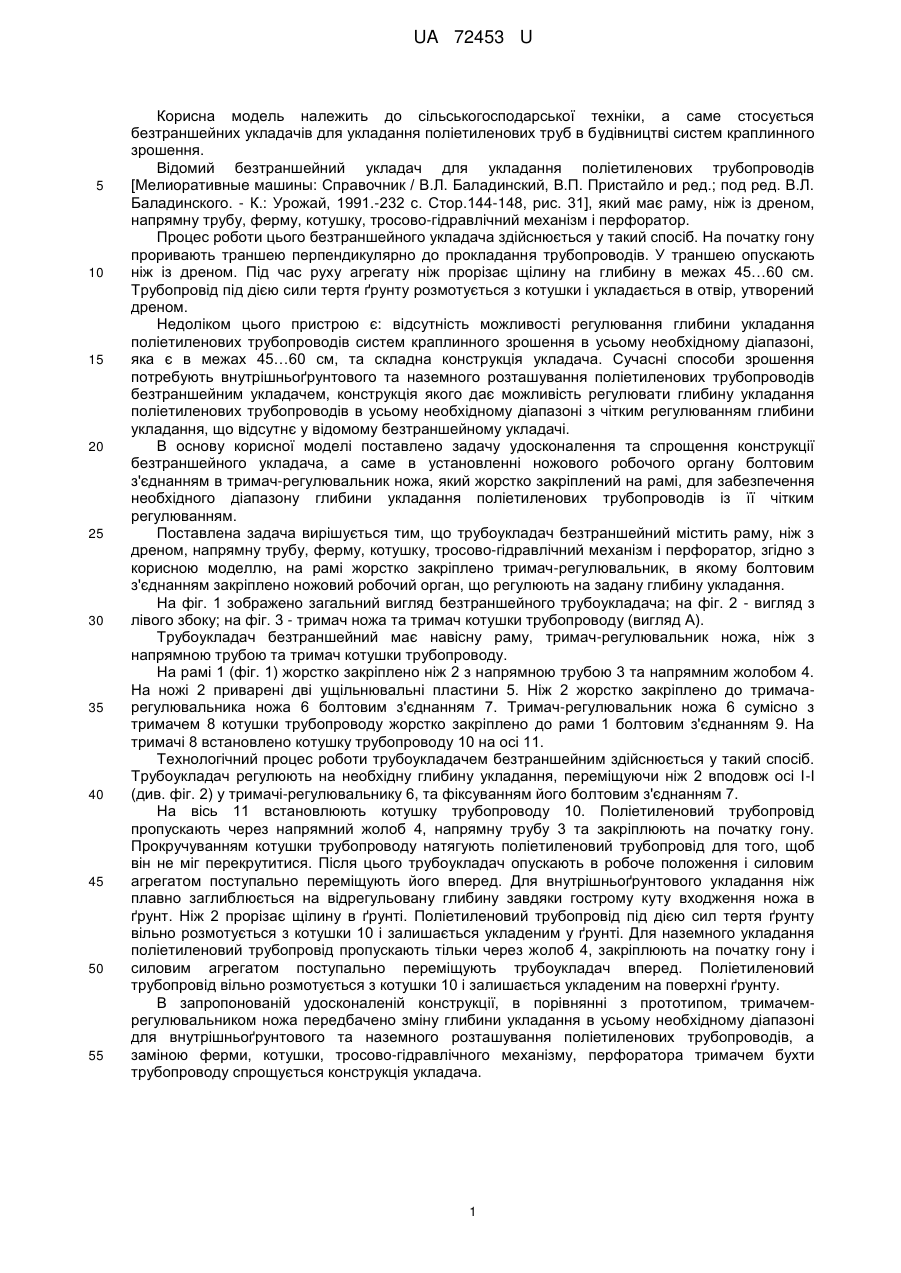

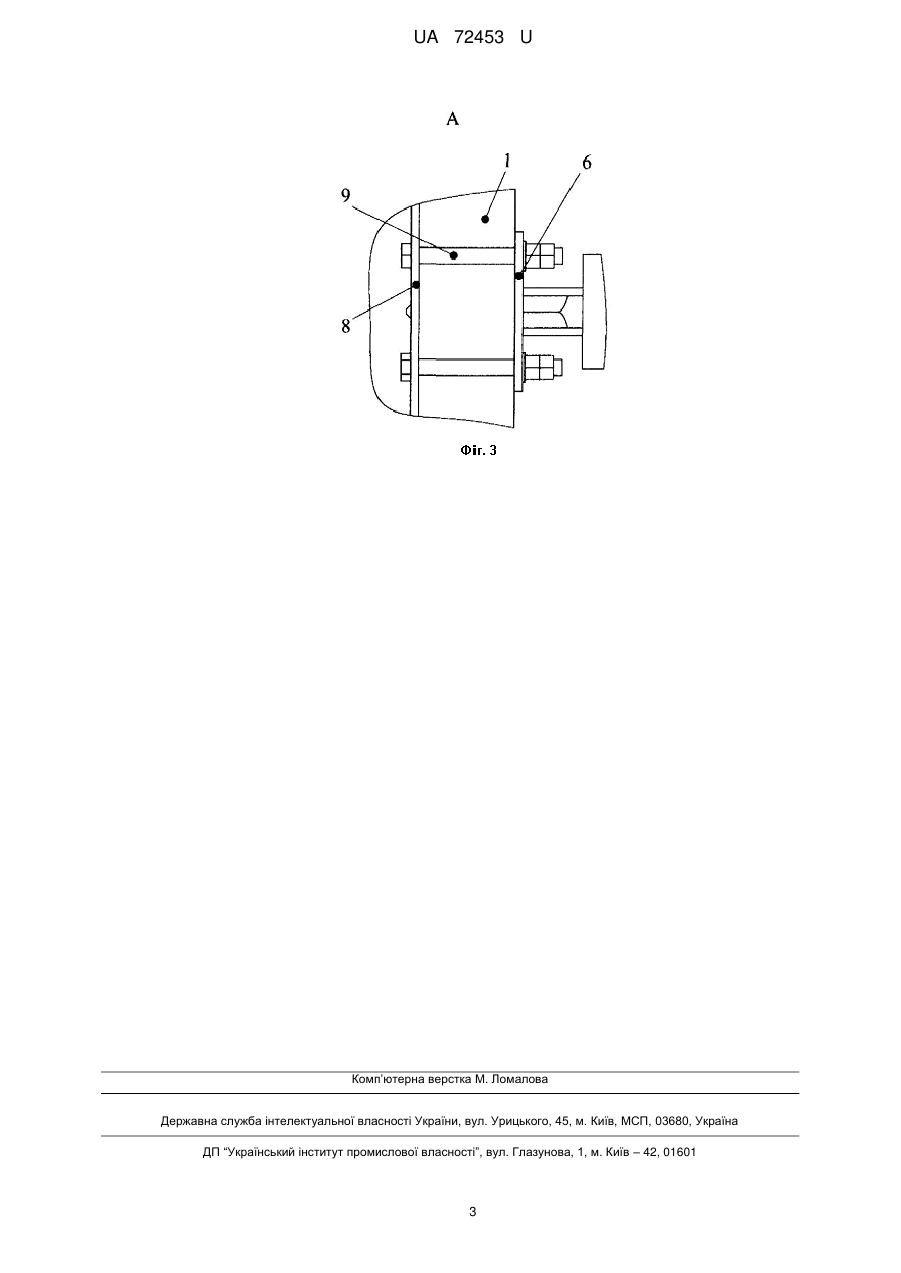

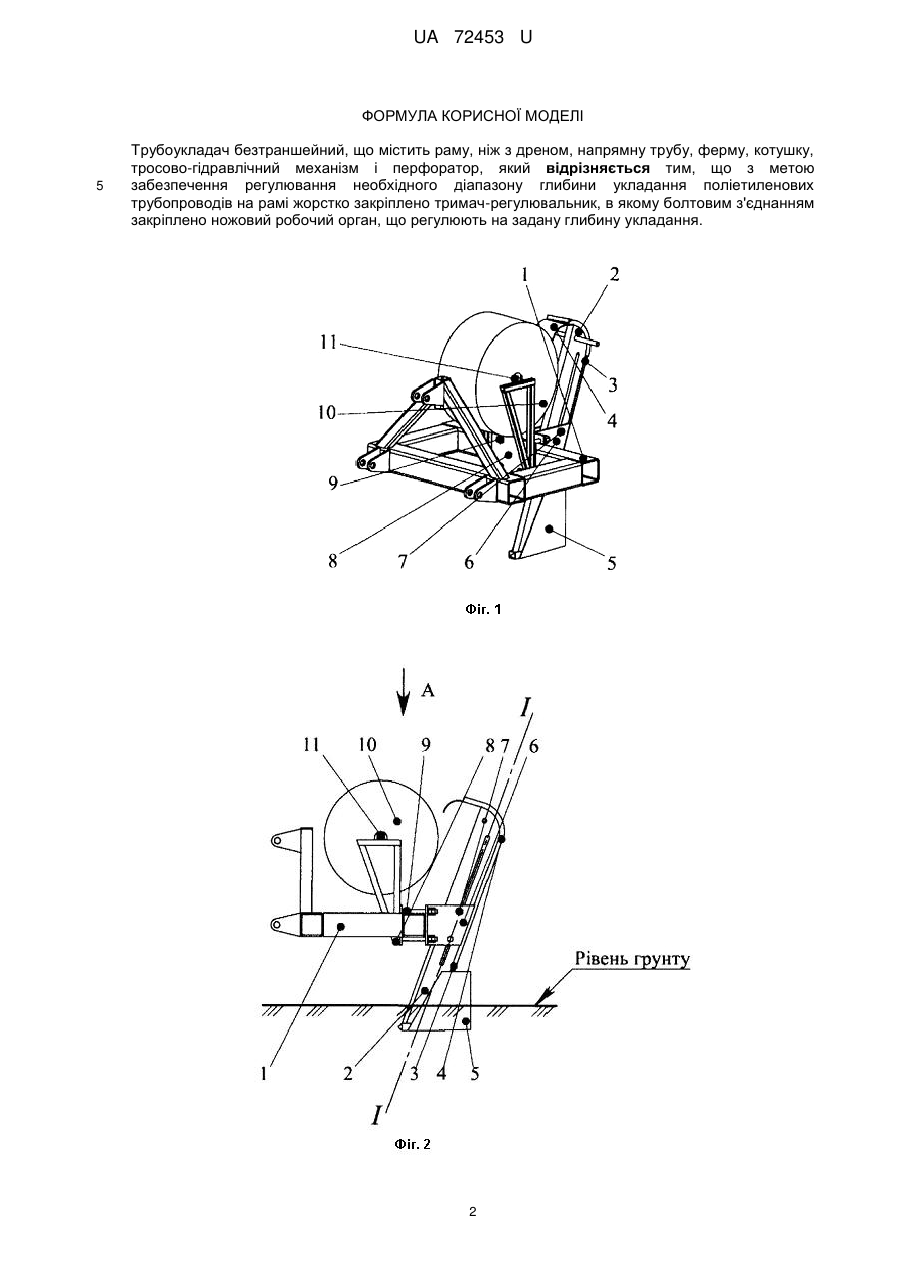

Реферат: Трубоукладач безтраншейний містить раму, ніж з дреном, напрямну трубу, ферму, котушку, тросово-гідравлічний механізм і перфоратор. На рамі жорстко закріплено тримачрегулювальник, в якому болтовим з'єднанням закріплено ножовий робочий орган, що регулюють на задану глибину укладання. UA 72453 U (12) UA 72453 U UA 72453 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарської техніки, а саме стосується безтраншейних укладачів для укладання поліетиленових труб в будівництві систем краплинного зрошення. Відомий безтраншейний укладач для укладання поліетиленових трубопроводів [Мелиоративные машины: Справочник / В.Л. Баладинский, В.П. Пристайло и ред.; под ред. В.Л. Баладинского. - К.: Урожай, 1991.-232 с. Стор.144-148, рис. 31], який має раму, ніж із дреном, напрямну трубу, ферму, котушку, тросово-гідравлічний механізм і перфоратор. Процес роботи цього безтраншейного укладача здійснюється у такий спосіб. На початку гону проривають траншею перпендикулярно до прокладання трубопроводів. У траншею опускають ніж із дреном. Під час руху агрегату ніж прорізає щілину на глибину в межах 45…60 см. Трубопровід під дією сили тертя ґрунту розмотується з котушки і укладається в отвір, утворений дреном. Недоліком цього пристрою є: відсутність можливості регулювання глибини укладання поліетиленових трубопроводів систем краплинного зрошення в усьому необхідному діапазоні, яка є в межах 45…60 см, та складна конструкція укладача. Сучасні способи зрошення потребують внутрішньоґрунтового та наземного розташування поліетиленових трубопроводів безтраншейним укладачем, конструкція якого дає можливість регулювати глибину укладання поліетиленових трубопроводів в усьому необхідному діапазоні з чітким регулюванням глибини укладання, що відсутнє у відомому безтраншейному укладачі. В основу корисної моделі поставлено задачу удосконалення та спрощення конструкції безтраншейного укладача, а саме в установленні ножового робочого органу болтовим з'єднанням в тримач-регулювальник ножа, який жорстко закріплений на рамі, для забезпечення необхідного діапазону глибини укладання поліетиленових трубопроводів із її чітким регулюванням. Поставлена задача вирішується тим, що трубоукладач безтраншейний містить раму, ніж з дреном, напрямну трубу, ферму, котушку, тросово-гідравлічний механізм і перфоратор, згідно з корисною моделлю, на рамі жорстко закріплено тримач-регулювальник, в якому болтовим з'єднанням закріплено ножовий робочий орган, що регулюють на задану глибину укладання. На фіг. 1 зображено загальний вигляд безтраншейного трубоукладача; на фіг. 2 - вигляд з лівого збоку; на фіг. 3 - тримач ножа та тримач котушки трубопроводу (вигляд А). Трубоукладач безтраншейний має навісну раму, тримач-регулювальник ножа, ніж з напрямною трубою та тримач котушки трубопроводу. На рамі 1 (фіг. 1) жорстко закріплено ніж 2 з напрямною трубою 3 та напрямним жолобом 4. На ножі 2 приварені дві ущільнювальні пластини 5. Ніж 2 жорстко закріплено до тримачарегулювальника ножа 6 болтовим з'єднанням 7. Тримач-регулювальник ножа 6 сумісно з тримачем 8 котушки трубопроводу жорстко закріплено до рами 1 болтовим з'єднанням 9. На тримачі 8 встановлено котушку трубопроводу 10 на осі 11. Технологічний процес роботи трубоукладачем безтраншейним здійснюється у такий спосіб. Трубоукладач регулюють на необхідну глибину укладання, переміщуючи ніж 2 вподовж осі І-І (див. фіг. 2) у тримачі-регулювальнику 6, та фіксуванням його болтовим з'єднанням 7. На вісь 11 встановлюють котушку трубопроводу 10. Поліетиленовий трубопровід пропускають через напрямний жолоб 4, напрямну трубу 3 та закріплюють на початку гону. Прокручуванням котушки трубопроводу натягують поліетиленовий трубопровід для того, щоб він не міг перекрутитися. Після цього трубоукладач опускають в робоче положення і силовим агрегатом поступально переміщують його вперед. Для внутрішньоґрунтового укладання ніж плавно заглиблюється на відрегульовану глибину завдяки гострому куту входження ножа в ґрунт. Ніж 2 прорізає щілину в ґрунті. Поліетиленовий трубопровід під дією сил тертя ґрунту вільно розмотується з котушки 10 і залишається укладеним у ґрунті. Для наземного укладання поліетиленовий трубопровід пропускають тільки через жолоб 4, закріплюють на початку гону і силовим агрегатом поступально переміщують трубоукладач вперед. Поліетиленовий трубопровід вільно розмотується з котушки 10 і залишається укладеним на поверхні ґрунту. В запропонованій удосконаленій конструкції, в порівнянні з прототипом, тримачемрегулювальником ножа передбачено зміну глибини укладання в усьому необхідному діапазоні для внутрішньоґрунтового та наземного розташування поліетиленових трубопроводів, а заміною ферми, котушки, тросово-гідравлічного механізму, перфоратора тримачем бухти трубопроводу спрощується конструкція укладача. 1 UA 72453 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Трубоукладач безтраншейний, що містить раму, ніж з дреном, напрямну трубу, ферму, котушку, тросово-гідравлічний механізм і перфоратор, який відрізняється тим, що з метою забезпечення регулювання необхідного діапазону глибини укладання поліетиленових трубопроводів на рамі жорстко закріплено тримач-регулювальник, в якому болтовим з'єднанням закріплено ножовий робочий орган, що регулюють на задану глибину укладання. 2 UA 72453 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
