Регулятор перепаду тиску

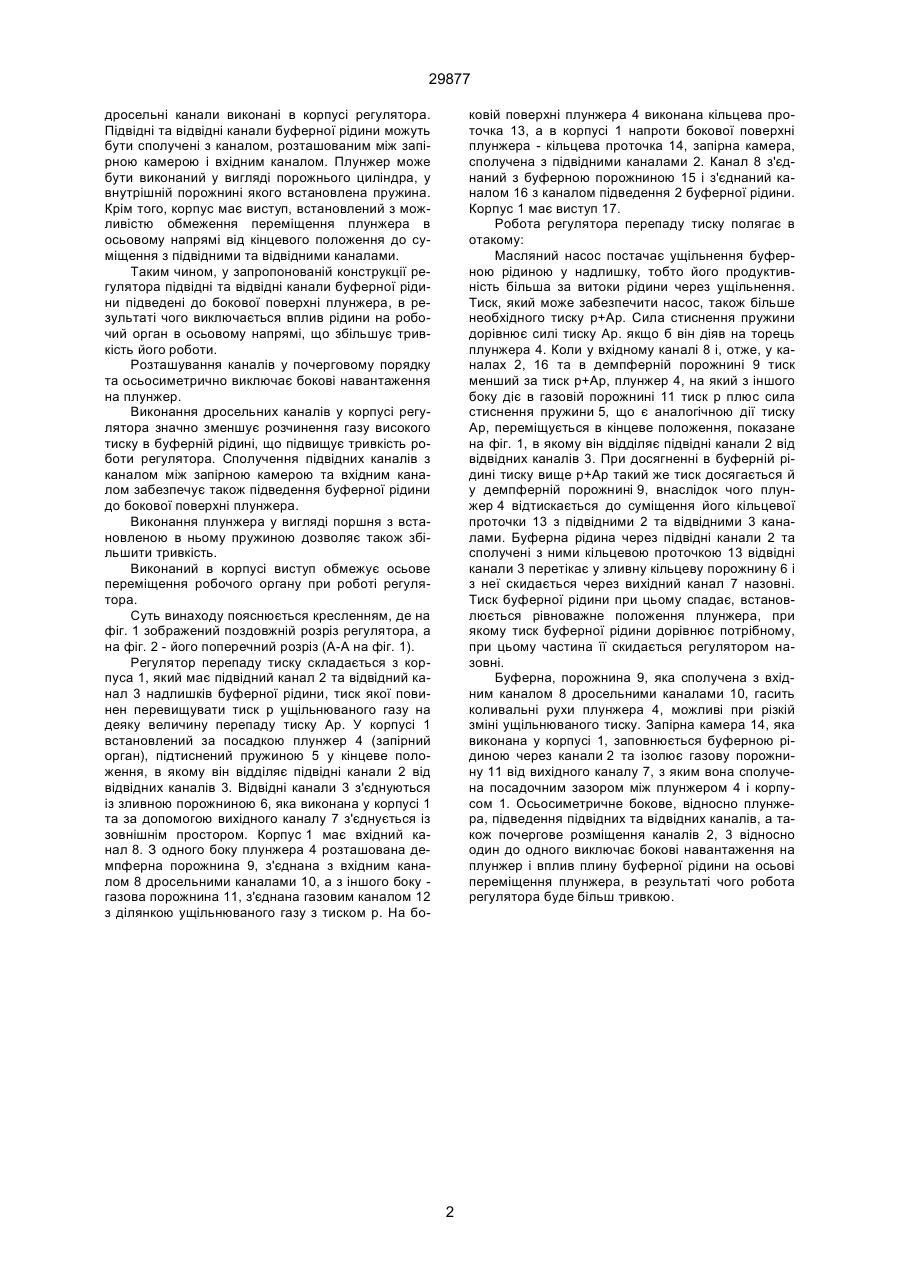

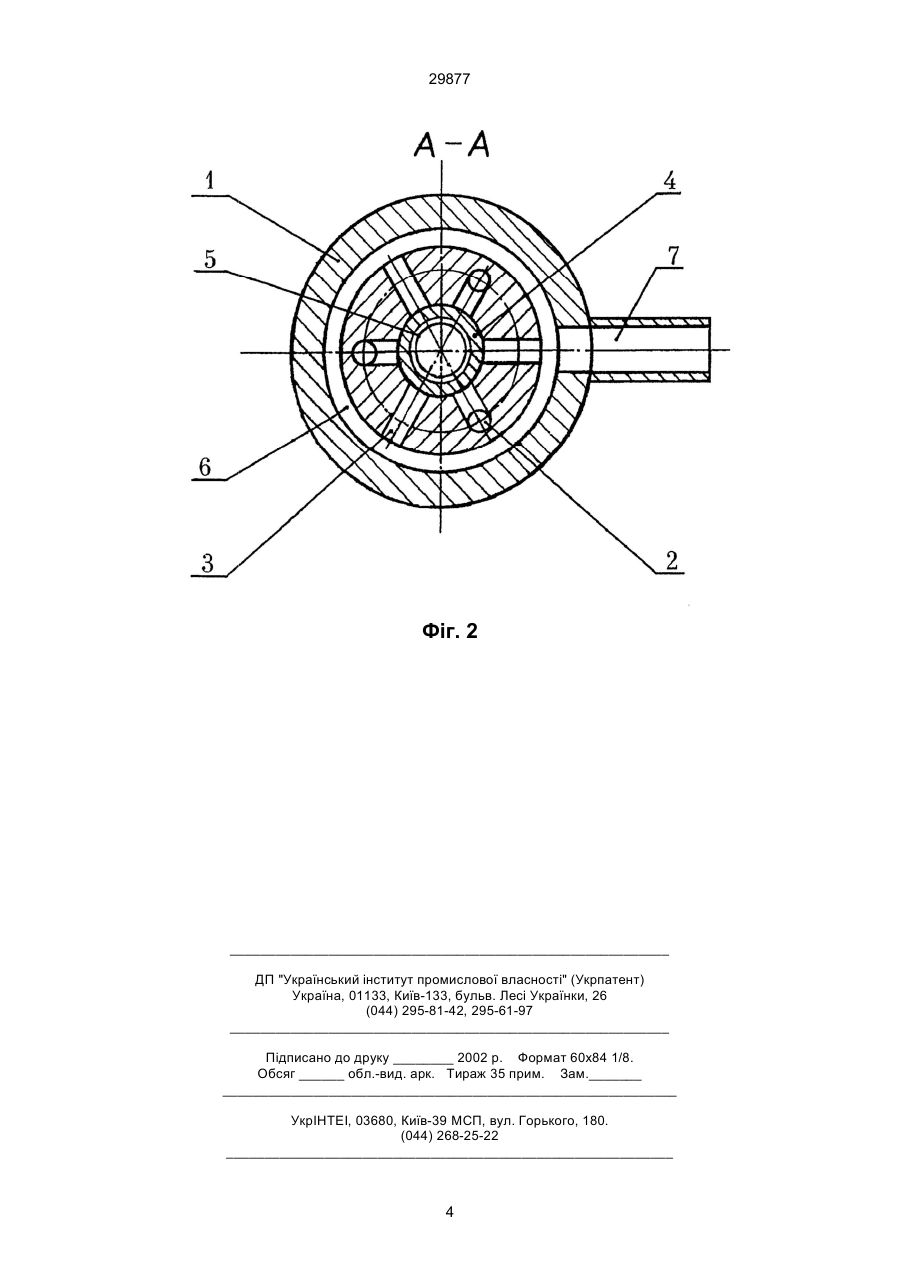

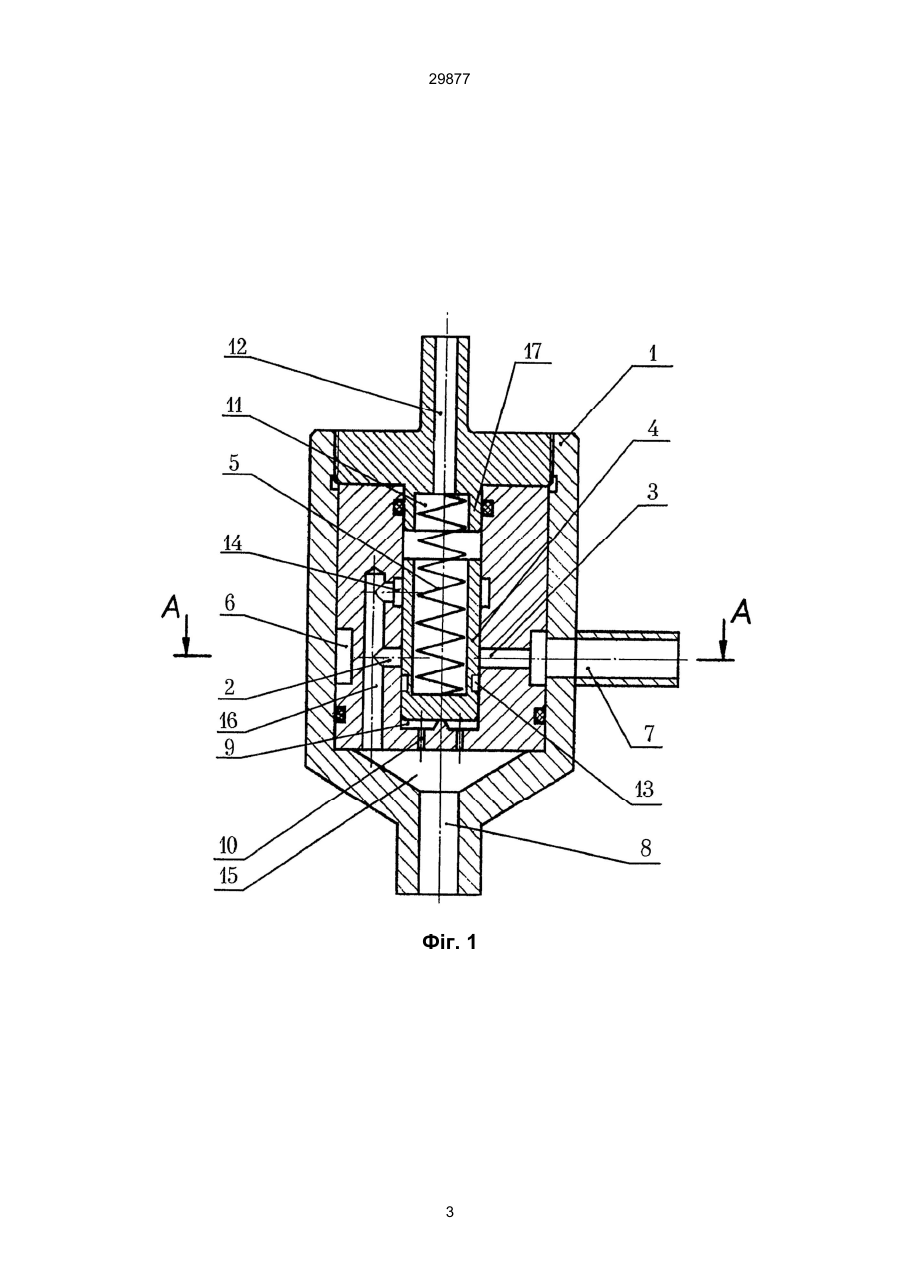

1. Регулятор перепаду тиску, який містить корпус з вхідним та вихідним каналами, запірний орган у вигляді плунжера, який має пружину і встановлений з можливістю осьового переміщення, запірну камеру, з'єднану каналом з вхідним каналом, буферну порожнину з дросельними каналами, що відрізняється тим, що у корпусі виконані підвідні та відвідні канали буферної рідини, з'єднані відповідно з вхідним та вихідним каналами, при цьому підвідні та відвідні канали підведені до бокової поверхні запірного органу, яка має кільцеву проточку. 2. Регулятор за п. 1, що відрізняється тим, що підвідні та відвідні канали підведені осьосиметрично. 29877 дросельні канали виконані в корпусі регулятора. Підвідні та відвідні канали буферної рідини можуть бути сполучені з каналом, розташованим між запірною камерою і вхідним каналом. Плунжер може бути виконаний у вигляді порожнього циліндра, у внутрішній порожнині якого встановлена пружина. Крім того, корпус має виступ, встановлений з можливістю обмеження переміщення плунжера в осьовому напрямі від кінцевого положення до суміщення з підвідними та відвідними каналами. Таким чином, у запропонованій конструкції регулятора підвідні та відвідні канали буферної рідини підведені до бокової поверхні плунжера, в результаті чого виключається вплив рідини на робочий орган в осьовому напрямі, що збільшує тривкість його роботи. Розташування каналів у почерговому порядку та осьосиметрично виключає бокові навантаження на плунжер. Виконання дросельних каналів у корпусі регулятора значно зменшує розчинення газу високого тиску в буферній рідині, що підвищує тривкість роботи регулятора. Сполучення підвідних каналів з каналом між запірною камерою та вхідним каналом забезпечує також підведення буферної рідини до бокової поверхні плунжера. Виконання плунжера у вигляді поршня з встановленою в ньому пружиною дозволяє також збільшити тривкість. Виконаний в корпусі виступ обмежує осьове переміщення робочого органу при роботі регулятора. Суть винаходу пояснюється кресленням, де на фіг. 1 зображений поздовжній розріз регулятора, а на фіг. 2 - його поперечний розріз (А-А на фіг. 1). Регулятор перепаду тиску складається з корпуса 1, який має підвідний канал 2 та відвідний канал 3 надлишків буферної рідини, тиск якої повинен перевищувати тиск р ущільнюваного газу на деяку величину перепаду тиску Ар. У корпусі 1 встановлений за посадкою плунжер 4 (запірний орган), підтиснений пружиною 5 у кінцеве положення, в якому він відділяє підвідні канали 2 від відвідних каналів 3. Відвідні канали 3 з'єднуються із зливною порожниною 6, яка виконана у корпусі 1 та за допомогою вихідного каналу 7 з'єднується із зовнішнім простором. Корпус 1 має вхідний канал 8. З одного боку плунжера 4 розташована демпферна порожнина 9, з'єднана з вхідним каналом 8 дросельними каналами 10, а з іншого боку газова порожнина 11, з'єднана газовим каналом 12 з ділянкою ущільнюваного газу з тиском р. На бо ковій поверхні плунжера 4 виконана кільцева проточка 13, а в корпусі 1 напроти бокової поверхні плунжера - кільцева проточка 14, запірна камера, сполучена з підвідними каналами 2. Канал 8 з'єднаний з буферною порожниною 15 і з'єднаний каналом 16 з каналом підведення 2 буферної рідини. Корпус 1 має виступ 17. Робота регулятора перепаду тиску полягає в отакому: Масляний насос постачає ущільнення буферною рідиною у надлишку, тобто його продуктивність більша за витоки рідини через ущільнення. Тиск, який може забезпечити насос, також більше необхідного тиску р+Ар. Сила стиснення пружини дорівнює силі тиску Ар. якщо б він діяв на торець плунжера 4. Коли у вхідному каналі 8 і, отже, у каналах 2, 16 та в демпферній порожнині 9 тиск менший за тиск р+Ар, плунжер 4, на який з іншого боку діє в газовій порожнині 11 тиск р плюс сила стиснення пружини 5, що є аналогічною дії тиску Ар, переміщується в кінцеве положення, показане на фіг. 1, в якому він відділяє підвідні канали 2 від відвідних каналів 3. При досягненні в буферній рідині тиску вище р+Ар такий же тиск досягається й у демпферній порожнині 9, внаслідок чого плунжер 4 відтискається до суміщення його кільцевої проточки 13 з підвідними 2 та відвідними 3 каналами. Буферна рідина через підвідні канали 2 та сполучені з ними кільцевою проточкою 13 відвідні канали 3 перетікає у зливну кільцеву порожнину 6 і з неї скидається через вихідний канал 7 назовні. Тиск буферної рідини при цьому спадає, встановлюється рівноважне положення плунжера, при якому тиск буферної рідини дорівнює потрібному, при цьому частина її скидається регулятором назовні. Буферна, порожнина 9, яка сполучена з вхідним каналом 8 дросельними каналами 10, гасить коливальні рухи плунжера 4, можливі при різкій зміні ущільнюваного тиску. Запірна камера 14, яка виконана у корпусі 1, заповнюється буферною рідиною через канали 2 та ізолює газову порожнину 11 від вихідного каналу 7, з яким вона сполучена посадочним зазором між плунжером 4 і корпусом 1. Осьосиметричне бокове, відносно плунжера, підведення підвідних та відвідних каналів, а також почергове розміщення каналів 2, 3 відносно один до одного виключає бокові навантаження на плунжер і вплив плину буферної рідини на осьові переміщення плунжера, в результаті чого робота регулятора буде більш тривкою. 2 29877 Фіг. 1 3 29877 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
