Композиція для очищення та дезінфекції поверхонь будівельних матеріалів

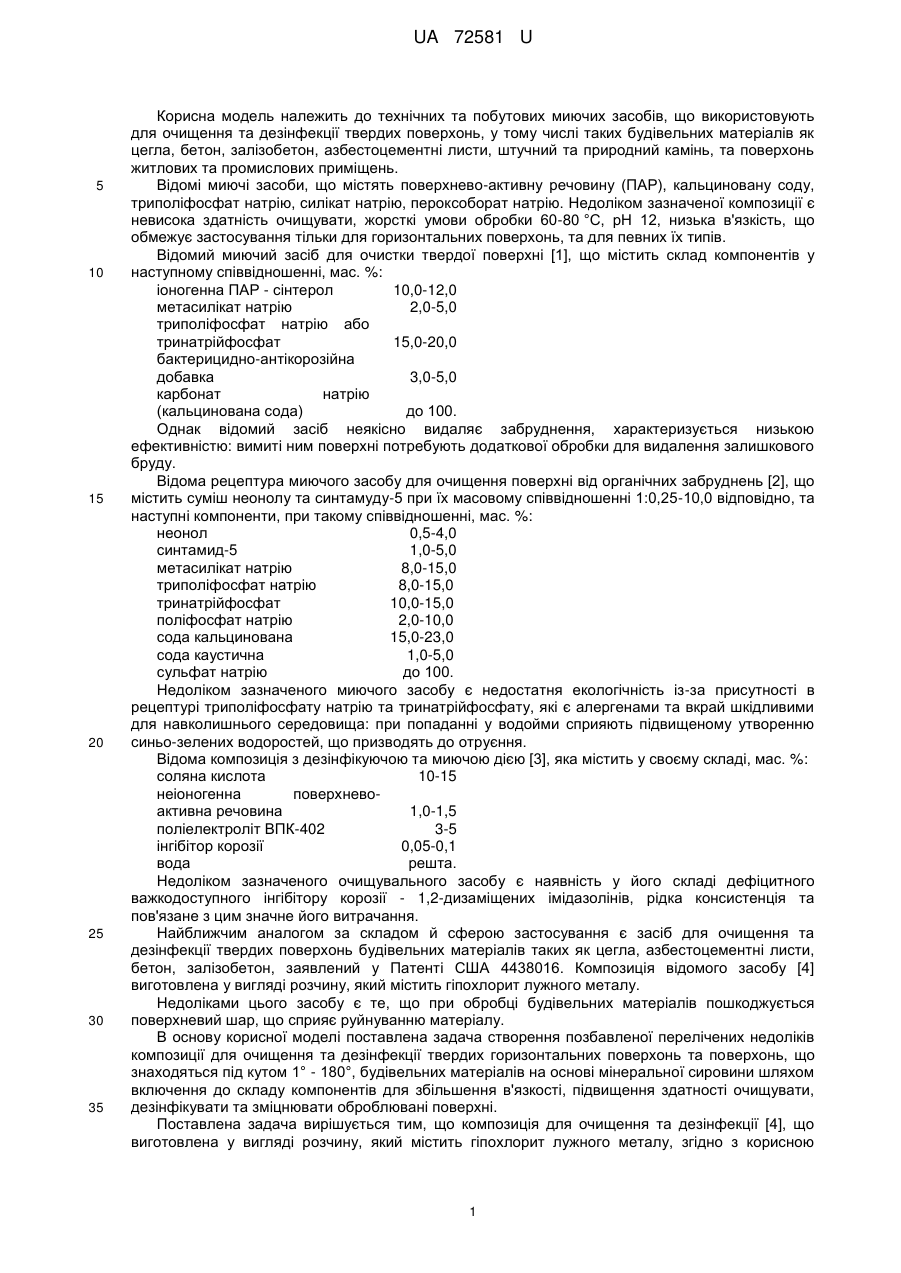

Реферат: UA 72581 U UA 72581 U 5 10 15 20 25 30 35 Корисна модель належить до технічних та побутових миючих засобів, що використовують для очищення та дезінфекції твердих поверхонь, у тому числі таких будівельних матеріалів як цегла, бетон, залізобетон, азбестоцементні листи, штучний та природний камінь, та поверхонь житлових та промислових приміщень. Відомі миючі засоби, що містять поверхнево-активну речовину (ПАР), кальциновану соду, триполіфосфат натрію, силікат натрію, пероксоборат натрію. Недоліком зазначеної композиції є невисока здатність очищувати, жорсткі умови обробки 60-80 °C, рН 12, низька в'язкість, що обмежує застосування тільки для горизонтальних поверхонь, та для певних їх типів. Відомий миючий засіб для очистки твердої поверхні [1], що містить склад компонентів у наступному співвідношенні, мас. %: іоногенна ПАР - сінтерол 10,0-12,0 метасилікат натрію 2,0-5,0 триполіфосфат натрію або тринатрійфосфат 15,0-20,0 бактерицидно-антікорозійна добавка 3,0-5,0 карбонат натрію (кальцинована сода) до 100. Однак відомий засіб неякісно видаляє забруднення, характеризується низькою ефективністю: вимиті ним поверхні потребують додаткової обробки для видалення залишкового бруду. Відома рецептура миючого засобу для очищення поверхні від органічних забруднень [2], що містить суміш неонолу та синтамуду-5 при їх масовому співвідношенні 1:0,25-10,0 відповідно, та наступні компоненти, при такому співвідношенні, мас. %: неонол 0,5-4,0 синтамид-5 1,0-5,0 метасилікат натрію 8,0-15,0 триполіфосфат натрію 8,0-15,0 тринатрійфосфат 10,0-15,0 поліфосфат натрію 2,0-10,0 сода кальцинована 15,0-23,0 сода каустична 1,0-5,0 сульфат натрію до 100. Недоліком зазначеного миючого засобу є недостатня екологічність із-за присутності в рецептурі триполіфосфату натрію та тринатрійфосфату, які є алергенами та вкрай шкідливими для навколишнього середовища: при попаданні у водойми сприяють підвищеному утворенню синьо-зелених водоростей, що призводять до отруєння. Відома композиція з дезінфікуючою та миючою дією [3], яка містить у своєму складі, мас. %: соляна кислота 10-15 неіоногенна поверхневоактивна речовина 1,0-1,5 поліелектроліт ВПК-402 3-5 інгібітор корозії 0,05-0,1 вода решта. Недоліком зазначеного очищувального засобу є наявність у його складі дефіцитного важкодоступного інгібітору корозії - 1,2-дизаміщених імідазолінів, рідка консистенція та пов'язане з цим значне його витрачання. Найближчим аналогом за складом й сферою застосування є засіб для очищення та дезінфекції твердих поверхонь будівельних матеріалів таких як цегла, азбестоцементні листи, бетон, залізобетон, заявлений у Патенті США 4438016. Композиція відомого засобу [4] виготовлена у вигляді розчину, який містить гіпохлорит лужного металу. Недоліками цього засобу є те, що при обробці будівельних матеріалів пошкоджується поверхневий шар, що сприяє руйнуванню матеріалу. В основу корисної моделі поставлена задача створення позбавленої перелічених недоліків композиції для очищення та дезінфекції твердих горизонтальних поверхонь та поверхонь, що знаходяться під кутом 1° - 180°, будівельних матеріалів на основі мінеральної сировини шляхом включення до складу компонентів для збільшення в'язкості, підвищення здатності очищувати, дезінфікувати та зміцнювати оброблювані поверхні. Поставлена задача вирішується тим, що композиція для очищення та дезінфекції [4], що виготовлена у вигляді розчину, який містить гіпохлорит лужного металу, згідно з корисною 1 UA 72581 U 5 10 15 20 25 моделлю, містить гіпохлорит будь-якого лужного (літій, натрій, калій, рубідій або цезій) або лужноземельного металу (магній, кальцій, барій стронцій), або гіпохлорит алюмінію або їхню суміш в кількості від 1 до 50 мас. %, крім того, додатково містить один з силікатів лужних металів та/або силікат амонію або їх суміш в кількості від 0,1 до 50 мас. %, а також воду решта. Крім того, композиція додатково може містити будь-який фторсилікат лужного металу (літій, натрій, калій, рубідій або цезій) або амонію, або їхню суміш в кількості від 0,01 до 2 мас. %. Покращеного результату досягають при додатковому введенні поверхнево-активної речовини, яка вибрана з групи, що містить сульфоетоксилати лужних металів, солі жирних кислот або їх суміш, у кількості від 0,1 до 20 мас. %. Композицію, що заявляють, готують в такий спосіб. Вміст композиції складають при наступному співвідношенні компонентів, в % мас: поверхнево-активні речовини 0,1-20 гіпохлорит лужного або лужноземельного металу 1-50 силікат лужного металу або амонію 0,1-50 фторсилікат лужного металу або амонію 0,01-2 вода решта. ПАР, воду та фторсилікат подають у реактор і перемішують протягом 10-15 хвилин до розчинення ПАР. Розчин силікату лужного металу подають в рецептурній кількості в реактор до розчину ПАР й перемішують протягом 10-15 хвилин. Розчин гіпохлориту лужного або лужноземельного металу подають в рецептурній кількості в реактор до попередньо отриманого розчину. Готовий продукт подають на фасування. Оцінку здатності очищувати проводили на азбестоцементних листах 10×10 см. Для цього на шліфовані пластини, попередньо знежирені й висушені протягом 1 години в сушильній шафі при Т=120 °C, рівномірним шаром наносили 0,5-1,0 мл модельного забруднення, витримували на повітрі протягом 1-3 годин. Відмивання пластин проводили шляхом нанесення шару миючого засобу товщиною 1-5 мм на вертикально розташовану пластину з наступним змиванням залишків миючого засобу водою. Час, за який досягається повне очищення пластин від забруднень, є критерієм здатності очищувати. Відсутність забруднень на поверхні пластин визначали, візуально порівнюючи пластини з незабрудненим зразком. У табл. 1 наведено склад варіантів композиції (1-3) для очищення та дезінфекції, що заявляється, а у табл. 2 - результати випробування здатності до очищування для кожної композиції (1-3) та відомої. Таблиця 1 Композиція 1 2 3 ПАР 1 5 10 Вміст інгредієнта у композиції, мас. % Силікат Гіпохлорит Фтор силікат натрію натрію натрію. 5 50 0,1 2 20 0,1 5 20 0,1 Вода решта решта решта 30 Таблиця 2 Композиція Здатність очищувати у хвилинах 35 1 2 3 25 20 32 Відома композиція 40 Ступінь руйнування поверхні оцінювали на азбестоцементних листах 10×10 см. Для цього на шліфовані пластини, попередньо знежирені й висушені протягом 1 години в сушильній шафі при Т=120 °C, рівномірним шаром наносили шар композиції запропонованого у корисній моделі засобу товщиною 1-1,5 мм, витримували пластини протягом 30 хв. при кімнатній температурі та змивали водою. Висушували протягом 1 години в сушильній шафі при Т=120 °C. Ступінь руйнування азбестоцементних листів після обробки заявленою композицією оцінювали за втратою маси досліджуваних пластин (табл. 3). 2 UA 72581 U Таблиця 3 Композиція Ступінь руйнування, % 5 10 1 2 3 0,01 0,01 0,01 Відома композиція 0,1 З табл. 2 та табл. 3 видно, що композиції 1-3 мають кращу здатність очищувати, ніж відомий миючий засіб. Причому ступінь руйнування матеріалу після обробки композицією, що заявляється, в 10 разів менша, ніж після обробки відомим аналогом. Таким чином, при практичному використанні якісний склад композиції і кількісне співвідношення компонентів дозволять підвищити здатність очищувати та розширити область застосування на різних поверхнях, а також значно поліпшити умови обробки. Джерела інформації: 1. Патент РФ № 2259393, опубл. 10.11.2007. 2. Патент RU № 2309979, опубл. 10.11.2007. 3. Патент RU № 2129145, опубл. 20.04.99. Бюл. 11. 4. Патенті USA № 4438016. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Композиція для очищення та дезінфекції поверхонь будівельних матеріалів, таких як цегла, азбестоцементні листи, бетон, залізобетон, виготовлена у вигляді розчину, який містить гіпохлорит лужного металу, яка відрізняється тим, що містить гіпохлорит будь-якого лужного або лужноземельного металу, або гіпохлорит алюмінію або їхню суміш в кількості від 1 до 50 мас. %, крім того, додатково містить один з силікатів лужних металів та/або силікат амонію або їх суміш в кількості від 0,1 до 50 мас. %, а також воду - решта. 2. Композиція за п. 1, яка відрізняється тим, що додатково містить будь-який фторсилікат лужного металу або фторсилікат амонію, або їхню суміш в кількості від 0,01 до 2 мас. %. 3. Композиція за п. 1 або п. 2, яка відрізняється тим, що додатково містить поверхнево-активну речовину, яка вибрана з групи, що містить сульфоетоксилати лужних металів, солі жирних кислот або їх суміш, у кількості від 0,1 до 20 мас. %. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
