Палета автоматизованої формувальної лінії

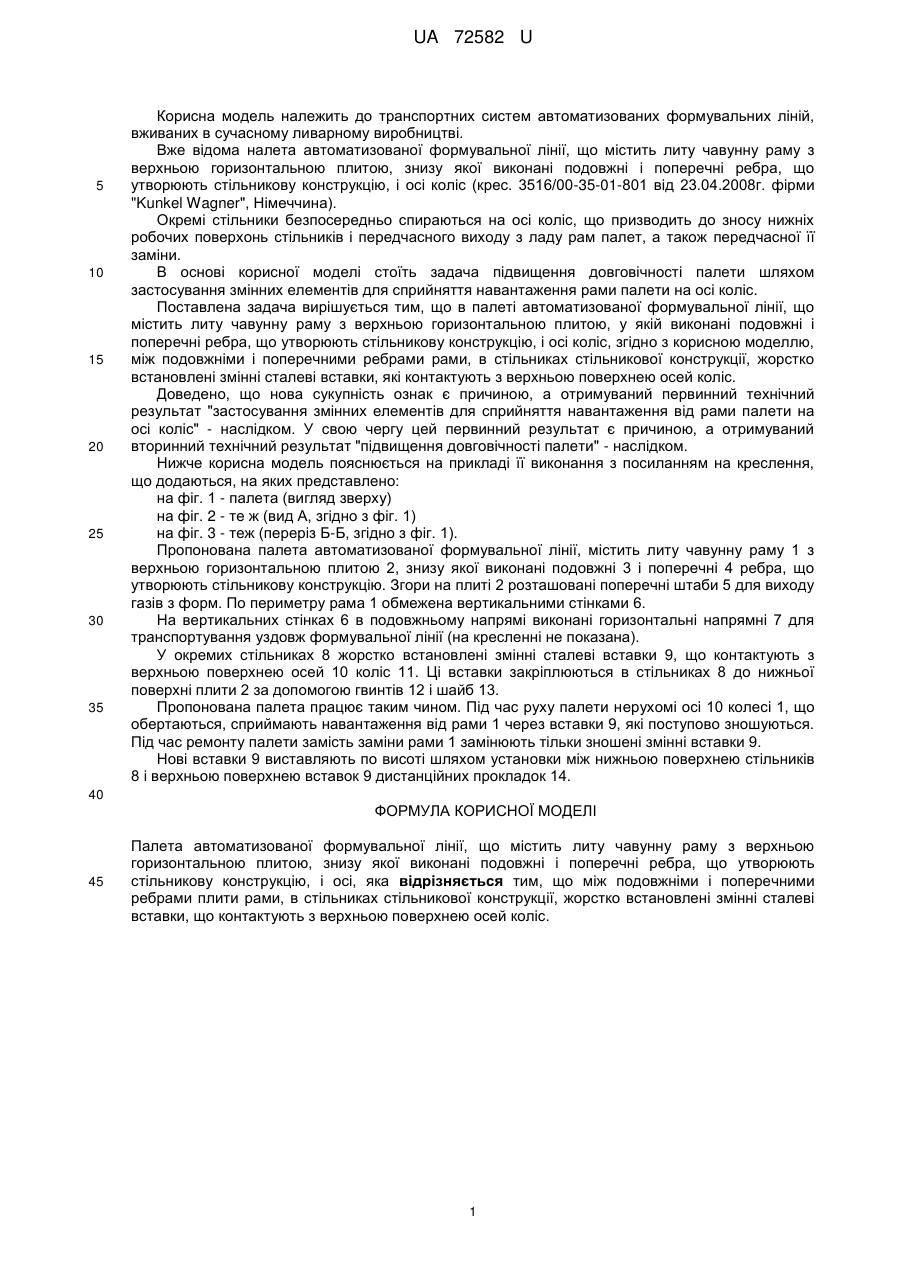

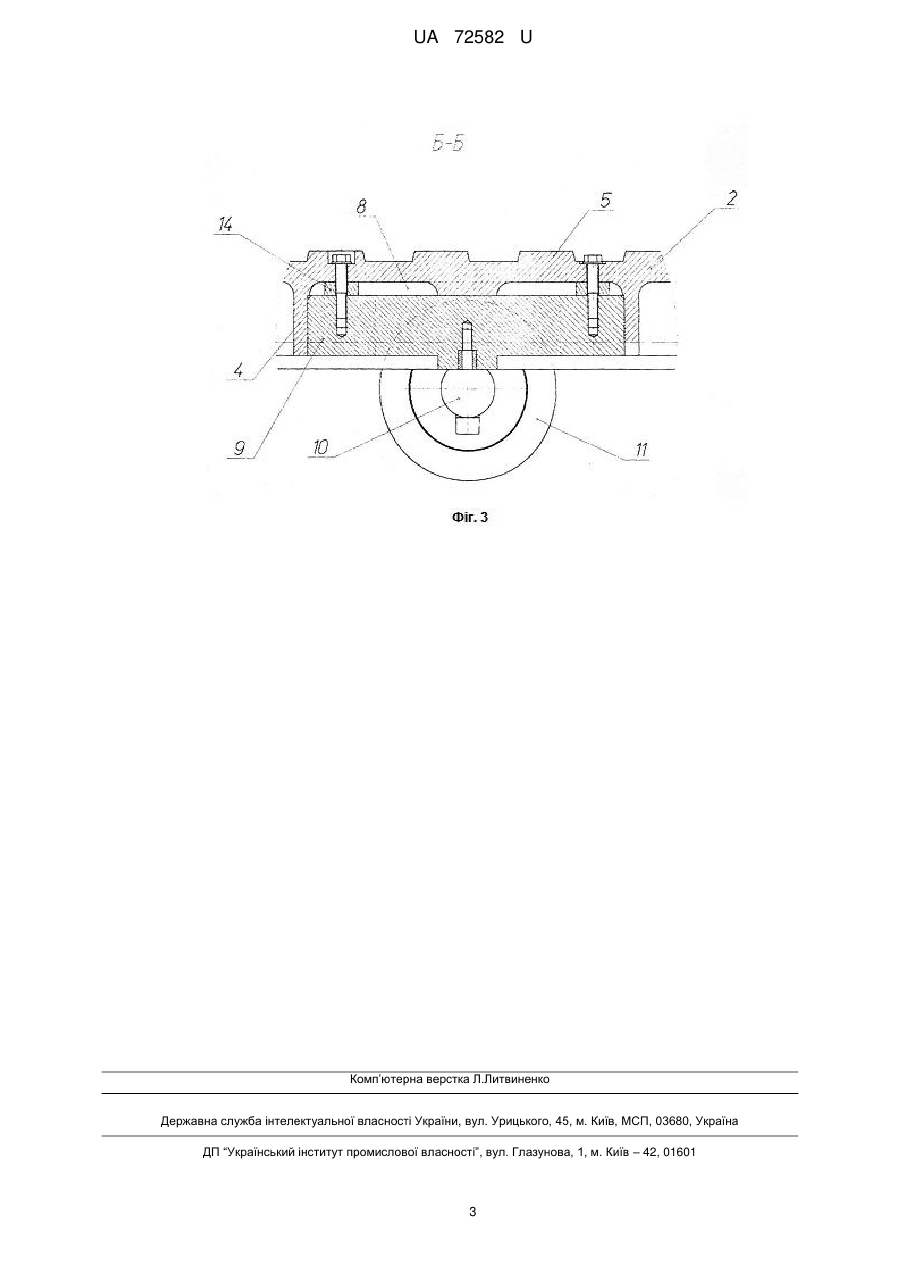

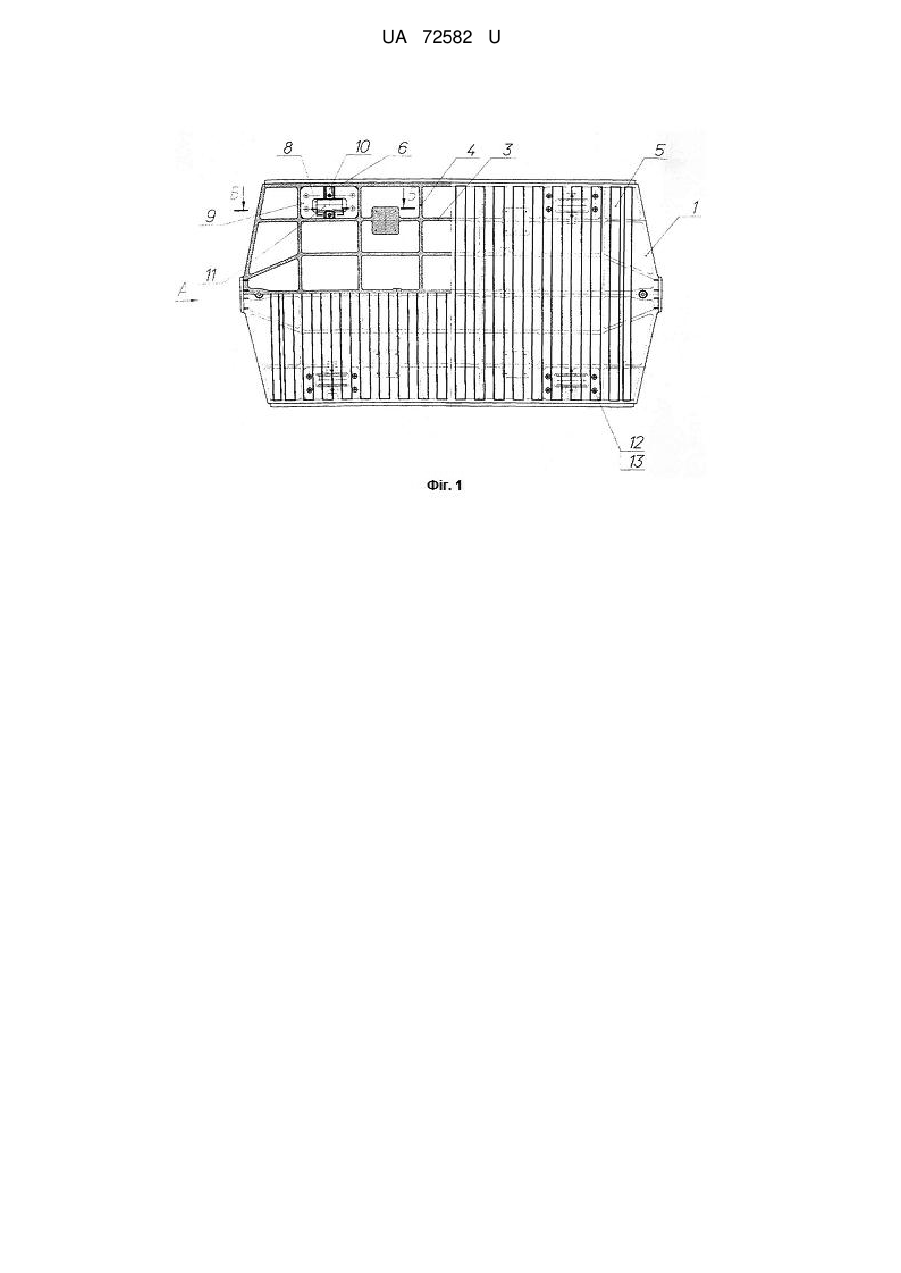

Реферат: Палета автоматизованої формувальної лінії, що містить литу чавунну раму з верхньою горизонтальною плитою, знизу якої виконані подовжні і поперечні ребра, що утворюють стільникову конструкцію, і осі, причому між подовжніми і поперечними ребрами плити рами, в стільниках стільникової конструкції, жорстко встановлені змінні сталеві вставки, що контактують з верхньою поверхнею осей коліс. UA 72582 U (12) UA 72582 U UA 72582 U 5 10 15 20 25 30 35 Корисна модель належить до транспортних систем автоматизованих формувальних ліній, вживаних в сучасному ливарному виробництві. Вже відома налета автоматизованої формувальної лінії, що містить литу чавунну раму з верхньою горизонтальною плитою, знизу якої виконані подовжні і поперечні ребра, що утворюють стільникову конструкцію, і осі коліс (крес. 3516/00-35-01-801 від 23.04.2008г. фірми "Kunkel Wagner", Німеччина). Окремі стільники безпосередньо спираються на осі коліс, що призводить до зносу нижніх робочих поверхонь стільників і передчасного виходу з ладу рам палет, а також передчасної її заміни. В основі корисної моделі стоїть задача підвищення довговічності палети шляхом застосування змінних елементів для сприйняття навантаження рами палети на осі коліс. Поставлена задача вирішується тим, що в палеті автоматизованої формувальної лінії, що містить литу чавунну раму з верхньою горизонтальною плитою, у якій виконані подовжні і поперечні ребра, що утворюють стільникову конструкцію, і осі коліс, згідно з корисною моделлю, між подовжніми і поперечними ребрами рами, в стільниках стільникової конструкції, жорстко встановлені змінні сталеві вставки, які контактують з верхньою поверхнею осей коліс. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "застосування змінних елементів для сприйняття навантаження від рами палети на осі коліс" - наслідком. У свою чергу цей первинний результат є причиною, а отримуваний вторинний технічний результат "підвищення довговічності палети" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на креслення, що додаються, на яких представлено: на фіг. 1 - палета (вигляд зверху) на фіг. 2 - те ж (вид А, згідно з фіг. 1) на фіг. 3 - теж (переріз Б-Б, згідно з фіг. 1). Пропонована палета автоматизованої формувальної лінії, містить литу чавунну раму 1 з верхньою горизонтальною плитою 2, знизу якої виконані подовжні 3 і поперечні 4 ребра, що утворюють стільникову конструкцію. Згори на плиті 2 розташовані поперечні штаби 5 для виходу газів з форм. По периметру рама 1 обмежена вертикальними стінками 6. На вертикальних стінках 6 в подовжньому напрямі виконані горизонтальні напрямні 7 для транспортування уздовж формувальної лінії (на кресленні не показана). У окремих стільниках 8 жорстко встановлені змінні сталеві вставки 9, що контактують з верхньою поверхнею осей 10 коліс 11. Ці вставки закріплюються в стільниках 8 до нижньої поверхні плити 2 за допомогою гвинтів 12 і шайб 13. Пропонована палета працює таким чином. Під час руху палети нерухомі осі 10 колесі 1, що обертаються, сприймають навантаження від рами 1 через вставки 9, які поступово зношуються. Під час ремонту палети замість заміни рами 1 замінюють тільки зношені змінні вставки 9. Нові вставки 9 виставляють по висоті шляхом установки між нижньою поверхнею стільників 8 і верхньою поверхнею вставок 9 дистанційних прокладок 14. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Палета автоматизованої формувальної лінії, що містить литу чавунну раму з верхньою горизонтальною плитою, знизу якої виконані подовжні і поперечні ребра, що утворюють стільникову конструкцію, і осі, яка відрізняється тим, що між подовжніми і поперечними ребрами плити рами, в стільниках стільникової конструкції, жорстко встановлені змінні сталеві вставки, що контактують з верхньою поверхнею осей коліс. 1 UA 72582 U 2 UA 72582 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
