Робоче обладнання розпушувача для розбирання завалів

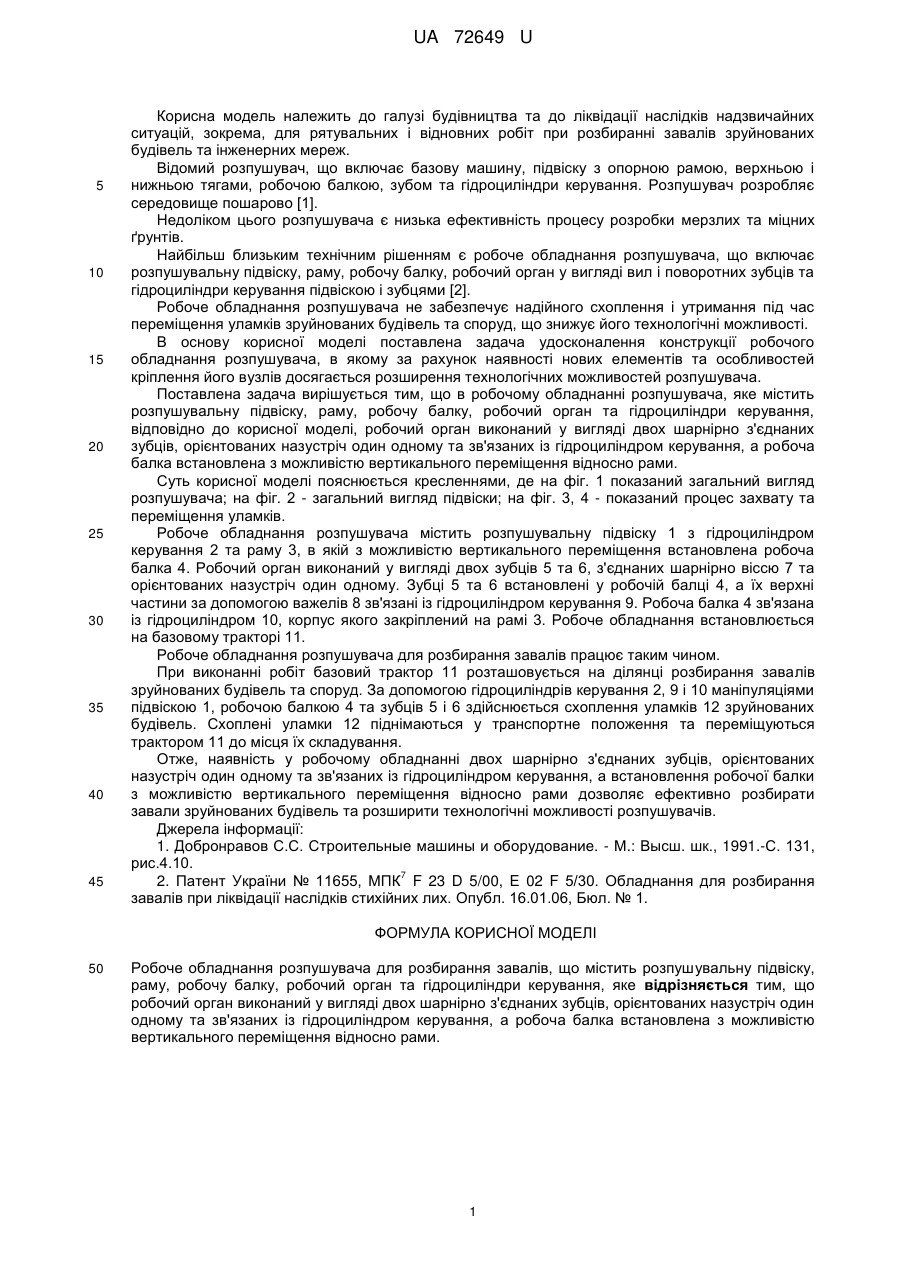

Реферат: Робоче обладнання розпушувача для розбирання завалів містить розпушувальну підвіску, раму, робочу балку, виконану у вигляді двох шарнірно з'єднаних зубців, гідроциліндр керування. UA 72649 U (12) UA 72649 U UA 72649 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва та до ліквідації наслідків надзвичайних ситуацій, зокрема, для рятувальних і відновних робіт при розбиранні завалів зруйнованих будівель та інженерних мереж. Відомий розпушувач, що включає базову машину, підвіску з опорною рамою, верхньою і нижньою тягами, робочою балкою, зубом та гідроциліндри керування. Розпушувач розробляє середовище пошарово [1]. Недоліком цього розпушувача є низька ефективність процесу розробки мерзлих та міцних ґрунтів. Найбільш близьким технічним рішенням є робоче обладнання розпушувача, що включає розпушувальну підвіску, раму, робочу балку, робочий орган у вигляді вил і поворотних зубців та гідроциліндри керування підвіскою і зубцями [2]. Робоче обладнання розпушувача не забезпечує надійного схоплення і утримання під час переміщення уламків зруйнованих будівель та споруд, що знижує його технологічні можливості. В основу корисної моделі поставлена задача удосконалення конструкції робочого обладнання розпушувача, в якому за рахунок наявності нових елементів та особливостей кріплення його вузлів досягається розширення технологічних можливостей розпушувача. Поставлена задача вирішується тим, що в робочому обладнанні розпушувача, яке містить розпушувальну підвіску, раму, робочу балку, робочий орган та гідроциліндри керування, відповідно до корисної моделі, робочий орган виконаний у вигляді двох шарнірно з'єднаних зубців, орієнтованих назустріч один одному та зв'язаних із гідроциліндром керування, а робоча балка встановлена з можливістю вертикального переміщення відносно рами. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний загальний вигляд розпушувача; на фіг. 2 - загальний вигляд підвіски; на фіг. 3, 4 - показаний процес захвату та переміщення уламків. Робоче обладнання розпушувача містить розпушувальну підвіску 1 з гідроциліндром керування 2 та раму 3, в якій з можливістю вертикального переміщення встановлена робоча балка 4. Робочий орган виконаний у вигляді двох зубців 5 та 6, з'єднаних шарнірно віссю 7 та орієнтованих назустріч один одному. Зубці 5 та 6 встановлені у робочій балці 4, а їх верхні частини за допомогою важелів 8 зв'язані із гідроциліндром керування 9. Робоча балка 4 зв'язана із гідроциліндром 10, корпус якого закріплений на рамі 3. Робоче обладнання встановлюється на базовому тракторі 11. Робоче обладнання розпушувача для розбирання завалів працює таким чином. При виконанні робіт базовий трактор 11 розташовується на ділянці розбирання завалів зруйнованих будівель та споруд. За допомогою гідроциліндрів керування 2, 9 і 10 маніпуляціями підвіскою 1, робочою балкою 4 та зубців 5 і 6 здійснюється схоплення уламків 12 зруйнованих будівель. Схоплені уламки 12 піднімаються у транспортне положення та переміщуються трактором 11 до місця їх складування. Отже, наявність у робочому обладнанні двох шарнірно з'єднаних зубців, орієнтованих назустріч один одному та зв'язаних із гідроциліндром керування, а встановлення робочої балки з можливістю вертикального переміщення відносно рами дозволяє ефективно розбирати завали зруйнованих будівель та розширити технологічні можливості розпушувачів. Джерела інформації: 1. Добронравов С.С. Строительные машины и оборудование. - М.: Высш. шк., 1991.-С. 131, рис.4.10. 7 2. Патент України № 11655, МПК F 23 D 5/00, E 02 F 5/30. Обладнання для розбирання завалів при ліквідації наслідків стихійних лих. Опубл. 16.01.06, Бюл. № 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Робоче обладнання розпушувача для розбирання завалів, що містить розпушувальну підвіску, раму, робочу балку, робочий орган та гідроциліндри керування, яке відрізняється тим, що робочий орган виконаний у вигляді двох шарнірно з'єднаних зубців, орієнтованих назустріч один одному та зв'язаних із гідроциліндром керування, а робоча балка встановлена з можливістю вертикального переміщення відносно рами. 1 UA 72649 U 2 UA 72649 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
