Обладнання для розбирання завалів при ліквідації наслідків стихійних лих

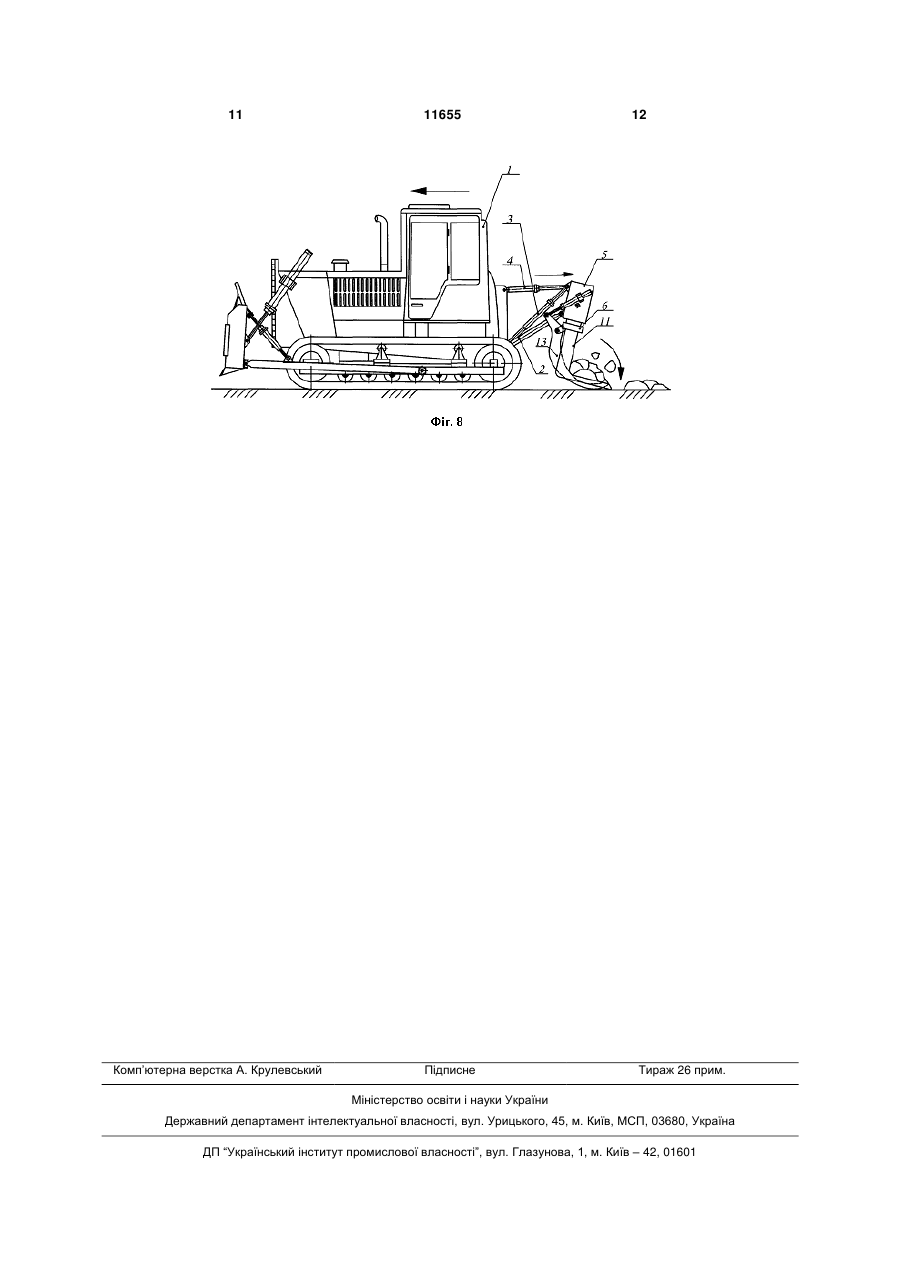

Обладнання для розбирання завалів при ліквідації наслідків стихійних лих, що має базову машину, підвіску з робочою балкою, гідроциліндри керування, робочий орган, яке відрізняється тим, що робочий орган виконаний у вигляді вертикального та горизонтального брусів, причому на останньому жорстко закріплені вила, орієнтовані в напрямку робочого руху базової машини, та шарнірно встановлені захвати, розташовані між вилами та зв'язані з гідроциліндрами керування. (19) (21) u200503543 (22) 15.04.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Хмара Леонід Андрійович, Шатов Сергій Васильович, Довгар Сергій Володимирович, Марченко В'ячеслав Олександрович (73) ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, ІНСТИТУТ БЕЗПЕРЕРВНОЇ ФАХОВОЇ ОСВІТИ 3 виконаний у вигляді вертикального 7 та горизонтального 8 брусів. Вертикальний брус 7 має кілька монтажних отворів 9, за допомогою яких, а також пальця 10, він встановлений у робочий балці 5. На горизонтальному брусі 8 жорстко закріплені вила 11, які орієнтовані у напряму робочого руху базової машини 1. На горизонтальному брусі 8 за допомогою кронштейнів 12 шарнірно встановлені захвати 13, верхні частини 14 яких з'єднані з гідроциліндрами 15 їх керування. Гідроциліндри 15 шарнірно змонтовані на бокових поверхнях робочої балки 5. Захвати 13 розташовані між вилами 11. Нижні частини 16 захватів 13 мають внутрішні 17 та наружні 18 скоси. Обладнання працює таким чином. Розбирання завалів зруйнованих споруд та будівель виконується шляхом занурення вил 11 та захватів 13 у розроблювальне середовище за рахунок переміщення базової машини 1 заднім робочим ходом до завалу. При цьому вили 11 та захвати 13 знаходяться у нижньому положенні переміщуються по поверхні фунту (Фіг.4). Скоси 18 на захватах 13 дозволяють уламкам без опору переміщуватись на вили 11. При заповненні робочого органу 6 уламками споруд, за допомогою гідроциліндрів 3 та підвіски 2, здійснюється підйом вил 11 та захватів 13. У цей момент гідроциліндрами 15 виконується поворот захватів 13 так, щоб 11655 4 піднялись їх нижні частини 16 над поверхнею вил 11. Це забезпечує утримання уламків на вилах 11. Скоси 17 виконують роль упорів для уламків та утримують їх на робочому органі. Для більш надійного захвату габаритних уламків обладнання дозволяє їх захоплювати захватами 13 притискаючи до нижньої части вил 11 (знизу) - Фіг.6. Після захоплювання уламків за допомогою базової машини 1 вони транспортуються до місця їх складування або переробки (Фіг.7). Розвантаження робочого органу від уламків виконується шляхом наклону вил 11 та захватів 13 за допомогою гідроциліндрів 3 (Фіг.8). При захваті уламків під вилами 11 (Фіг.6), вони звільняються поворотом захватів 13 гідроциліндрами 15. Потім базова машина 1 повертається до місця розбирання завалу і цикл роботи обладнання повторюється. Таким чином, виконання робочого органу у вигляді вертикального та горизонтального брусів з наявністю вил та рухомих захватів, забезпечує розбирання завалів, захват уламків та їх транспортування. Це розширює технологічні можливості обладнання та підвищує ефективність його використання. 5 11655 6 7 11655 8 9 11655 10 11 Комп’ютерна верстка А. Крулевський 11655 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
